Mantenimiento y cuidados
2

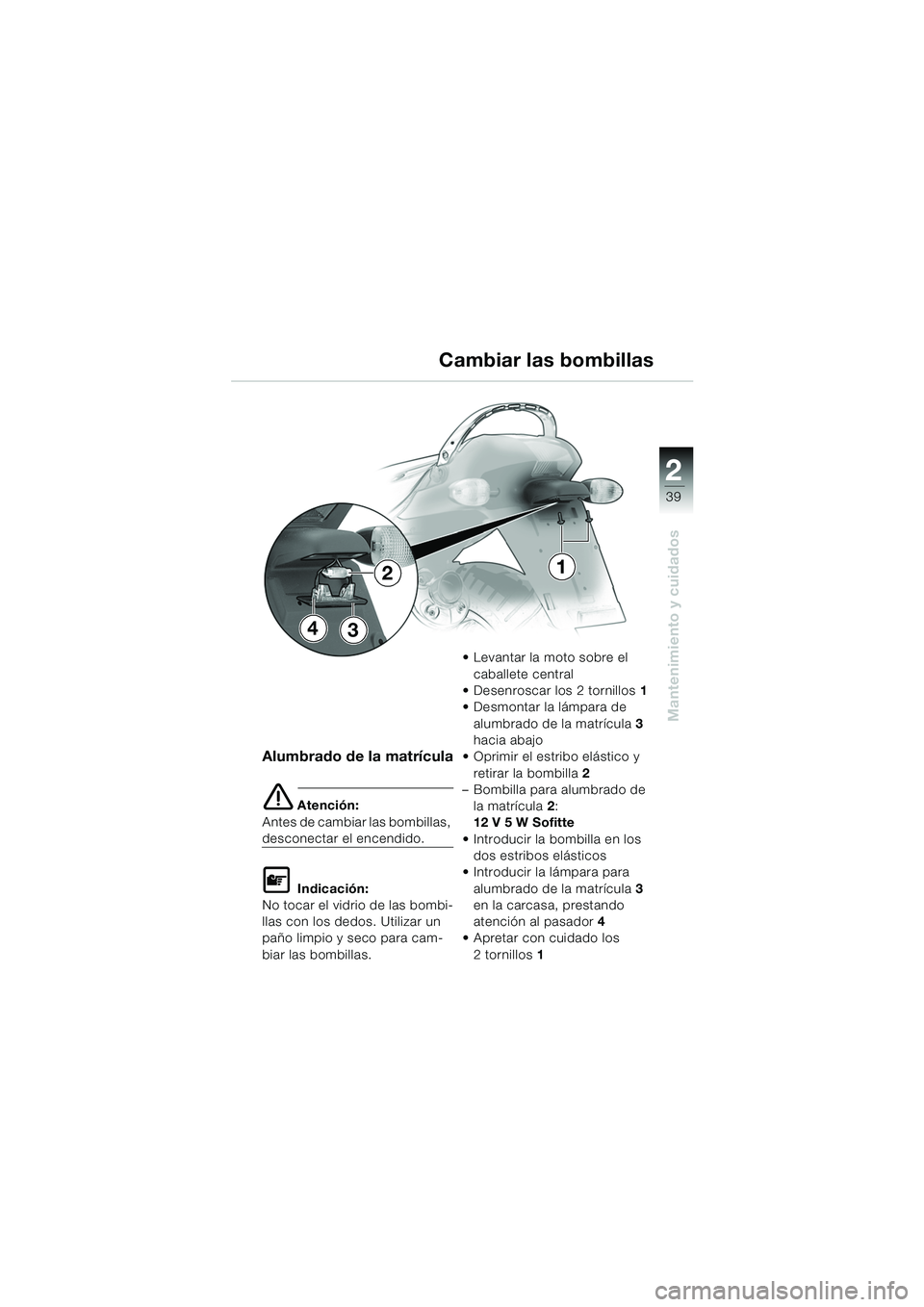

Alumbrado de la matrícula
e Atención:
Antes de cambiar las bombillas,
desconectar el encendido.
L Indicación:
No tocar el vidrio de las bombi-
llas con los dedos. Utilizar un
paño limpio y seco para cam-
biar las bombillas.  Levantar la moto sobre el
caballete central
 Desenroscar los 2 tornillos 1
 Desmontar la lámpara de
alumbrado de la matrícula 3
hacia abajo
 Oprimir el estribo elástico y retirar la bombilla 2
– Bombilla para alumbrado de
la matrícula 2:
12 V 5 W Sofitte
 Introducir la bombilla en los dos estribos elásticos
 Introducir la lámpara para
alumbrado de la matrícula 3
en la carcasa, prestando
atención al pasador 4
 Apretar con cuidado los
2 tornillos 1
Cambiar las bombillas
3
1
4
2
20k41bke3.book Seite 39 Mittwoch, 26. Mai 2004 4:04 16

40
Mantenimiento y cuidados
2

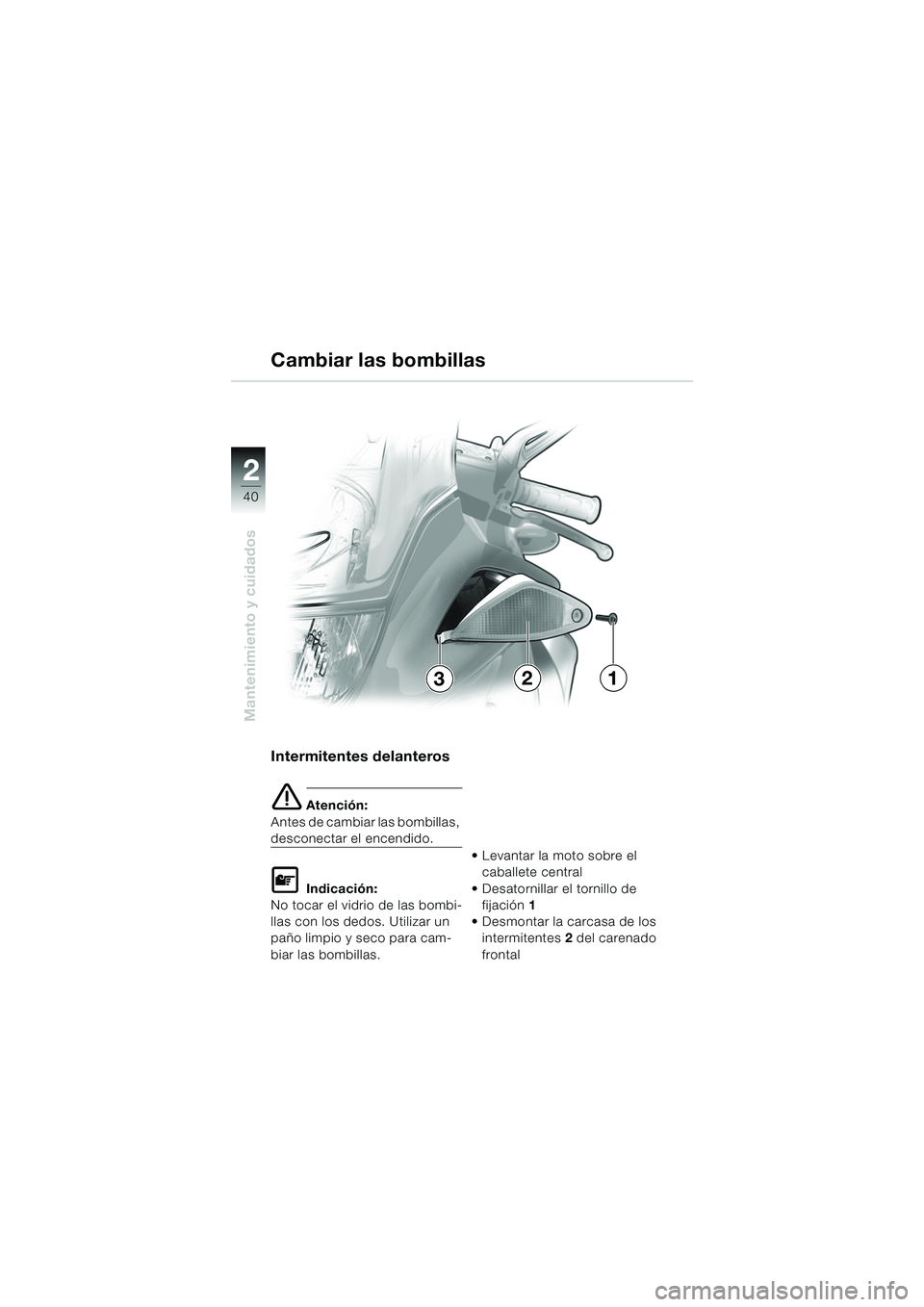

Intermitentes delanteros
e Atención:
Antes de cambiar las bombillas,
desconectar el encendido.
L Indicación:
No tocar el vidrio de las bombi-
llas con los dedos. Utilizar un
paño limpio y seco para cam-
biar las bombillas.  Levantar la moto sobre el
caballete central
 Desatornillar el tornillo de fijación 1
 Desmontar la carcasa de los intermitentes 2 del carenado
frontal
Cambiar las bombillas
123
20k41bke3.book Seite 40 Mittwoch, 26. Mai 2004 4:04 16

41

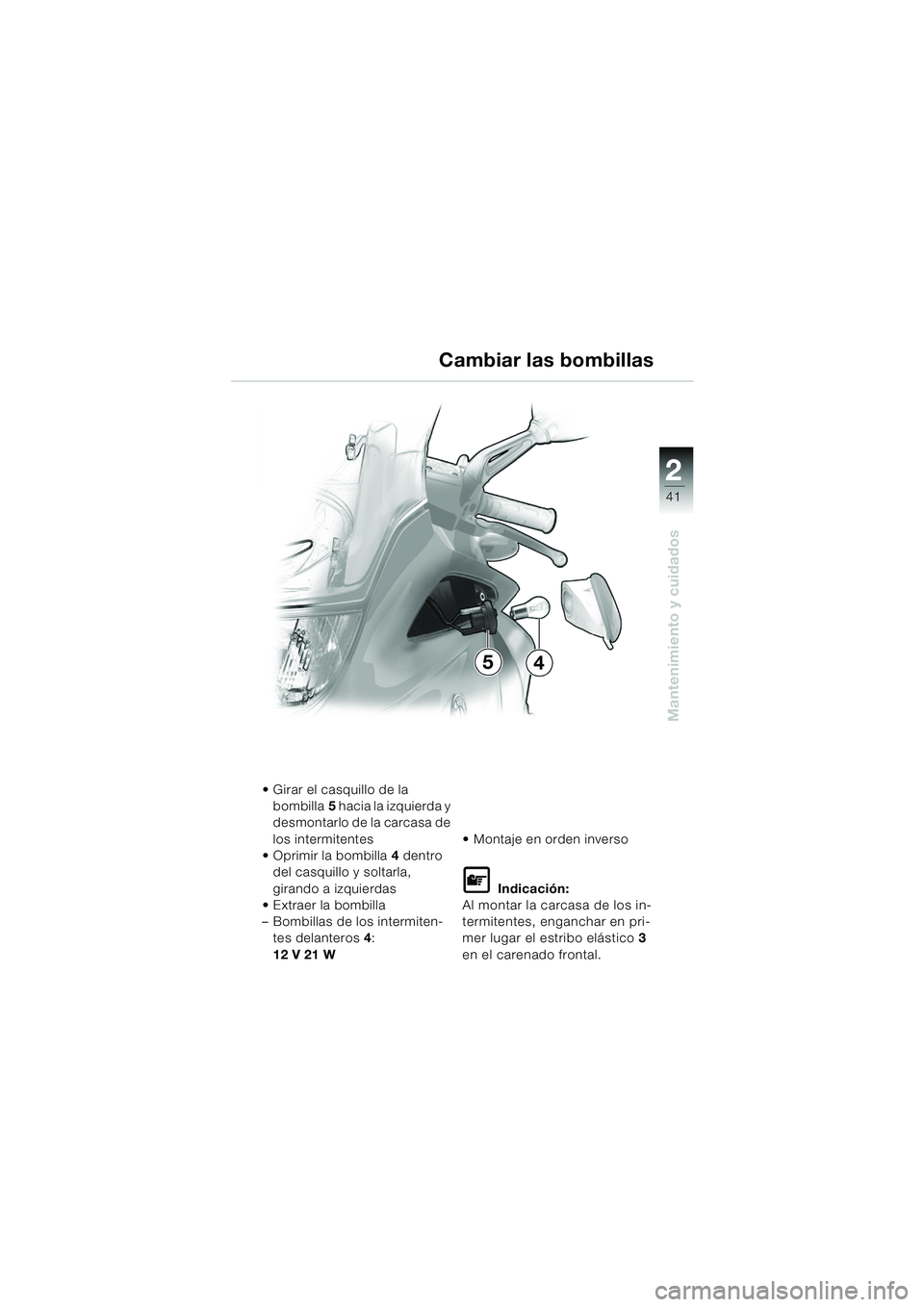

Mantenimiento y cuidados
2
 Girar el casquillo de la bombilla 5 hacia la izquierda y
desmontarlo de la carcasa de
los intermitentes
 Oprimir la bombilla 4 dentro
del casquillo y soltarla,
girando a izquierdas
 Extraer la bombilla
– Bombillas de los intermiten- tes delanteros 4:
12 V 21 W  Montaje en orden inverso
L Indicación:
Al montar la carcasa de los in-
termitentes, enganchar en pri-
mer lugar el estribo elástico 3
en el carenado frontal.
Cambiar las bombillas
54
20k41bke3.book Seite 41 Mittwoch, 26. Mai 2004 4:04 16

42
Mantenimiento y cuidados
2

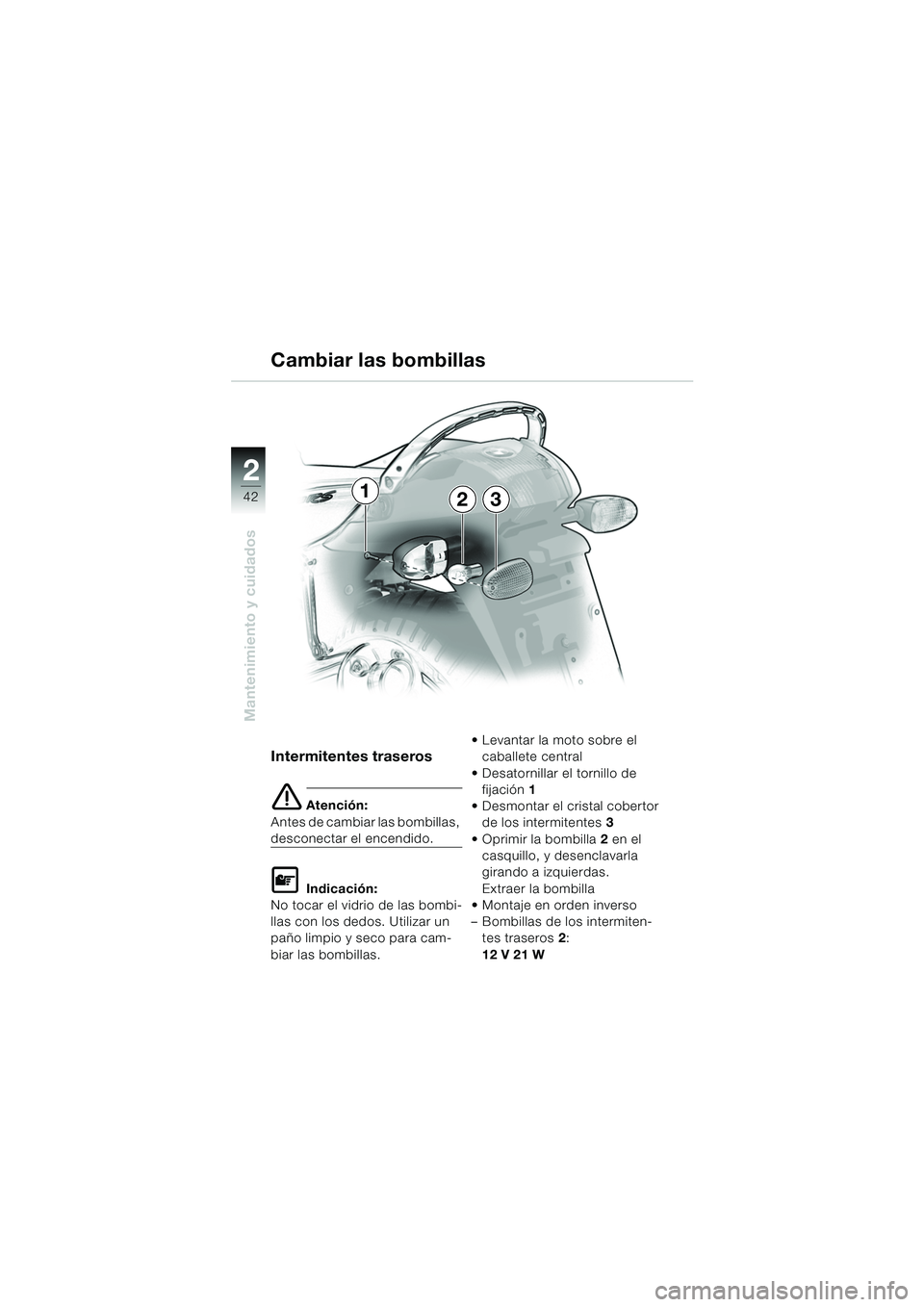

Intermitentes traseros
e Atención:
Antes de cambiar las bombillas,
desconectar el encendido.
L Indicación:
No tocar el vidrio de las bombi-
llas con los dedos. Utilizar un
paño limpio y seco para cam-
biar las bombillas.  Levantar la moto sobre el
caballete central
 Desatornillar el tornillo de fijación 1
 Desmontar el cristal cobertor de los intermitentes 3
 Oprimir la bombilla 2 en el
casquillo, y desenclavarla
girando a izquierdas.
Extraer la bombilla
 Montaje en orden inverso
– Bombillas de los intermiten- tes traseros 2:
12 V 21 W
Cambiar las bombillas
231
20k41bke3.book Seite 42 Mittwoch, 26. Mai 2004 4:04 16

43
Mantenimiento y cuidados
2

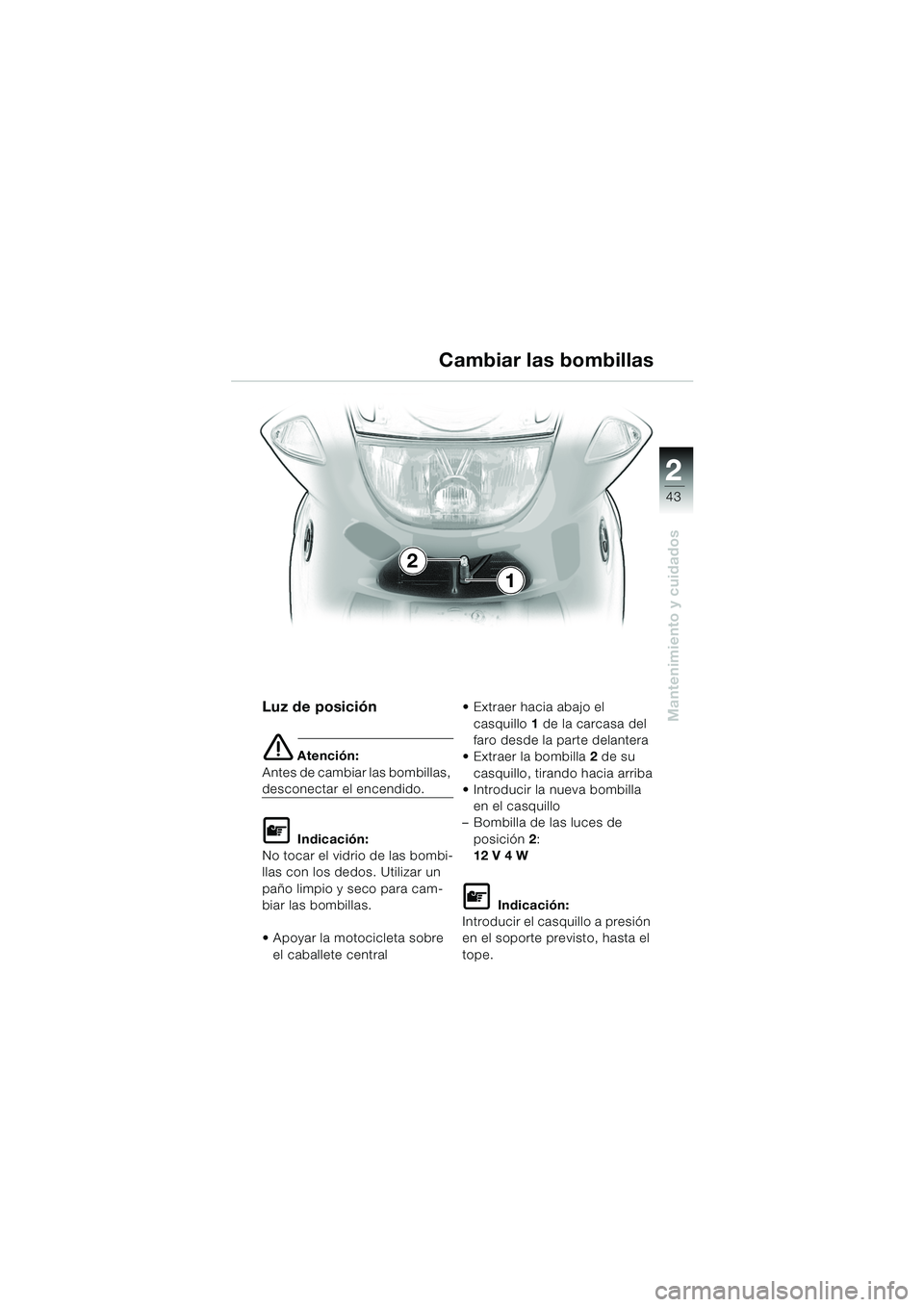

Luz de posición
e Atención:
Antes de cambiar las bombillas,
desconectar el encendido.
L Indicación:
No tocar el vidrio de las bombi-
llas con los dedos. Utilizar un
paño limpio y seco para cam-
biar las bombillas.
 Apoyar la motocicleta sobre el caballete central  Extraer hacia abajo el
casquillo 1 de la carcasa del
faro desde la parte delantera
 Extraer la bombilla 2 de su
casquillo, tirando hacia arriba
 Introducir la nueva bombilla
en el casquillo
– Bombilla de las luces de
posición 2:
12 V 4 W
L Indicación:
Introducir el casquillo a presión
en el soporte previsto, hasta el
tope.
Cambiar las bombillas
2
1
20k41bke3.book Seite 43 Mittwoch, 26. Mai 2004 4:04 16

44
Mantenimiento y cuidados
2
Luz de cruce
e Atención:
Antes de cambiar las bombillas,
desconectar el encendido.
L Indicación:
No tocar el vidrio de las bombi-
llas con los dedos. Utilizar un
paño limpio y seco para cam-
biar las bombillas.  Apoyar la motocicleta sobre
el caballete central
 Girar el manillar hacia la izquierda
 Soltar el estribo de sujeción 1,
primero en un lado y a conti-
nuación en el otro lado, opri-
mirlo hacia abajo y
desencajarlo de la cubierta 2
 Desmontar la cubierta 2
 Extraer la carcasa del conector 6
 Soltar el estribo elástico 3 de
su enclavamiento arriba y
abajo 7 y abatirlo hacia atrás
 Desmontar la bombilla H7
–Luces de cruce: H7 12 V 55 W
1
2
3
6
Cambiar las bombillas
20k41bke3.book Seite 44 Mittwoch, 26. Mai 2004 4:04 16

45

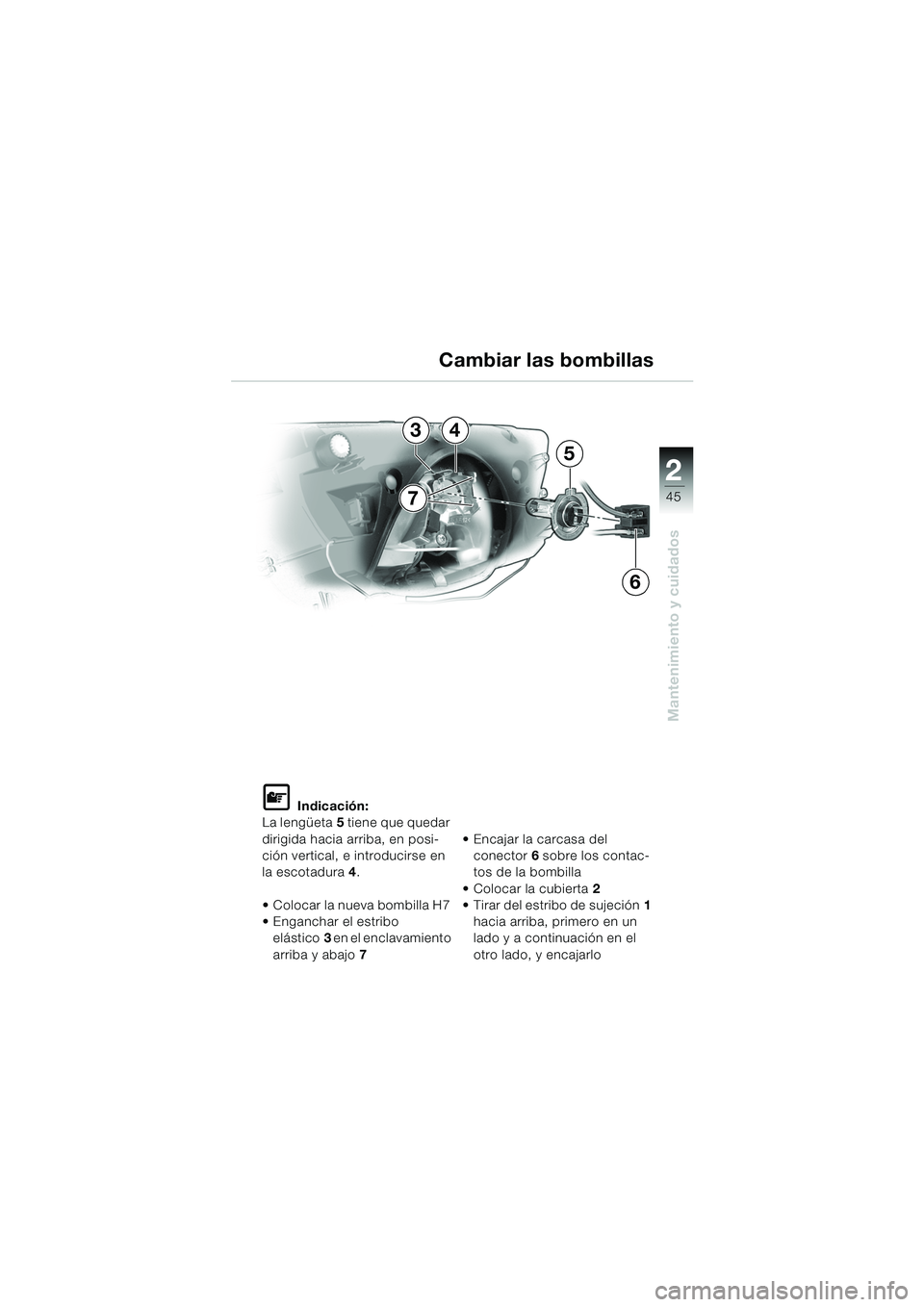

Mantenimiento y cuidados
2
L Indicación:
La lengüeta 5 tiene que quedar
dirigida hacia arriba, en posi-
ción vertical, e introducirse en
la escotadura 4.
 Colocar la nueva bombilla H7
 Enganchar el estribo elástico 3 en el enclavamiento
arriba y abajo 7  Encajar la carcasa del
conector 6 sobre los contac-
tos de la bombilla
 Colocar la cubierta 2
 Tirar del estribo de sujeción 1
hacia arriba, primero en un
lado y a continuación en el
otro lado, y encajarlo
Cambiar las bombillas
4
6
7
5
3
20k41bke3.book Seite 45 Mittwoch, 26. Mai 2004 4:04 16

46
Mantenimiento y cuidados
21
2
5
43

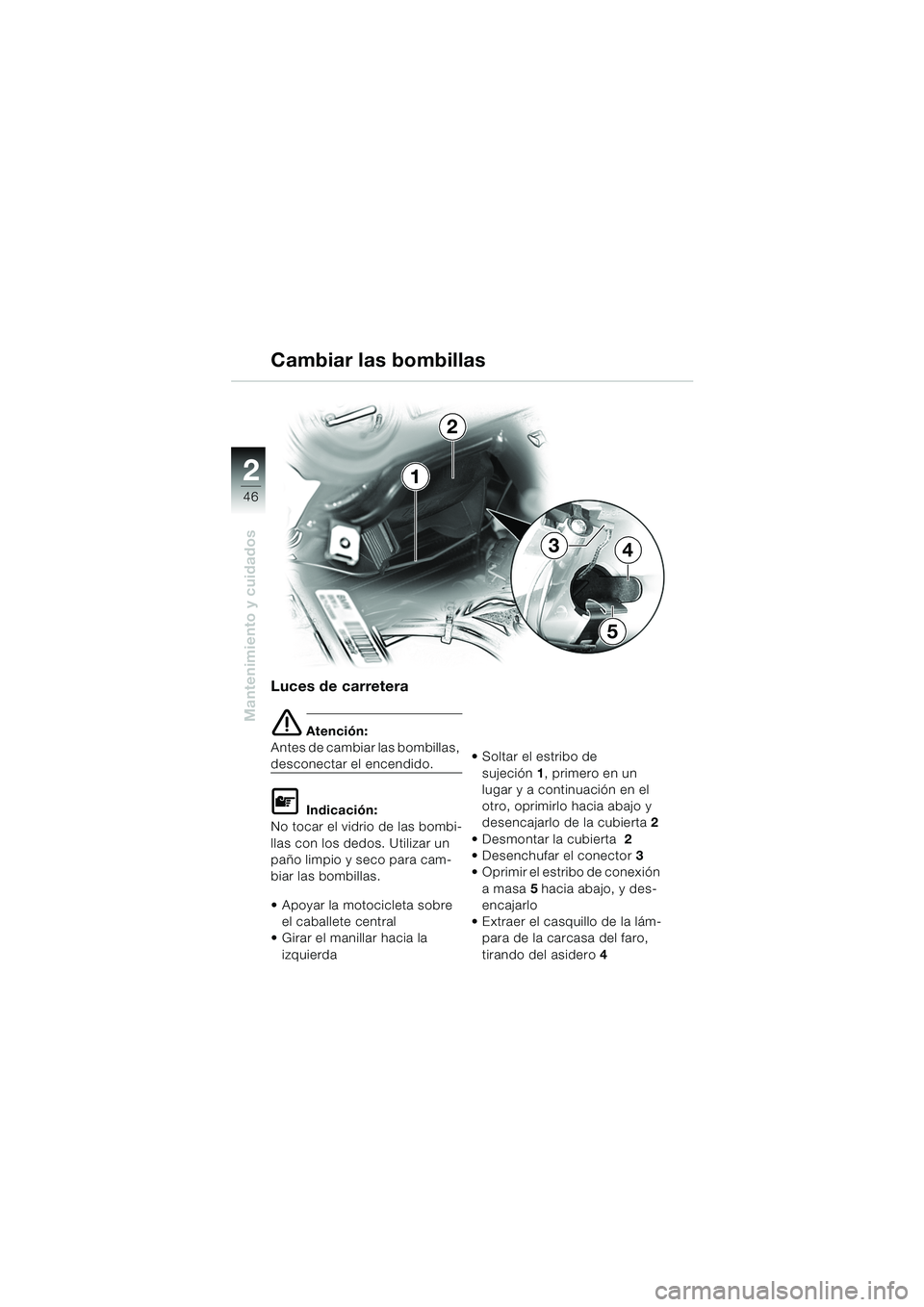

Luces de carretera
e Atención:
Antes de cambiar las bombillas,
desconectar el encendido.
L Indicación:
No tocar el vidrio de las bombi-
llas con los dedos. Utilizar un
paño limpio y seco para cam-
biar las bombillas.
 Apoyar la motocicleta sobre
el caballete central
 Girar el manillar hacia la
izquierda  Soltar el estribo de
sujeción 1, primero en un
lugar y a continuación en el
otro, oprimirlo hacia abajo y
desencajarlo de la cubierta 2
 Desmontar la cubierta 2
 Desenchufar el conector 3
 Oprimir el estribo de conexión
a masa 5 hacia abajo, y des-
encajarlo
 Extraer el casquillo de la lám- para de la carcasa del faro,
tirando del asidero 4
Cambiar las bombillas
