Mantenimiento y cuidados
2

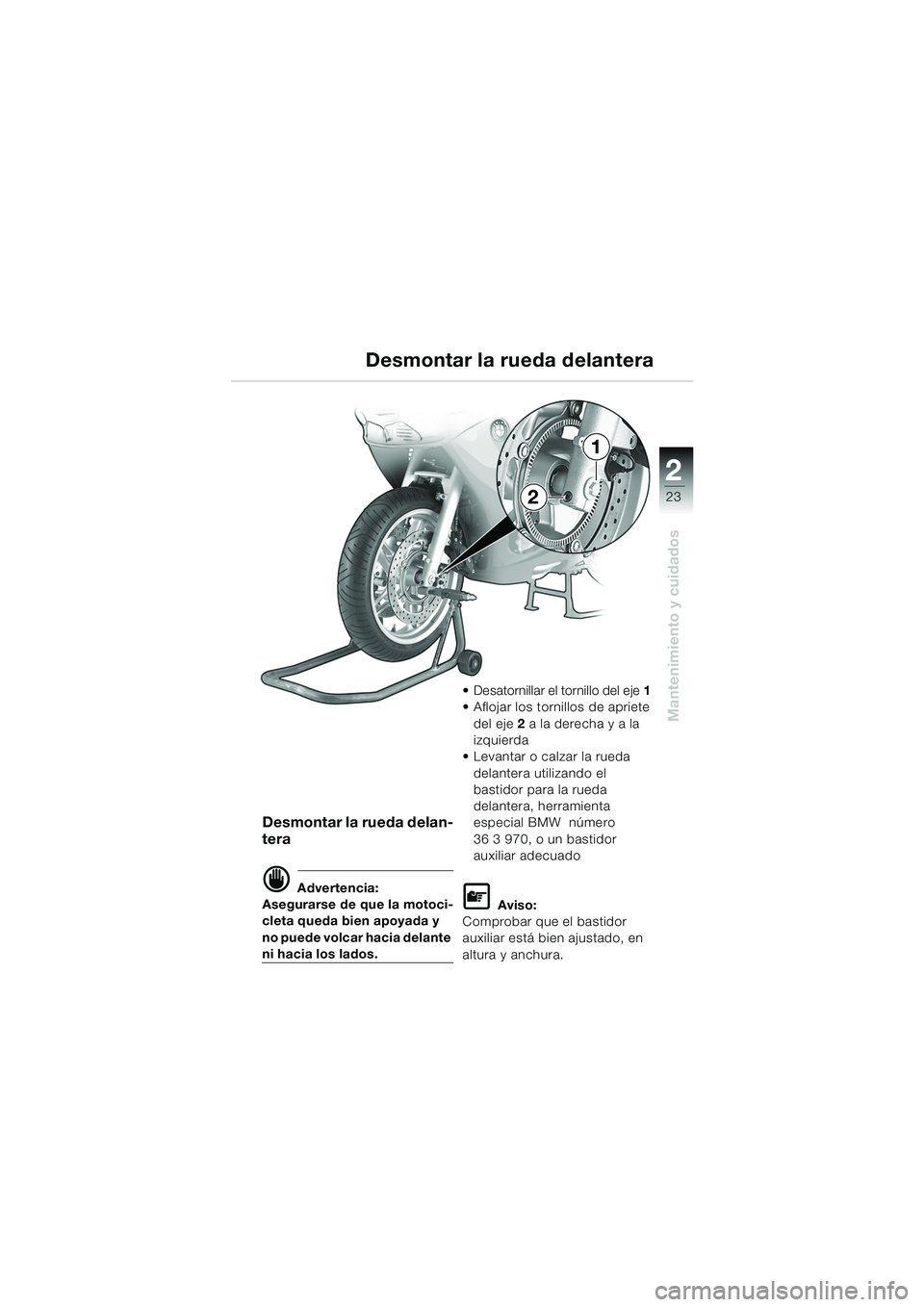

Desmontar la rueda delan-
tera
d Advertencia:
Asegurarse de que la motoci-
cleta queda bien apoyada y
no puede volcar hacia delante
ni hacia los lados.  Desatornillar el tornillo del eje
1
 Aflojar los tornillos de apriete
del eje 2 a la derecha y a la
izquierda
 Levantar o calzar la rueda delantera utilizando el
bastidor para la rueda
delantera, herramienta
especial BMW número
36 3 970, o un bastidor
auxiliar adecuado
L Aviso:
Comprobar que el bastidor
auxiliar está bien ajustado, en
altura y anchura.

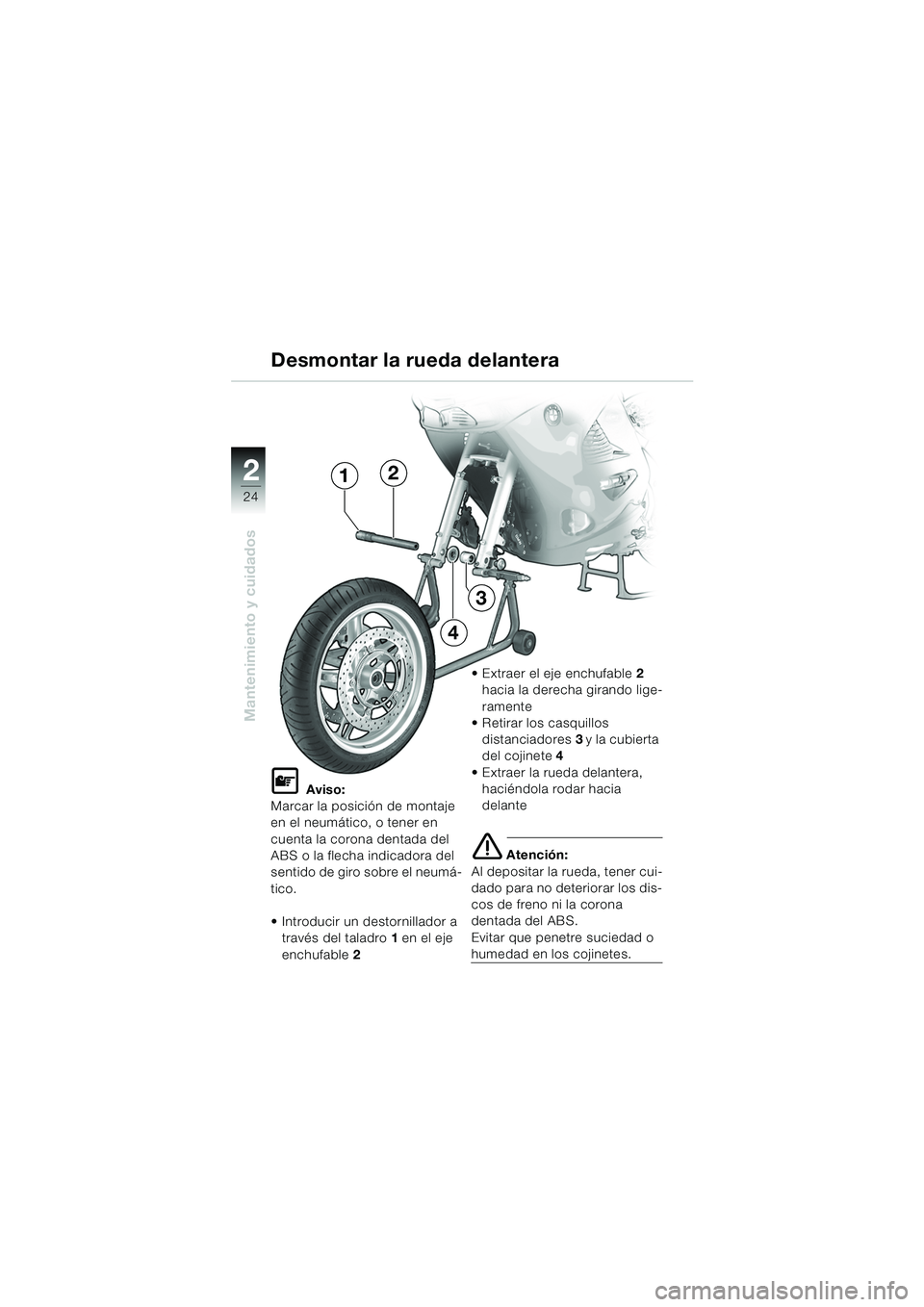

Desmontar la rueda delantera
1
2
20k41bke3.book Seite 23 Mittwoch, 26. Mai 2004 4:04 16

24
Mantenimiento y cuidados
2
L Aviso:
Marcar la posición de montaje
en el neumático, o tener en
cuenta la corona dentada del
ABS o la flecha indicadora del
sentido de giro sobre el neumá-
tico.
 Introducir un destornillador a través del taladro 1 en el eje
enchufable 2  Extraer el eje enchufable
2
hacia la derecha girando lige-
ramente
 Retirar los casquillos
distanciadores 3 y la cubierta
del cojinete 4
 Extraer la rueda delantera, haciéndola rodar hacia
delante
e Atención:
Al depositar la rueda, tener cui-
dado para no deteriorar los dis-
cos de freno ni la corona
dentada del ABS.
Evitar que penetre suciedad o
humedad en los cojinetes.
Desmontar la rueda delantera
3
1
4
2
20k41bke3.book Seite 24 Mittwoch, 26. Mai 2004 4:04 16

25
Mantenimiento y cuidados
2
2
3
1Montar la rueda delantera
Montar la rueda delantera
e Atención:
No dañar los tubos del líquido
de frenos, los discos ni las pas-
tillas de los frenos durante el
montaje.
Evitar que penetre suciedad o
humedad en los cojinetes.
No dañar el cable del sensor, el
sensor ni la corona dentada del
ABS.
L Indicación:
Marcar en el neumático la posi-
ción de montaje, o tener en cuen-
ta la corona dentada del ABS o la
flecha indicadora del sentido de
giro sobre el neumático.
 Introducir la rueda delantera rodando entre los dos brazos
de la horquilla
 Limpiar el casquillo distanciador 2 y la cubierta del
cojinete 3 y montar ambas pie-
zas. En el sentido de marcha:
– izquierda: casquillo distan- ciador 2
– derecha: cubierta del coji- nete 3 (con el collarín hacia
el exterior)
– Limpiar el eje enchufable 1,
engrasarlo y montarlo desde
el lado derecho girando ligera-
mente (levantar la rueda para
facilitar el montaje
20k41bke3.book Seite 25 Mittwoch, 26. Mai 2004 4:04 16

26
Mantenimiento y cuidados
2

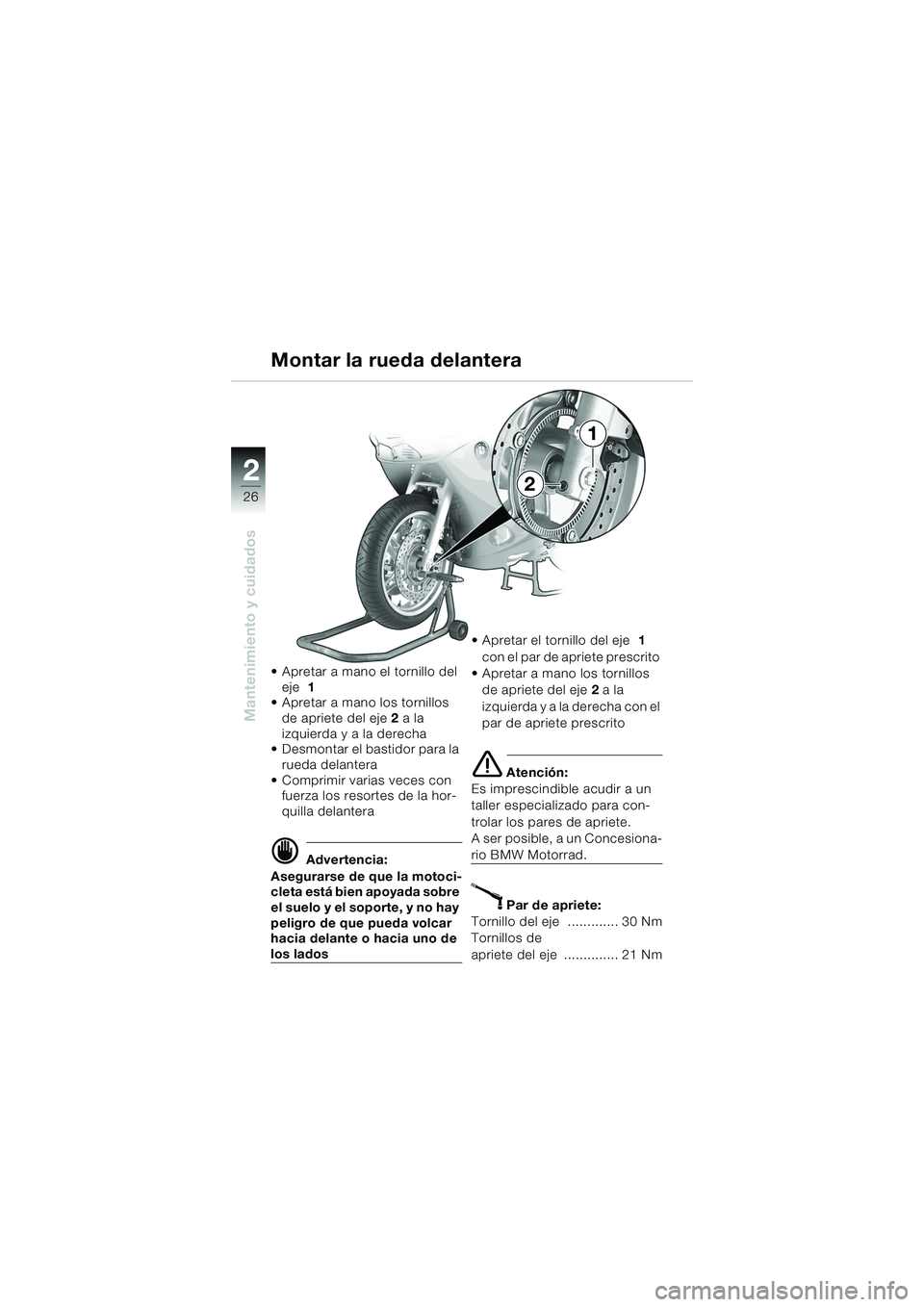

 Apretar a mano el tornillo del eje 1
 Apretar a mano los tornillos
de apriete del eje 2 a la
izquierda y a la derecha
 Desmontar el bastidor para la
rueda delantera
 Comprimir varias veces con fuerza los resortes de la hor-
quilla delantera
d Advertencia:
Asegurarse de que la motoci-
cleta está bien apoyada sobre
el suelo y el soporte, y no hay
peligro de que pueda volcar
hacia delante o hacia uno de
los lados  Apretar el tornillo del eje
1
con el par de apriete prescrito
 Apretar a mano los tornillos de apriete del eje 2 a la
izquierda y a la derecha con el
par de apriete prescrito
e Atención:
Es imprescindible acudir a un
taller especializado para con-
trolar los pares de apriete.
A ser posible, a un Concesiona-
rio BMW Motorrad.
X Par de apriete:
Tornillo del eje ............. 30 Nm
Tornillos de
apriete del eje .............. 21 Nm
Montar la rueda delantera
1
2
20k41bke3.book Seite 26 Mittwoch, 26. Mai 2004 4:04 16

27
Mantenimiento y cuidados
2

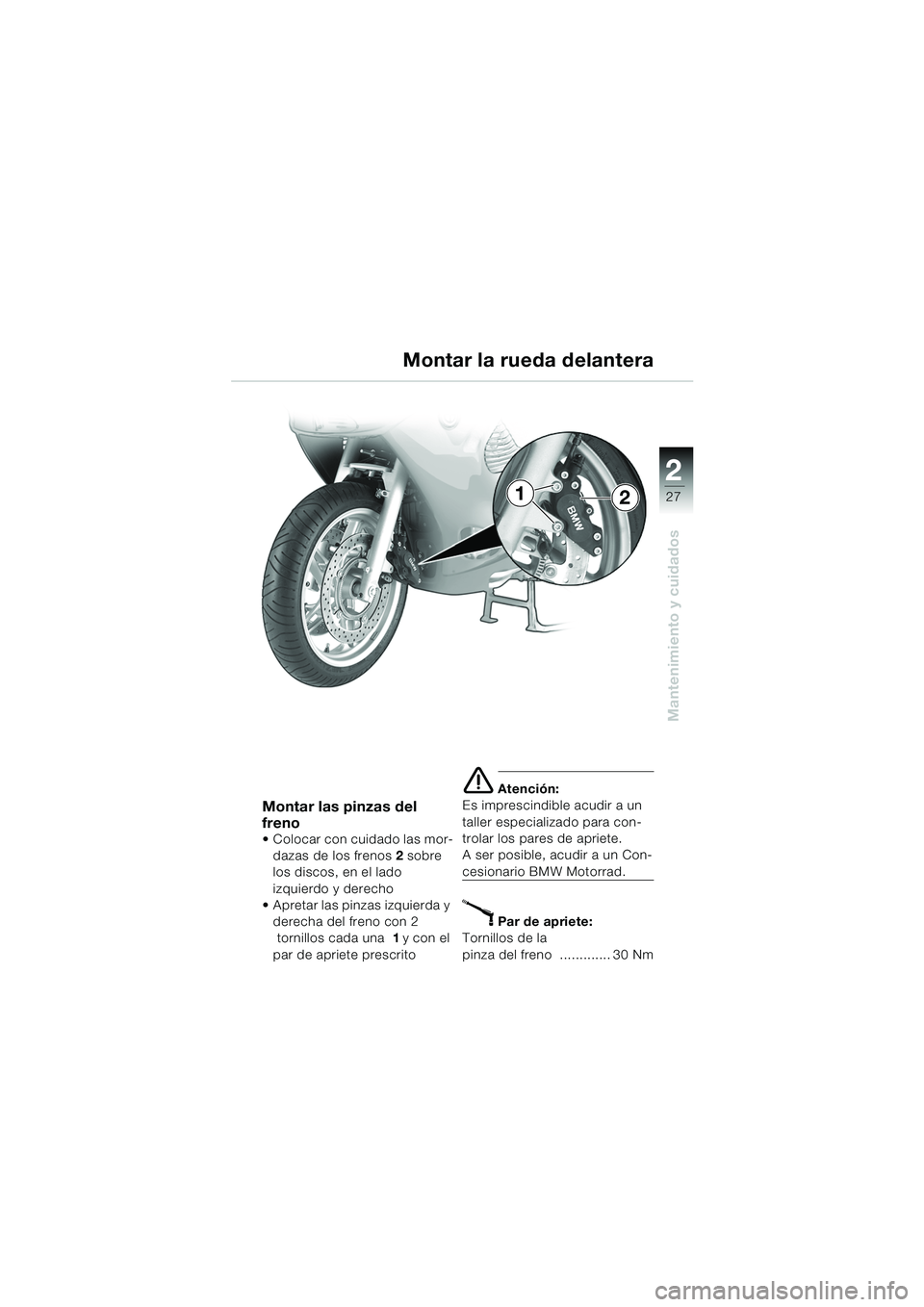

Montar las pinzas del
freno
 Colocar con cuidado las mor-dazas de los frenos 2 sobre
los discos, en el lado
izquierdo y derecho
 Apretar las pinzas izquierda y
derecha del freno con 2 tornillos cada una 1 y con el
par de apriete prescrito
e Atención:
Es imprescindible acudir a un
taller especializado para con-
trolar los pares de apriete.
A ser posible, acudir a un Con-
cesionario BMW Motorrad.
X Par de apriete:
Tornillos de la
pinza del freno ............. 30 Nm
Montar la rueda delantera
21
20k41bke3.book Seite 27 Mittwoch, 26. Mai 2004 4:04 16

28
Mantenimiento y cuidados
2
Montar la rueda delantera

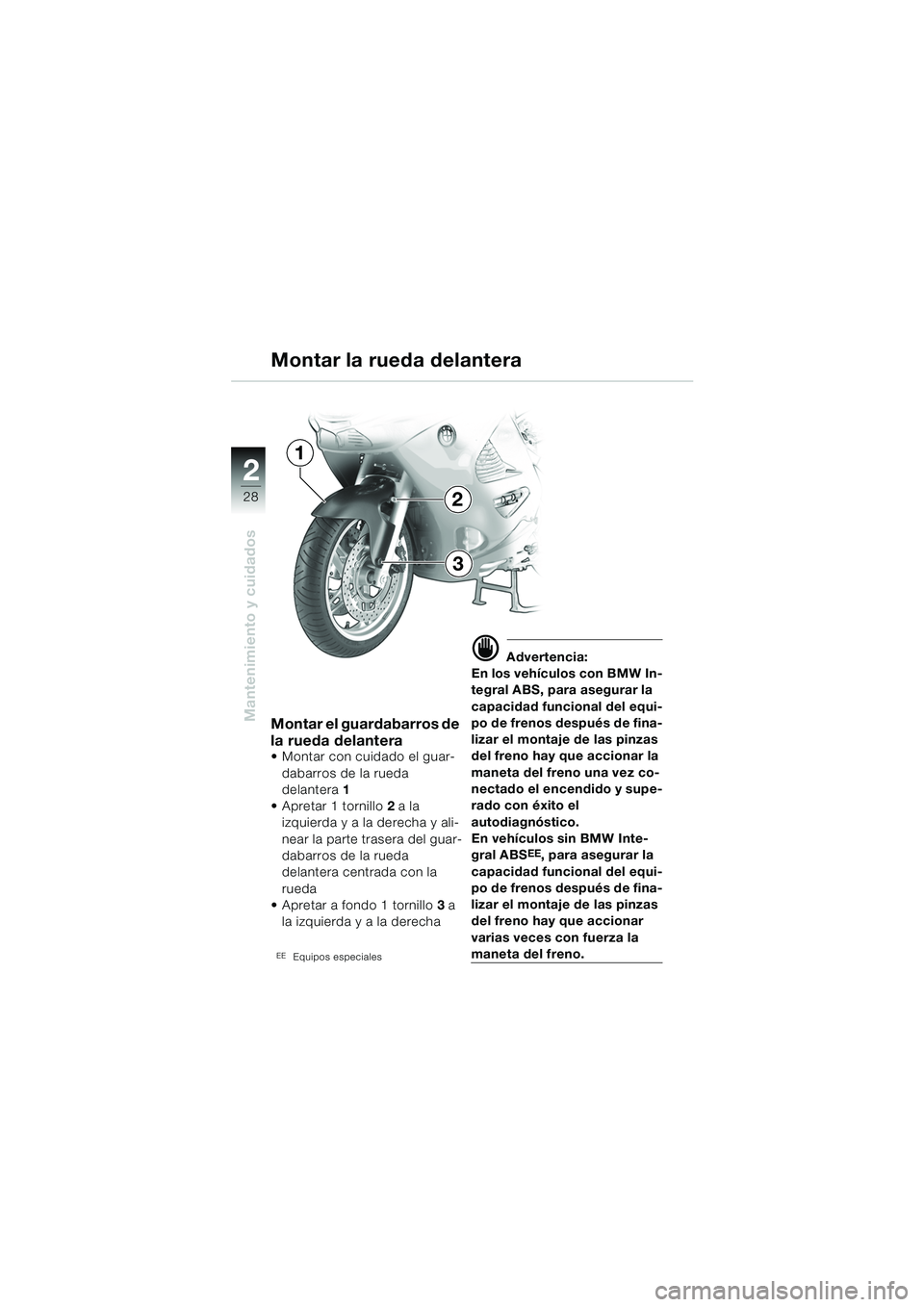

Montar el guardabarros de
la rueda delantera
 Montar con cuidado el guar-dabarros de la rueda
delantera 1
 Apretar 1 tornillo 2 a la
izquierda y a la derecha y ali-
near la parte trasera del guar-
dabarros de la rueda
delantera centrada con la
rueda
 Apretar a fondo 1 tornillo 3 a
la izquierda y a la derecha
EEEquipos especiales
d Advertencia:
En los vehículos con BMW In-
tegral ABS, para asegurar la
capacidad funcional del equi-
po de frenos después de fina-
lizar el montaje de las pinzas
del freno hay que accionar la
maneta del freno una vez co-
nectado el encendido y supe-
rado con éxito el
autodiagnóstico.
En vehículos sin BMW Inte-
gral ABS
EE, para asegurar la
capacidad funcional del equi-
po de frenos después de fina-
lizar el montaje de las pinzas
del freno hay que accionar
varias veces con fuerza la
maneta del freno.
1
2
3
20k41bke3.book Seite 28 Mittwoch, 26. Mai 2004 4:04 16

29
Mantenimiento y cuidados
2
e Atención:
Durante el desmontaje de la
rueda, tener cuidado para no
dañar los tubos del líquido de fre-
nos, el disco y los forros del freno
y la llanta.
No dañar el cable del sensor, el
sensor ni la corona dentada del
ABS.
No arañar la llanta al expulsar
las pastillas de los frenos ni
durante el desmontaje de las
pinzas de los frenos (cubrirla en
su caso con cinta adhesiva).
A fin de evitar deterioros en las
pinzas del freno y dificultades
durante el montaje: no accionar
el pedal ni la maneta del freno si
está desmontada la pinza de
freno.  Colocar la motocicleta sobre
una superficie lisa y de sufi-
ciente resistencia, apoyada
sobre el caballete central
(Manual de Instrucciones
b Capítulo 3).
 Cargar la rueda delantera para evitar que la motocicleta
pueda volcar hacia atrás
 Meter la primera marcha
 Desplazar hacia arriba el faldón trasero (
b 36)
 Desenroscar el tornillo de
ajuste 2 y el tornillo de la
pinza de freno 3 para la pinza
del freno 1

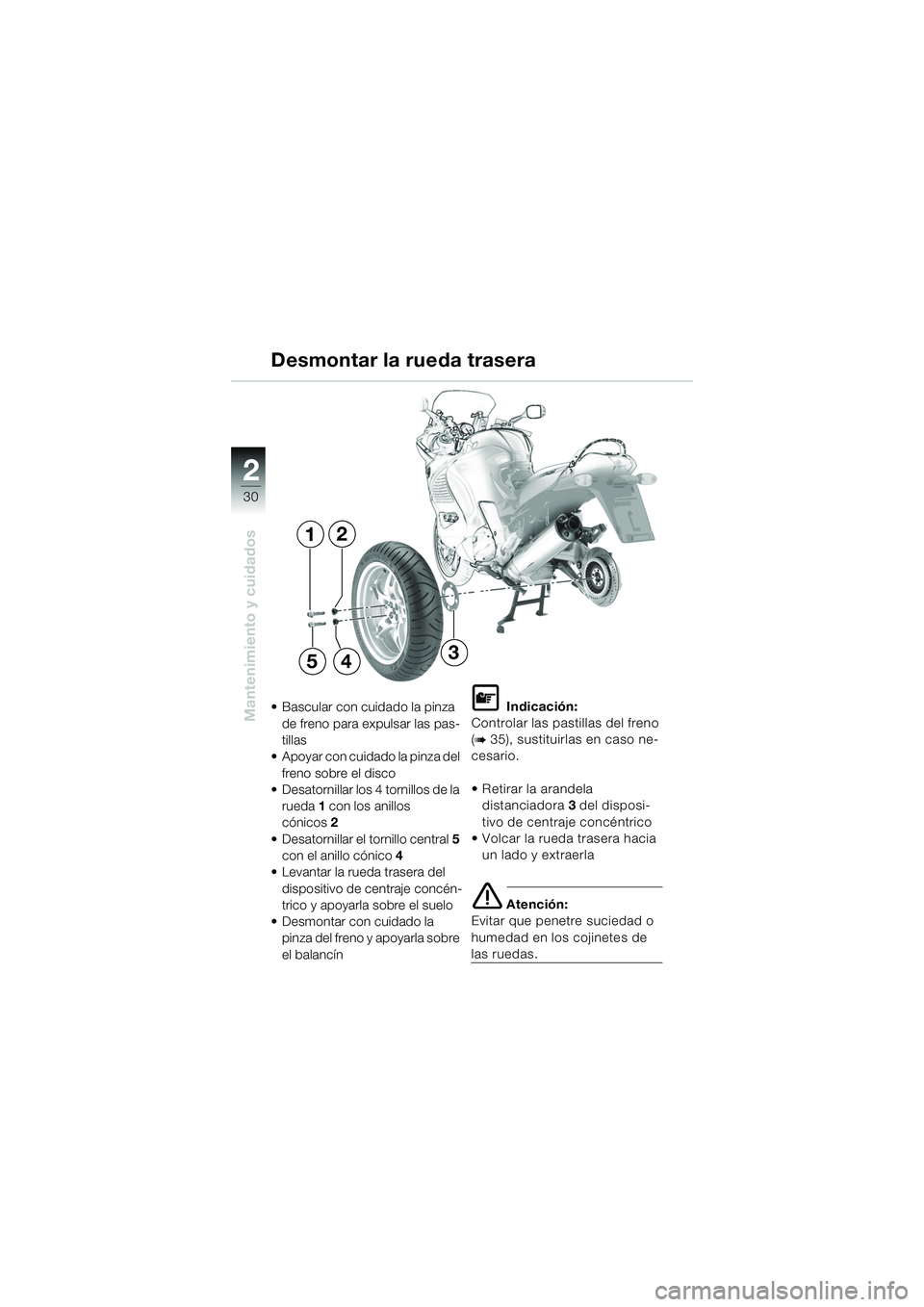

Desmontar la rueda trasera
1
32
20k41bke3.book Seite 29 Mittwoch, 26. Mai 2004 4:04 16

30
Mantenimiento y cuidados
2
Desmontar la rueda trasera
 Bascular con cuidado la pinza de freno para expulsar las pas-
tillas
 Apoyar con cuidado la pinza del freno sobre el disco
 Desatornillar los 4 tornillos de la
rueda 1 con los anillos
cónicos 2
 Desatornillar el tornillo central 5
con el anillo cónico 4
 Levantar la rueda trasera del
dispositivo de centraje concén-
trico y apoyarla sobre el suelo
 Desmontar con cuidado la pinza del freno y apoyarla sobre
el balancínL Indicación:
Controlar las pastillas del freno
(
b 35), sustituirlas en caso ne-
cesario.
 Retirar la arandela distanciadora 3 del disposi-
tivo de centraje concéntrico
 Volcar la rueda trasera hacia
un lado y extraerla
e Atención:
Evitar que penetre suciedad o
humedad en los cojinetes de
las ruedas.
1
5
2
43
