115Vue d’ensemble

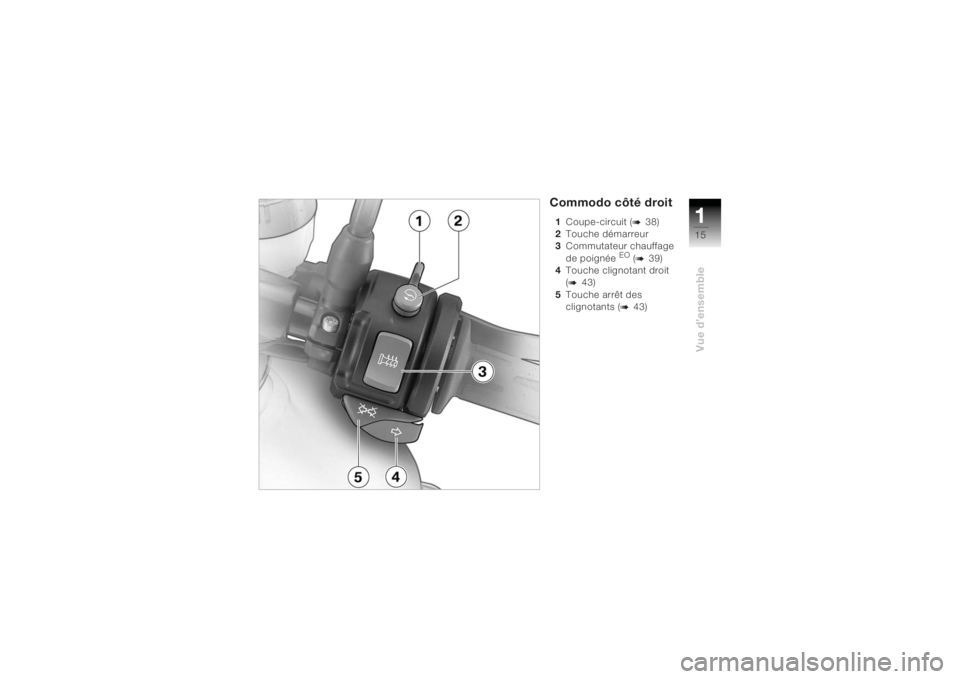

Commodo côté droit1Coupe-circuit (
b
38)
2 Touche démarreur
3 Commutateur chauffage
de poignée
EO (b
39)
4 Touche clignotant droit
(
b
43)
5 Touche arrêt des
clignotants (
b
43)

Vue d’ensemble116
Combiné
d'instruments1Compteur de vitesse
2 Compte-tours
3 Voyants et témoins (
b
20)
4 Ecran multifonction (
b
20)
5 Témoin DWA
EO et capteur
d'éclairage du combiné
d'instruments
6 Réglage montre (b
39)
L'éclairage du combiné
d'instruments est équipé
d'une inversion jour/nuit
automatique. c

117Vue d’ensemble

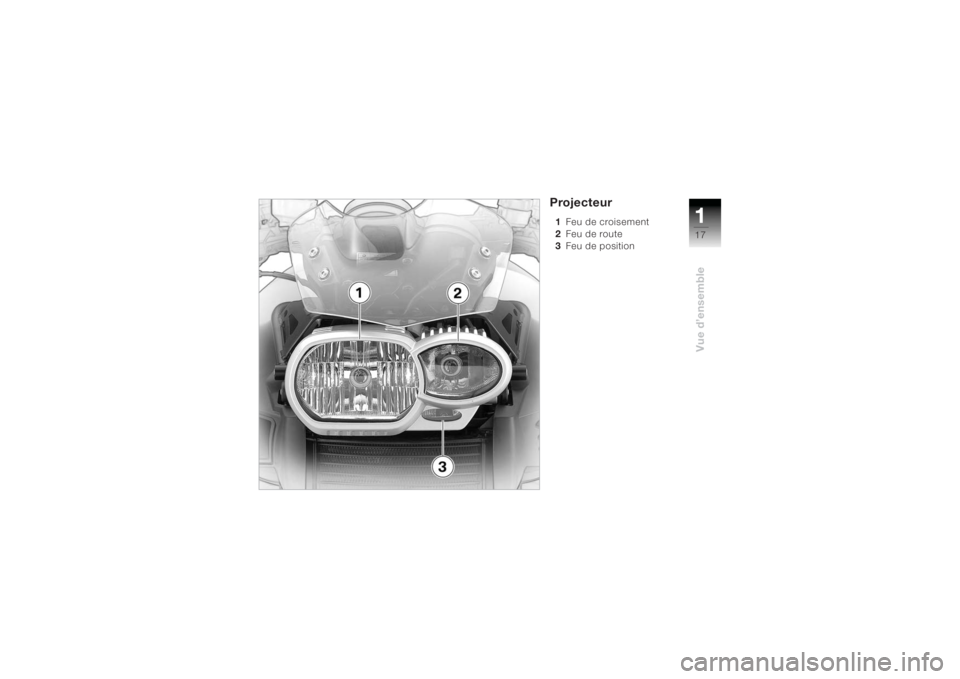

Projecteur1Feu de croisement
2 Feu de route
3 Feu de position

Vue d’ensemble118

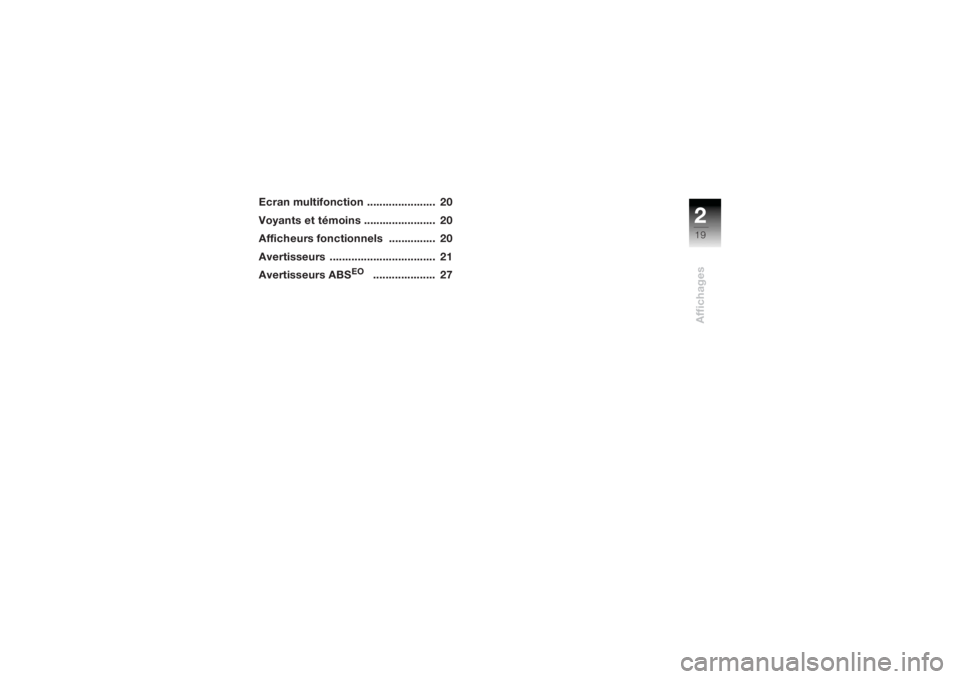

219Affichages
Ecran multifonction ...................... 20
Voyants et témoins ....................... 20
Afficheurs fonctionnels ............... 20
Avertisseurs .................................. 21
Avertisseurs ABS
EO
.................... 27
Affichages

Affichages220
Ecran multifonction 1Afficheur niveau d’essence
2 Zone d’affichage des sym-
boles d’avertissement
3 Indicateur de rapport
4 Afficheur température du
liquide de refroidissement
5 Afficheur Tripmaster
(
b
37)
6 Montre
Voyants et témoins1Témoin clignotant gauche
2 Témoin feu de route
3 Voyant général
4 Témoin de point mort
5 Voyant ABS
EO
6Témoin clignotant droit
Afficheurs
fonctionnelsCapacité d'essence
Les barres transversales
indiquent le niveau de
remplissage du réservoir
d'essence. Lorsqu'il ne reste
plus que quatre barres, la
réserve est atteinte.
Indicateur de rapport
L'indicateur de rapport
affiche le rapport engagé.
Si aucun rapport n'est engagé,
l'indicateur de rapport affiche
0 et le témoin de point mort
s'allume en plus.
Température du liquide
de refroidissement
Les barres transversales
indiquent le niveau de
température du liquide de
refroidissement.

221Affichages
AvertisseursLes avertissements sont affi-
chés sous forme de symboles
sur l'écran multifonction, pour
certains le voyant général
s'allume en plus en rouge ou
en jaune. Plusieurs avertisse-
ments peuvent être affichés
simultanément.

Affichages222
Vue d’ensemble
Le tableau suivant présente les avertissements possibles et les pages contenant des
informations complémentaires. Lampe Symbole Signification Explications
Clé de la moto non autorisée. (
b
24)
Lampe du feu de croisement, du feu
de route, du feu de position ou du
clignotant défectueuse. (
b
27)
Défaut de lampe. (
b
27)
jaune Réserve d'essence atteinte. (
b
24)
jaune Défaut dans l'électronique moteur. (
b
25)
jaune Lampe du feu arrière ou du feu stop
défectueuse. (
b
27)
rouge Température du liquide de refroidis-
sement trop forte. (
b
24)
rouge Pression d'huile moteur trop faible. (
b
25)
