Page 65 of 100
3
63
Arrancar - conduzir - estacionar

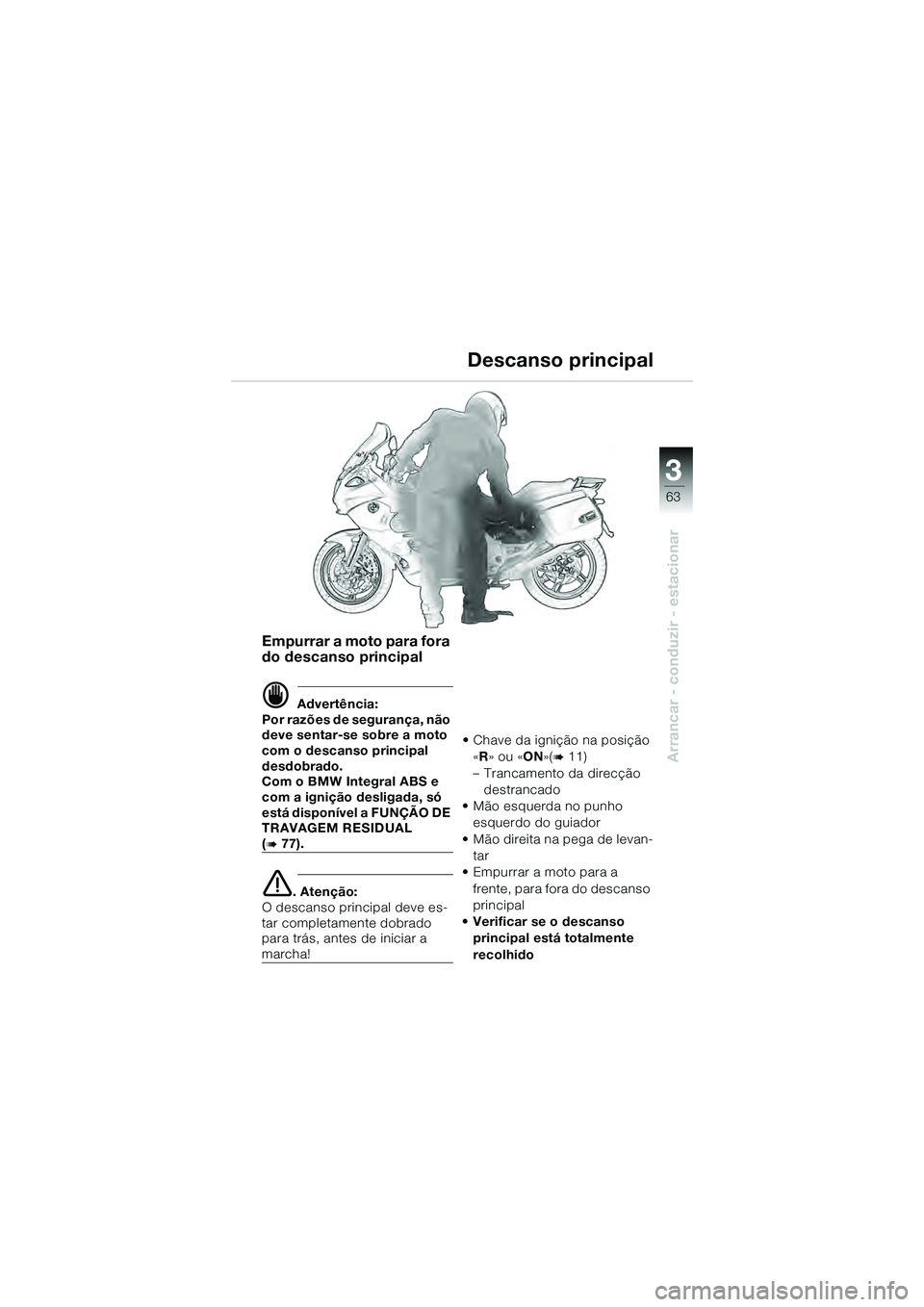

Empurrar a moto para fora
do descanso principal
Advertência:
Por razões de segurança, não
deve sentar-se sobre a moto
com o descanso principal
desdobrado.
Com o BMW Integral ABS e
com a ignição desligada, só
está disponível a FUNÇÃO DE
TRAVAGEM RESIDUAL
( 77).
. Atenção:
O descanso principal deve es-
tar completamente dobrado
para trás, antes de iniciar a
marcha! • Chave da ignição na posição
«R » ou « ON»(
11)
– Trancamento da direcção destrancado
• Mão esquerda no punho esquerdo do guiador
• Mão direita na pega de levan- tar
• Empurrar a moto para a
frente, para fora do descanso
principal
• Verificar se o descanso principal está totalmente
recolhido
Descanso principal
10k41bkp3.book Seite 63 Donnerstag, 27. Mai 2004 12:49 12
Page 66 of 100
64
Arrancar - conduzir - estacionar
3
Atenção:
Ultrapassar o número de rota-
ções previsto durante a roda-
gem do motor aumenta o des-
gaste do mesmo!
Indicação:
Durante a rodagem, conduza
alternando frequentemente os
regimes de carga e de rota-
ções.
Opte por percursos sinuosos e
ligeiramente acidentados, se
possível, evite auto-estradas.

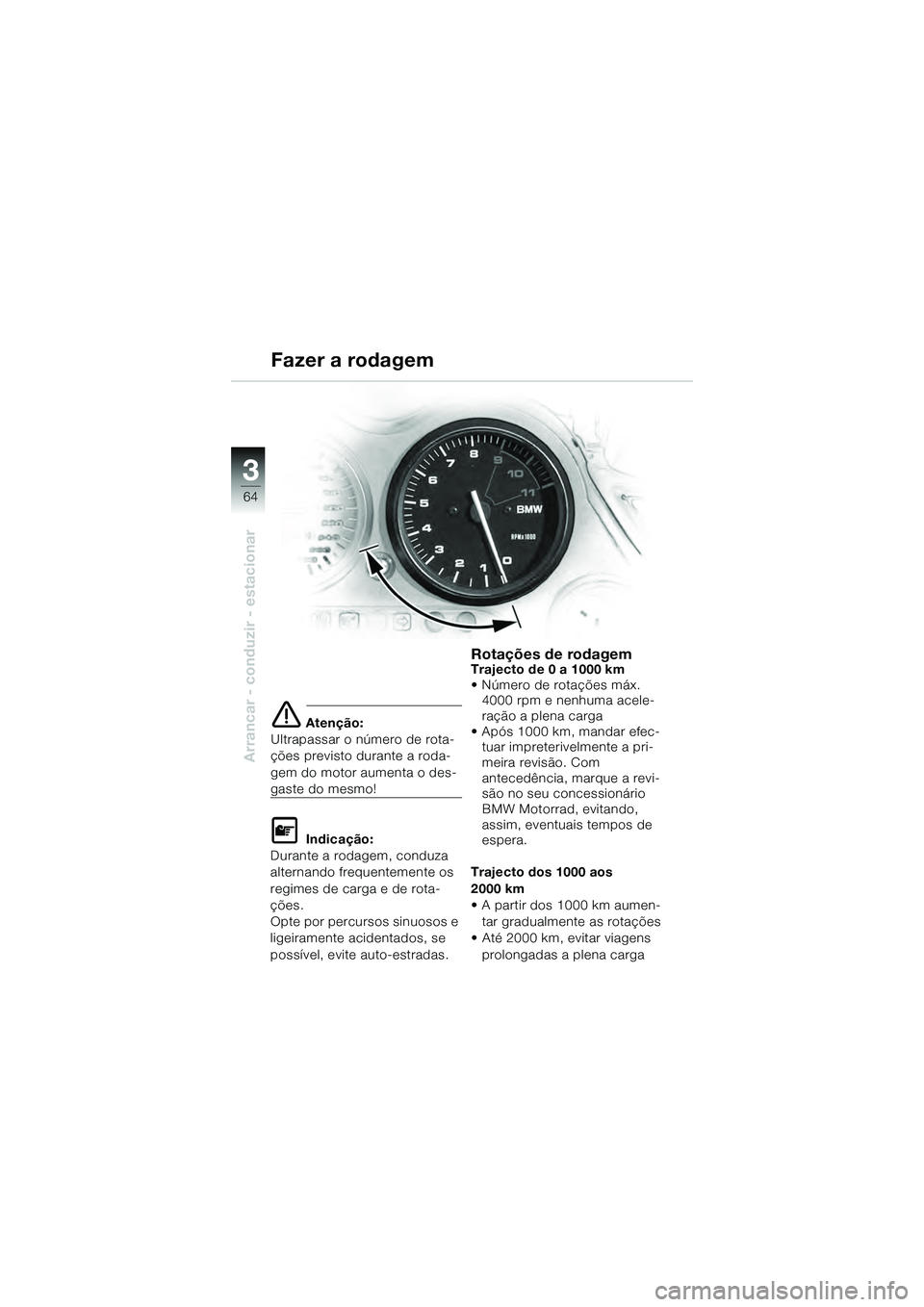

Rotações de rodagemTrajecto de 0 a 1000 km
•Número de rotações máx. 4000 rpm e nenhuma acele-
ração a plena carga
• Após 1000 km, mandar efec- tuar impreterivelmente a pri-
meira revisão. Com
antecedência, marque a revi-
são no seu concessionário
BMW Motorrad, evitando,
assim, eventuais tempos de
espera.
Trajecto dos 1000 aos
2000 km
• A partir dos 1000 km aumen- tar gradualmente as rotações
• Até 2000 km, evitar viagens
prolongadas a plena carga
Fazer a rodagem
10k41bkp3.book Seite 64 Donnerstag, 27. Mai 2004 12:49 12
Page 67 of 100
3
65
Arrancar - conduzir - estacionar

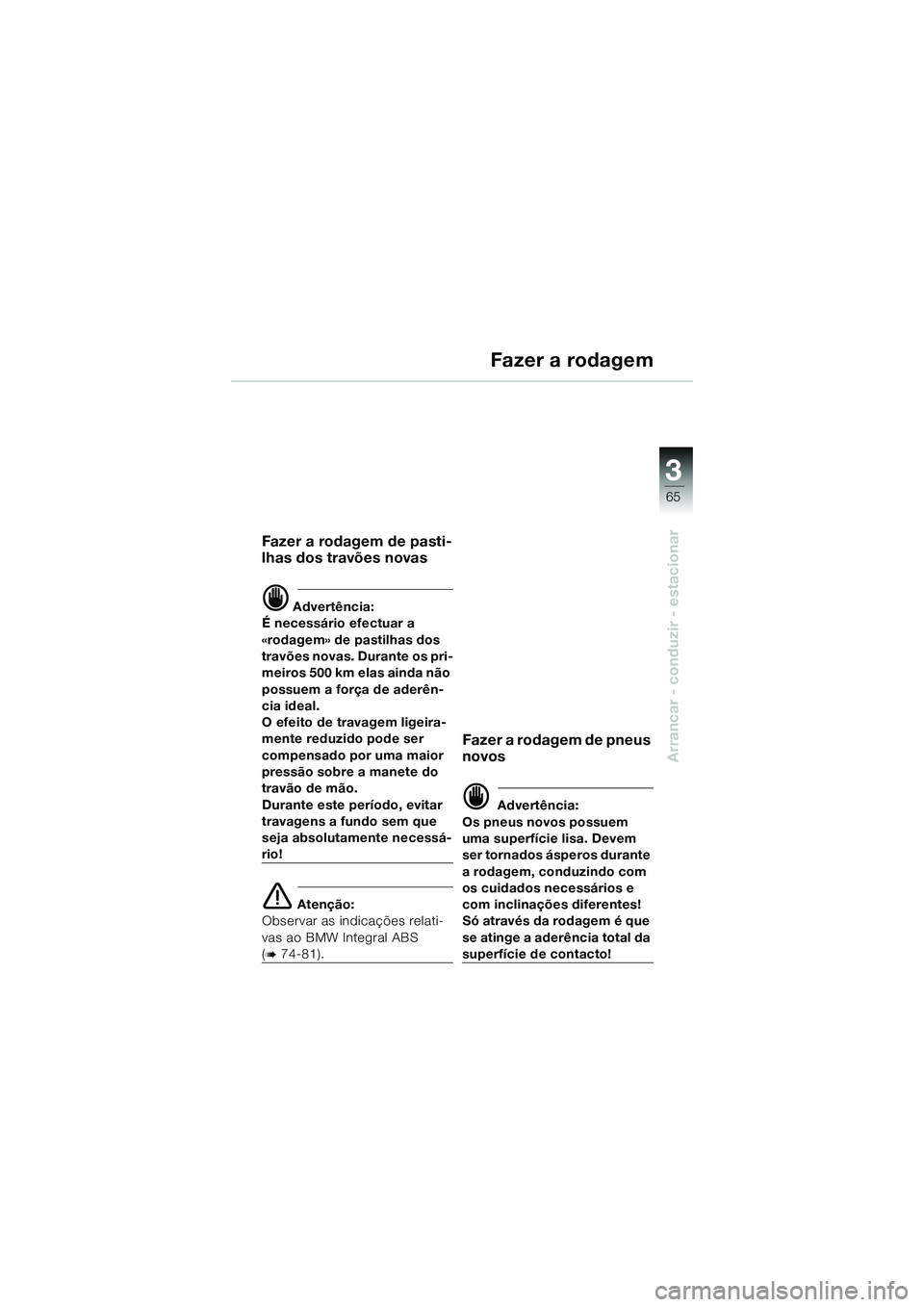

Fazer a rodagem
Fazer a rodagem de pasti-
lhas dos travões novas
Advertência:
É necessário efectuar a
«rodagem» de pastilhas dos
travões novas. Durante os pri-
meiros 500 km elas ainda não
possuem a força de aderên-
cia ideal.
O efeito de travagem ligeira-
mente reduzido pode ser
compensado por uma maior
pressão sobre a manete do
travão de mão.
Durante este período, evitar
travagens a fundo sem que
seja absolutamente necessá-
rio!
Atenção:
Observar as indicações relati-
vas ao BMW Integral ABS
( 74-81).
Fazer a rodagem de pneus
novos
Advertência:
Os pneus novos possuem
uma superfície lisa. Devem
ser tornados ásperos durante
a rodagem, conduzindo com
os cuidados necessários e
com inclinações diferentes!
Só através da rodagem é que
se atinge a aderência total da
superfície de contacto!
10k41bkp3.book Seite 65 Donnerstag, 27. Mai 2004 12:49 12
Page 68 of 100
66
Arrancar - conduzir - estacionar
3

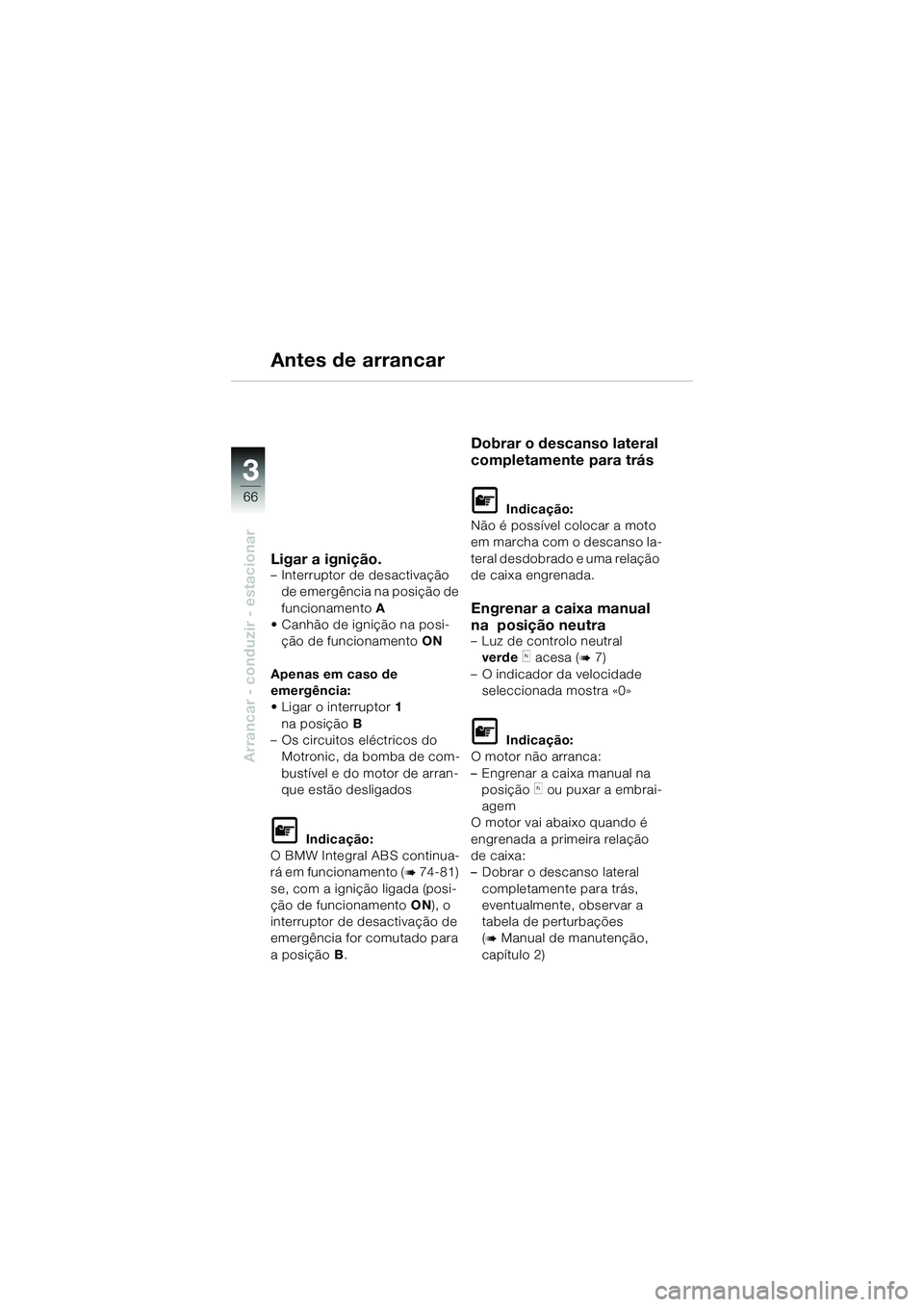

Antes de arrancar
Ligar a ignição.– Interruptor de desactivação de emergência na posição de
funcionamento A
• Canhão de ignição na posi-
ção de funcionamento ON
Apenas em caso de
emergência:
• Ligar o interruptor 1
na posição B
– Os circuitos eléctricos do
Motronic, da bomba de com-
bustível e do motor de arran-
que estão desligados
Indicação:
O BMW Integral ABS continua-
rá em funcionamento (
74-81)
se, com a ignição ligada (posi-
ção de funcionamento ON), o
interruptor de desactivação de
emergência for comutado para
a posição B .
Dobrar o descanso lateral
completamente para trás
Indicação:
Não é possível colocar a moto
em marcha com o descanso la-
teral desdobrado e uma relação
de caixa engrenada.
Engrenar a caixa manual
na posição neutra
– Luz de controlo neutral verde
acesa ( 7)
– O indicador da velocidade seleccionada mostra «0»
Indicação:
O motor não arranca:
– Engrenar a caixa manual na
posição
ou puxar a embrai-
agem
O motor vai abaixo quando é
engrenada a primeira relação
de caixa:
– Dobrar o descanso lateral
completamente para trás,
eventualmente, observar a
tabela de perturbações
(
Manual de manutenção,
capítulo 2)
10k41bkp3.book Seite 66 Donnerstag, 27. Mai 2004 12:49 12
Page 69 of 100
3
67
Arrancar - conduzir - estacionar
BBA
2
1

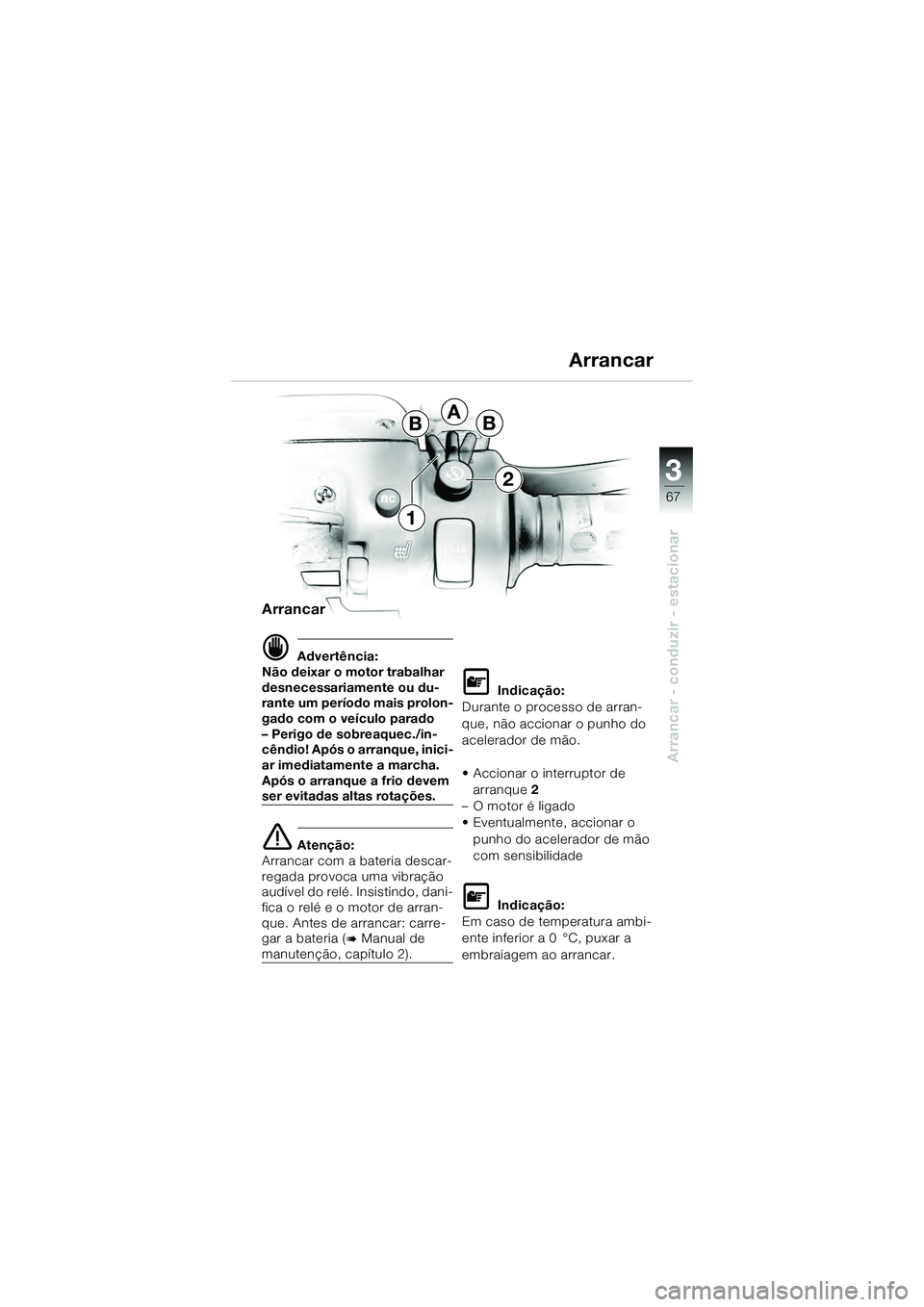

Arrancar
Advertência:
Não deixar o motor trabalhar
desnecessariamente ou du-
rante um período mais prolon-
gado com o veículo parado
– Perigo de sobreaquec./in-
cêndio! Após o arranque, inici-
ar imediatamente a marcha.
Após o arranque a frio devem
ser evitadas altas rotações.
Atenção:
Arrancar com a bateria descar-
regada provoca uma vibração
audível do relé. Insistindo, dani-
fica o relé e o motor de arran-
que. Antes de arrancar: carre-
gar a bateria (
Manual de manutenção, capítulo 2).
Indicação:
Durante o processo de arran-
que, não accionar o punho do
acelerador de mão.
• Accionar o interruptor de arranque 2
– O motor é ligado
• Eventualmente, accionar o punho do acelerador de mão
com sensibilidade
Indicação:
Em caso de temperatura ambi-
ente inferior a 0 °C, puxar a
embraiagem ao arrancar.
Arrancar
10k41bkp3.book Seite 67 Donnerstag, 27. Mai 2004 12:49 12
Page 70 of 100
68
Arrancar - conduzir - estacionar
3

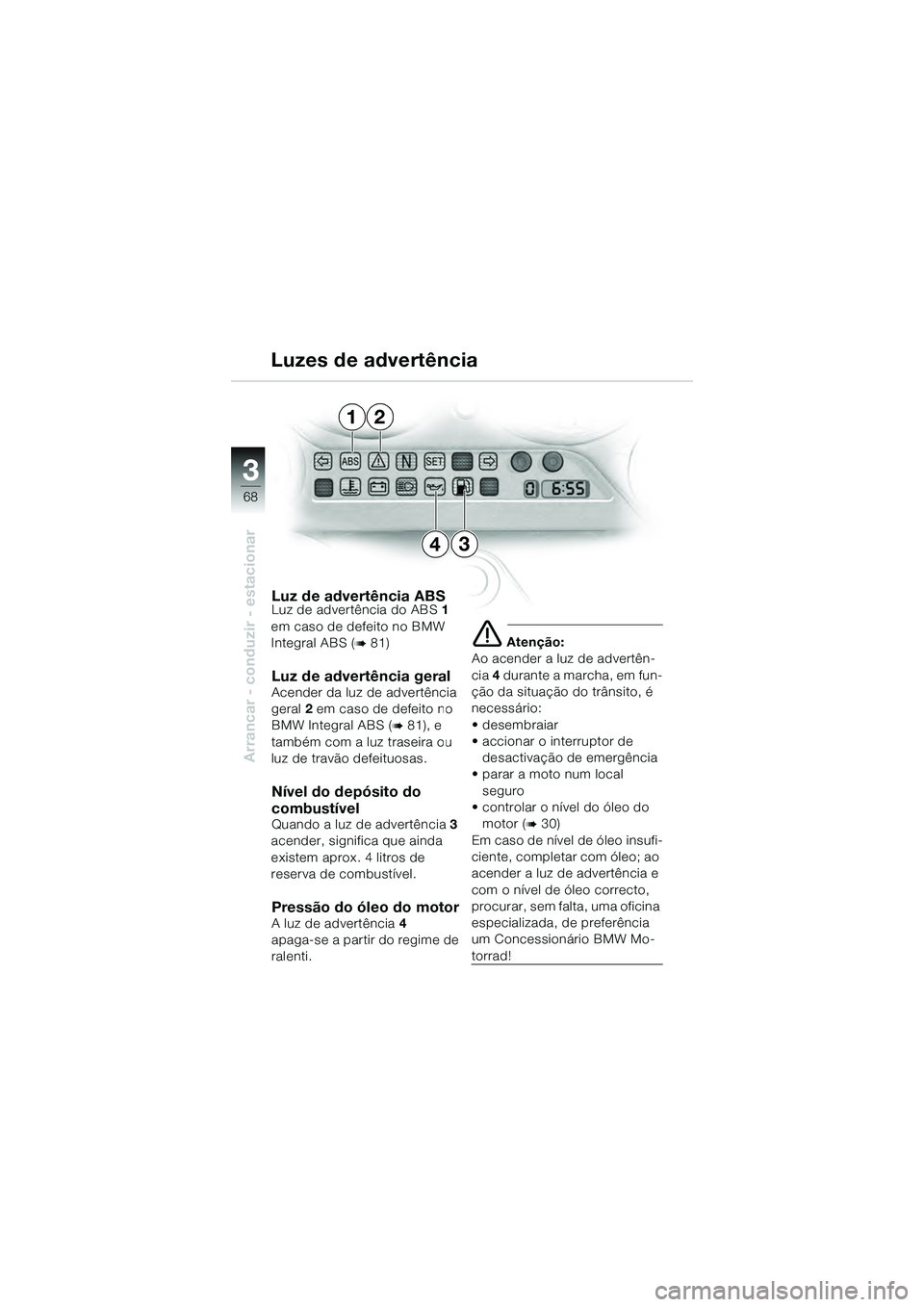

Luz de advertência ABSLuz de advertência do ABS1
em caso de defeito no BMW
Integral ABS (
81)
Luz de advertência geral Acender da luz de advertência
geral 2 em caso de defeito no
BMW Integral ABS (
81), e
também com a luz traseira ou
luz de travão defeituosas.
Nível do depósito do
combustível
Quando a luz de advertência 3
acender, significa que ainda
existem aprox. 4 litros de
reserva de combustível.
Pressão do óleo do motorA luz de advertência 4
apaga-se a partir do regime de
ralenti.
Atenção:
Ao acender a luz de advertên-
cia 4 durante a marcha, em fun-
ção da situação do trânsito, é
necessário:
• desembraiar
• accionar o interruptor de
desactivação de emergência
• parar a moto num local
seguro
• controlar o nível do óleo do motor (
30)
Em caso de nível de óleo insufi-
ciente, completar com óleo; ao
acender a luz de advertência e
com o nível de óleo correcto,
procurar, sem falta, uma oficina
especializada, de preferência
um Concessionário BMW Mo-
torrad!
Luzes de advertência
12
43
10k41bkp3.book Seite 68 Donnerstag, 27. Mai 2004 12:49 12
Page 71 of 100
3
69
Arrancar - conduzir - estacionar

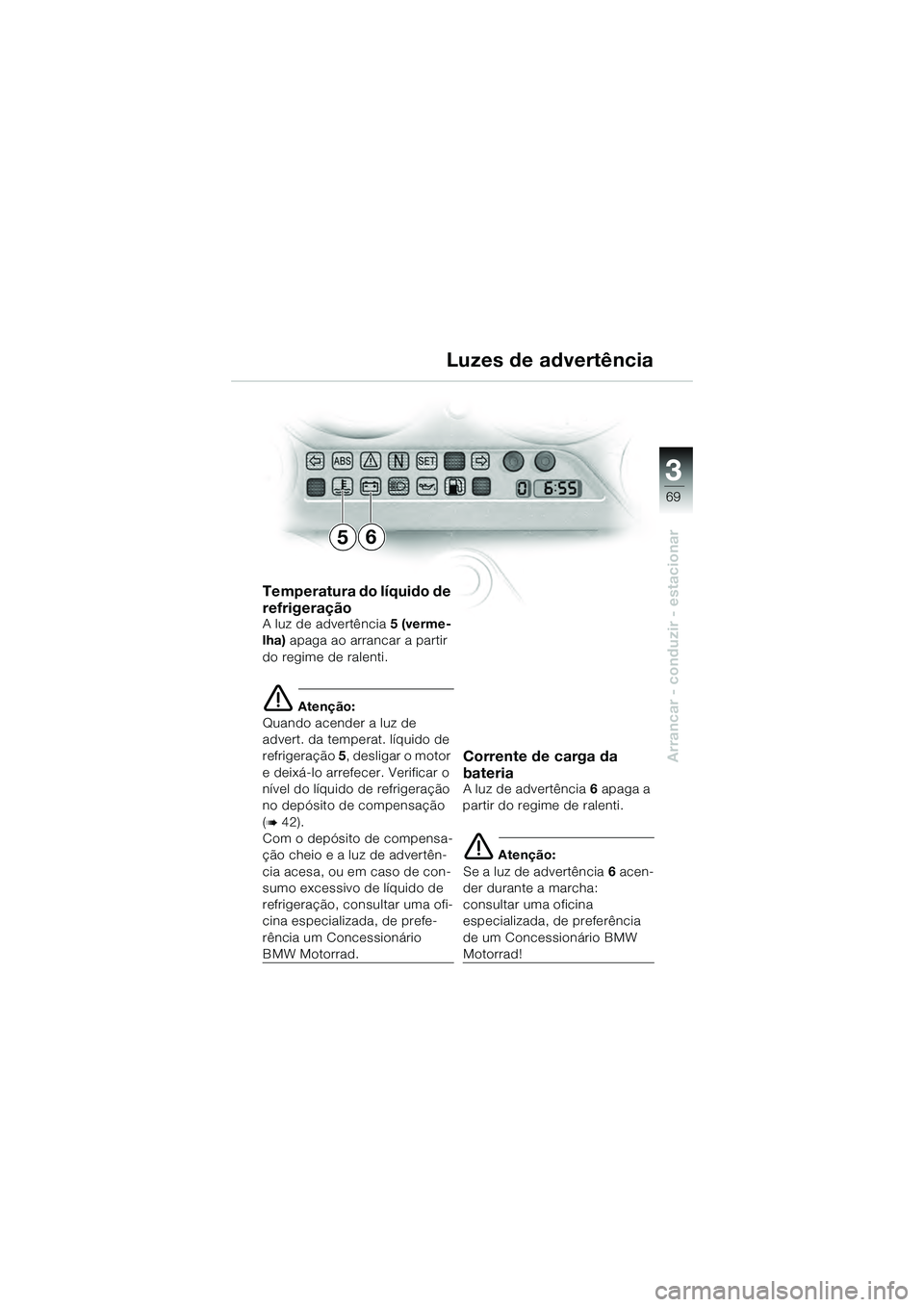

Temperatura do líquido de
refrigeração
A luz de advertência5 (verme-
lha) apaga ao arrancar a partir
do regime de ralenti.
Atenção:
Quando acender a luz de
advert. da temperat. líquido de
refrigeração 5, desligar o motor
e deixá-lo arrefecer. Verificar o
nível do líquido de refrigeração
no depósito de compensação
(
42).
Com o depósito de compensa-
ção cheio e a luz de advertên-
cia acesa, ou em caso de con-
sumo excessivo de líquido de
refrigeração, consultar uma ofi-
cina especializada, de prefe-
rência um Concessionário
BMW Motorrad.
Corrente de carga da
bateria
A luz de advertência 6 apaga a
partir do regime de ralenti.
Atenção:
Se a luz de advertência 6 acen-
der durante a marcha:
consultar uma oficina
especializada, de preferência
de um Concessionário BMW
Motorrad!
Luzes de advertência
65
10k41bkp3.book Seite 69 Donnerstag, 27. Mai 2004 12:49 12
Page 72 of 100
70
Arrancar - conduzir - estacionar
3

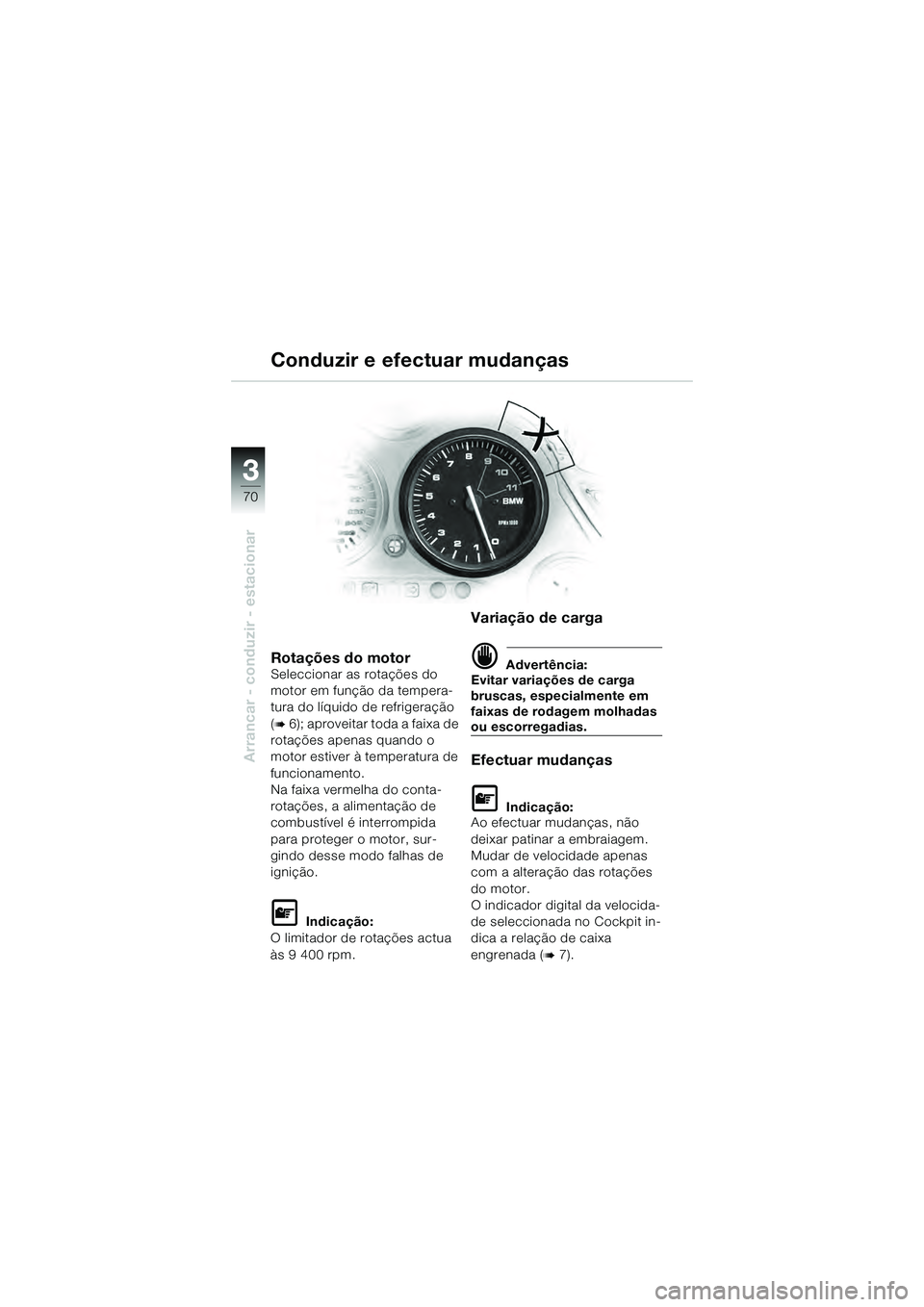

Rotações do motorSeleccionar as rotações do
motor em função da tempera-
tura do líquido de refrigeração
(
6); aproveitar toda a faixa de
rotações apenas quando o
motor estiver à temperatura de
funcionamento.
Na faixa vermelha do conta-
rotações, a alimentação de
combustível é interrompida
para proteger o motor, sur-
gindo desse modo falhas de
ignição.
Indicação:
O limitador de rotações actua
às 9 400 rpm.
Variação de carga
Advertência:
Evitar variações de carga
bruscas, especialmente em
faixas de rodagem molhadas
ou escorregadias.
Efectuar mudanças
Indicação:
Ao efectuar mudanças, não
deixar patinar a embraiagem.
Mudar de velocidade apenas
com a alteração das rotações
do motor.
O indicador digital da velocida-
de seleccionada no Cockpit in-
dica a relação de caixa
engrenada (
7).
Conduzir e efectuar mudanças
10k41bkp3.book Seite 70 Donnerstag, 27. Mai 2004 12:49 12
