2004 BMW MOTORRAD K 1200 GT Manual do condutor (in Portuguese)

22
31
Controlo de segurança
2

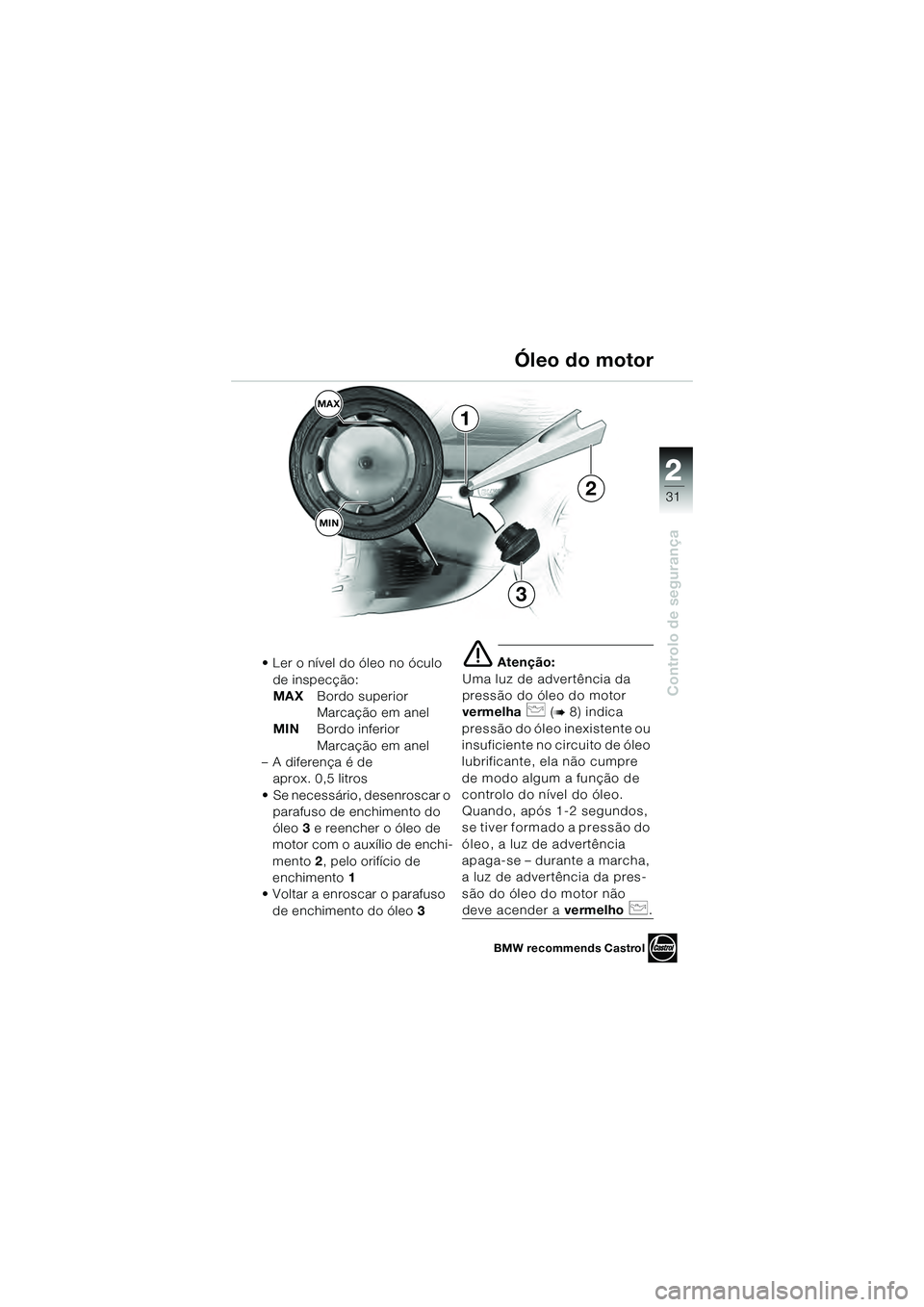

• Ler o nível do óleo no óculo de inspecção:
MAX Bordo superior
Marcação em anel
MIN Bordo inferior
Marcação em anel
– A diferença é de aprox. 0,5 litros
• Se necessário, desenroscar o parafuso de enchimento do
óleo 3 e reencher o óleo de
motor com o auxílio de enchi-
mento 2, pelo orifício de
enchimento 1
• Voltar a enroscar o parafuso
de enchimento do óleo 3 Atenção:
Uma luz de advertência da
pressão do óleo do motor
vermelha
 (
8) indica
pressão do óleo inexistente ou
insuficiente no circuito de óleo
lubrificante, ela não cumpre
de modo algum a função de
controlo do nível do óleo.
Quando, após 1-2 segundos,
se tiver formado a pressão do
óleo, a luz de advertência
apaga-se – durante a marcha,
a luz de advertência da pres-
são do óleo do motor não
deve acender a vermelho .
Óleo do motor
1
BMW recommends Castrol
MAX
MIN
3
2
10k41bkp3.book Seite 31 Donnerstag, 27. Mai 2004 12:49 12

32
Controlo de segurança
2

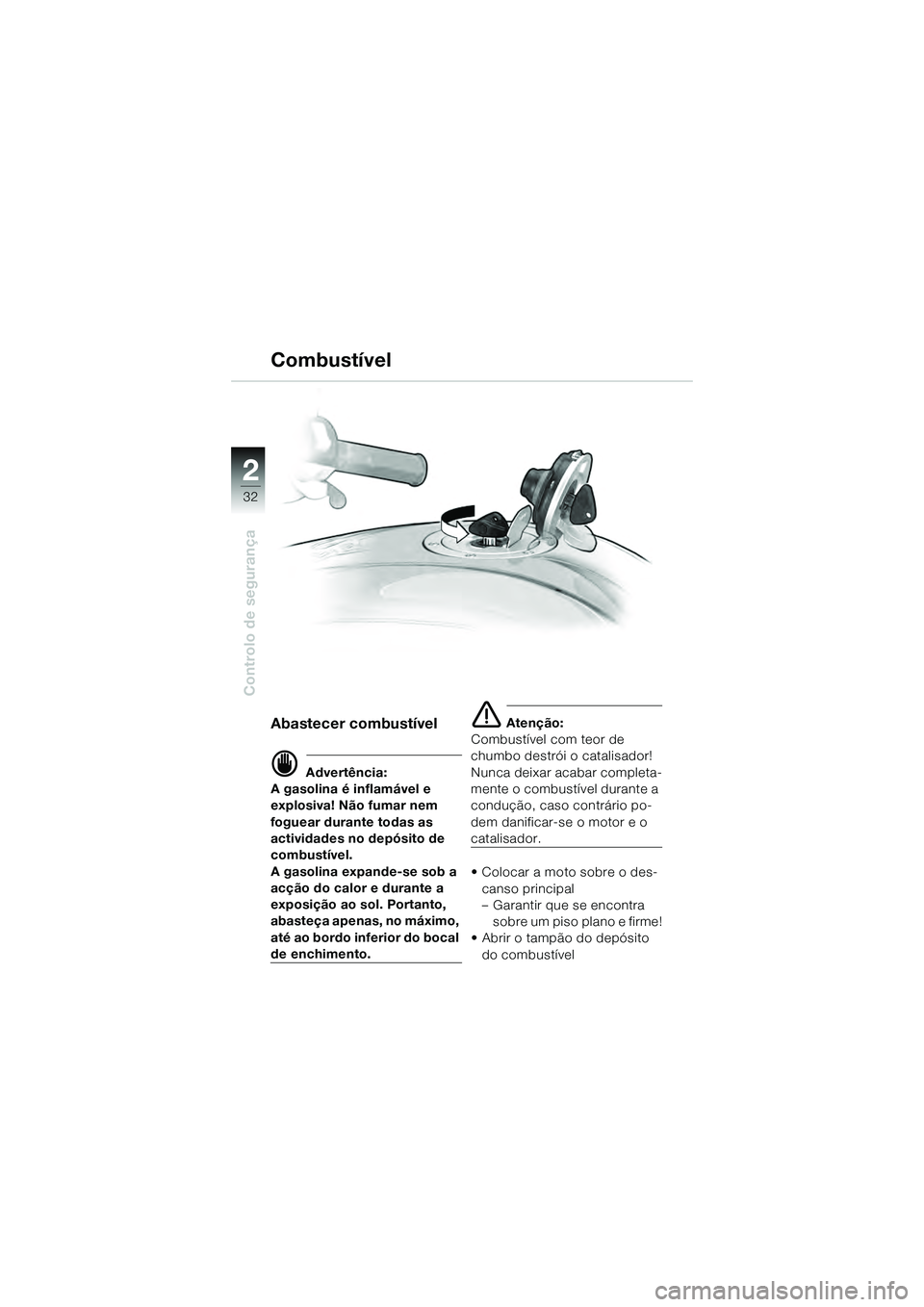

Combustível
Abastecer combustível
 Advertência:
A gasolina é inflamável e
explosiva! Não fumar nem
foguear durante todas as
actividades no depósito de
combustível.
A gasolina expande-se sob a
acção do calor e durante a
exposição ao sol. Portanto,
abasteça apenas, no máximo,
até ao bordo inferior do bocal
de enchimento.
 Atenção:
Combustível com teor de
chumbo destrói o catalisador!
Nunca deixar acabar completa-
mente o combustível durante a
condução, caso contrário po-
dem danificar-se o motor e o
catalisador.
• Colocar a moto sobre o des- canso principal
– Garantir que se encontra sobre um piso plano e firme!
• Abrir o tampão do depósito
do combustível
10k41bkp3.book Seite 32 Donnerstag, 27. Mai 2004 12:49 12

22
33
Controlo de segurança
2

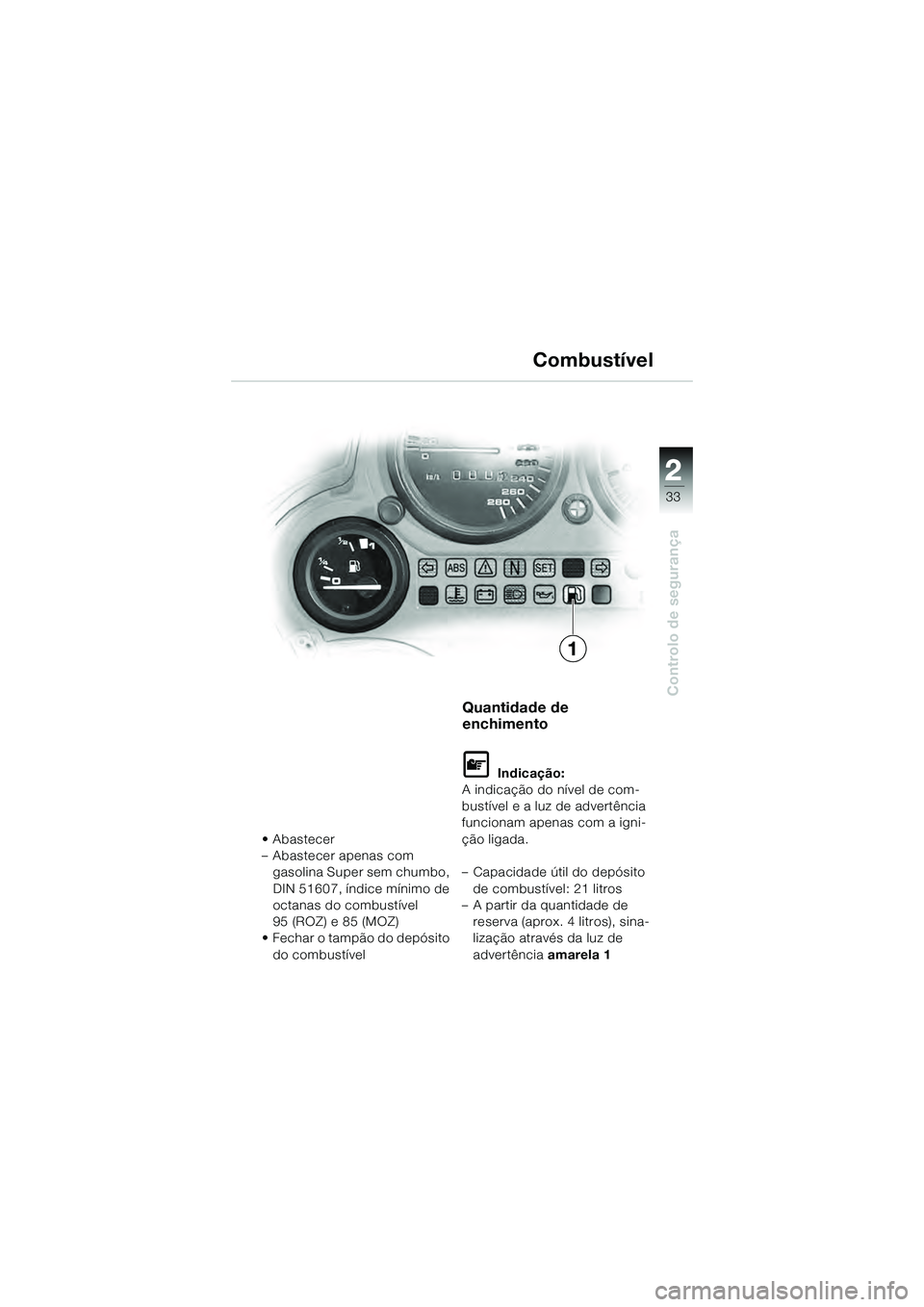

•Abastecer
– Abastecer apenas com gasolina Super sem chumbo,
DIN 51607, índice mínimo de
octanas do combustível
95 (ROZ) e 85 (MOZ)
• Fechar o tampão do depósito
do combustível
Quantidade de
enchimento

Indicação:
A indicação do nível de com-
bustível e a luz de advertência
funcionam apenas com a igni-
ção ligada.
– Capacidade útil do depósito
de combustível: 21 litros
– A partir da quantidade de
reserva (aprox. 4 litros), sina-
lização através da luz de
advertência amarela 1
1
Combustível
10k41bkp3.book Seite 33 Donnerstag, 27. Mai 2004 12:49 12

34
Controlo de segurança
2

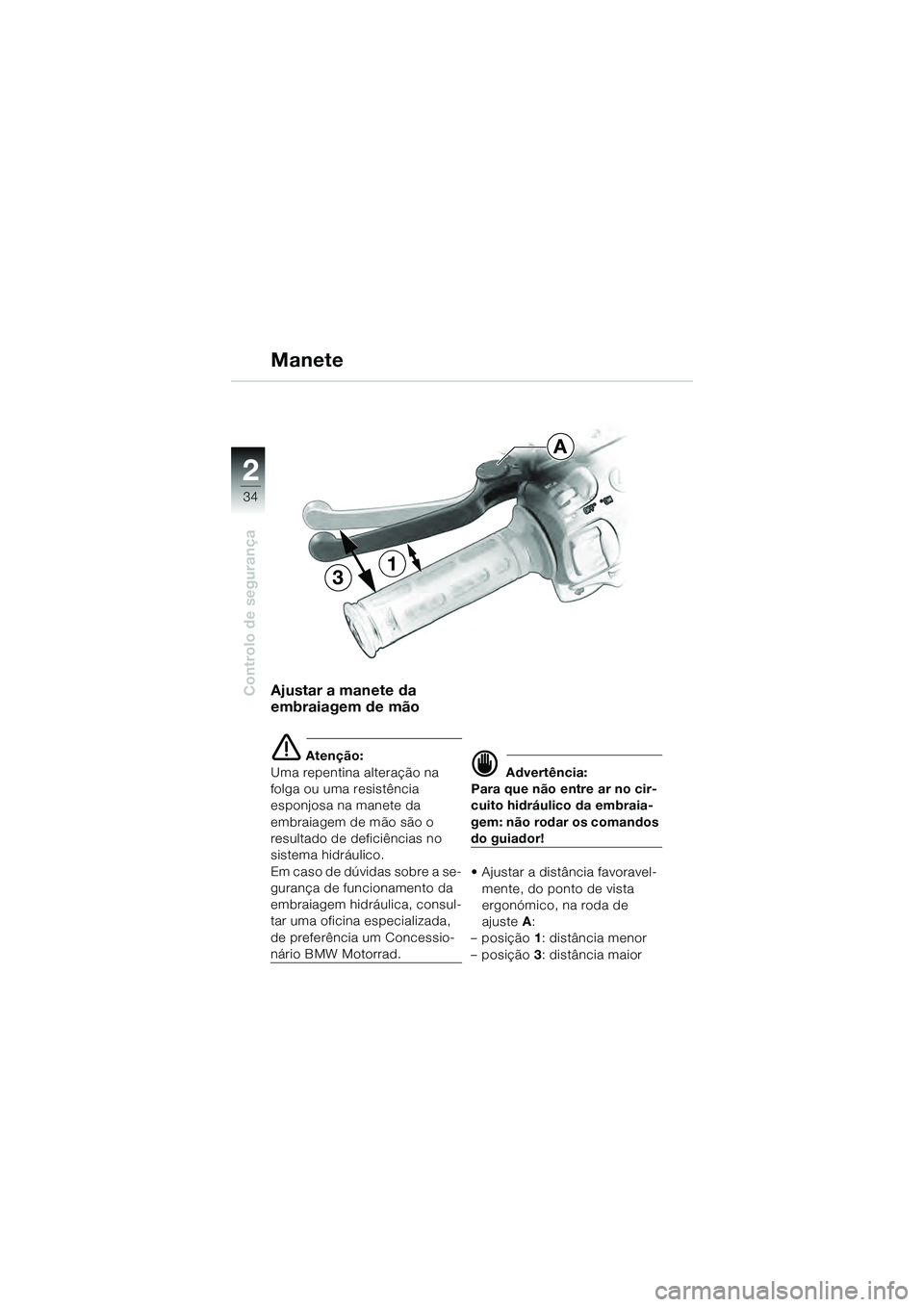

Ajustar a manete da
embraiagem de mão
 Atenção:
Uma repentina alteração na
folga ou uma resistência
esponjosa na manete da
embraiagem de mão são o
resultado de deficiências no
sistema hidráulico.
Em caso de dúvidas sobre a se-
gurança de funcionamento da
embraiagem hidráulica, consul-
tar uma oficina especializada,
de preferência um Concessio-
nário BMW Motorrad.
 Advertência:
Para que não entre ar no cir-
cuito hidráulico da embraia-
gem: não rodar os comandos
do guiador!
• Ajustar a distância favoravel- mente, do ponto de vista
ergonómico, na roda de
ajuste A:
–posição 1: distância menor
–posição 3: distância maior
Manete
A
13
10k41bkp3.book Seite 34 Donnerstag, 27. Mai 2004 12:49 12

22
35
Controlo de segurança
2
Manete

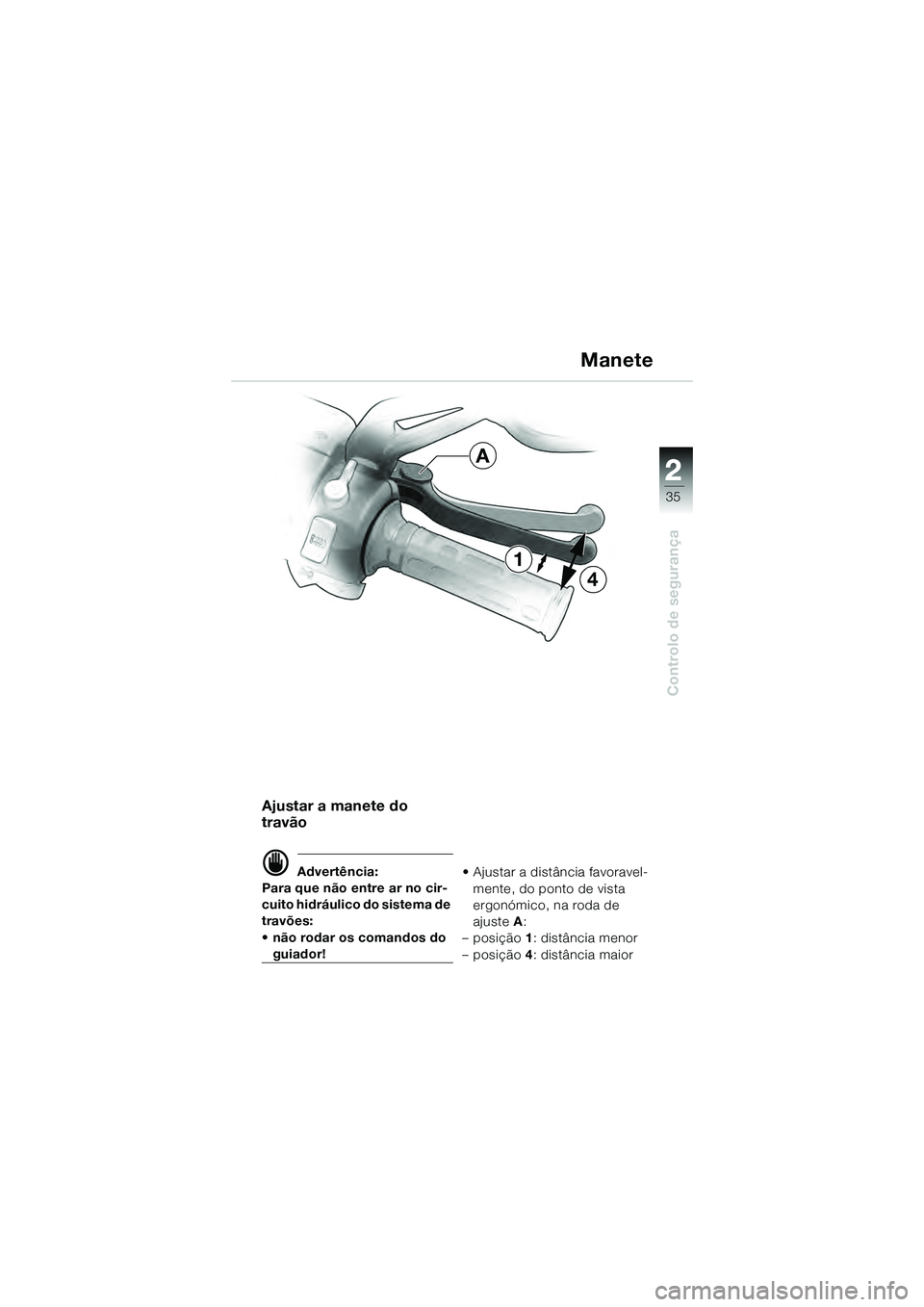

Ajustar a manete do
travão
 Advertência:
Para que não entre ar no cir-
cuito hidráulico do sistema de
travões:
• não rodar os comandos do
guiador! • Ajustar a distância favoravel-
mente, do ponto de vista
ergonómico, na roda de
ajuste A :
– posição 1: distância menor
– posição 4: distância maior
4
1
A
10k41bkp3.book Seite 35 Donnerstag, 27. Mai 2004 12:49 12

36
Controlo de segurança
2

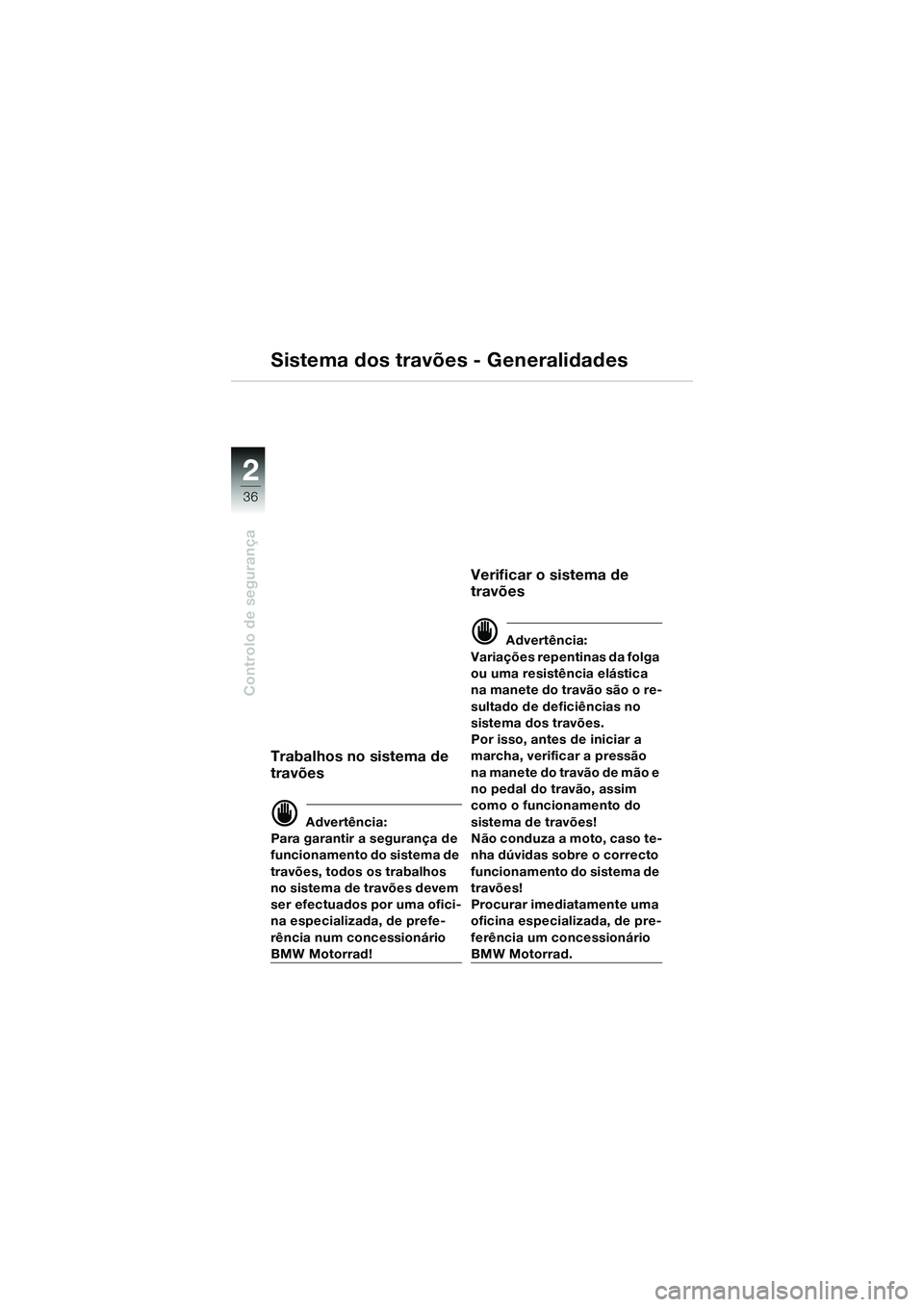

Sistema dos travões - Generalidades
Trabalhos no sistema de
travões
 Advertência:
Para garantir a segurança de
funcionamento do sistema de
travões, todos os trabalhos
no sistema de travões devem
ser efectuados por uma ofici-
na especializada, de prefe-
rência num concessionário
BMW Motorrad!
Verificar o sistema de
travões
 Advertência:
Variações repentinas da folga
ou uma resistência elástica
na manete do travão são o re-
sultado de deficiências no
sistema dos travões.
Por isso, antes de iniciar a
marcha, verificar a pressão
na manete do travão de mão e
no pedal do travão, assim
como o funcionamento do
sistema de travões!
Não conduza a moto, caso te-
nha dúvidas sobre o correcto
funcionamento do sistema de
travões!
Procurar imediatamente uma
oficina especializada, de pre-
ferência um concessionário
BMW Motorrad.
10k41bkp3.book Seite 36 Donnerstag, 27. Mai 2004 12:49 12

22
37
Controlo de segurança
2

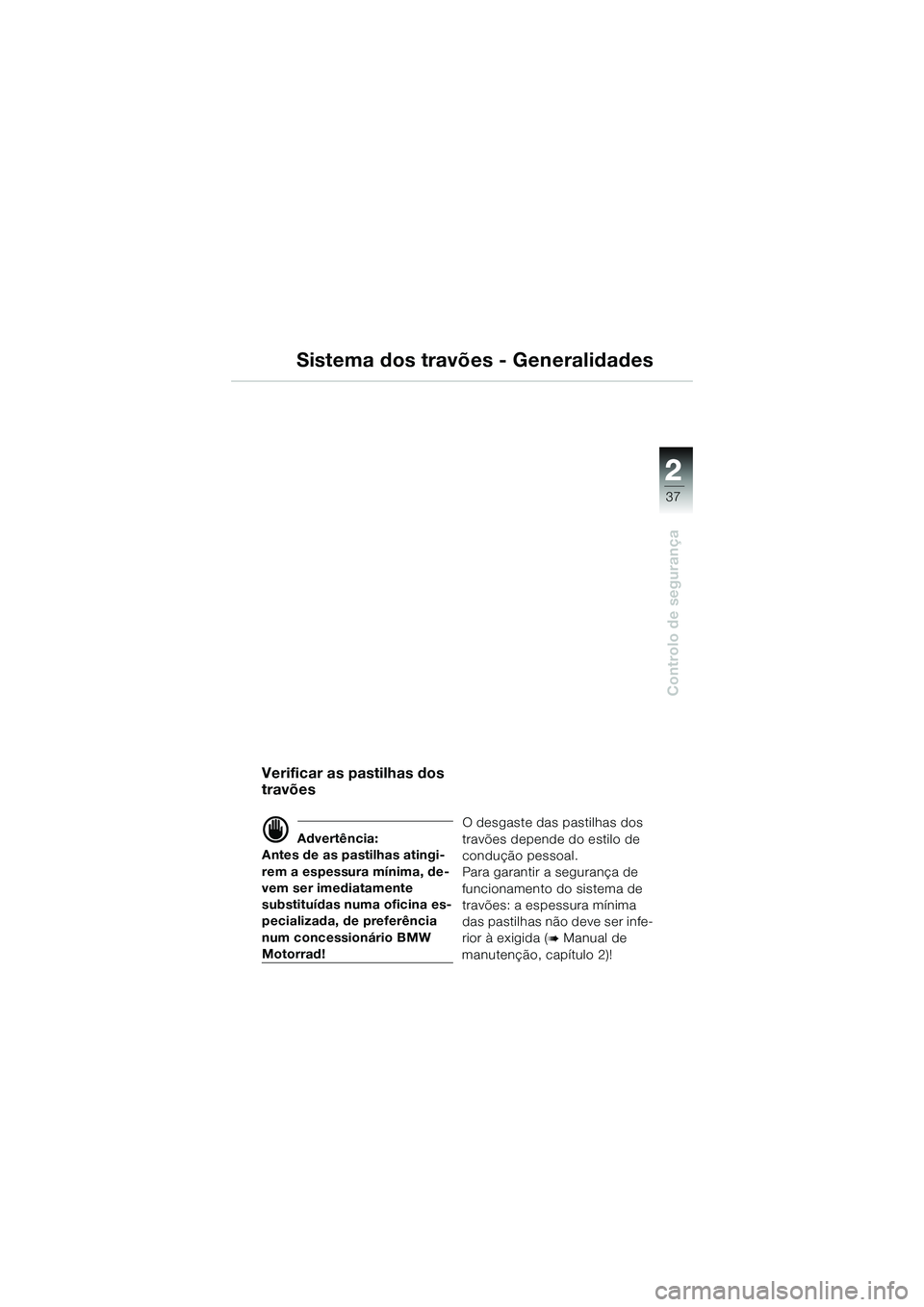

Verificar as pastilhas dos
travões
 Advertência:
Antes de as pastilhas atingi-
rem a espessura mínima, de-
vem ser imediatamente
substituídas numa oficina es-
pecializada, de preferência
num concessionário BMW
Motorrad! O desgaste das pastilhas dos
travões depende do estilo de
condução pessoal.
Para garantir a segurança de
funcionamento do sistema de
travões: a espessura mínima
das pastilhas não deve ser infe-
rior à exigida (

Manual de
manutenção, capítulo 2)!
Sistema dos travões - Generalidades
10k41bkp3.book Seite 37 Donnerstag, 27. Mai 2004 12:49 12

38
Controlo de segurança
2

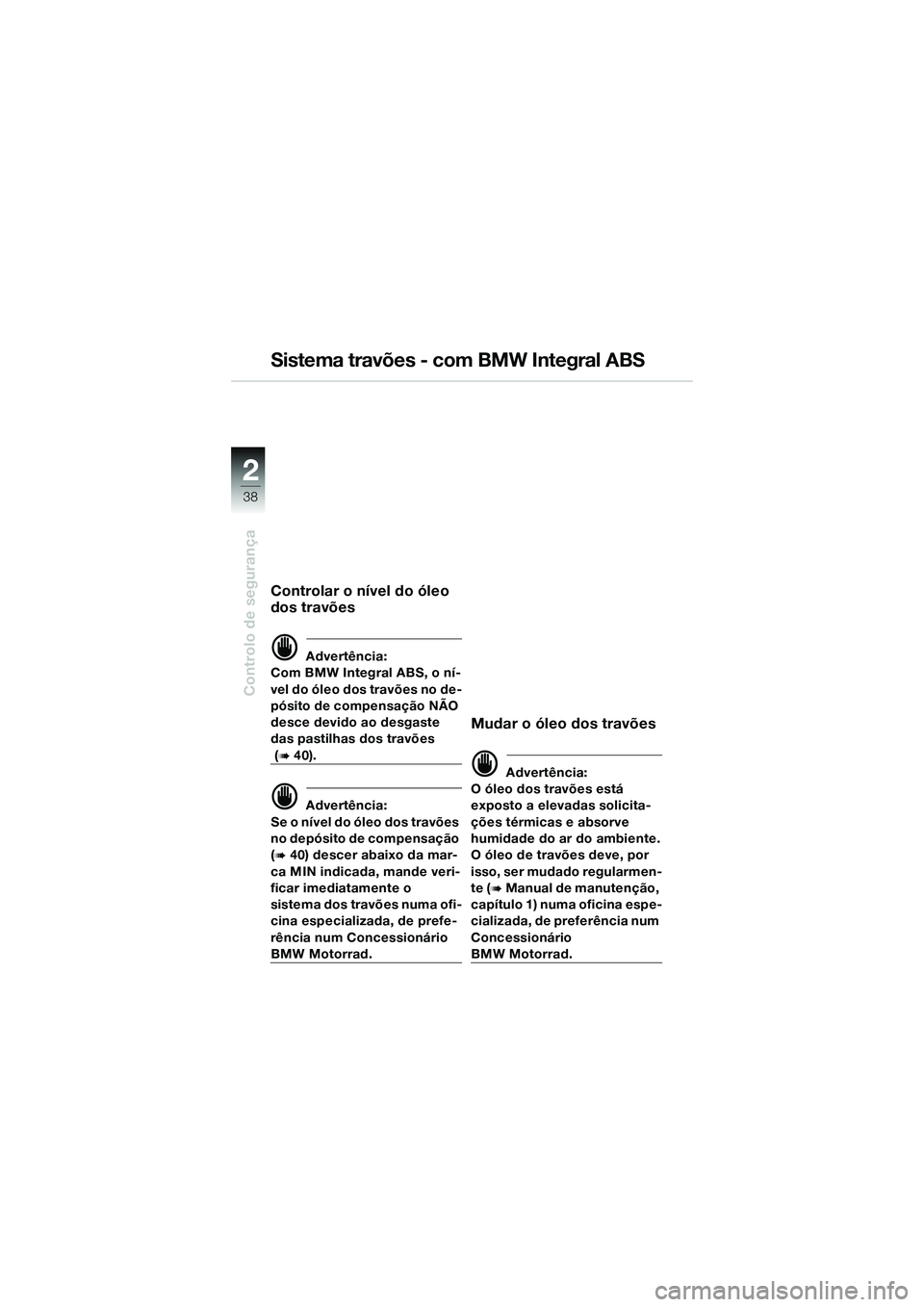

Sistema travões - com BMW Integral ABS
Controlar o nível do óleo
dos travões
 Advertência:
Com BMW Integral ABS, o ní-
vel do óleo dos travões no de-
pósito de compensação NÃO
desce devido ao desgaste
das pastilhas dos travões
(
40).
 Advertência:
Se o nível do óleo dos travões
no depósito de compensação
(

40) descer abaixo da mar-
ca MIN indicada, mande veri-
ficar imediatamente o
sistema dos travões numa ofi-
cina especializada, de prefe-
rência num Concessionário
BMW Motorrad.
Mudar o óleo dos travões
 Advertência:
O óleo dos travões está
exposto a elevadas solicita-
ções térmicas e absorve
humidade do ar do ambiente.
O óleo de travões deve, por
isso, ser mudado regularmen-
te (

Manual de manutenção,
capítulo 1) numa oficina espe-
cializada, de preferência num
Concessionário
BMW Motorrad.
10k41bkp3.book Seite 38 Donnerstag, 27. Mai 2004 12:49 12
