2004 BMW MOTORRAD K 1200 GT Livret de bord (in French)

23
Vue d’ensemble et utilisation
1

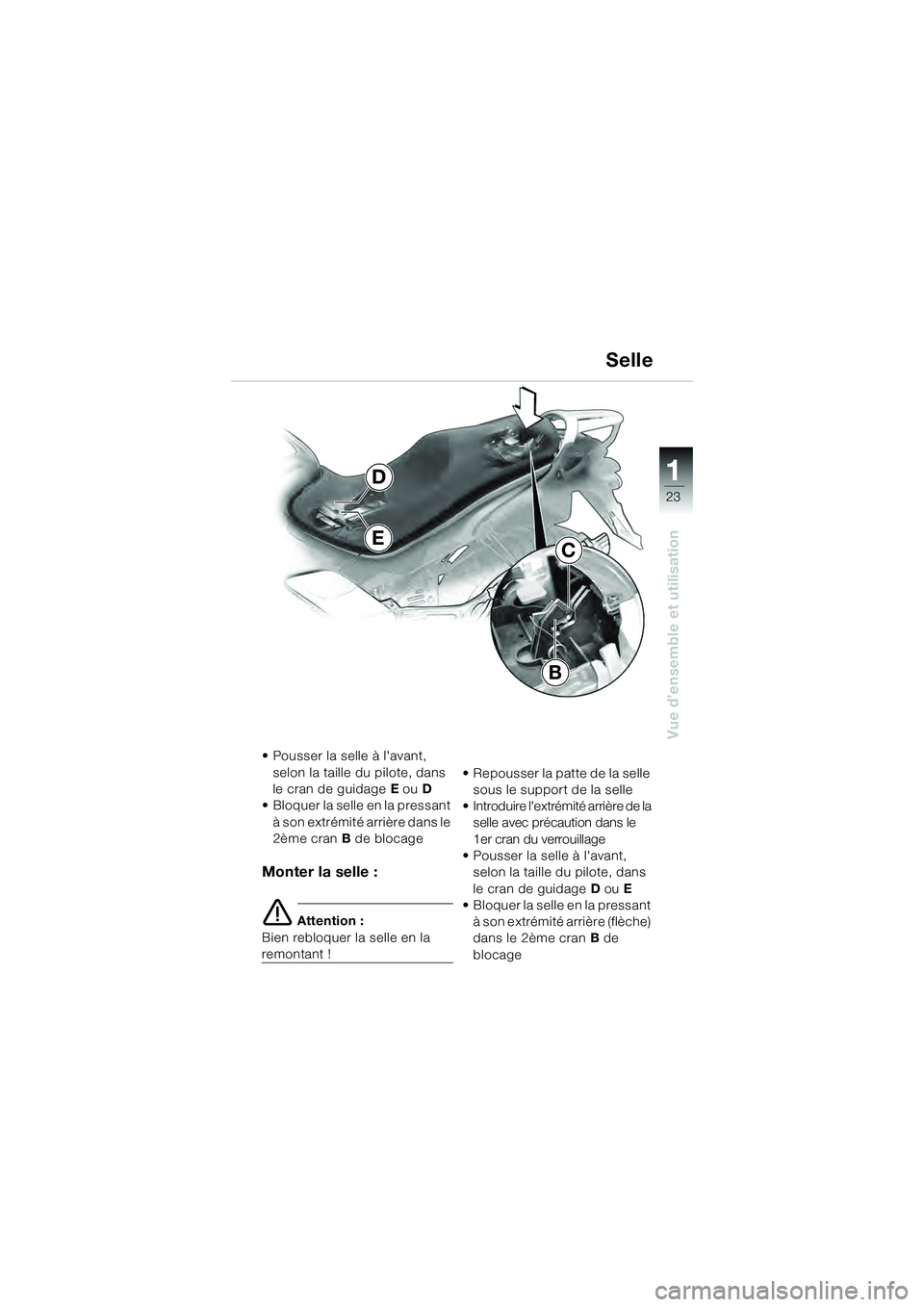

Selle
• Pousser la selle à l'avant, selon la taille du pilote, dans
le cran de guidage E ou D
• Bloquer la selle en la pressant
à son extrémité arrière dans le
2ème cran B de blocage
Monter la selle :
 Attention :
Bien rebloquer la selle en la
remontant ! • Repousser la patte de la selle
sous le support de la selle
• Introduire l'extrémité arrière de la selle avec précaution dans le
1er cran du verrouillage
• Pousser la selle à l'avant, selon la taille du pilote, dans
le cran de guidage D ou E
• Bloquer la selle en la pressant
à son extrémité arrière (flèche)
dans le 2ème cran B de
blocage
E
D
B
C
10k41bkf3.book Seite 23 Donnerstag, 27. Mai 2004 11:50 11

24
Vue d’ensemble et utilisation
1
A
B
1
A
B
 Attention :
La bulle ne résiste pas à l'essence.• Mettre le contact
• Appuyer sur l'interrupteur
1
– A Lever la bulle
– B Baisser la bulle
Régler la bulle en fonction de la
position de l'interrupteur A ouB
en continu

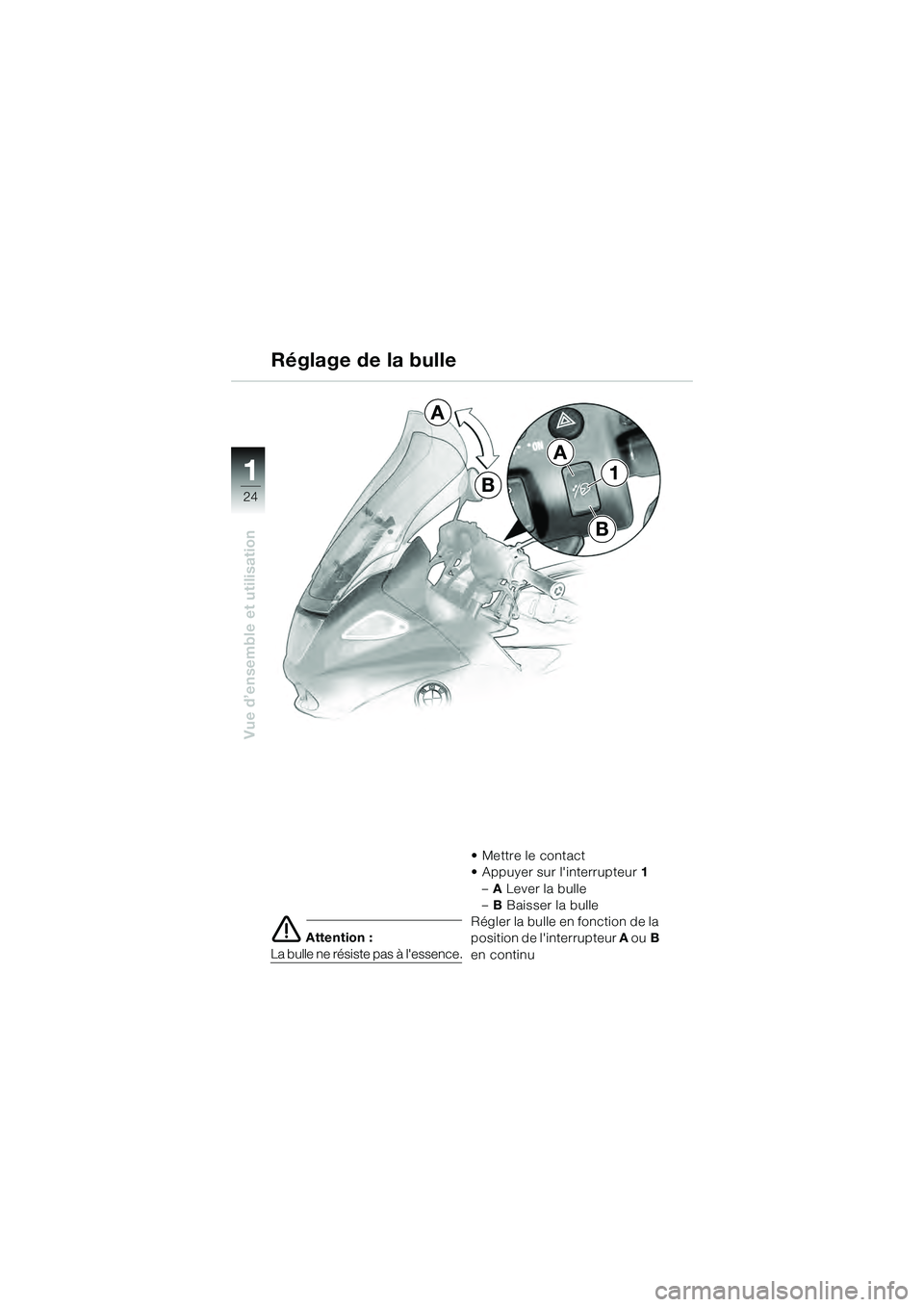

Réglage de la bulle
10k41bkf3.book Seite 24 Donnerstag, 27. Mai 2004 11:50 11

25
Vue d’ensemble et utilisation
1
 Avertissement !
Contrôler la bonne fixation de
la valise-coffre après une
chute ou le renversement de
la moto !
La charge maximale admissible
est de 10 kg par valise !
Une limitation de vitesse de
130 km/h est recommandée
avec les valises-coffres

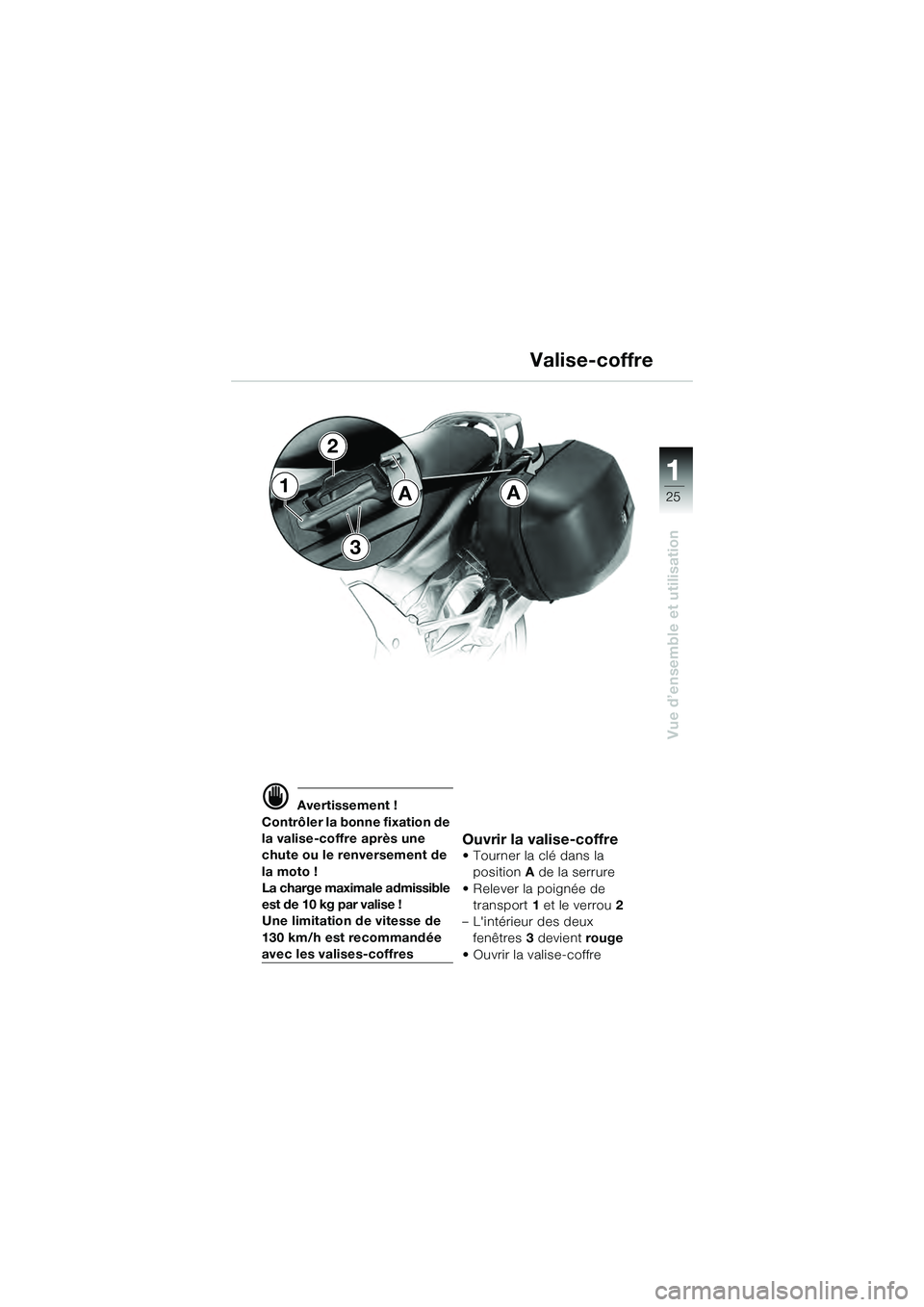

Ouvrir la valise-coffre
• Tourner la clé dans la position A de la serrure
• Relever la poignée de transport 1 et le verrou 2
– L'intérieur des deux fenêtres 3 devient rouge
• Ouvrir la valise-coffre
A Valise-coffre1
2
3
A
10k41bkf3.book Seite 25 Donnerstag, 27. Mai 2004 11:50 11

26
Vue d’ensemble et utilisation
1

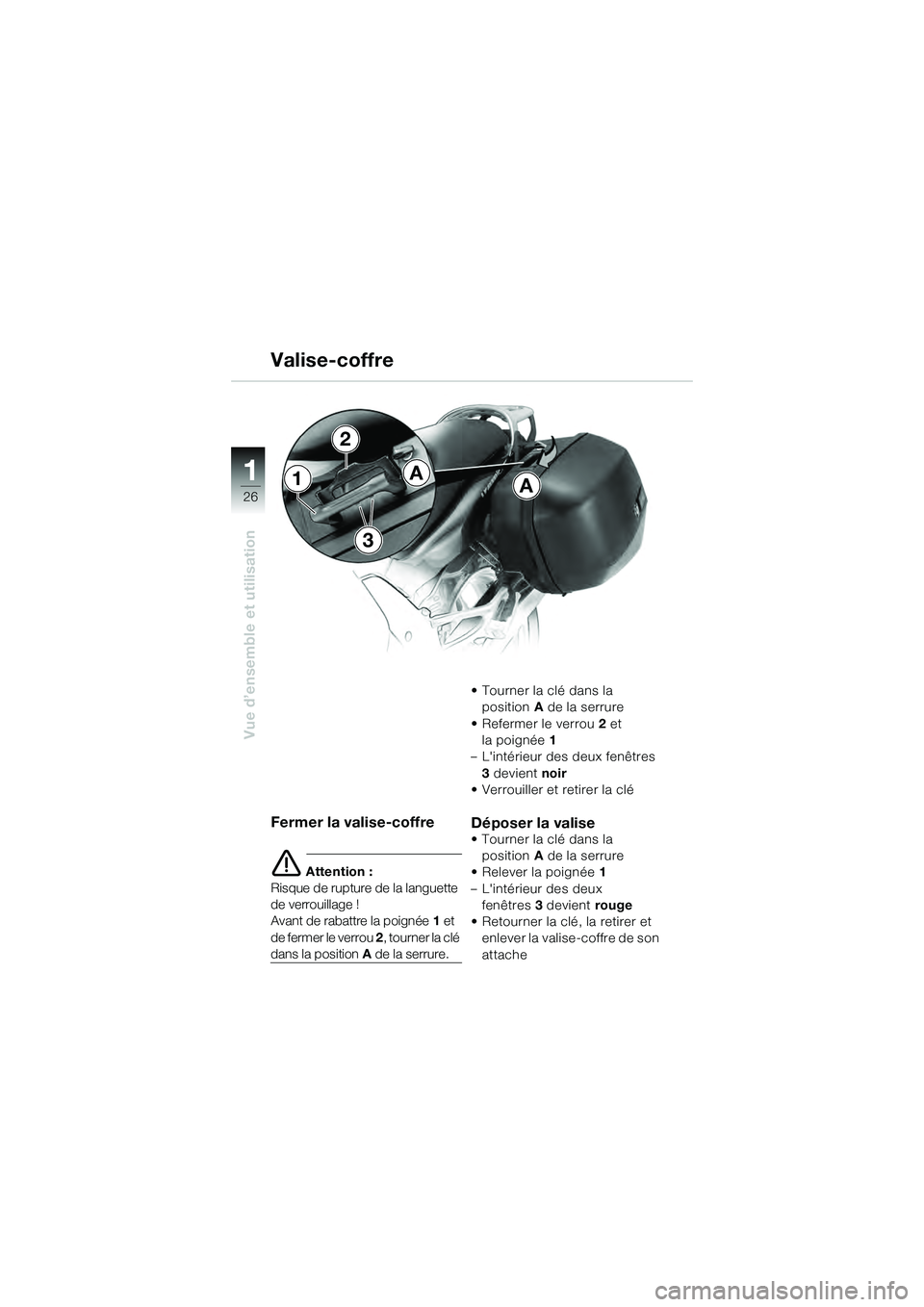

Fermer la valise-coffre
 Attention :
Risque de rupture de la languette
de verrouillage !
Avant de rabattre la poignée 1 et
d e f e r m e r l e v e r r o u 2 , tourner la clé
dans la position A de la serrure. • Tourner la clé dans la
position A de la serrure
• Refermer le verrou 2 et
la poignée 1
– L'intérieur des deux fenêtres 3 devient noir
• Verrouiller et retirer la clé
Déposer la valise• Tourner la clé dans la
position A de la serrure
• Relever la poignée 1
– L'intérieur des deux fenêtres 3 devient rouge
• Retourner la clé, la retirer et enlever la valise-coffre de son
attache
AA1
2
3
Valise-coffre
10k41bkf3.book Seite 26 Donnerstag, 27. Mai 2004 11:50 11

27
Vue d’ensemble et utilisation
1

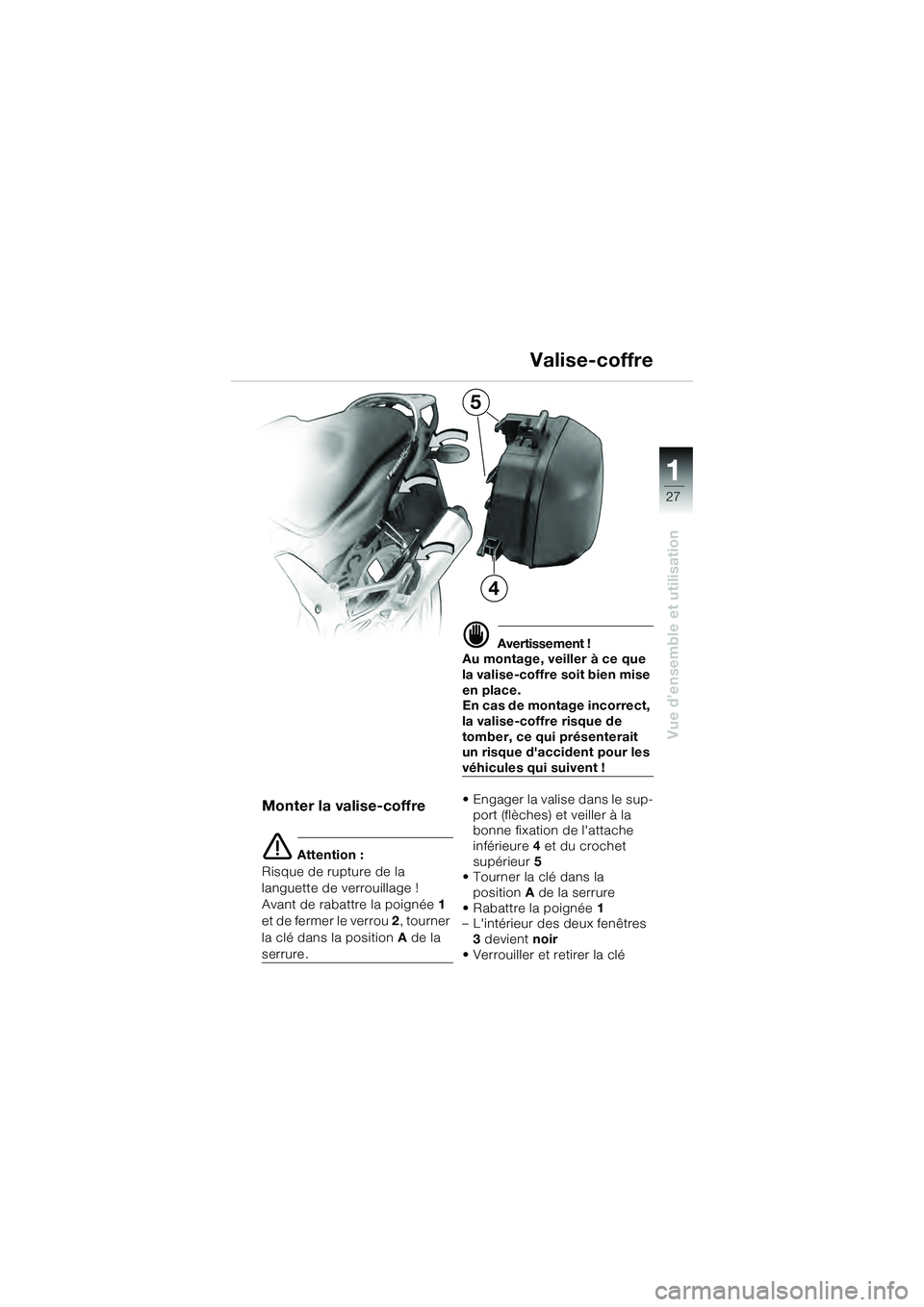

Valise-coffre
Monter la valise-coffre
 Attention :
Risque de rupture de la
languette de verrouillage !
Avant de rabattre la poignée 1
e t d e f e r m e r l e v e r r o u 2 , tourner
la clé dans la position A de la
serrure.
 Avertissement !
Au montage, veiller à ce que
la valise-coffre soit bien mise
en place.
En cas de montage incorrect,
la valise-coffre risque de
tomber, ce qui présenterait
un risque d'accident pour les
véhicules qui suivent !
• Engager la valise dans le sup- port (flèches) et veiller à la
bonne fixation de l'attache
inférieure 4 et du crochet
supérieur 5
• Tourner la clé dans la
position A de la serrure
• Rabattre la poignée 1
– L'intérieur des deux fenêtres
3 devient noir
• Verrouiller et retirer la clé
5
4
10k41bkf3.book Seite 27 Donnerstag, 27. Mai 2004 11:50 11

28
Contrôles de sécurité
2

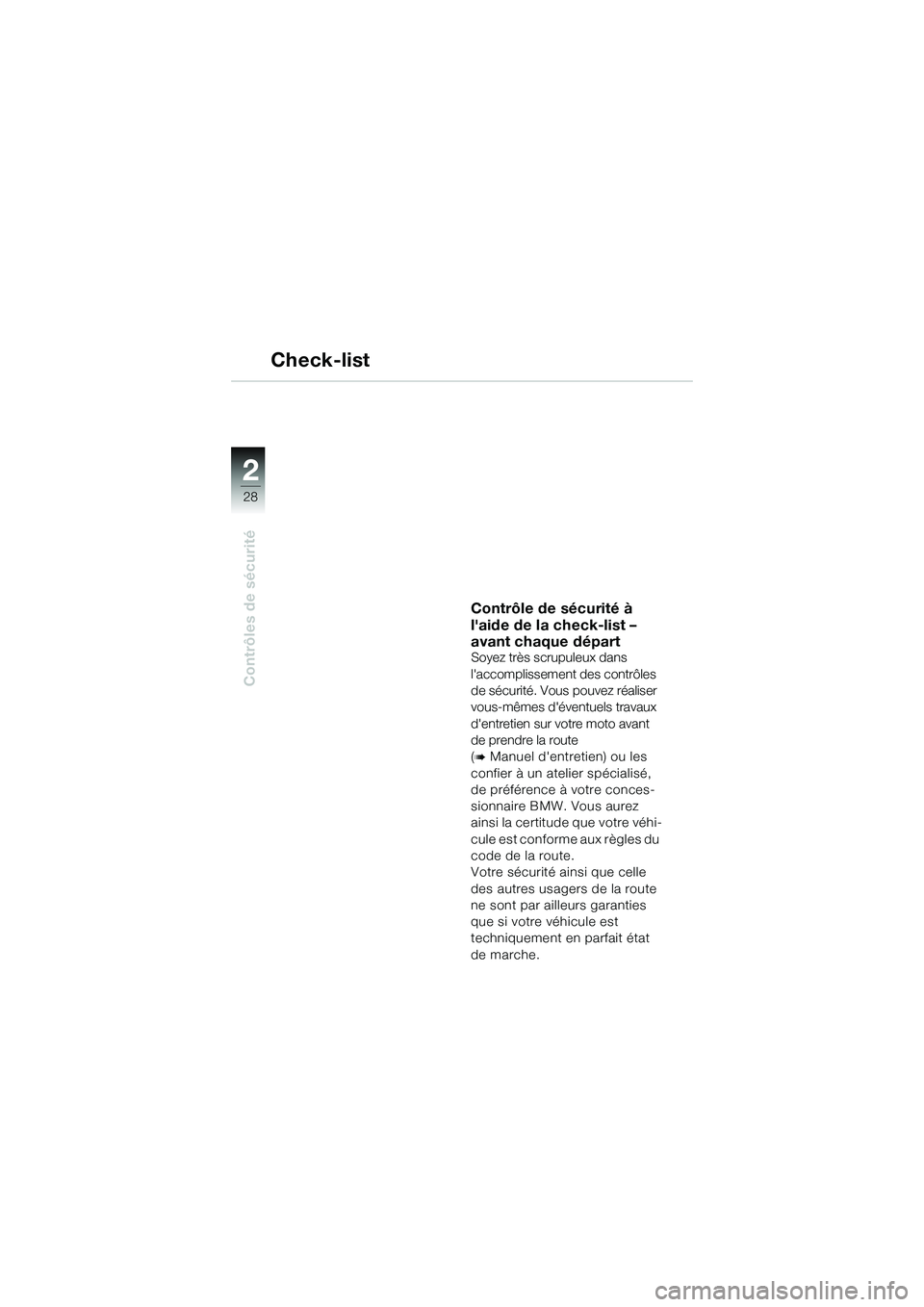

Check-list
Contrôle de sécurité à
l'aide de la check-list –
avant chaque départ
Soyez très scrupuleux dans
l'accomplissement des contrôles
de sécurité. Vous pouvez réaliser
vous-mêmes d'éventuels travaux
d'entretien sur votre moto avant
de prendre la route
(

Manuel d'entretien) ou les
confier à un atelier spécialisé,
de préférence à votre conces-
sionnaire BMW. Vous aurez
ainsi la certitude que votre véhi-
cule est conforme aux règles du
code de la route.
Votre sécurité ainsi que celle
des autres usagers de la route
ne sont par ailleurs garanties
que si votre véhicule est
techniquement en parfait état
de marche.
10k41bkf3.book Seite 28 Donnerstag, 27. Mai 2004 11:50 11

22
29
Contrôles de sécurité
2

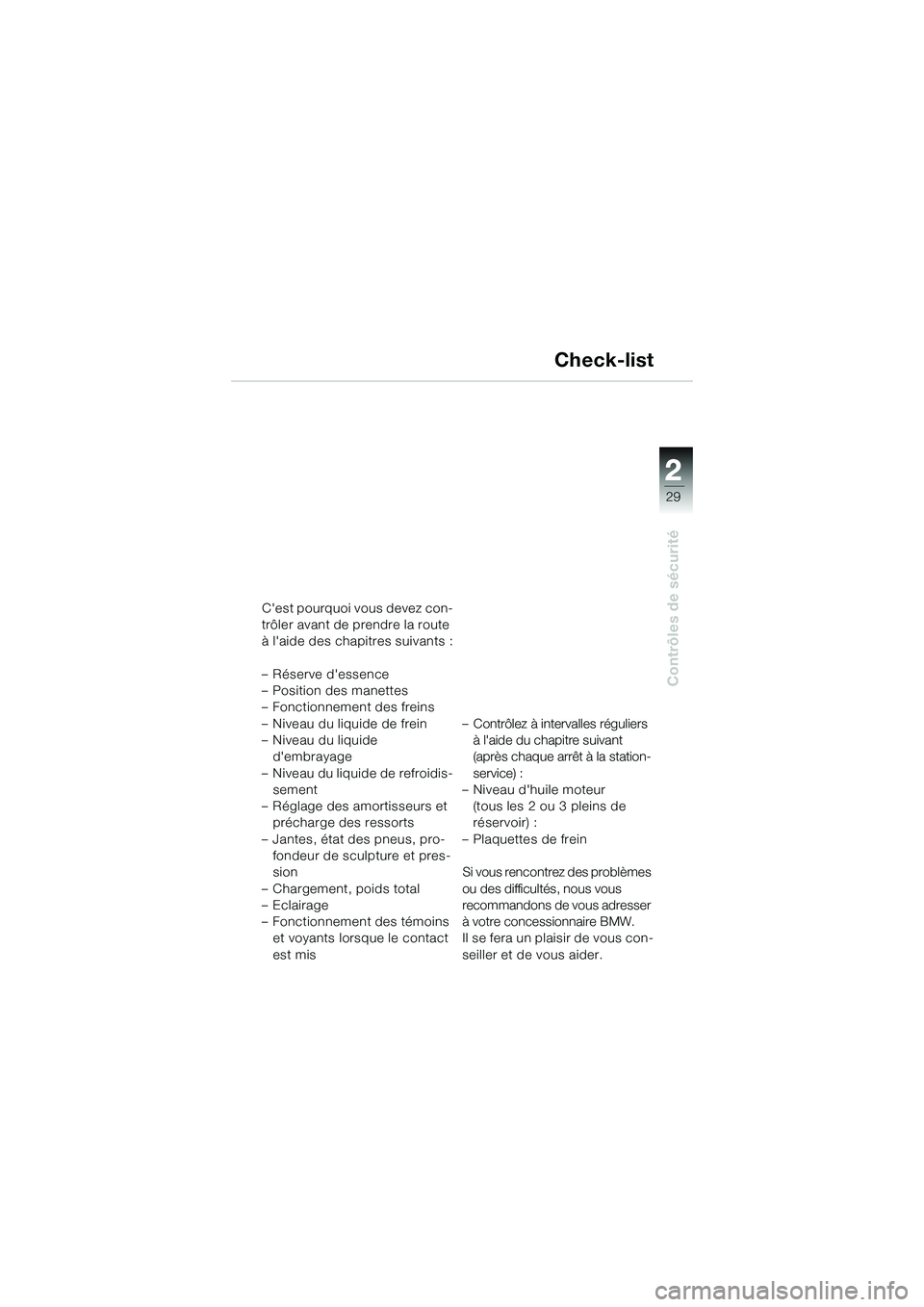

C'est pourquoi vous devez con-
trôler avant de prendre la route
à l'aide des chapitres suivants :
– Réserve d'essence
– Position des manettes
– Fonctionnement des freins
– Niveau du liquide de frein
– Niveau du liquide d'embrayage
– Niveau du liquide de refroidis- sement
– Réglage des amortisseurs et précharge des ressorts
– Jantes, état des pneus, pro- fondeur de sculpture et pres-
sion
– Chargement, poids total
–Eclairage
– Fonctionnement des témoins et voyants lorsque le contact
est mis – Contrôlez à intervalles réguliers
à l'aide du chapitre suivant
(après chaque arrêt à la station-
service) :
– Niveau d'huile moteur
(tous les 2 ou 3 pleins de
réservoir) :
– Plaquettes de frein
Si vous rencontrez des problèmes
ou des difficultés, nous vous
recommandons de vous adresser
à votre concessionnaire BMW.
Il se fera un plaisir de vous con-
seiller et de vous aider.
Check-list
10k41bkf3.book Seite 29 Donnerstag, 27. Mai 2004 11:50 11

30
Contrôles de sécurité
2

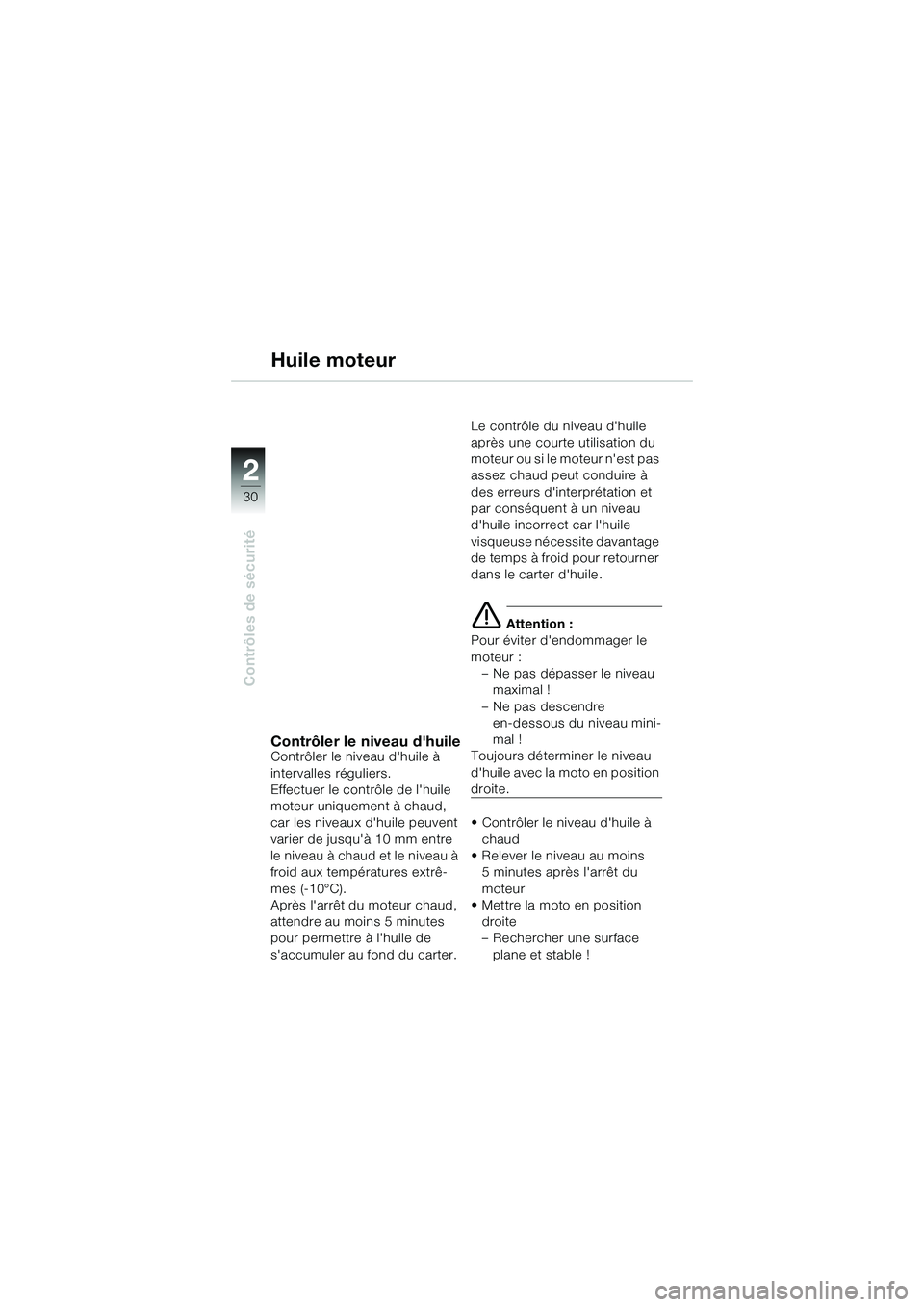

Huile moteur
Contrôler le niveau d'huileContrôler le niveau d'huile à
intervalles réguliers.
Effectuer le contrôle de l'huile
moteur uniquement à chaud,
car les niveaux d'huile peuvent
varier de jusqu'à 10 mm entre
le niveau à chaud et le niveau à
froid aux températures extrê-
mes (-10°C).
Après l'arrêt du moteur chaud,
attendre au moins 5 minutes
pour permettre à l'huile de
s'accumuler au fond du carter.Le contrôle du niveau d'huile
après une courte utilisation du
moteur ou si le moteur n'est pas
assez chaud peut conduire à
des erreurs d'interprétation et
par conséquent à un niveau
d'huile incorrect car l'huile
visqueuse nécessite davantage
de temps à froid pour retourner
dans le carter d'huile.

Attention :
Pour éviter d'endommager le
moteur :
– Ne pas dépasser le niveau maximal !
– Ne pas descendre en-dessous du niveau mini-
mal !
Toujours déterminer le niveau
d'huile avec la moto en position
droite.
• Contrôler le niveau d'huile à
chaud
• Relever le niveau au moins 5 minutes après l'arrêt du
moteur
• Mettre la moto en position
droite
– Rechercher une surface plane et stable !
10k41bkf3.book Seite 30 Donnerstag, 27. Mai 2004 11:50 11
