Page 57 of 100
22
55
Contrôles de sécurité
2

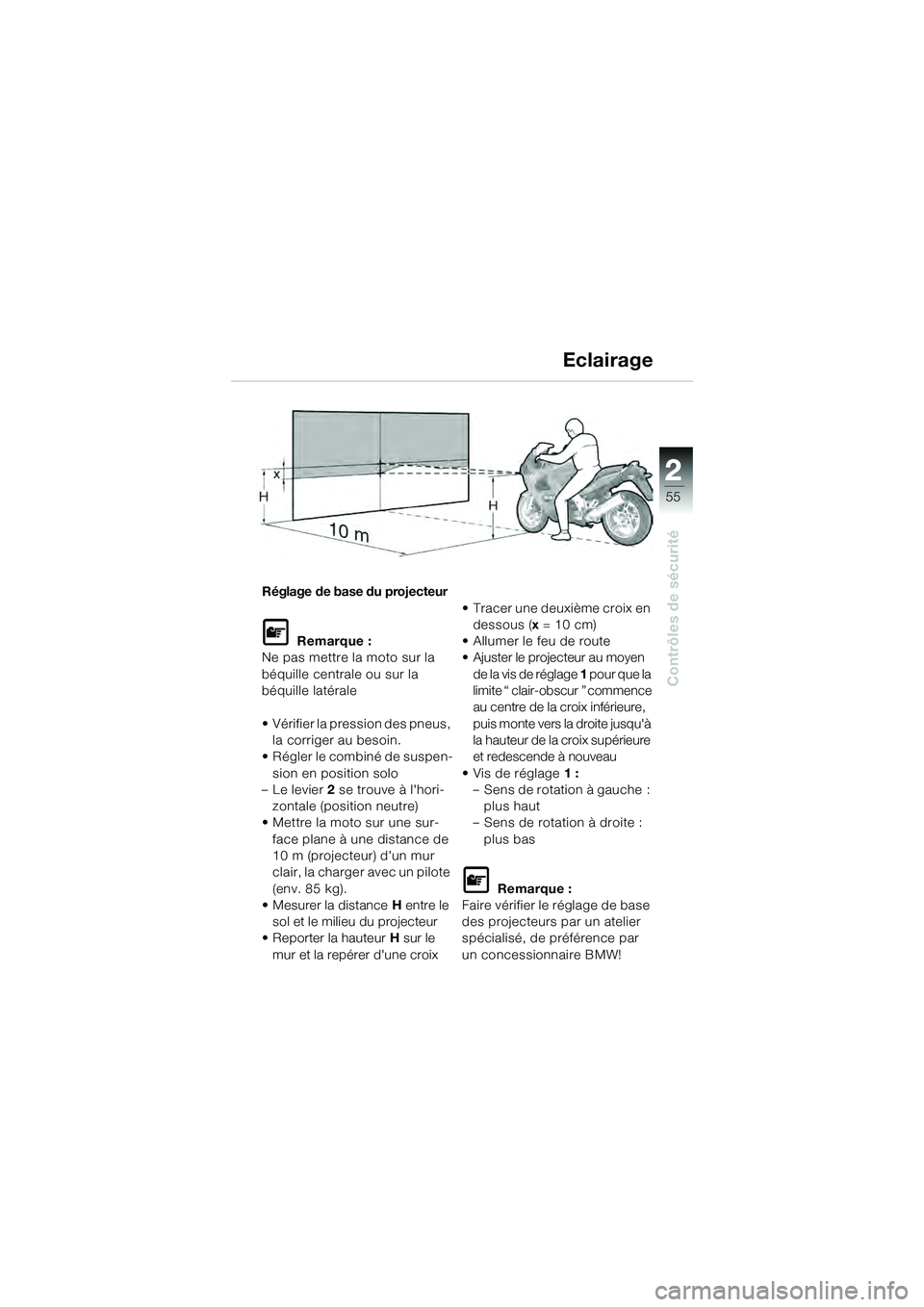

Réglage de base du projecteur
Remarque :
Ne pas mettre la moto sur la
béquille centrale ou sur la
béquille latérale
• Vérifier la pression des pneus, la corriger au besoin.
• Régler le combiné de suspen- sion en position solo
–Le levier 2 se trouve à l'hori-
zontale (position neutre)
• Mettre la moto sur une sur-
face plane à une distance de
10 m (projecteur) d'un mur
clair, la charger avec un pilote
(env. 85 kg).
• Mesurer la distance H entre le
sol et le milieu du projecteur
• Reporter la hauteur H sur le
mur et la repérer d'une croix • Tracer une deuxième croix en
dessous ( x= 10 cm)
• Allumer le feu de route
• Ajuster le projecteur au moyen de la vis de réglage 1 pour que la
limite “ clair-obscur ” commence
au centre de la croix inférieure,
puis monte vers la droite jusqu'à
la hauteur de la croix supérieure
et redescende à nouveau
• Vis de réglage 1 :
– Sens de rotation à gauche :
plus haut
– Sens de rotation à droite :
plus bas
Remarque :
Faire vérifier le réglage de base
des projecteurs par un atelier
spécialisé, de préférence par
un concessionnaire BMW!
Eclairage
10k41bkf3.book Seite 55 Donnerstag, 27. Mai 2004 11:50 11
Page 58 of 100
56
Démarrage - Conduite - Stationnement
3

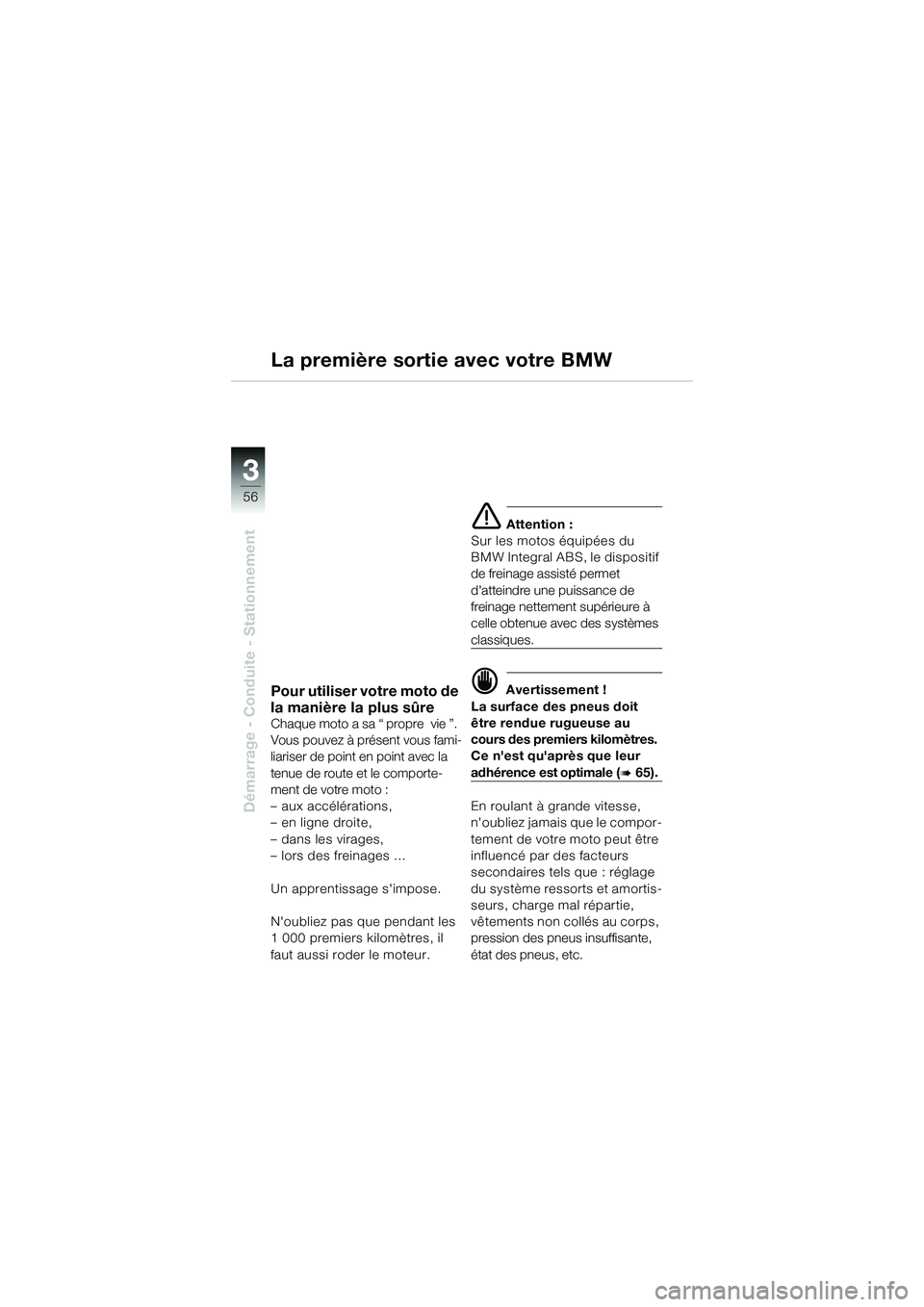

Pour utiliser votre moto de
la manière la plus sûre
Chaque moto a sa “ propre vie ”.
Vous pouvez à présent vous fami-
liariser de point en point avec la
tenue de route et le comporte-
ment de votre moto :
– aux accélérations,
– en ligne droite,
– dans les virages,
– lors des freinages …
Un apprentissage s'impose.
N'oubliez pas que pendant les
1 000 premiers kilomètres, il
faut aussi roder le moteur.
Attention :
Sur les motos équipées du
BMW Integral ABS, le dispositif
de freinage assisté permet
d'atteindre une puissance de
freinage nettement supérieure à
celle obtenue avec des systèmes
classiques.
Avertissement !
La surface des pneus doit
être rendue rugueuse au
cours des premiers kilomètres.
Ce n'est qu'après que leur
adhérence est optimale ( 65).
En roulant à grande vitesse,
n'oubliez jamais que le compor-
tement de votre moto peut être
influencé par des facteurs
secondaires tels que : réglage
du système ressorts et amortis-
seurs, charge mal répartie,
vêtements non collés au corps,
pression des pneus insuffisante,
état des pneus, etc.
La première sortie avec votre BMW
10k41bkf3.book Seite 56 Donnerstag, 27. Mai 2004 11:50 11
Page 59 of 100
3
57
Démarrage - Conduite - Stationnement

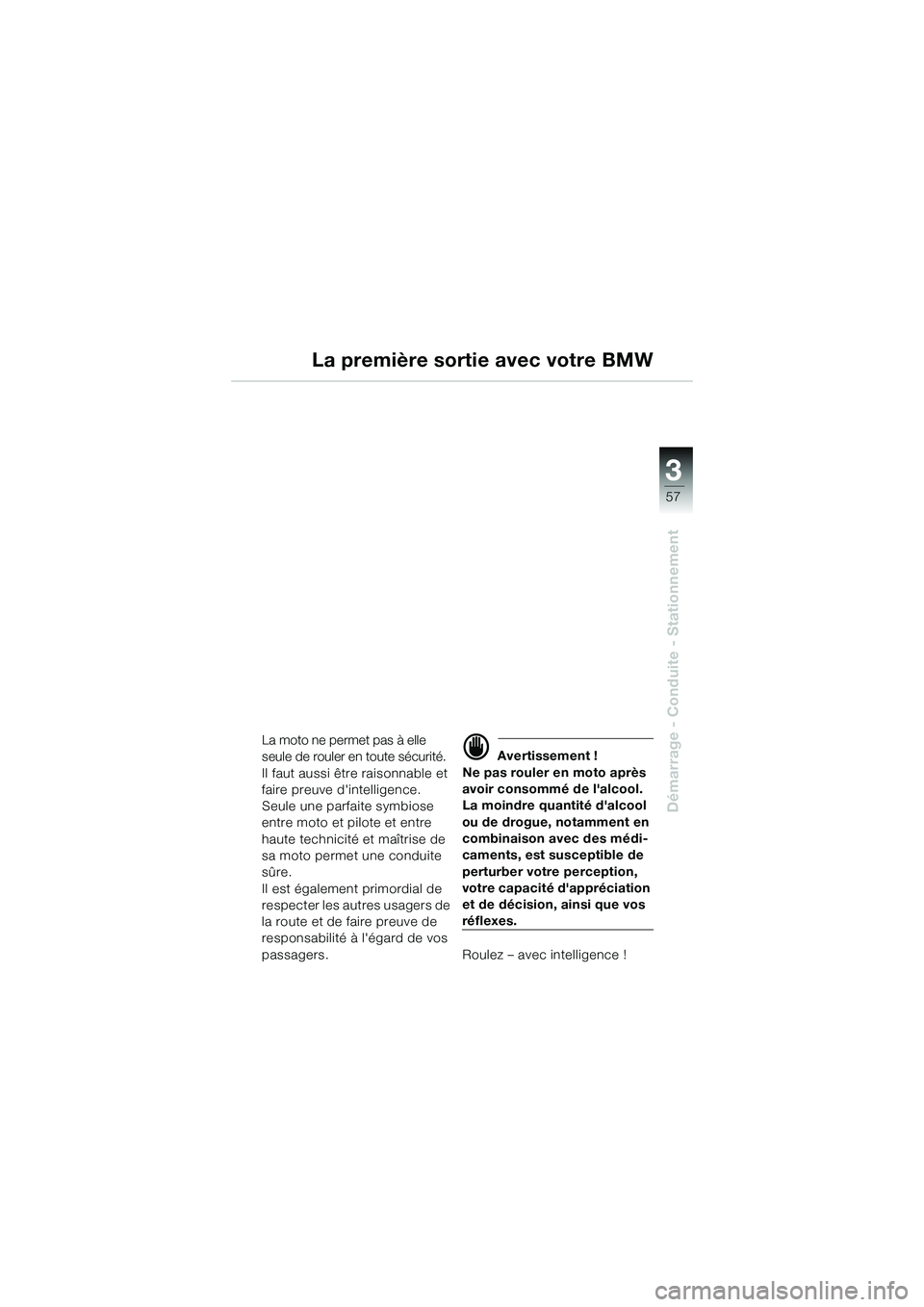

La première sortie avec votre BMW
La moto ne permet pas à elle
seule de rouler en toute sécurité.
Il faut aussi être raisonnable et
faire preuve d'intelligence.
Seule une parfaite symbiose
entre moto et pilote et entre
haute technicité et maîtrise de
sa moto permet une conduite
sûre.
Il est également primordial de
respecter les autres usagers de
la route et de faire preuve de
responsabilité à l'égard de vos
passagers.
Avertissement !
Ne pas rouler en moto après
avoir consommé de l'alcool.
La moindre quantité d'alcool
ou de drogue, notamment en
combinaison avec des médi-
caments, est susceptible de
perturber votre perception,
votre capacité d'appréciation
et de décision, ainsi que vos
réflexes.
Roulez – avec intelligence !
10k41bkf3.book Seite 57 Donnerstag, 27. Mai 2004 11:50 11
Page 60 of 100
58
Démarrage - Conduite - Stationnement
3

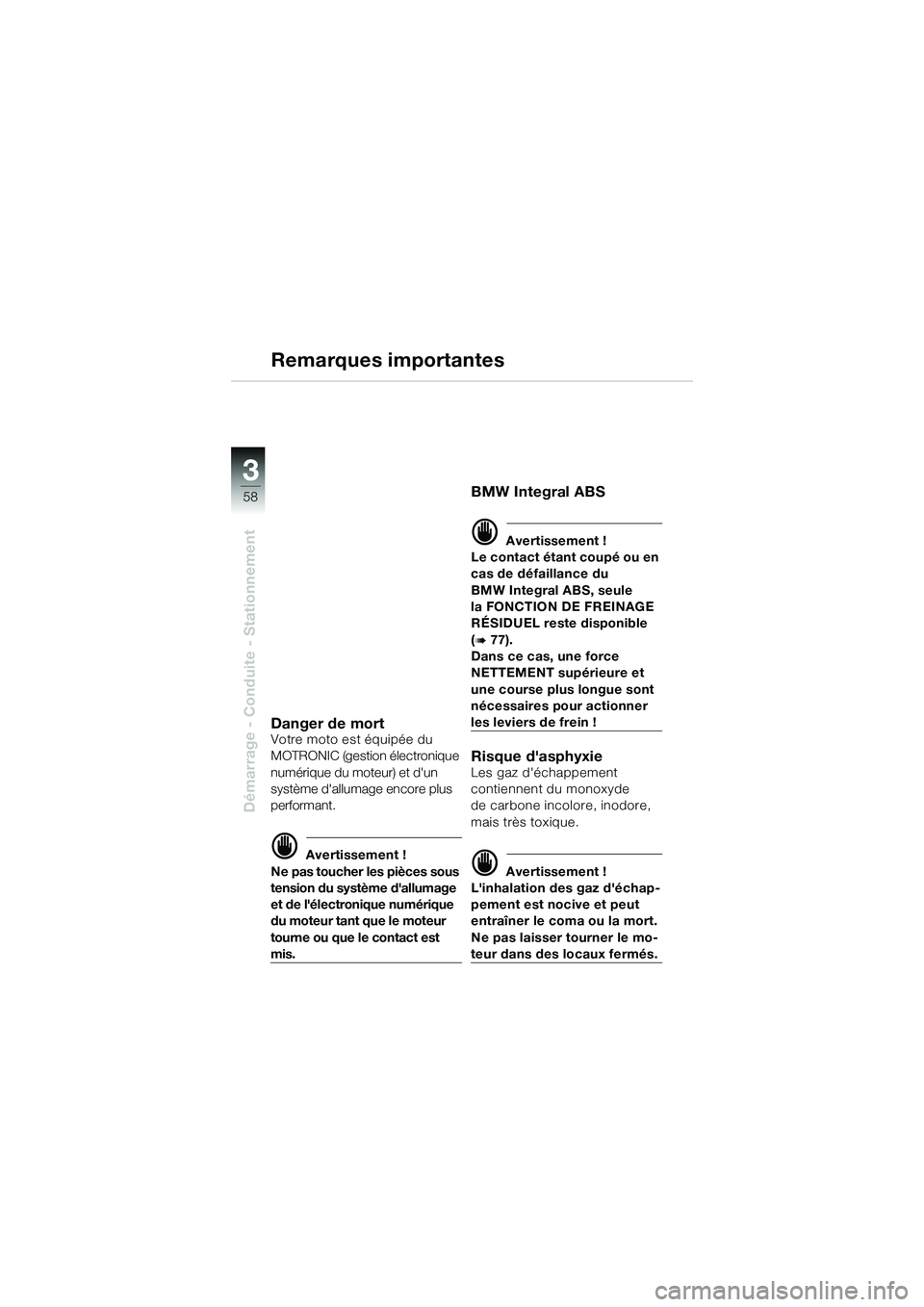

Remarques importantes
Danger de mortVotre moto est équipée du
MOTRONIC (gestion électronique
numérique du moteur) et d'un
système d'allumage encore plus
performant.
Avertissement !
Ne pas toucher les pièces sous
tension du système d'allumage
et de l'électronique numérique
du moteur tant que le moteur
tourne ou que le contact est
mis.
BMW Integral ABS
Avertissement !
Le contact étant coupé ou en
cas de défaillance du
BMW Integral ABS, seule
la FONCTION DE FREINAGE
RÉSIDUEL reste disponible
(
77).
Dans ce cas, une force
NETTEMENT supérieure et
une course plus longue sont
nécessaires pour actionner
les leviers de frein !
Risque d'asphyxieLes gaz d'échappement
contiennent du monoxyde
de carbone incolore, inodore,
mais très toxique.
Avertissement !
L'inhalation des gaz d'échap-
pement est nocive et peut
entraîner le coma ou la mort.
Ne pas laisser tourner le mo-
teur dans des locaux fermés.
10k41bkf3.book Seite 58 Donnerstag, 27. Mai 2004 11:50 11
Page 61 of 100
3
59
Démarrage - Conduite - Stationnement

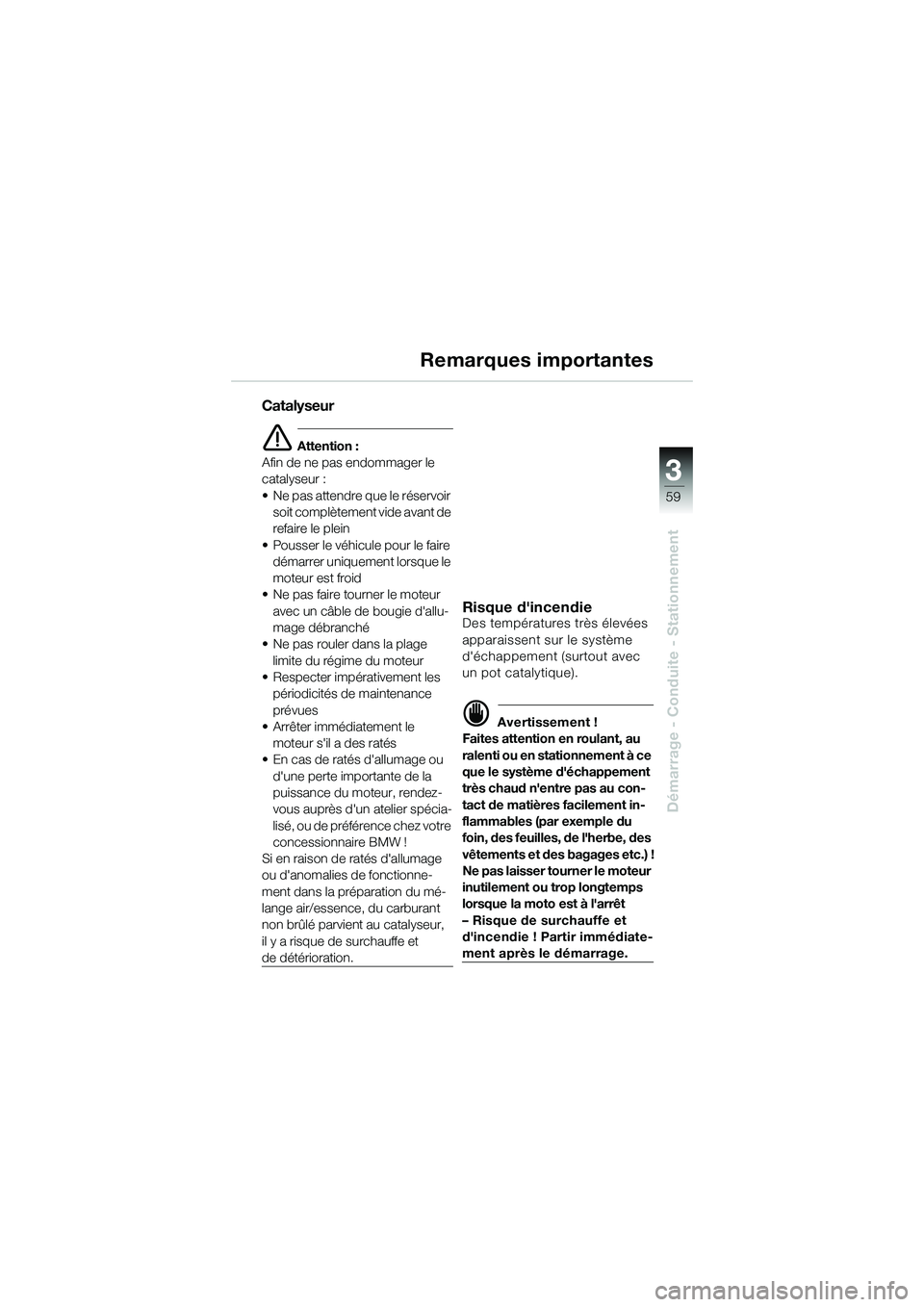

Remarques importantes
Catalyseur
Attention :
Afin de ne pas endommager le
catalyseur :
• Ne pas attendre que le réservoir soit complètement vide avant de
refaire le plein
• Pousser le véhicule pour le faire démarrer uniquement lorsque le
moteur est froid
• Ne pas faire tourner le moteur
avec un câble de bougie d'allu-
mage débranché
• Ne pas rouler dans la plage
limite du régime du moteur
• Respecter impérativement les
périodicités de maintenance
prévues
• Arrêter immédiatement le
moteur s'il a des ratés
• En cas de ratés d'allumage ou
d'une perte importante de la
puissance du moteur, rendez-
vous auprès d'un atelier spécia-
lisé, ou de préférence chez votre
concessionnaire BMW !
Si en raison de ratés d'allumage
ou d'anomalies de fonctionne-
ment dans la préparation du mé-
lange air/essence, du carburant
non brûlé parvient au catalyseur,
il y a risque de surchauffe et
de détérioration.
Risque d'incendieDes températures très élevées
apparaissent sur le système
d'échappement (surtout avec
un pot catalytique).
Avertissement !
Faites attention en roulant, au
ralenti ou en stationnement à ce
que le système d'échappement
très chaud n'entre pas au con-
tact de matières facilement in-
flammables (par exemple du
foin, des feuilles, de l'herbe, des
vêtements et des bagages etc.) !
Ne pas laisser tourner le moteur
inutilement ou trop longtemps
lorsque la moto est à l'arrêt
– Risque de surchauffe et
d'incendie ! Partir immédiate-
ment après le démarrage.
10k41bkf3.book Seite 59 Donnerstag, 27. Mai 2004 11:50 11
Page 62 of 100
60
Démarrage - Conduite - Stationnement
3

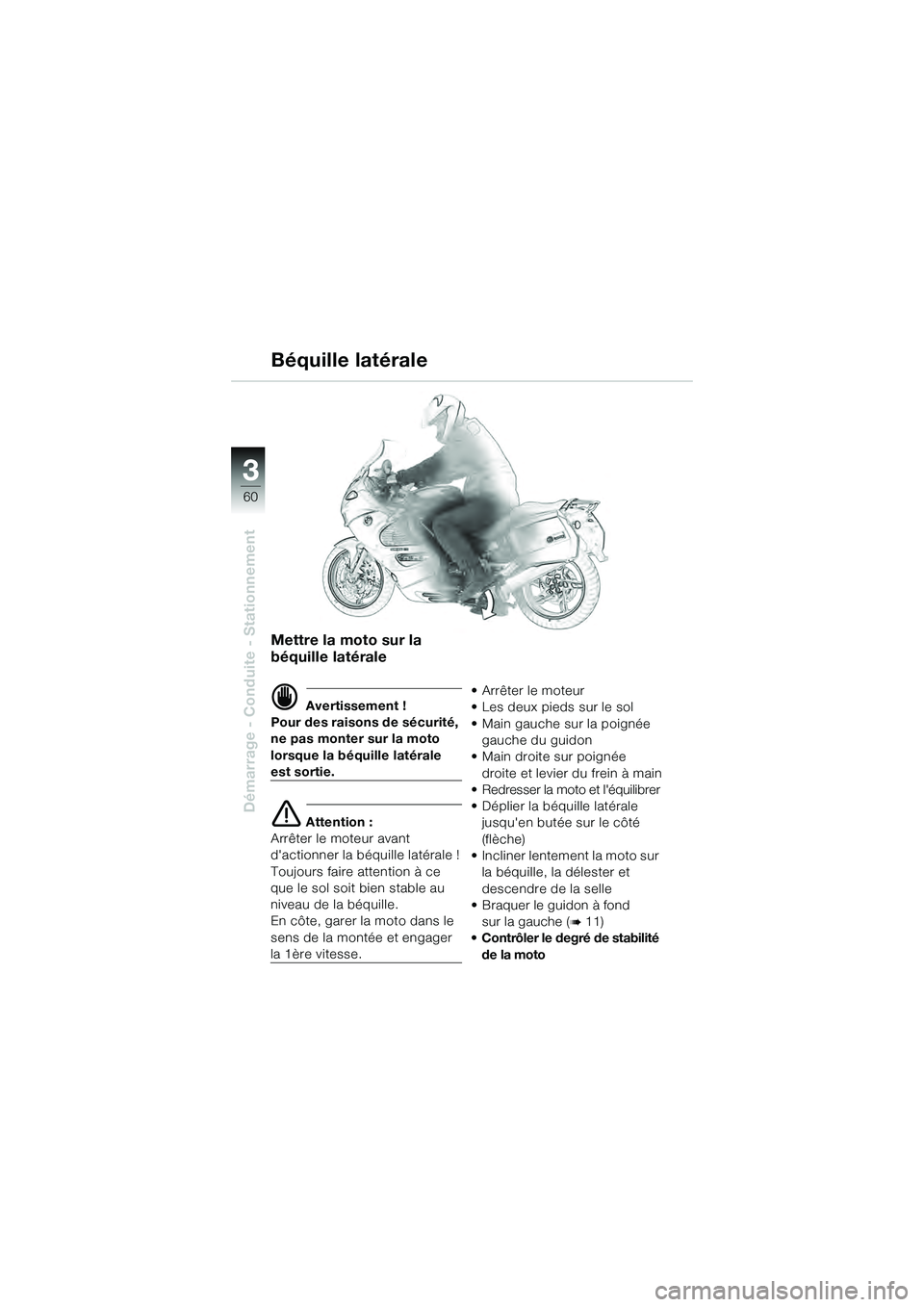

Mettre la moto sur la
béquille latérale
Avertissement !
Pour des raisons de sécurité,
ne pas monter sur la moto
lorsque la béquille latérale
est sortie.
Attention :
Arrêter le moteur avant
d'actionner la béquille latérale !
Toujours faire attention à ce
que le sol soit bien stable au
niveau de la béquille.
En côte, garer la moto dans le
sens de la montée et engager
la 1ère vitesse. • Arrêter le moteur
• Les deux pieds sur le sol
• Main gauche sur la poignée
gauche du guidon
• Main droite sur poignée droite et levier du frein à main
• Redresser la moto et l'équilibrer
• Déplier la béquille latérale jusqu'en butée sur le côté
(flèche)
• Incliner lentement la moto sur la béquille, la délester et
descendre de la selle
• Braquer le guidon à fond
sur la gauche (
11)
• Contrôler le degré de stabilité
de la moto
Béquille latérale
10k41bkf3.book Seite 60 Donnerstag, 27. Mai 2004 11:50 11
Page 63 of 100
3
61
Démarrage - Conduite - Stationnement

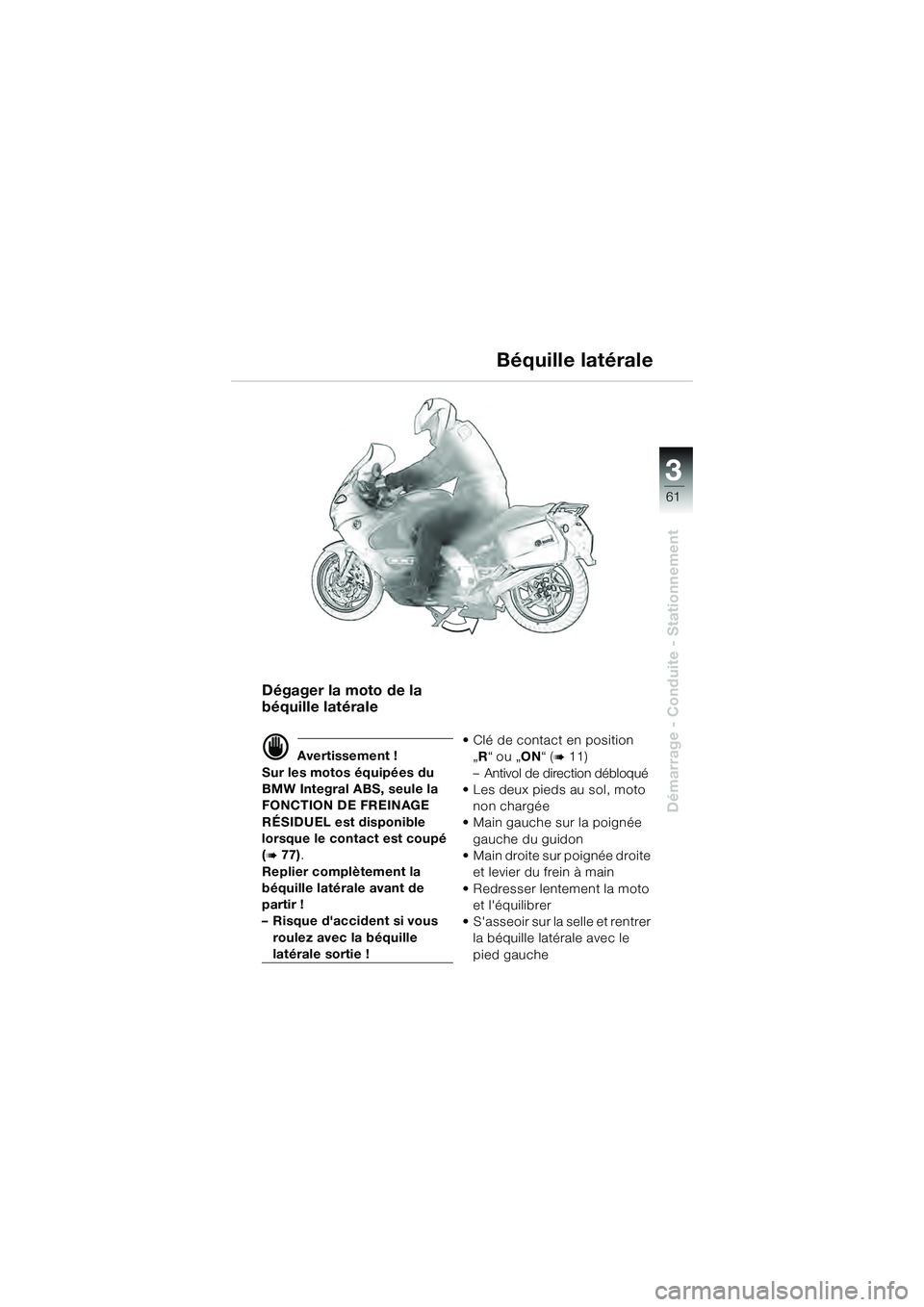

Dégager la moto de la
béquille latérale
Avertissement !
Sur les motos équipées du
BMW Integral ABS, seule la
FONCTION DE FREINAGE
RÉSIDUEL est disponible
lorsque le contact est coupé
(
77) .
Replier complètement la
béquille latérale avant de
partir !
– Risque d'accident si vous roulez avec la béquille
latérale sortie ! • Clé de contact en position
„R “ ou „ ON“ (
11)
– Antivol de direction débloqué
• Les deux pieds au sol, moto
non chargée
• Main gauche sur la poignée
gauche du guidon
• Main droite sur poignée droite et levier du frein à main
• Redresser lentement la moto et l'équilibrer
• S'asseoir sur la selle et rentrer la béquille latérale avec le
pied gauche
Béquille latérale
10k41bkf3.book Seite 61 Donnerstag, 27. Mai 2004 11:50 11
Page 64 of 100
62
Démarrage - Conduite - Stationnement
3

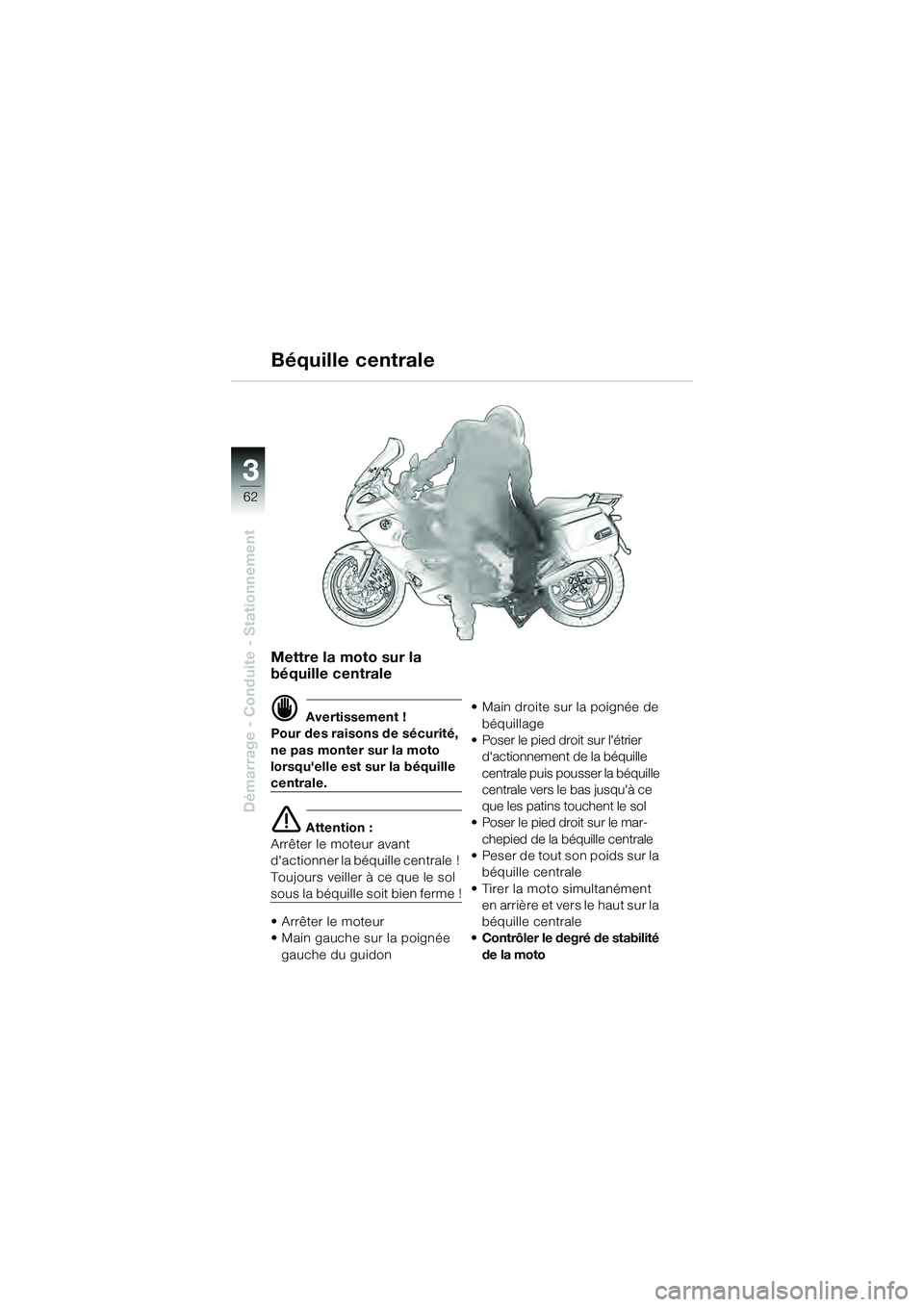

Mettre la moto sur la
béquille centrale
Avertissement !
Pour des raisons de sécurité,
ne pas monter sur la moto
lorsqu'elle est sur la béquille
centrale.
Attention :
Arrêter le moteur avant
d'actionner la béquille centrale !
Toujours veiller à ce que le sol
sous la béquille soit bien ferme !
• Arrêter le moteur
• Main gauche sur la poignée gauche du guidon • Main droite sur la poignée de
béquillage
• Poser le pied droit sur l'étrier
d'actionnement de la béquille
centrale puis pousser la béquille
centrale vers le bas jusqu'à ce
que les patins touchent le sol
• Poser le pied droit sur le mar-
chepied de la béquille centrale
• Peser de tout son poids sur la béquille centrale
• Tirer la moto simultanément en arrière et vers le haut sur la
béquille centrale
• Contrôler le degré de stabilité
de la moto
Béquille centrale
10k41bkf3.book Seite 62 Donnerstag, 27. Mai 2004 11:50 11
