2004 BMW MOTORRAD K 1200 GT Livret de bord (in French)

BMW Motorrad
Livret de bord
K 1200 GT
10k41bkf3.book Seite 97 Donnerstag, 27. Mai 2004 11:55 11

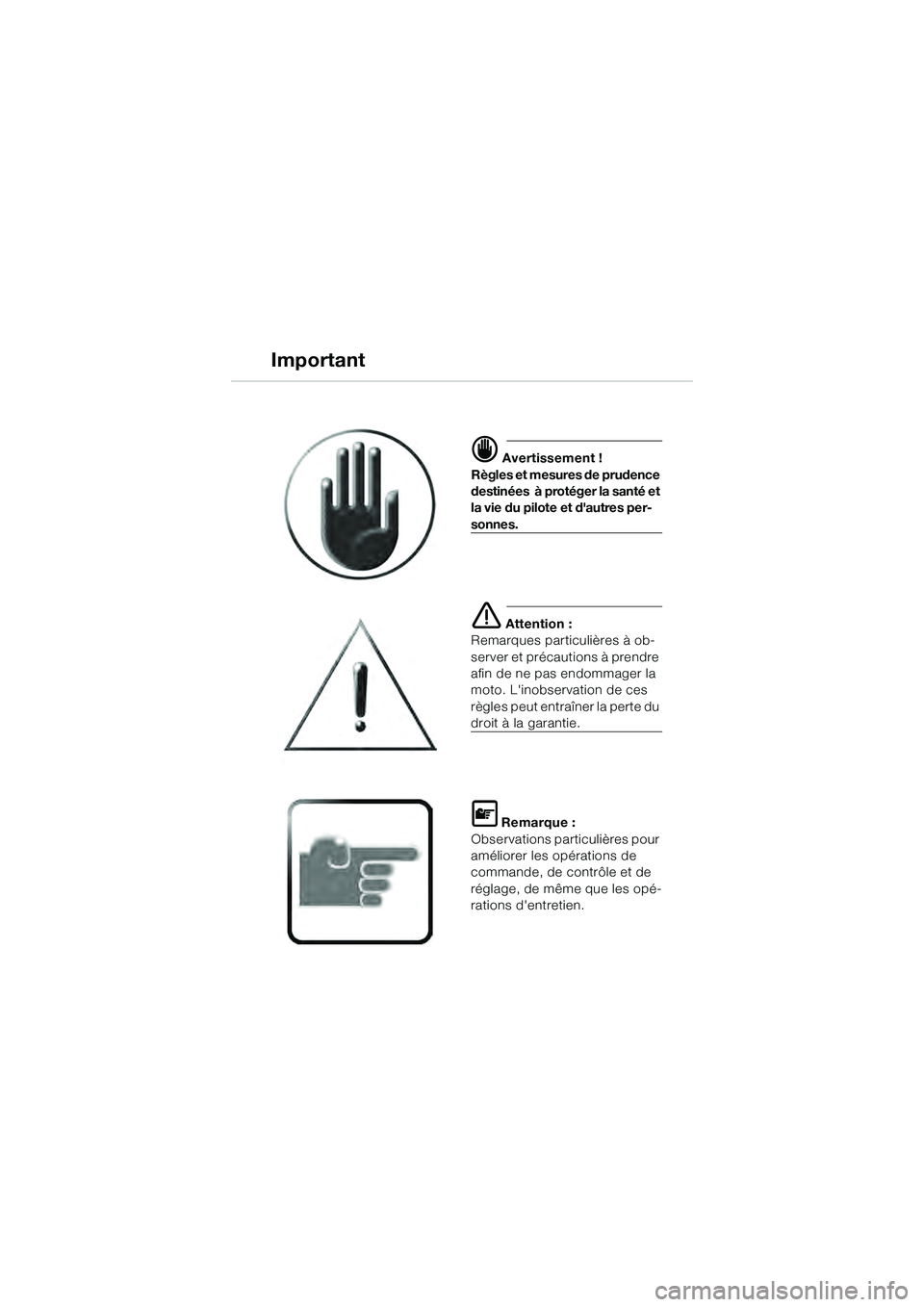

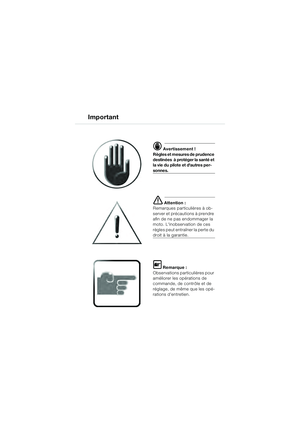

Avertissement !
Règles et mesures de prudence
destinées à protéger la santé et
la vie du pilote et d'autres per-
sonnes.
 Attention :
Remarques particulières à ob-
server et précautions à prendre
afin de ne pas endommager la
moto. L'inobservation de ces
règles peut entraîner la perte du
droit à la garantie.
 Remarque :
Observations particulières pour
améliorer les opérations de
commande, de contrôle et de
réglage, de même que les opé-
rations d'entretien.
Important
10k41bkf3.book Seite 1 Donnerstag, 27. Mai 2004 11:55 11

1
Introduction
i

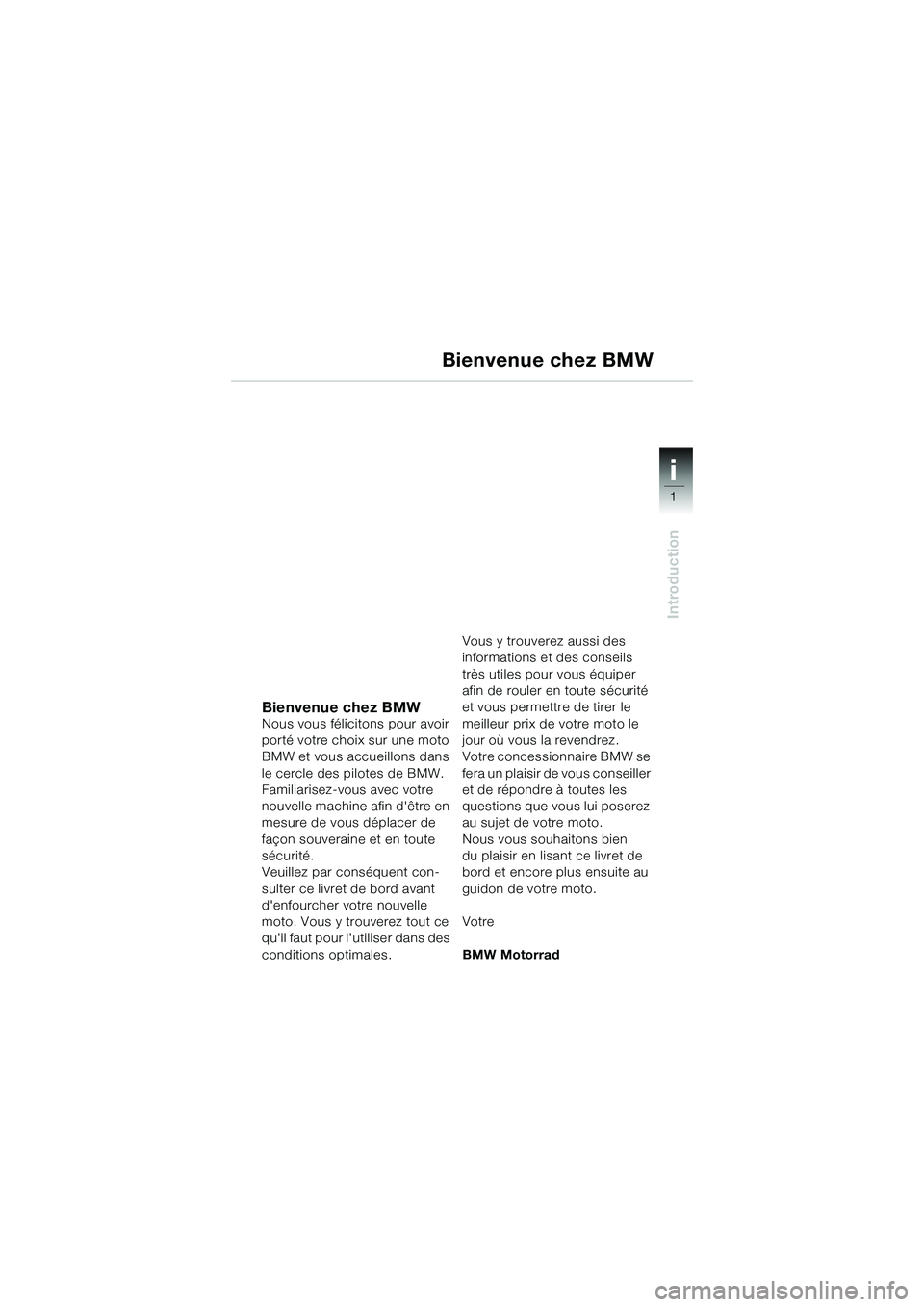

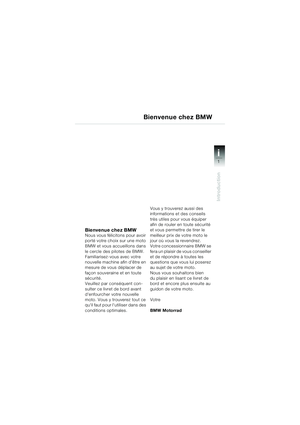

Bienvenue chez BMWNous vous félicitons pour avoir
porté votre choix sur une moto
BMW et vous accueillons dans
le cercle des pilotes de BMW.
Familiarisez-vous avec votre
nouvelle machine afin d'être en
mesure de vous déplacer de
façon souveraine et en toute
sécurité.
Veuillez par conséquent con-
sulter ce livret de bord avant
d'enfourcher votre nouvelle
moto. Vous y trouverez tout ce
qu'il faut pour l'utiliser dans des
conditions optimales.Vous y trouverez aussi des
informations et des conseils
très utiles pour vous équiper
afin de rouler en toute sécurité
et vous permettre de tirer le
meilleur prix de votre moto le
jour où vous la revendrez.
Votre concessionnaire BMW se
fera un plaisir de vous conseiller
et de répondre à toutes les
questions que vous lui poserez
au sujet de votre moto.
Nous vous souhaitons bien
du plaisir en lisant ce livret de
bord et encore plus ensuite au
guidon de votre moto.
Votre
BMW Motorrad
Bienvenue chez BMW
10k41bkf3.book Seite 1 Donnerstag, 27. Mai 2004 11:50 11

2
Introduction
i
Vue d'ensemble et utilisation
Vue d'ensemble côté gauche 4
Vue d'ensemble côté droit .... 5
Cockpit ................................. 6

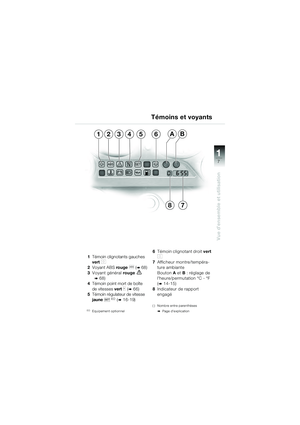

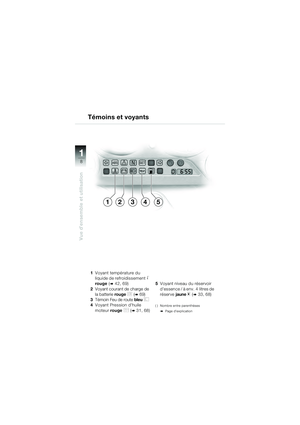

Témoins et voyants ............ 7-8

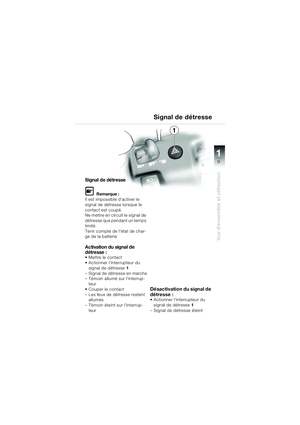

Signal de détresse ................ 9

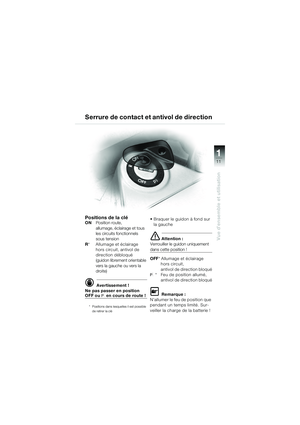

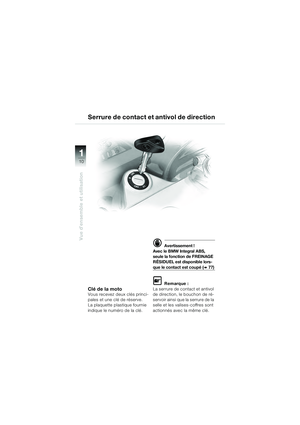

Serrure de contact et
antivol de direction ......... 10-11

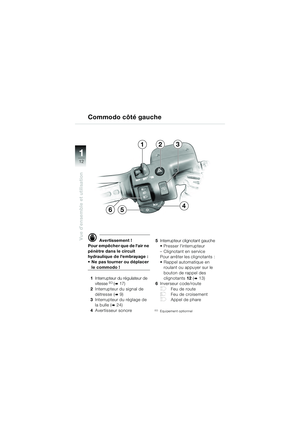

Commodo côté gauche ...... 12

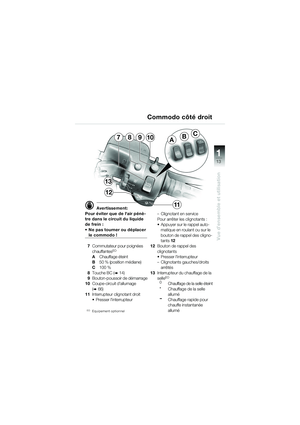

Commodo côté droit ........... 13

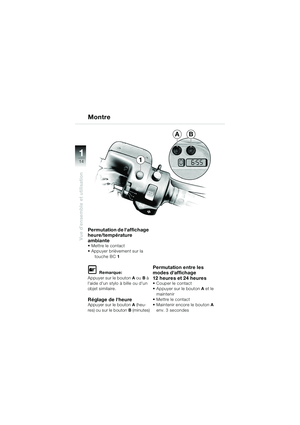

Montre ................................ 14

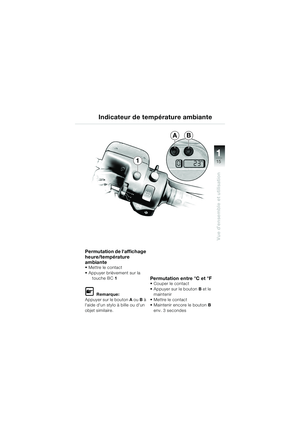

Indicateur de température
ambiante ............................. 15

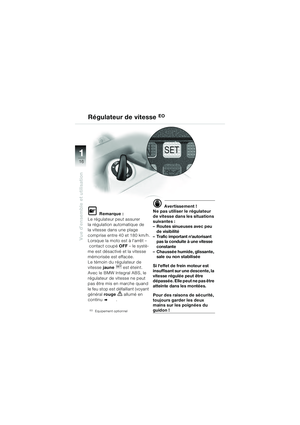

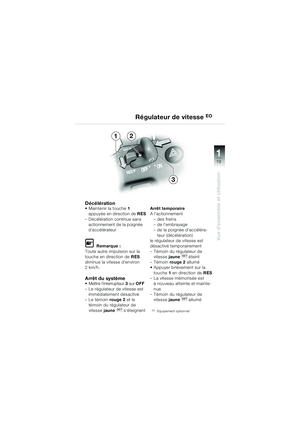

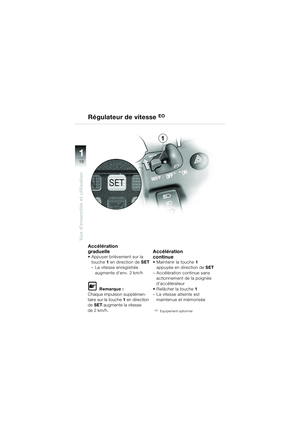

Régulateur de vitesse..... 16-19
Réglage du repose-pied .....20-21

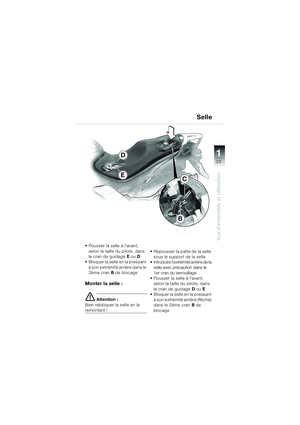

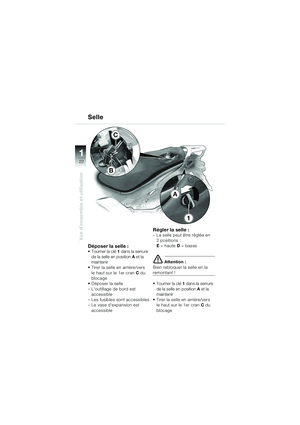

Selle ............................... 22-23

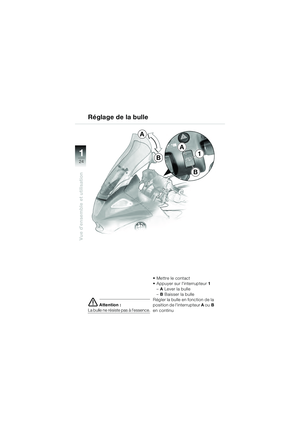

Réglage de la bulle.............. 24

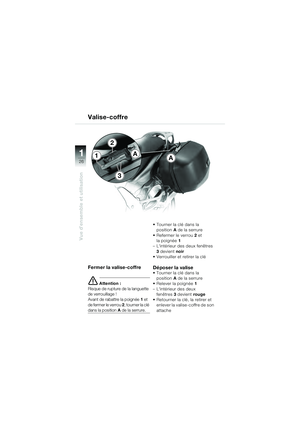

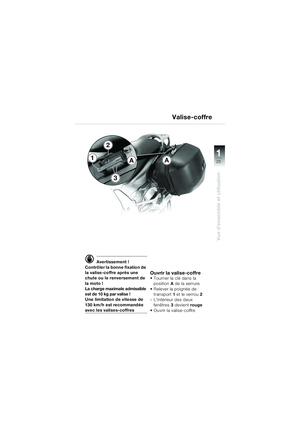

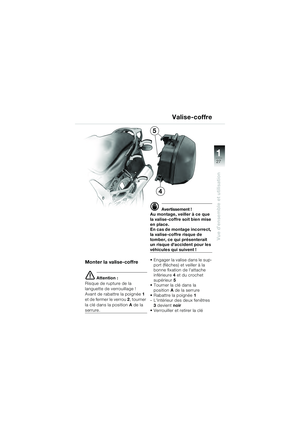

Valise-coffre ................... 25-27Contrôle de sécurité

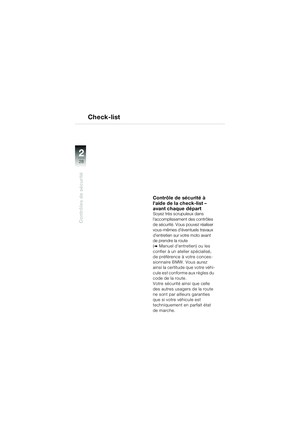

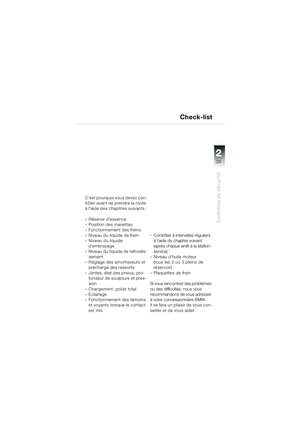

Check-list ...................... 28-29

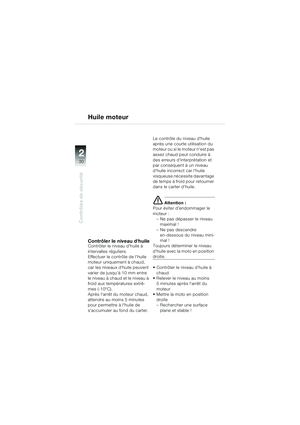

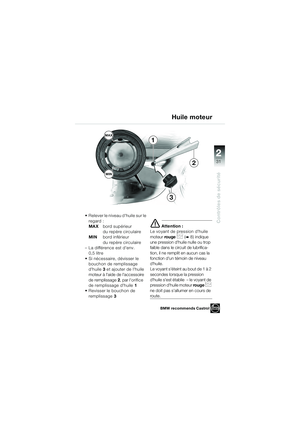

Huile moteur ................. 30-31

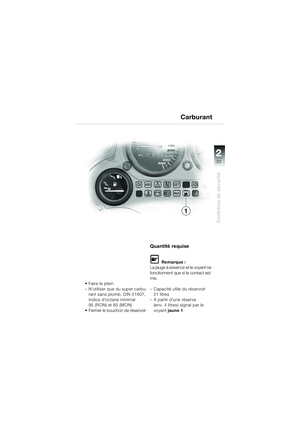

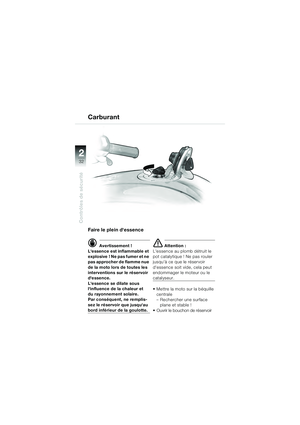

Carburant....................... 32-33

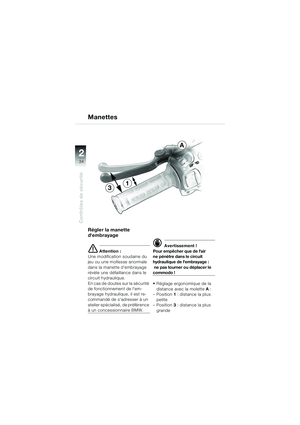

Manettes ........................ 34-35

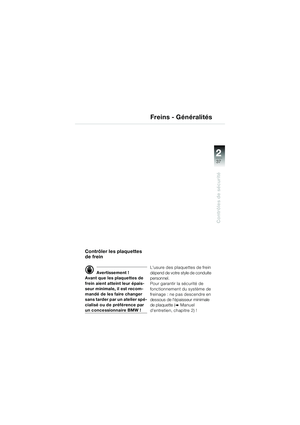

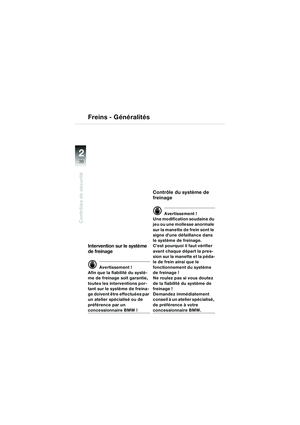

Freins - Généralités ........ 36-37
Freins -

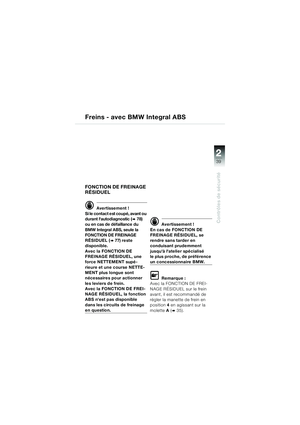

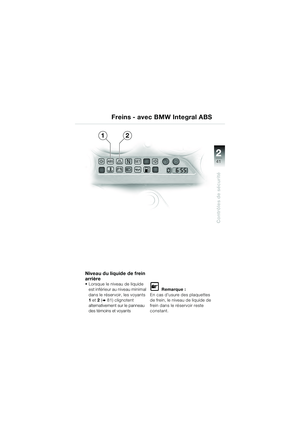

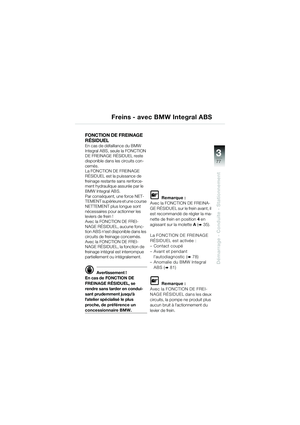

avec BMW Integral ABS..... 38-41

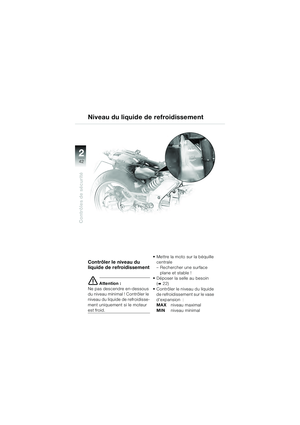

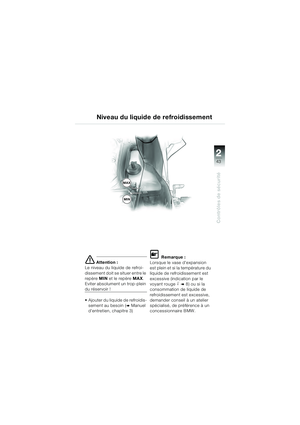

Niveau du liquide
de refroidissement.............. 42-43

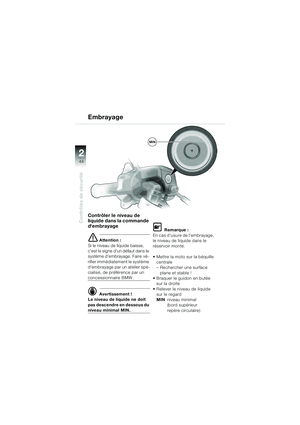

Embrayage.......................... 44

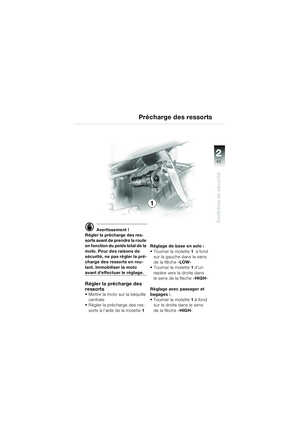

Précharge des ressorts ....... 45

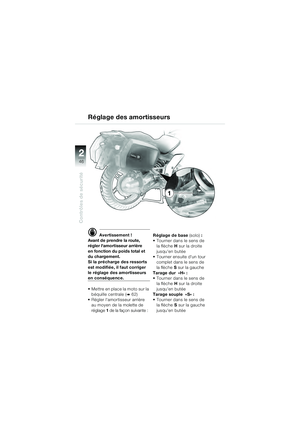

Réglage des amortisseurs ....... 46

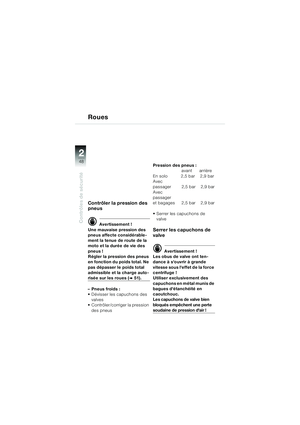

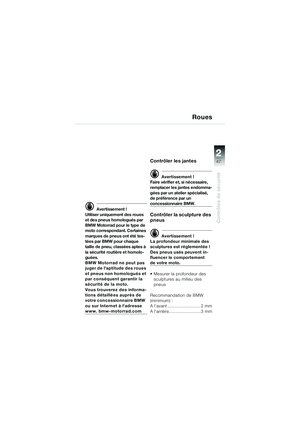

Roues.................................. 47-48

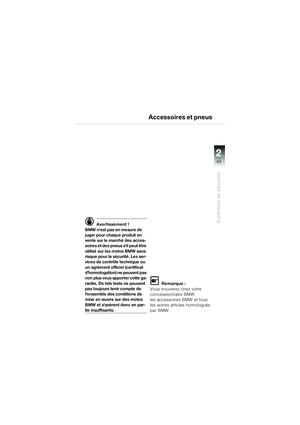

Accessoires et pneus............... 49

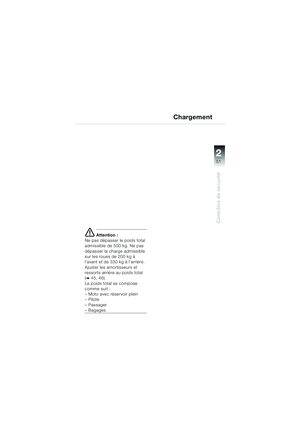

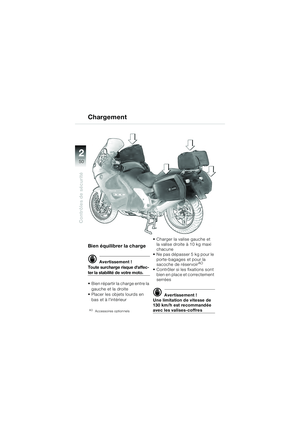

Chargement ................... 50-51

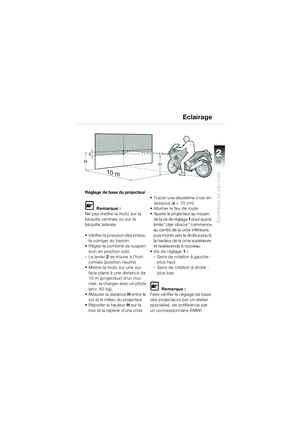

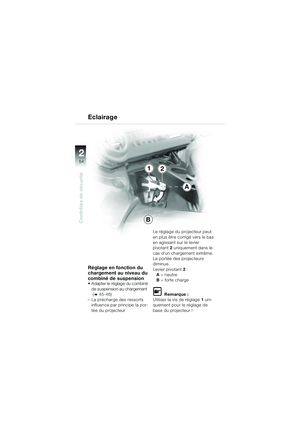

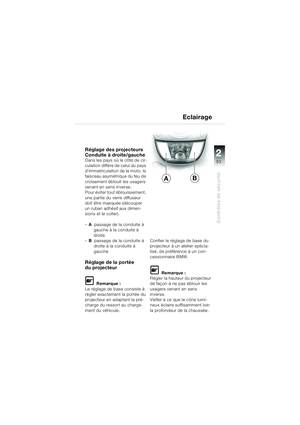

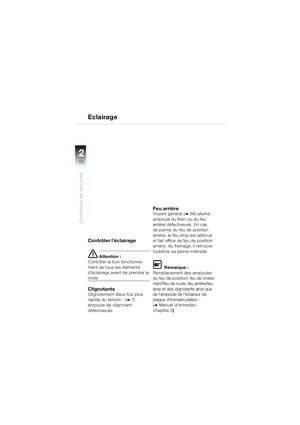

Eclairage ........................ 52-55

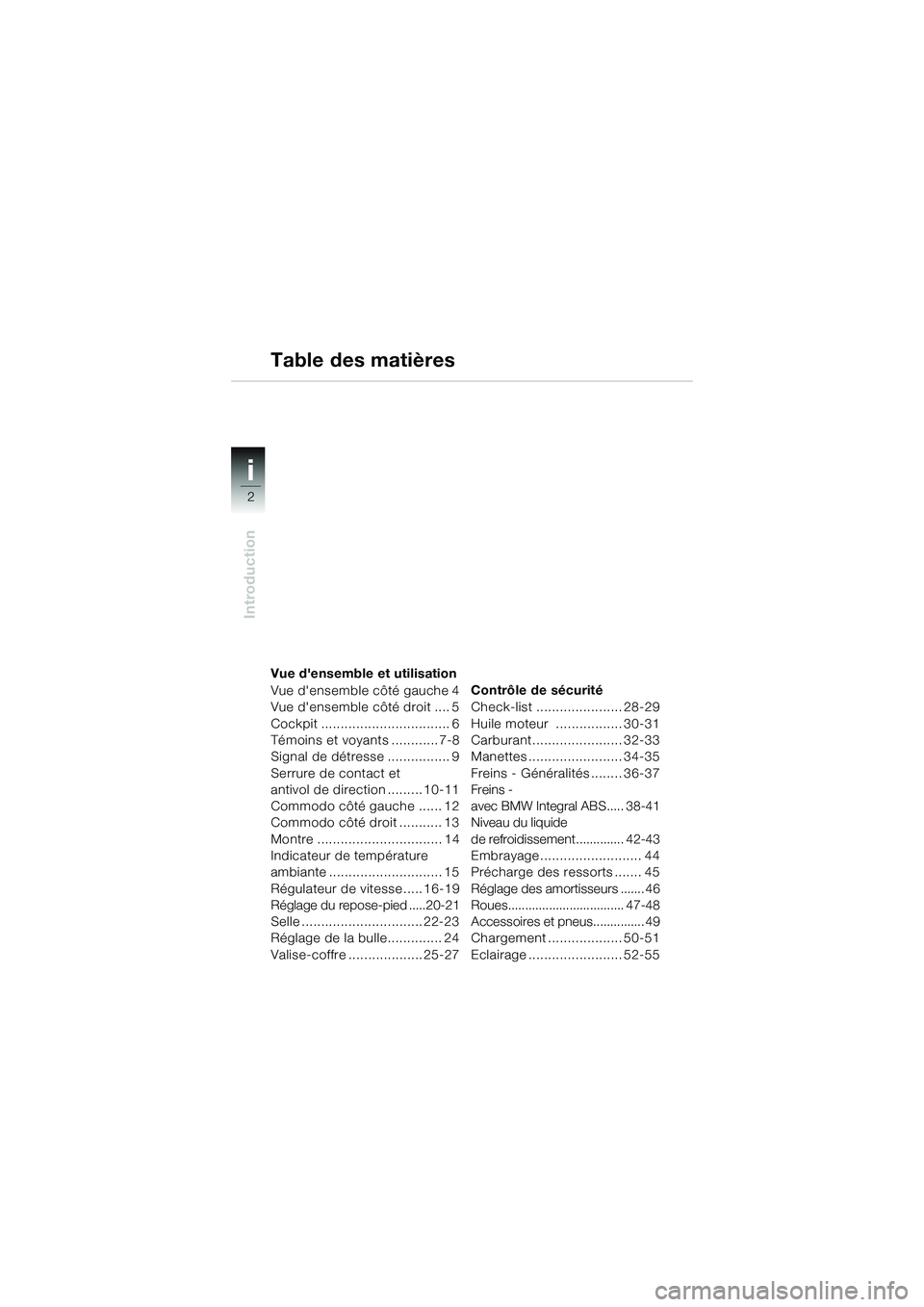

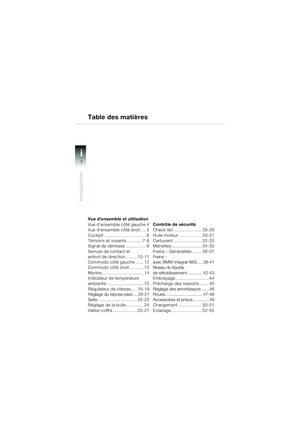

Table des matières
10k41bkf3.book Seite 2 Donnerstag, 27. Mai 2004 11:50 11

3
Introduction
i

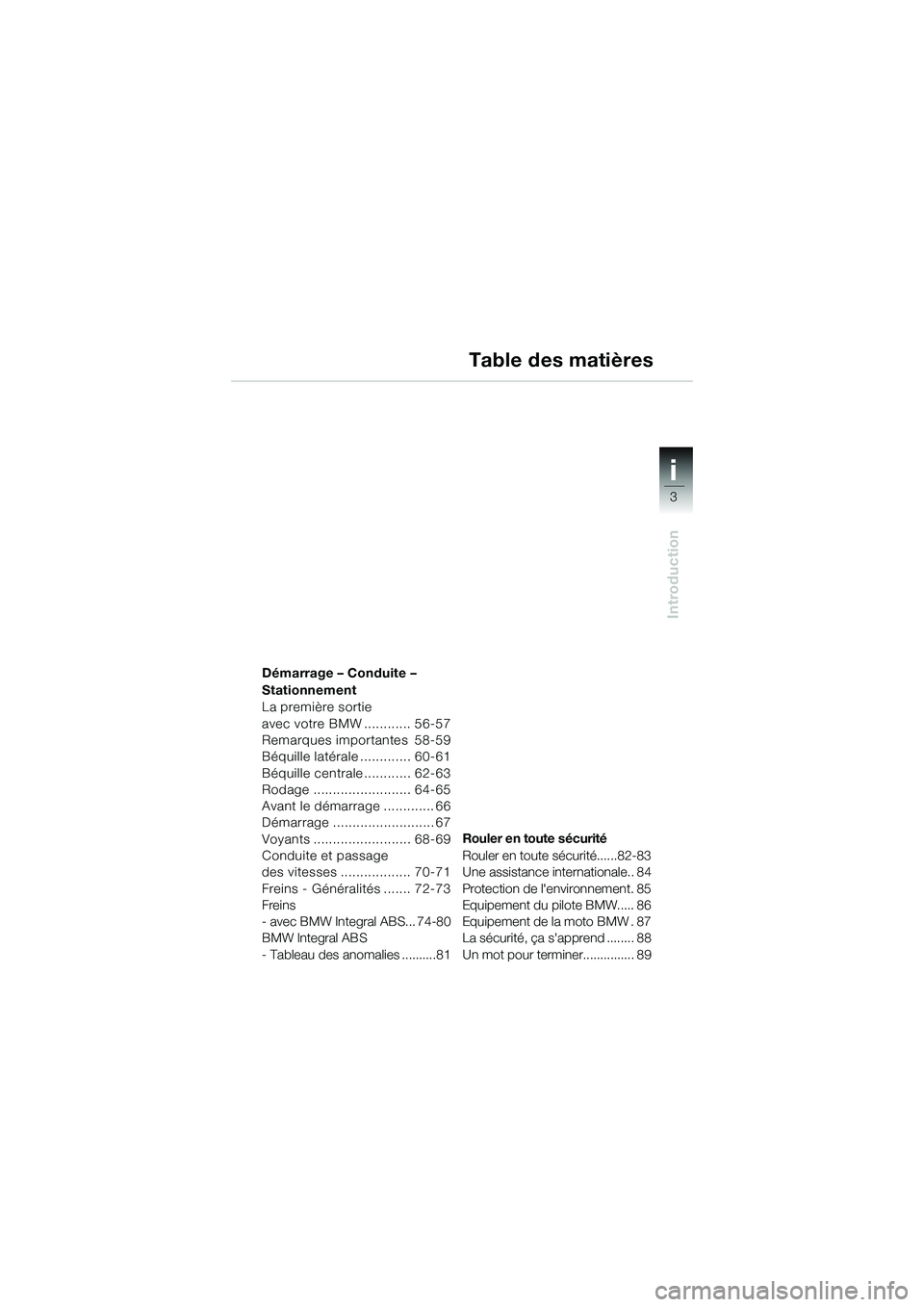

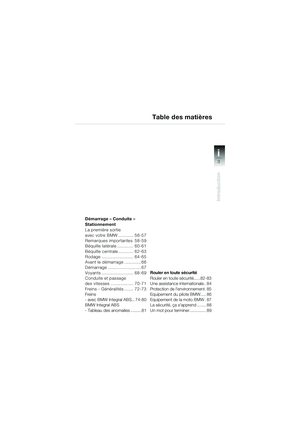

Démarrage – Conduite –
Stationnement

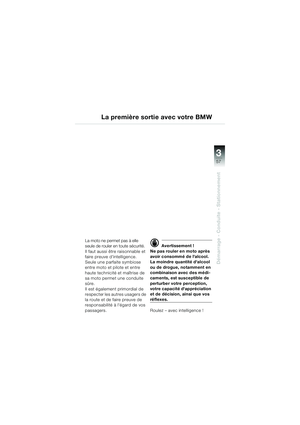

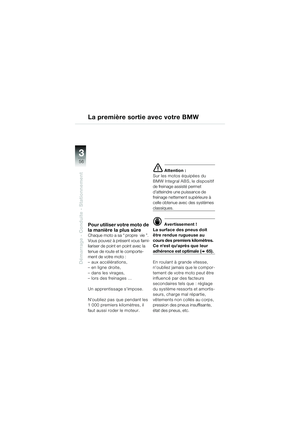

La première sortie
avec votre BMW ............ 56-57

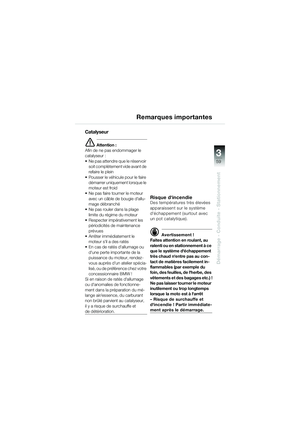

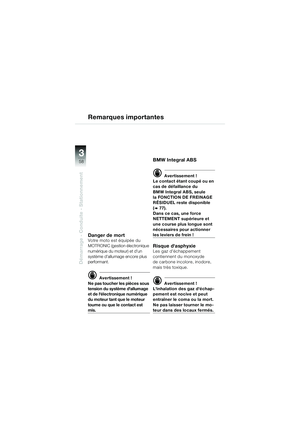

Remarques importantes 58-59

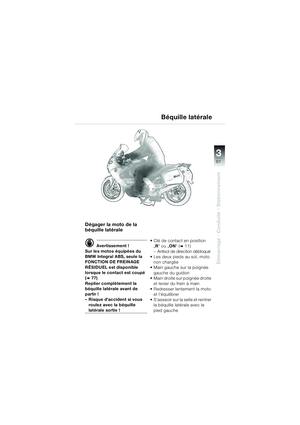

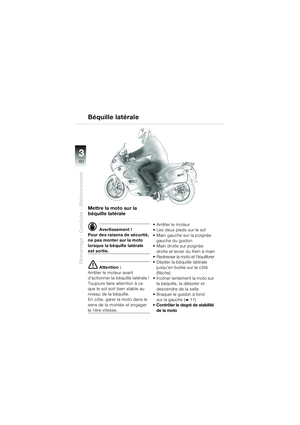

Béquille latérale ............. 60-61

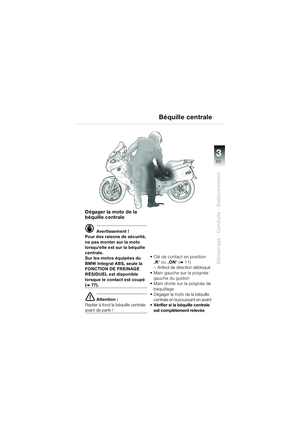

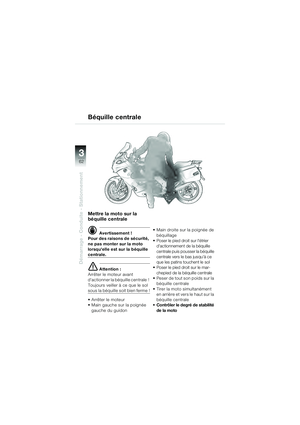

Béquille centrale............ 62-63

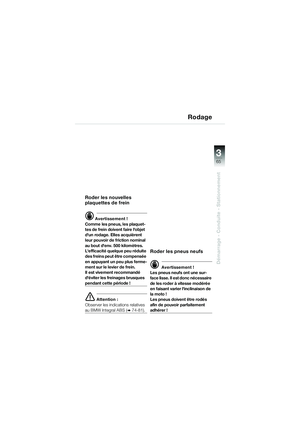

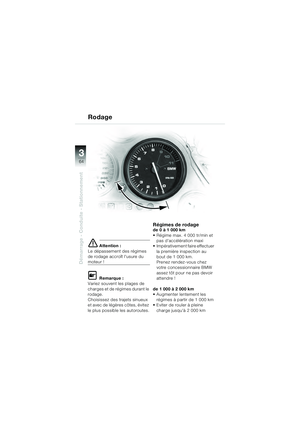

Rodage ......................... 64-65

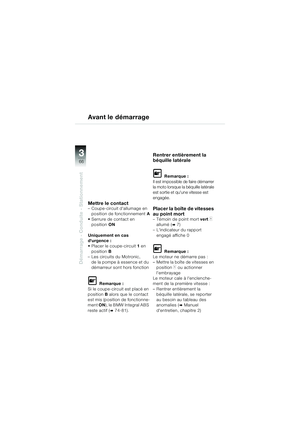

Avant le démarrage ............. 66

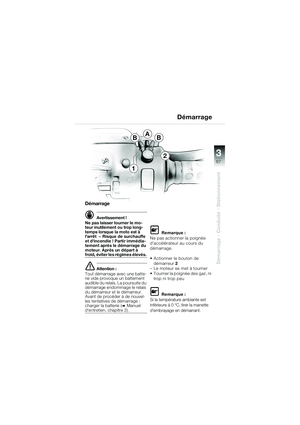

Démarrage .......................... 67

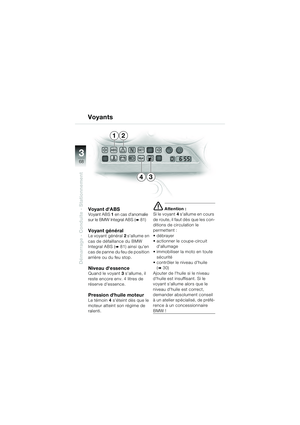

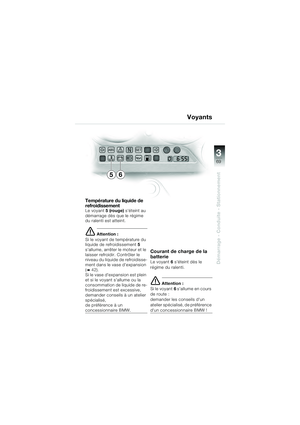

Voyants ......................... 68-69

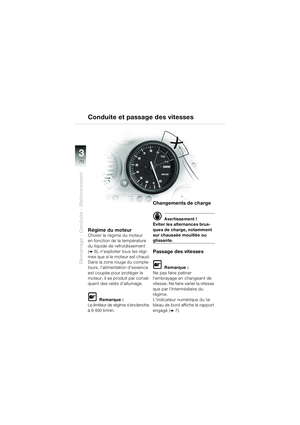

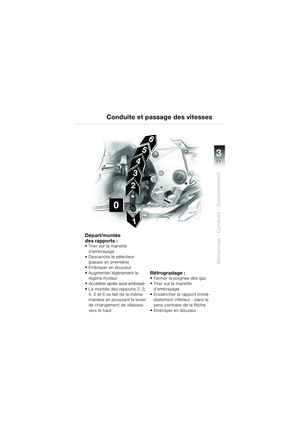

Conduite et passage
des vitesses .................. 70-71

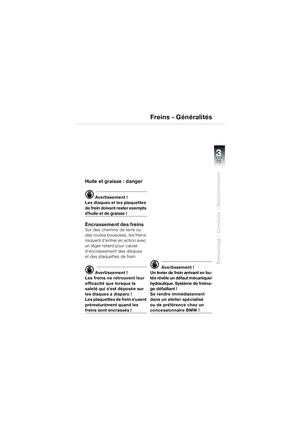

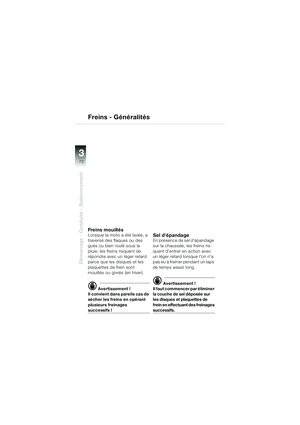

Freins - Généralités ....... 72-73

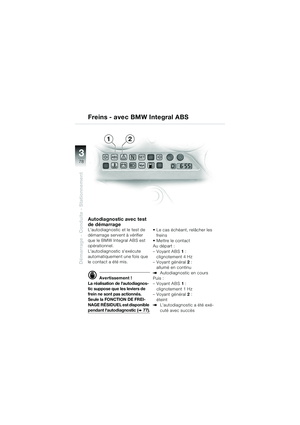

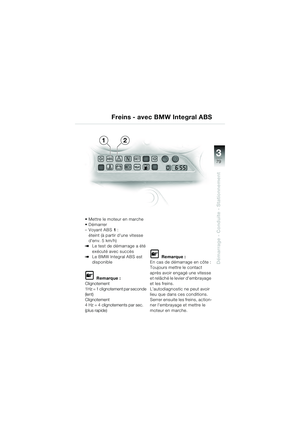

Freins

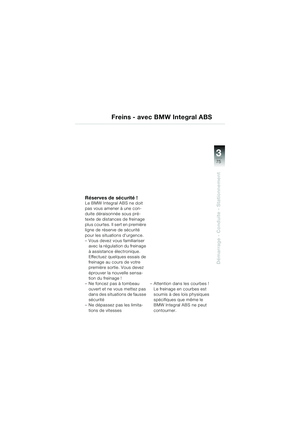

- avec BMW Integral ABS... 74-80

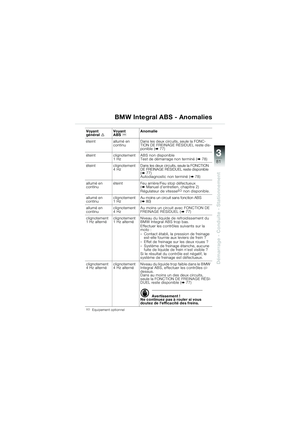

BMW Integral ABS
- Tableau des anomalies ..........81Rouler en toute sécurité

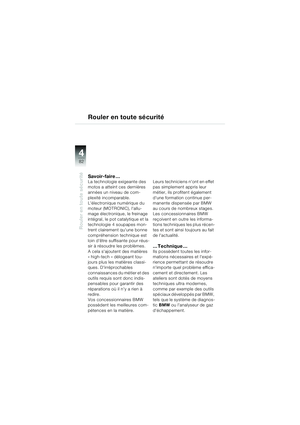

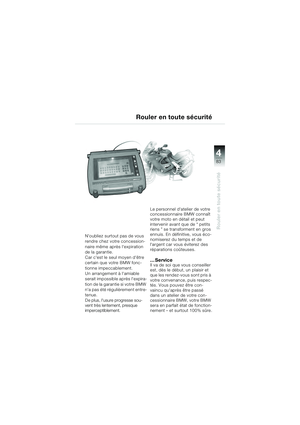

Rouler en toute sécurité......82-83

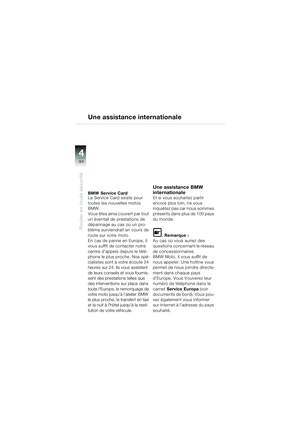

Une assistance internationale.. 84
Protection de l'environnement. 85
Equipement du pilote BMW..... 86

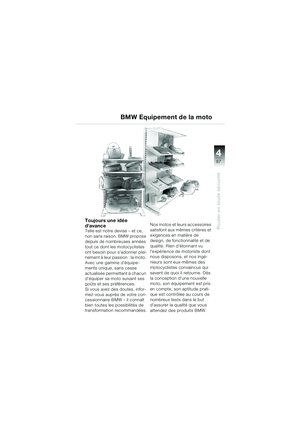

Equipement de la moto BMW . 87

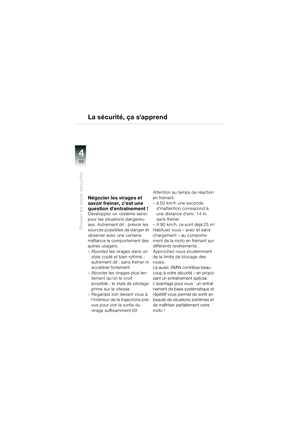

La sécurité, ça s'apprend ........ 88
Un mot pour terminer............... 89
Table des matières
10k41bkf3.book Seite 3 Donnerstag, 27. Mai 2004 11:50 11

4
Vue d’ensemble et utilisation
1

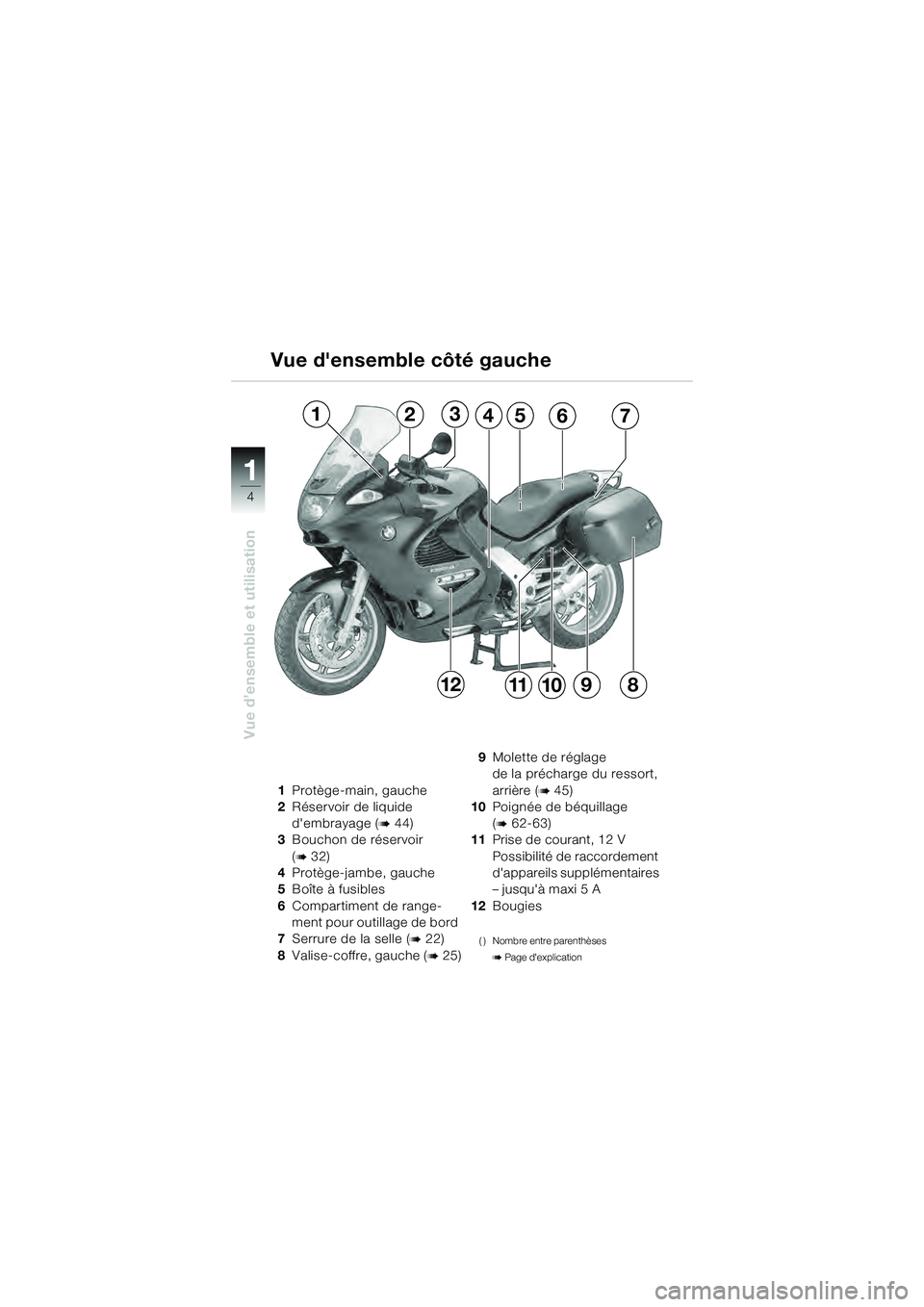

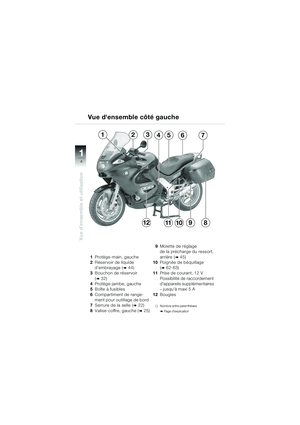

Vue d'ensemble côté gauche
1Protège-main, gauche
2 Réservoir de liquide
d'embrayage (

44)
3 Bouchon de réservoir
(

32)
4 Protège-jambe, gauche
5 Boîte à fusibles
6 Compartiment de range-
ment pour outillage de bord
7 Serrure de la selle (

22)
8 Valise-coffre, gauche (

25) 9
Molette de réglage
de la précharge du ressort,
arrière (

45)
10 Poignée de béquillage
(

62-63)
11 Prise de courant, 12 V
Possibilité de raccordement
d'appareils supplémentaires
– jusqu'à maxi 5 A
12 Bougies
( ) Nombre entre parenthèses

Page d'explication
1265437
12111098
10k4101f3.fm Seite 4 Mittwoch, 9. Juni 2004 3:17 15

5
Vue d’ensemble et utilisation
1

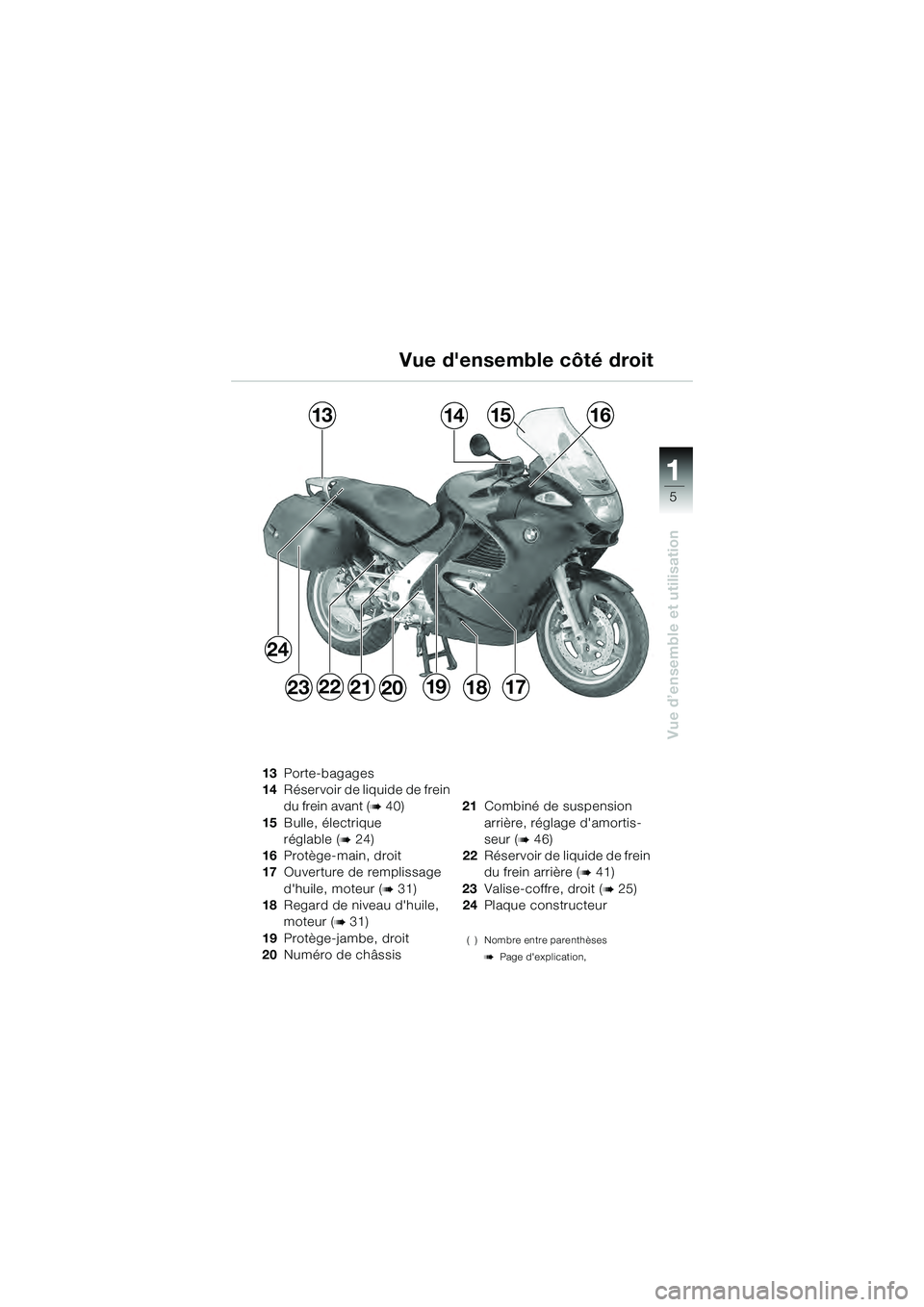

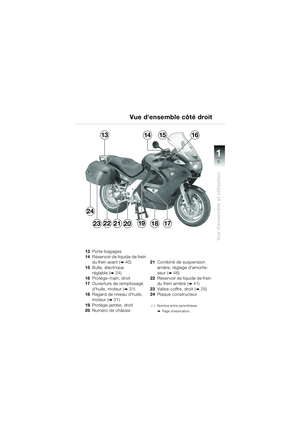

Vue d'ensemble côté droit
13Porte-bagages
14 Réservoir de liquide de frein
du frein avant (

40)
15 Bulle, électrique
réglable (

24)
16 Protège-main, droit
17 Ouverture de remplissage
d'huile, moteur (

31)
18 Regard de niveau d'huile,
moteur (

31)
19 Protège-jambe, droit
20 Numéro de châssis 21
Combiné de suspension
arrière, réglage d'amortis-
seur (

46)
22 Réservoir de liquide de frein
du frein arrière (

41)
23 Valise-coffre, droit (

25)
24 Plaque constructeur
( ) Nombre entre parenthèses

Page d'explication‚
13141516
24
23212019181722
10k41bkf3.book Seite 5 Donnerstag, 27. Mai 2004 11:50 11

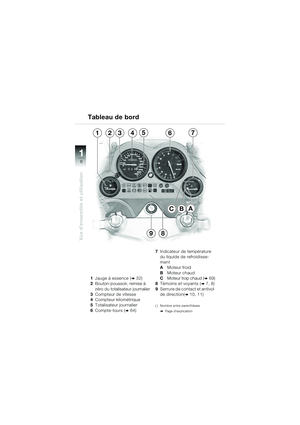

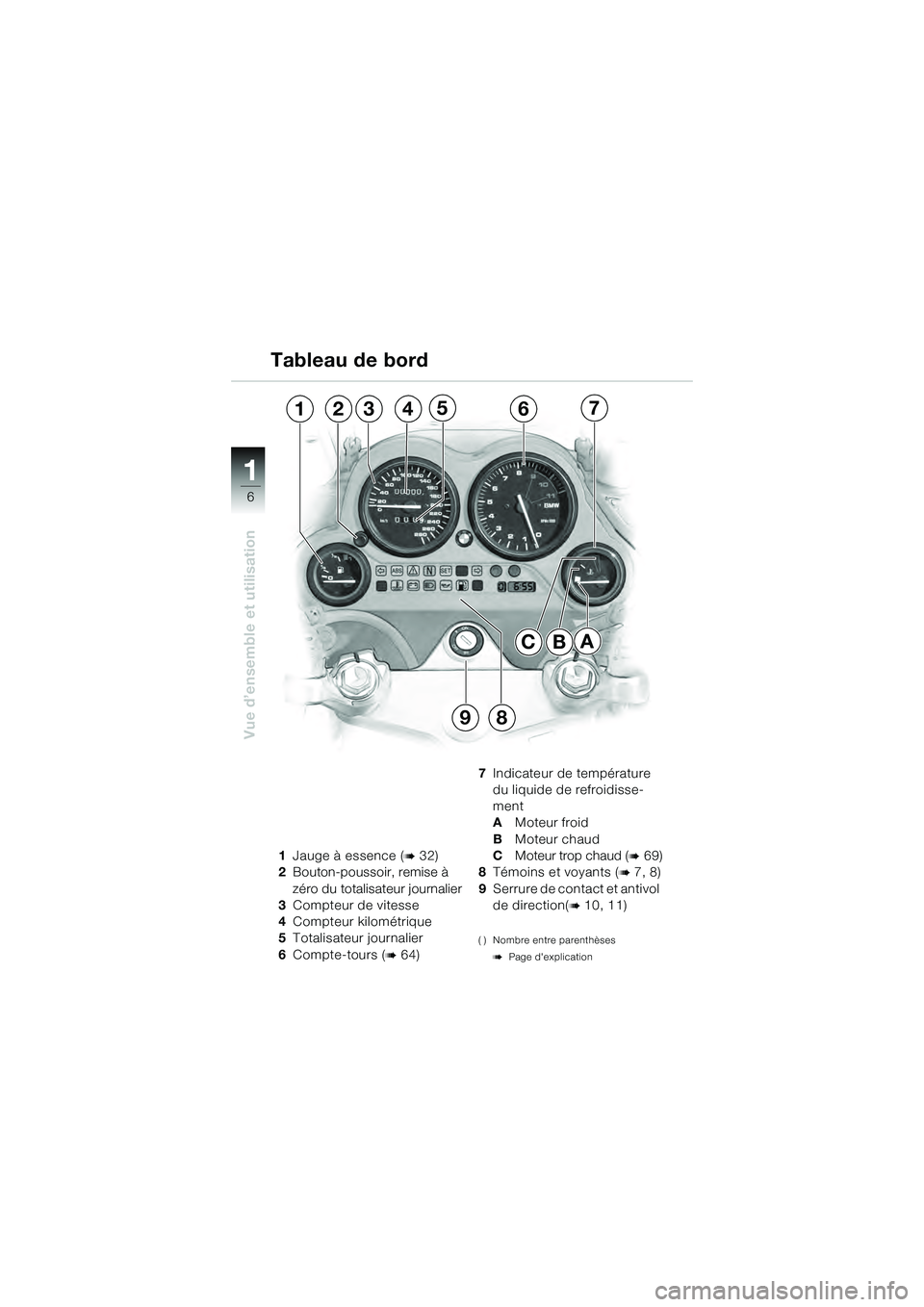

6
Vue d’ensemble et utilisation
1
CA
1234567
98
B
1Jauge à essence (
32)
2 Bouton-poussoir, remise à
zéro du totalisateur journalier
3 Compteur de vitesse
4 Compteur kilométrique
5 Totalisateur journalier
6 Compte-tours (

64) 7
Indicateur de température
du liquide de refroidisse-
ment
A Moteur froid
B Moteur chaud
C Moteur trop chaud (

69)
8 Témoins et voyants (

7, 8)
9 Serrure de contact et antivol
de direction(

10, 11)
( ) Nombre entre parenthèses

Page d'explication
Tableau de bord
10k41bkf3.book Seite 6 Donnerstag, 27. Mai 2004 11:50 11
