2003 YAMAHA XVS1100A Betriebsanleitungen (in German)

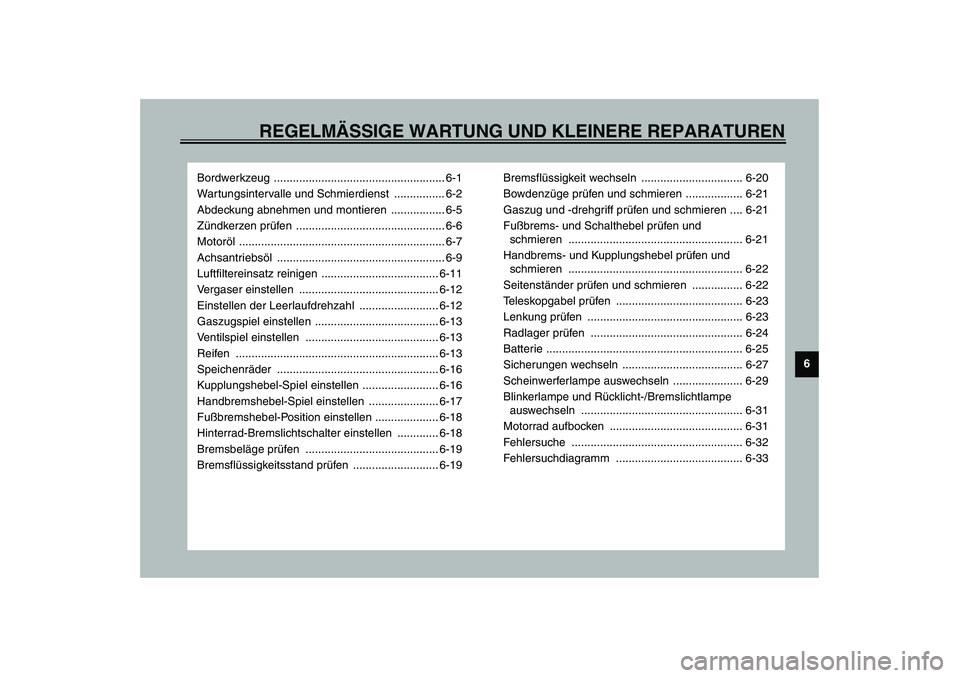

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Abdeckung abnehmen und montieren ................. 6-5
Zündkerzen prüfen ............................................... 6-6
Motoröl ................................................................. 6-7
Achsantriebsöl ..................................................... 6-9
Luftfiltereinsatz reinigen ..................................... 6-11
Vergaser einstellen ............................................ 6-12
Einstellen der Leerlaufdrehzahl ......................... 6-12
Gaszugspiel einstellen ....................................... 6-13
Ventilspiel einstellen .......................................... 6-13
Reifen ................................................................ 6-13
Speichenräder ................................................... 6-16
Kupplungshebel-Spiel einstellen ........................ 6-16
Handbremshebel-Spiel einstellen ...................... 6-17
Fußbremshebel-Position einstellen .................... 6-18
Hinterrad-Bremslichtschalter einstellen ............. 6-18
Bremsbeläge prüfen .......................................... 6-19
Bremsflüssigkeitsstand prüfen ........................... 6-19Bremsflüssigkeit wechseln ................................ 6-20
Bowdenzüge prüfen und schmieren .................. 6-21
Gaszug und -drehgriff prüfen und schmieren .... 6-21
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-21
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-22
Seitenständer prüfen und schmieren ................ 6-22
Teleskopgabel prüfen ........................................ 6-23
Lenkung prüfen ................................................. 6-23
Radlager prüfen ................................................ 6-24
Batterie .............................................................. 6-25
Sicherungen wechseln ...................................... 6-27
Scheinwerferlampe auswechseln ...................... 6-29
Blinkerlampe und Rücklicht-/Bremslichtlampe
auswechseln ................................................... 6-31
Motorrad aufbocken .......................................... 6-31
Fehlersuche ...................................................... 6-32
Fehlersuchdiagramm ........................................ 6-33
U5KSG4.book Page 1 Thursday, September 12, 2002 2:47 PM

6-1
6
GAU00462
6-REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GAU00464
Der Fahrzeughalter ist für die Sicherheit
seines Fahrzeugs selbst verantwortlich.
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Auf den folgenden
Seiten werden die wichtigsten Inspektions-
punkte, Einstellungen und Schmierstellen
angegeben und erläutert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese eine YAMAHA-Fachwerk-
statt überlassen. _
GAU01129
Bordwerkzeug Das Bordwerkzeug befindet sich im Abla-
gefach; siehe dazu Seite 3-15.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können vom
sachverständigen Fahrer selbst ausgeführt
werden. Das Bordwerkzeug erlaubt das
Durchführen der meisten Wartungsarbeiten.
Gewisse Arbeiten und Einstellungen erfor-
dern jedoch zusätzliches Werkzeug wie z. B.
einen Drehmomentschlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einer YAMAHA-
Fachwerkstatt ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die YAMAHA-Fachwerkstatt be-
fragen. _
1. Bordwerkzeug
U5KSG4.book Page 1 Thursday, September 12, 2002 2:47 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU03685

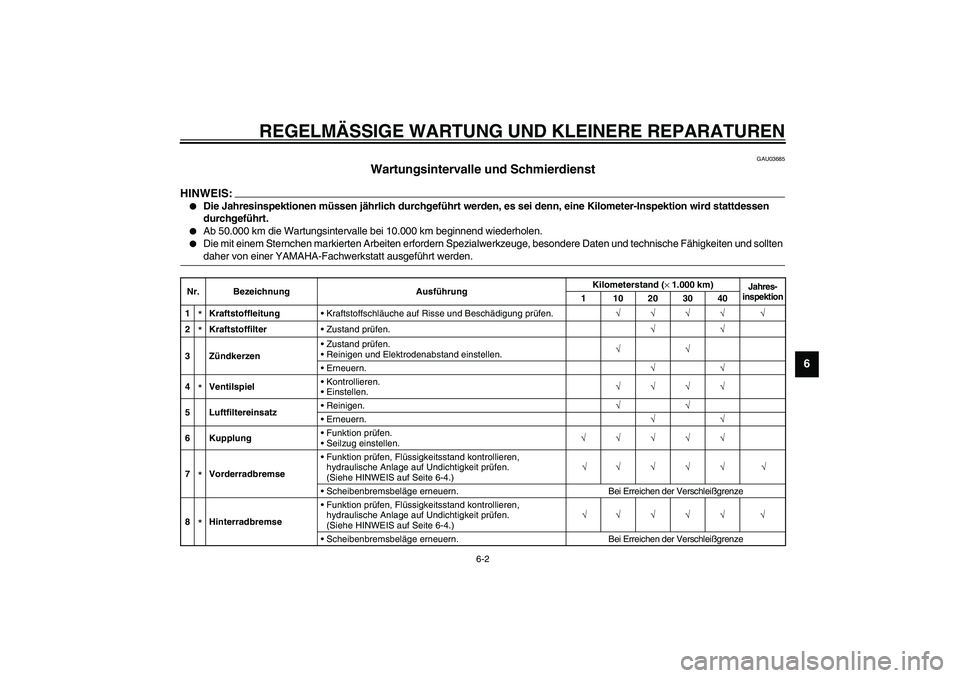

Wartungsintervalle und Schmierdienst
HINWEIS:_

Die Jahresinspektionen müssen jährlich durchgeführt werden, es sei denn, eine Kilometer-Inspektion wird stattdessen
durchgeführt.


Ab 50.000 km die Wartungsintervalle bei 10.000 km beginnend wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer YAMAHA-Fachwerkstatt ausgeführt werden.
_CP-03GNr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
1
*KraftstoffleitungKraftstoffschläuche auf Risse und Beschädigung prüfen.√√√√ √
2*KraftstoffilterZustand prüfen.√√
3ZündkerzenZustand prüfen.
Reinigen und Elektrodenabstand einstellen.√√
Erneuern.√√
4*VentilspielKontrollieren.
Einstellen.√√√√
5 LuftfiltereinsatzReinigen.√√
Erneuern.√√
6 KupplungFunktion prüfen.
Seilzug einstellen.√√√√√
7*VorderradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.) √√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8*HinterradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.)√√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
U5KSG4.book Page 2 Thursday, September 12, 2002 2:47 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6

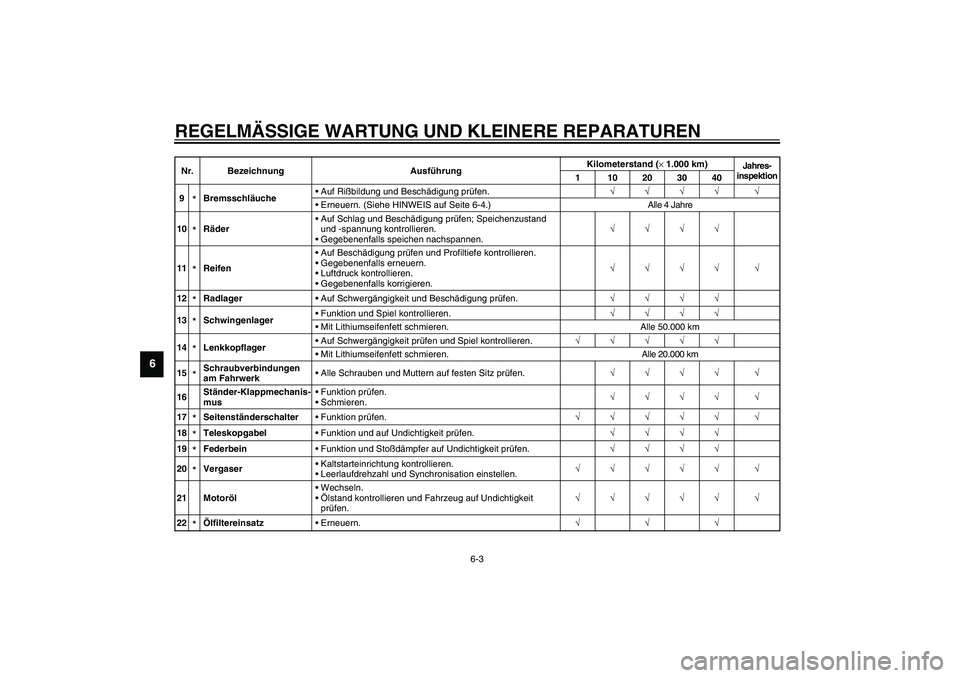

9
*BremsschläucheAuf Rißbildung und Beschädigung prüfen.√√√√ √
Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
10*RäderAuf Schlag und Beschädigung prüfen; Speichenzustand
und -spannung kontrollieren.
Gegebenenfalls speichen nachspannen.√√√√
11*ReifenAuf Beschädigung prüfen und Profiltiefe kontrollieren.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.√√√√ √
12*RadlagerAuf Schwergängigkeit und Beschädigung prüfen.√√√√
13*SchwingenlagerFunktion und Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50.000 km
14*LenkkopflagerAuf Schwergängigkeit prüfen und Spiel kontrollieren.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20.000 km
15*Schraubverbindungen
am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.√√√√ √
16Ständer-Klappmechanis-
musFunktion prüfen.
Schmieren.√√√√ √
17*SeitenständerschalterFunktion prüfen.√√√√√ √
18*TeleskopgabelFunktion und auf Undichtigkeit prüfen.√√√√
19*FederbeinFunktion und Stoßdämpfer auf Undichtigkeit prüfen.√√√√
20*VergaserKaltstarteinrichtung kontrollieren.
Leerlaufdrehzahl und Synchronisation einstellen.√√√√√ √
21 MotorölWechseln.
Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√√√√ √
22*ÖlfiltereinsatzErneuern.√√√ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
U5KSG4.book Page 3 Thursday, September 12, 2002 2:47 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
GAU03884

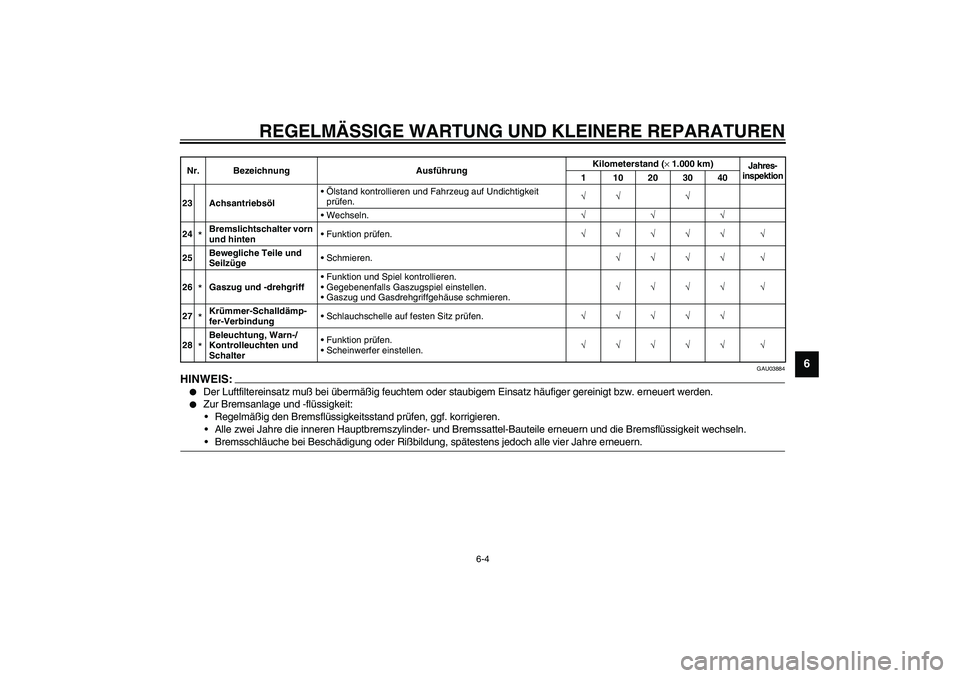

HINWEIS:_

Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Zur Bremsanlage und -flüssigkeit:
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_23 AchsantriebsölÖlstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√ √
Wechseln.√√√
24
*Bremslichtschalter vorn
und hintenFunktion prüfen.√√√√√ √
25Bewegliche Teile und
SeilzügeSchmieren.√√√√ √
26*Gaszug und -drehgriffFunktion und Spiel kontrollieren.
Gegebenenfalls Gaszugspiel einstellen.
Gaszug und Gasdrehgriffgehäuse schmieren.√√√√ √
27*Krümmer-Schalldämp-
fer-VerbindungSchlauchschelle auf festen Sitz prüfen.√√√√√
28*Beleuchtung, Warn-/
Kontrolleuchten und
SchalterFunktion prüfen.
Scheinwerfer einstellen.√√√√√ √ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
U5KSG4.book Page 4 Thursday, September 12, 2002 2:47 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAU01777

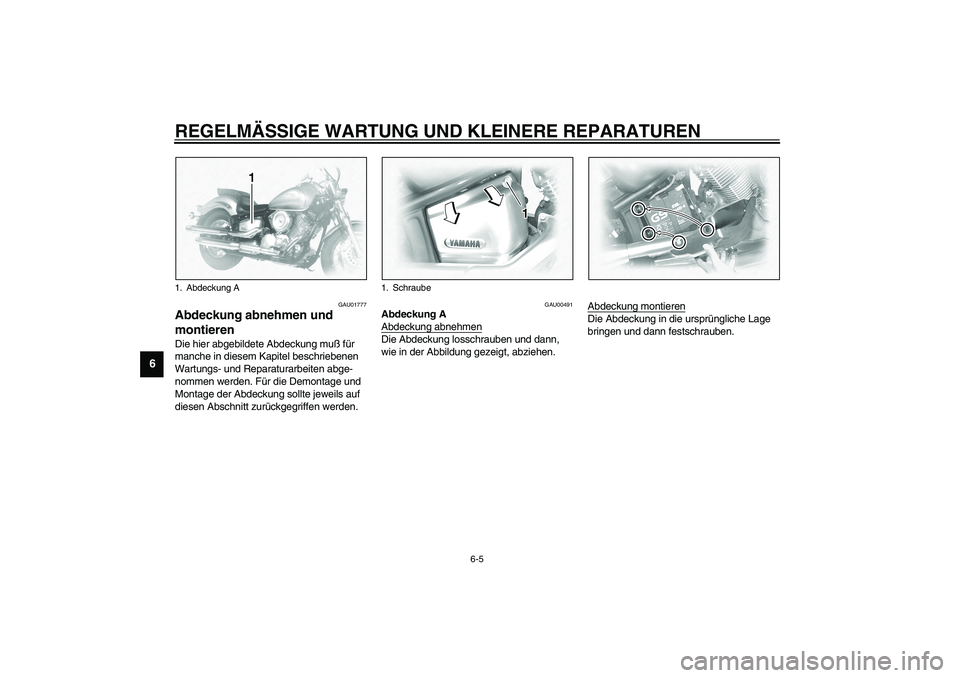

Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU00491
Abdeckung A
Abdeckung abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Abdeckung A
1. Schraube
U5KSG4.book Page 5 Thursday, September 12, 2002 2:47 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU01673
Zündkerzen prüfen Eine ordnungsgemäße Funktion des Mo-
tors wird wesentlich von Funktion und Zu-
stand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im Lau-
fe der Zeit vermindern, müssen die Zünd-
kerzen in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle
herausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Die entsprechende Zündkerzen-Ab-
deckung (Zylinderkopf hinten rechts
oder vorn links), wie in der Abbildung
gezeigt, abziehen.
2. Den Zündkerzenstecker abziehen.3. Die Zündkerze, wie in der Abbildung
gezeigt, mit dem Zündkerzenschlüs-
sel (Bordwerkzeug) herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:_ Weisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
sollte die Funktion des Motors von einer
YAMAHA-Fachwerkstatt überprüft werden. _3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
1. Zündkerzen-Abdeckung
1. Zündkerzenschlüssel
Empfohlene Zündkerze
BPR7ES (NGK) oder
W22EPR-U (DENSO)
U5KSG4.book Page 6 Thursday, September 12, 2002 2:47 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6

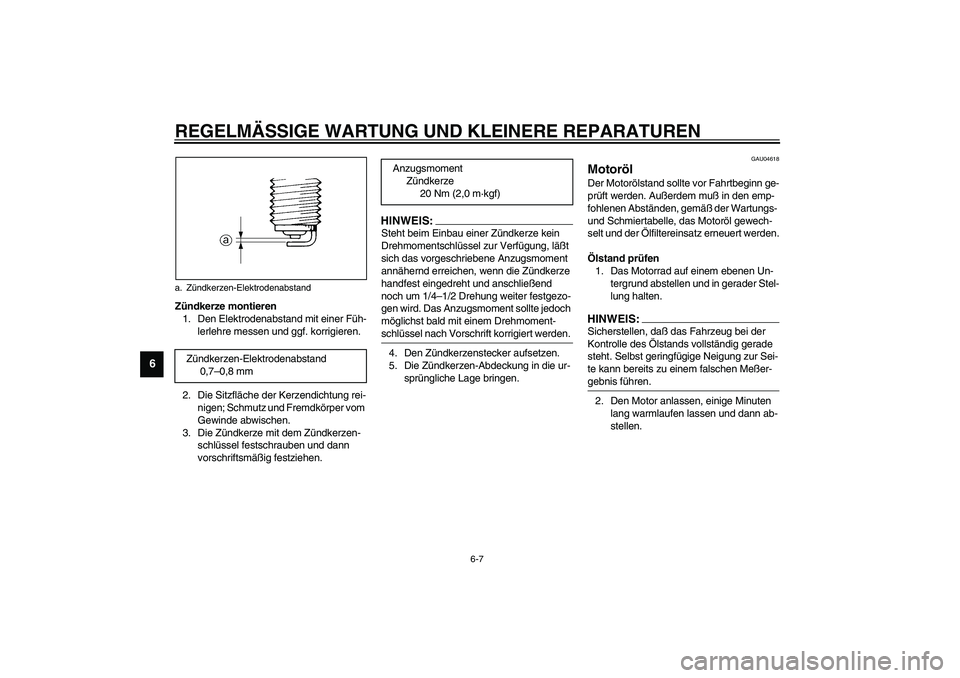

Zündkerze montieren
1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:_ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. _4. Den Zündkerzenstecker aufsetzen.
5. Die Zündkerzen-Abdeckung in die ur-
sprüngliche Lage bringen.
GAU04618
Motoröl Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muß in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Meßer-
gebnis führen. _2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
a. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand
0,7–0,8 mm
Anzugsmoment
Zündkerze
20 Nm (2,0 m·kgf)
U5KSG4.book Page 7 Thursday, September 12, 2002 2:47 PM
