2003 YAMAHA XVS1100A Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAU03826

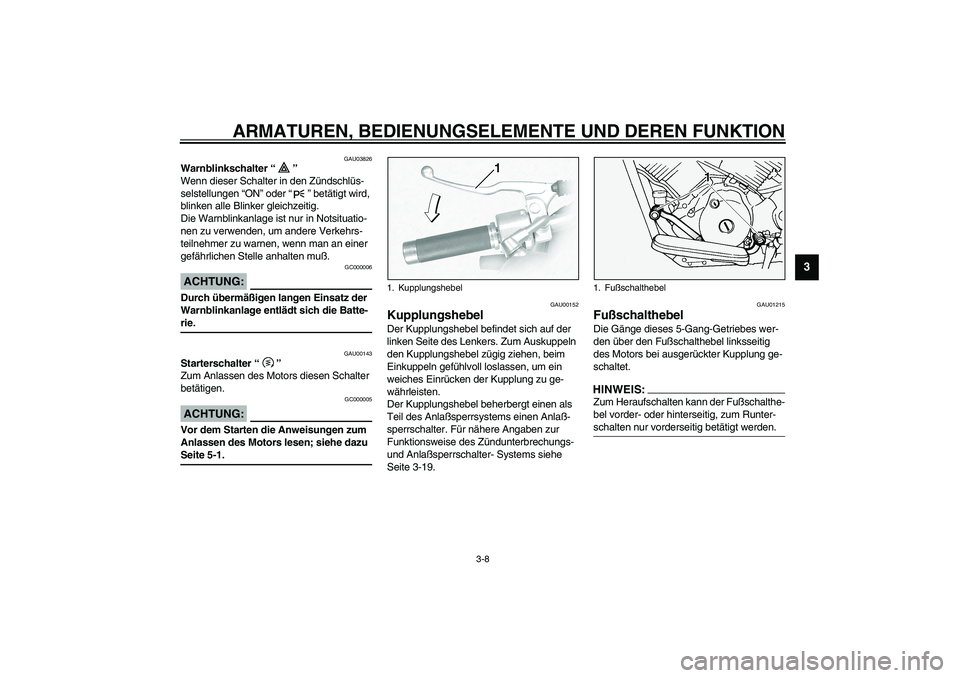

Warnblinkschalter “”
Wenn dieser Schalter in den Zündschlüs-
selstellungen “ON” oder “” betätigt wird,
blinken alle Blinker gleichzeitig.
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrs-
teilnehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muß.
GC000006
ACHTUNG:_ Durch übermäßigen langen Einsatz der
Warnblinkanlage entlädt sich die Batte-
rie. _
GAU00143
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Kupplungshebel beherbergt einen als
Teil des Anlaßsperrsystems einen Anlaß-
sperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter- Systems siehe
Seite 3-19.
GAU01215
Fußschalthebel Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.HINWEIS:_ Zum Heraufschalten kann der Fußschalthe-
bel vorder- oder hinterseitig, zum Runter-
schalten nur vorderseitig betätigt werden. _
1. Kupplungshebel
1. Fußschalthebel
U5KSG4.book Page 8 Thursday, September 12, 2002 2:47 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
GAU00158

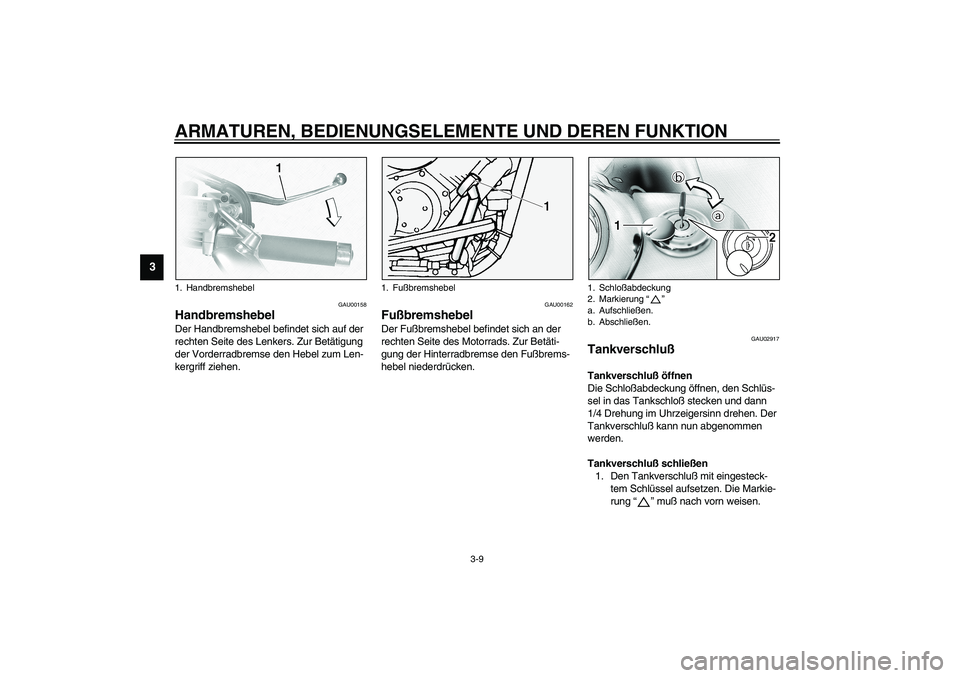

Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU00162
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU02917
Tankverschluß Tankverschluß öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun abgenommen
werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. Die Markie-
rung “” muß nach vorn weisen.
1. Handbremshebel
1. Fußbremshebel
1. Schloßabdeckung
2. Markierung “”
a. Aufschließen.
b. Abschließen.
U5KSG4.book Page 9 Thursday, September 12, 2002 2:47 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3

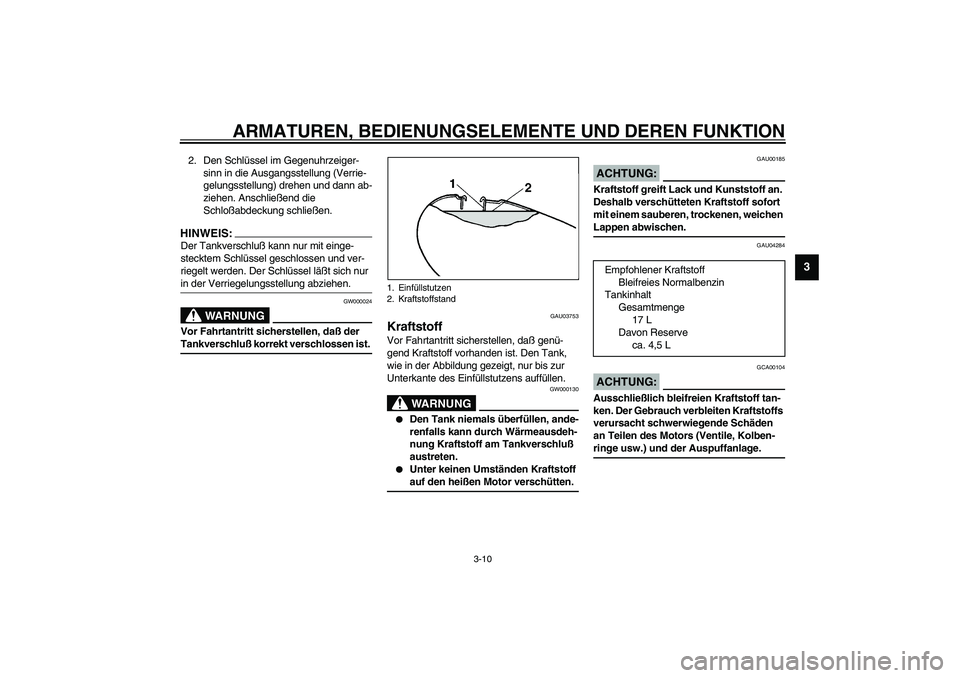

2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen. Anschließend die
Schloßabdeckung schließen.HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GW000024
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_

Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen
Lappen abwischen. _
GAU04284
GCA00104
ACHTUNG:_ Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolben-
ringe usw.) und der Auspuffanlage. _
1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin
Tankinhalt
Gesamtmenge
17 L
Davon Reserve
ca. 4,5 L
U5KSG4.book Page 10 Thursday, September 12, 2002 2:47 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3

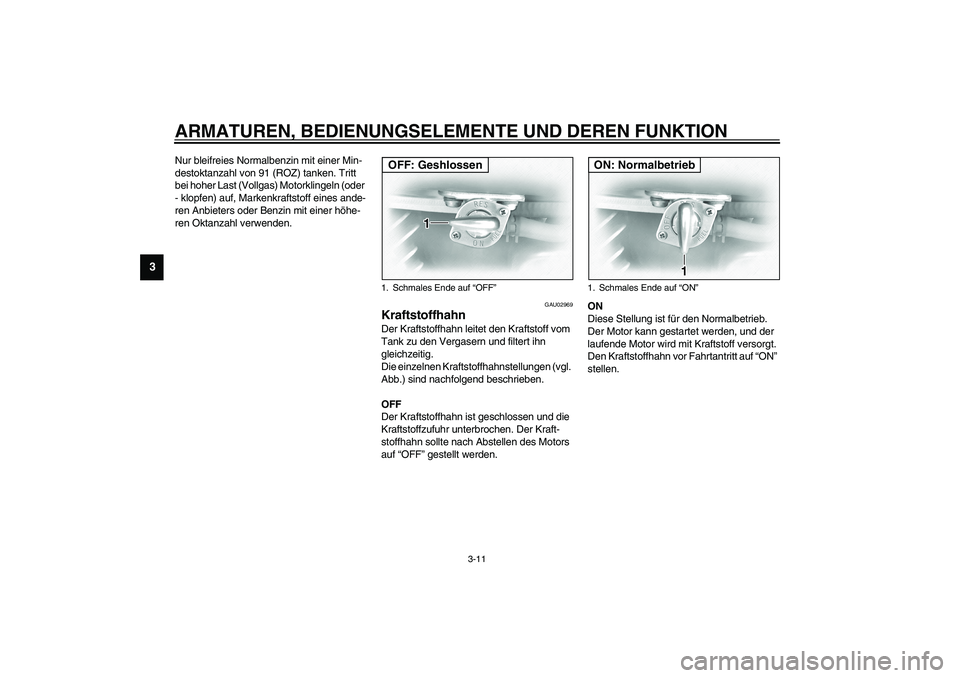

Nur bleifreies Normalbenzin mit einer Min-
destoktanzahl von 91 (ROZ) tanken. Tritt
bei hoher Last (Vollgas) Motorklingeln (oder
- klopfen) auf, Markenkraftstoff eines ande-
ren Anbieters oder Benzin mit einer höhe-
ren Oktanzahl verwenden.
GAU02969
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zu den Vergasern und filtert ihn
gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen (vgl.
Abb.) sind nachfolgend beschrieben.
OFF
Der Kraftstoffhahn ist geschlossen und die
Kraftstoffzufuhr unterbrochen. Der Kraft-
stoffhahn sollte nach Abstellen des Motors
auf “OFF” gestellt werden.ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff versorgt.
Den Kraftstoffhahn vor Fahrtantritt auf “ON”
stellen.1. Schmales Ende auf “OFF”OFF: Geshlossen
1. Schmales Ende auf “ON”ON: Normalbetrieb
U5KSG4.book Page 11 Thursday, September 12, 2002 2:47 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3

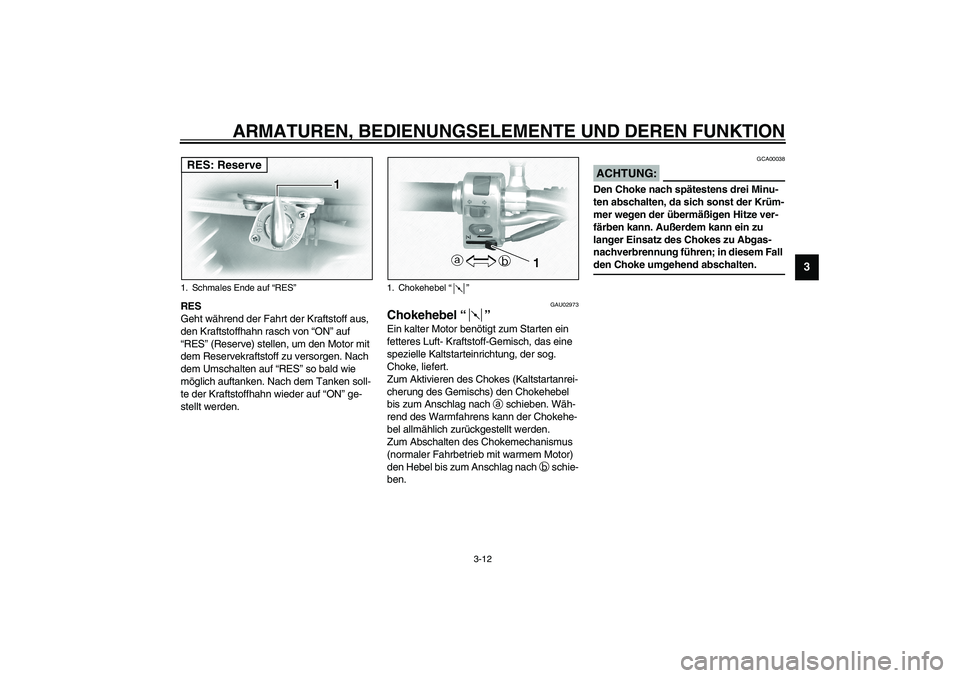

RES
Geht während der Fahrt der Kraftstoff aus,
den Kraftstoffhahn rasch von “ON” auf
“RES” (Reserve) stellen, um den Motor mit
dem Reservekraftstoff zu versorgen. Nach
dem Umschalten auf “RES” so bald wie
möglich auftanken. Nach dem Tanken soll-
te der Kraftstoffhahn wieder auf “ON” ge-
stellt werden.
GAU02973
Chokehebel “” Ein kalter Motor benötigt zum Starten ein
fetteres Luft- Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag nach
a schieben. Wäh-
rend des Warmfahrens kann der Chokehe-
bel allmählich zurückgestellt werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b schie-
ben.
GCA00038
ACHTUNG:_ Den Choke nach spätestens drei Minu-
ten abschalten, da sich sonst der Krüm-
mer wegen der übermäßigen Hitze ver-
färben kann. Außerdem kann ein zu
langer Einsatz des Chokes zu Abgas-
nachverbrennung führen; in diesem Fall
den Choke umgehend abschalten. _
1. Schmales Ende auf “RES”RES: Reserve
1. Chokehebel “”
U5KSG4.book Page 12 Thursday, September 12, 2002 2:47 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
GAU03202

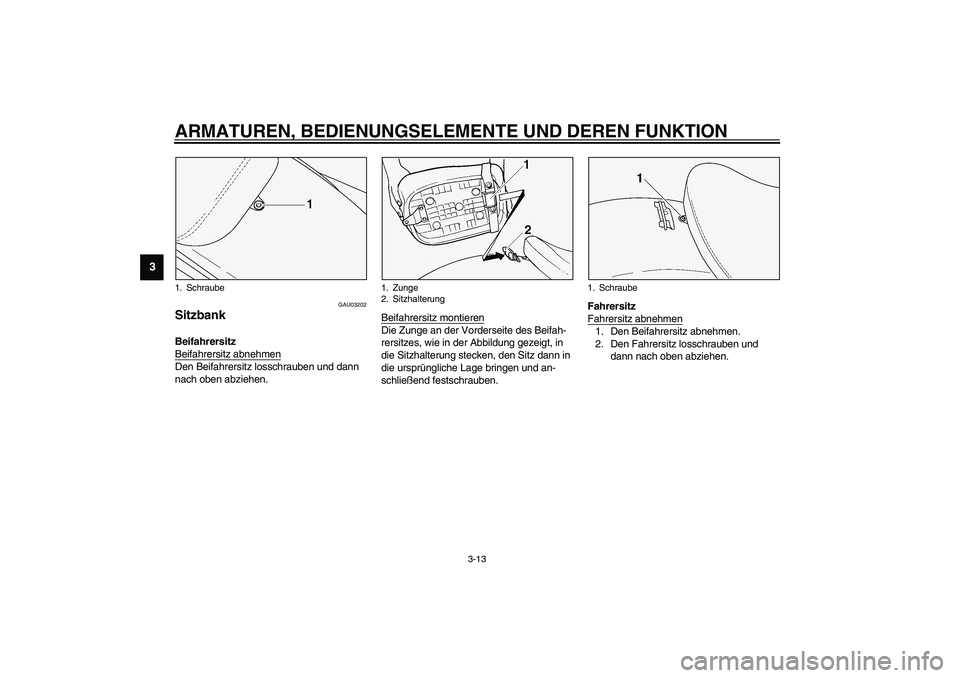

Sitzbank Beifahrersitz
Beifahrersitz abnehmenDen Beifahrersitz losschrauben und dann
nach oben abziehen.Beifahrersitz montieren
Die Zunge an der Vorderseite des Beifah-
rersitzes, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken, den Sitz dann in
die ursprüngliche Lage bringen und an-
schließend festschrauben.Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz losschrauben und
dann nach oben abziehen.
1. Schraube
1. Zunge
2. Sitzhalterung
1. Schraube
U5KSG4.book Page 13 Thursday, September 12, 2002 2:47 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3

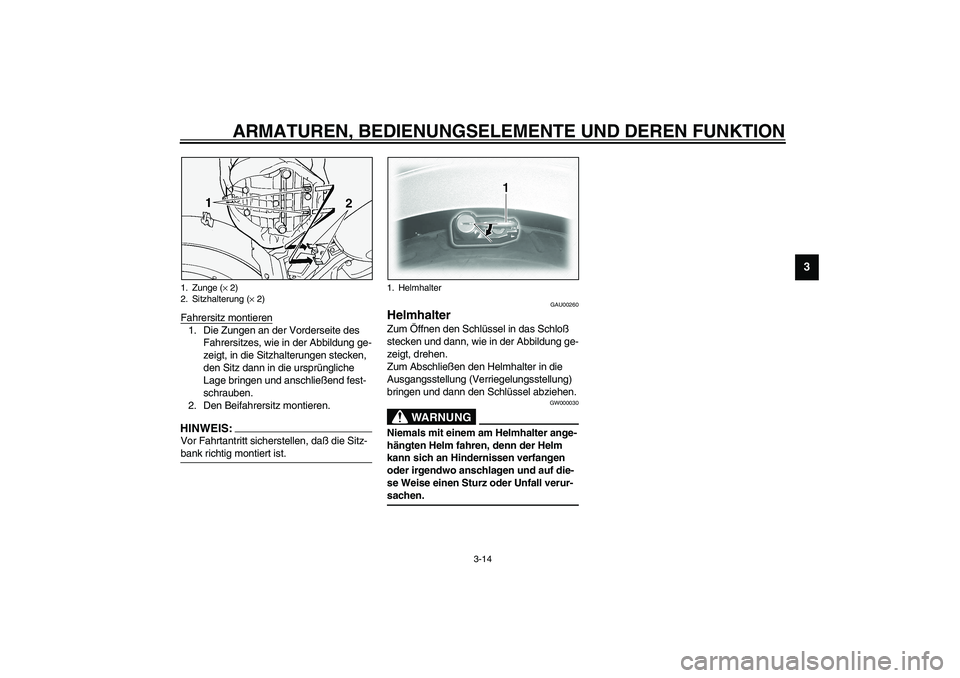

Fahrersitz montieren1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterungen stecken,
den Sitz dann in die ursprüngliche
Lage bringen und anschließend fest-
schrauben.
2. Den Beifahrersitz montieren.HINWEIS:_ Vor Fahrtantritt sicherstellen, daß die Sitz-
bank richtig montiert ist. _
GAU00260
Helmhalter Zum Öffnen den Schlüssel in das Schloß
stecken und dann, wie in der Abbildung ge-
zeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung (Verriegelungsstellung)
bringen und dann den Schlüssel abziehen.
GW000030
WARNUNG
_ Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf die-
se Weise einen Sturz oder Unfall verur-
sachen. _
1. Zunge (× 2)
2. Sitzhalterung (× 2)
1. Helmhalter
U5KSG4.book Page 14 Thursday, September 12, 2002 2:47 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU01869

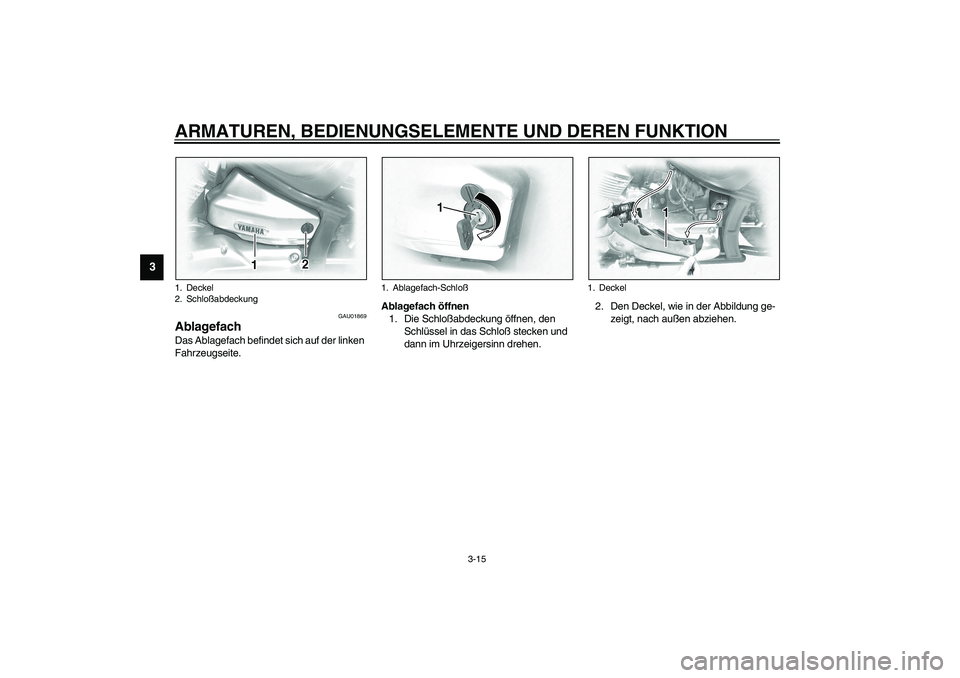

Ablagefach Das Ablagefach befindet sich auf der linken
Fahrzeugseite.Ablagefach öffnen
1. Die Schloßabdeckung öffnen, den
Schlüssel in das Schloß stecken und
dann im Uhrzeigersinn drehen.2. Den Deckel, wie in der Abbildung ge-
zeigt, nach außen abziehen.1. Deckel
2. Schloßabdeckung
1. Ablagefach-Schloß
1. Deckel
