2003 YAMAHA XVS1100A Betriebsanleitungen (in German)

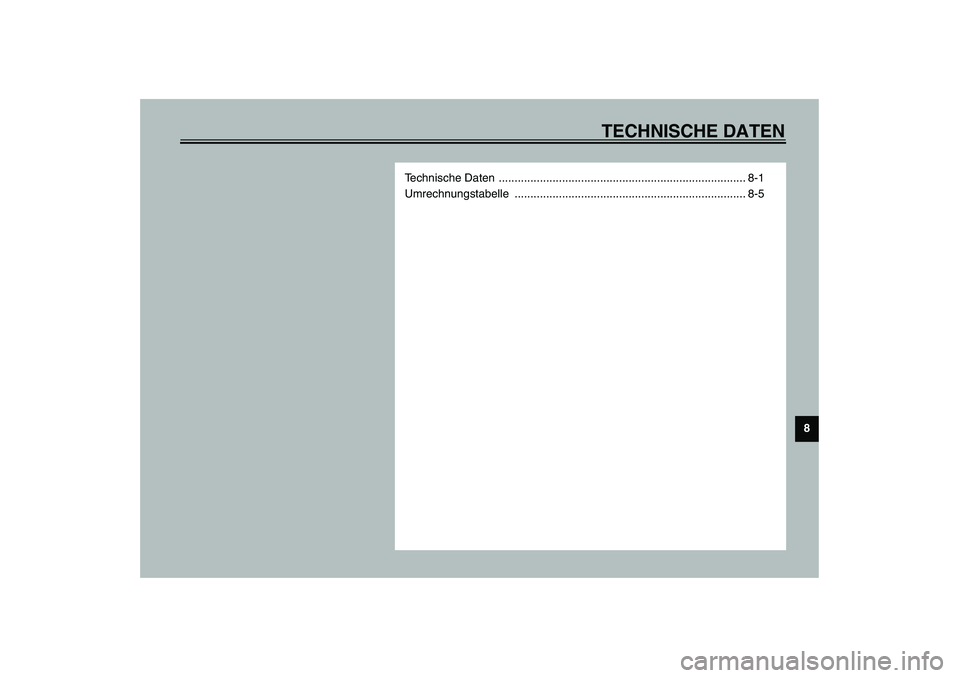

TECHNISCHE DATEN
8
Technische Daten .............................................................................. 8-1
Umrechnungstabelle ......................................................................... 8-5
U5KSG4.book Page 1 Thursday, September 12, 2002 2:47 PM

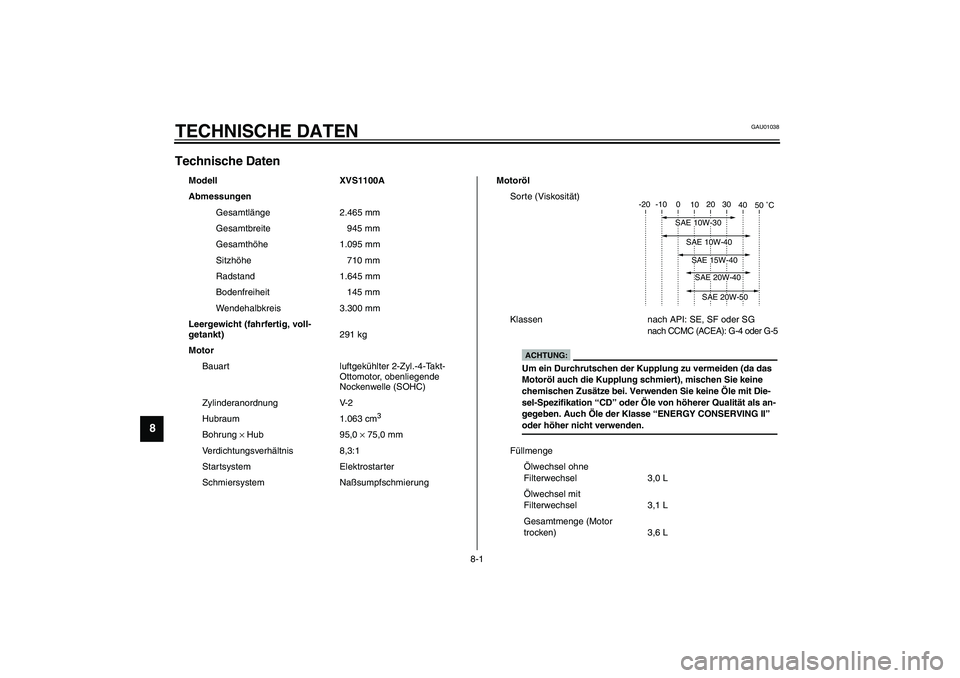

8-1
8
GAU01038
8-TECHNISCHE DATENTechnische Daten CS-01G
Modell XVS1100A
Abmessungen
Gesamtlänge 2.465 mm
Gesamtbreite 945 mm
Gesamthöhe 1.095 mm
Sitzhöhe 710 mm
Radstand 1.645 mm
Bodenfreiheit 145 mm
Wendehalbkreis 3.300 mm
Leergewicht (fahrfertig, voll-
getankt)291 kg
Motor
Bauart luftgekühlter 2-Zyl.-4-Takt-
Ottomotor, obenliegende
Nockenwelle (SOHC)
Zylinderanordnung V-2
Hubraum 1.063 cm
3
Bohrung × Hub 95,0 × 75,0 mm
Verdichtungsverhältnis 8,3:1
Startsystem Elektrostarter
Schmiersystem NaßsumpfschmierungMotoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach CCMC (ACEA): G-4 oder G-5
Füllmenge
Ölwechsel ohne
Filterwechsel 3,0 L
Ölwechsel mit
Filterwechsel 3,1 L
Gesamtmenge (Motor
trocken) 3,6 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ACHTUNG:Um ein Durchrutschen der Kupplung zu vermeiden (da das
Motoröl auch die Kupplung schmiert), mischen Sie keine
chemischen Zusätze bei. Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle von höherer Qualität als an-
gegeben. Auch Öle der Klasse “ENERGY CONSERVING II”
oder höher nicht verwenden.
G_5ks_Spec.fm Page 1 Thursday, September 12, 2002 4:11 PM

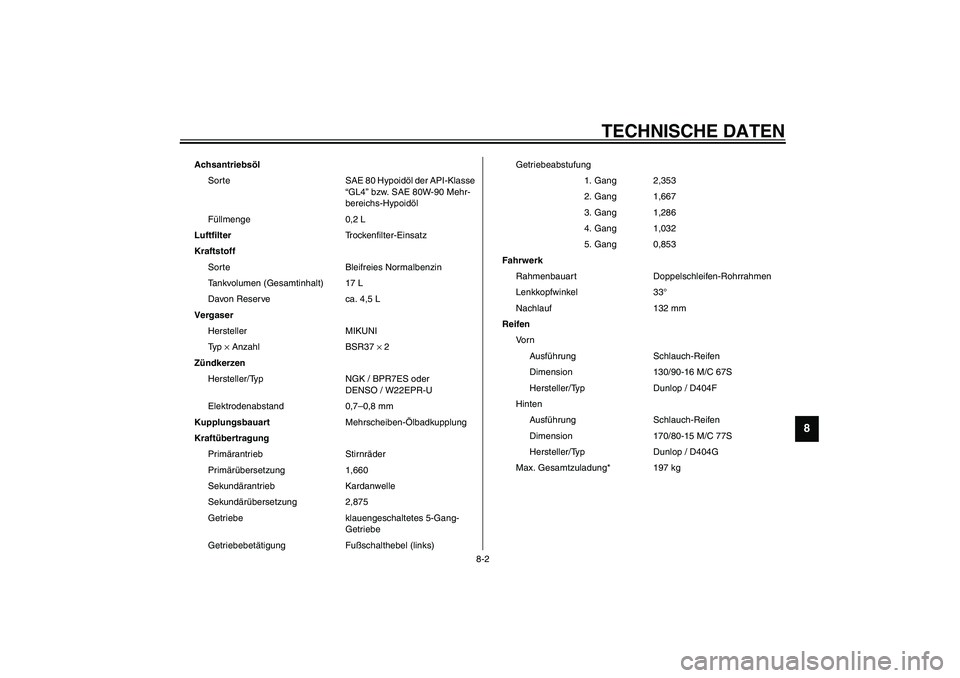

TECHNISCHE DATEN
8-2
8
Achsantriebsöl
Sorte SAE 80 Hypoidöl der API-Klasse
“GL4” bzw. SAE 80W-90 Mehr-
bereichs-Hypoidöl
Füllmenge 0,2 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte Bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 17 L
Davon Reserve ca. 4,5 L
Vergaser
Hersteller MIKUNI
Ty p × Anzahl BSR37 × 2
Zündkerzen
Hersteller/Typ NGK / BPR7ES oder
DENSO / W22EPR-U
Elektrodenabstand 0,7–0,8 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,660
Sekundärantrieb Kardanwelle
Sekundärübersetzung 2,875
Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,353
2. Gang 1,667
3. Gang 1,286
4. Gang 1,032
5. Gang 0,853
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 33°
Nachlauf 132 mm
Reifen
Vo r n
Ausführung Schlauch-Reifen
Dimension 130/90-16 M/C 67S
Hersteller/Typ Dunlop / D404F
Hinten
Ausführung Schlauch-Reifen
Dimension 170/80-15 M/C 77S
Hersteller/Typ Dunlop / D404G
Max. Gesamtzuladung* 197 kg
G_5ks_Spec.fm Page 2 Thursday, September 12, 2002 4:11 PM

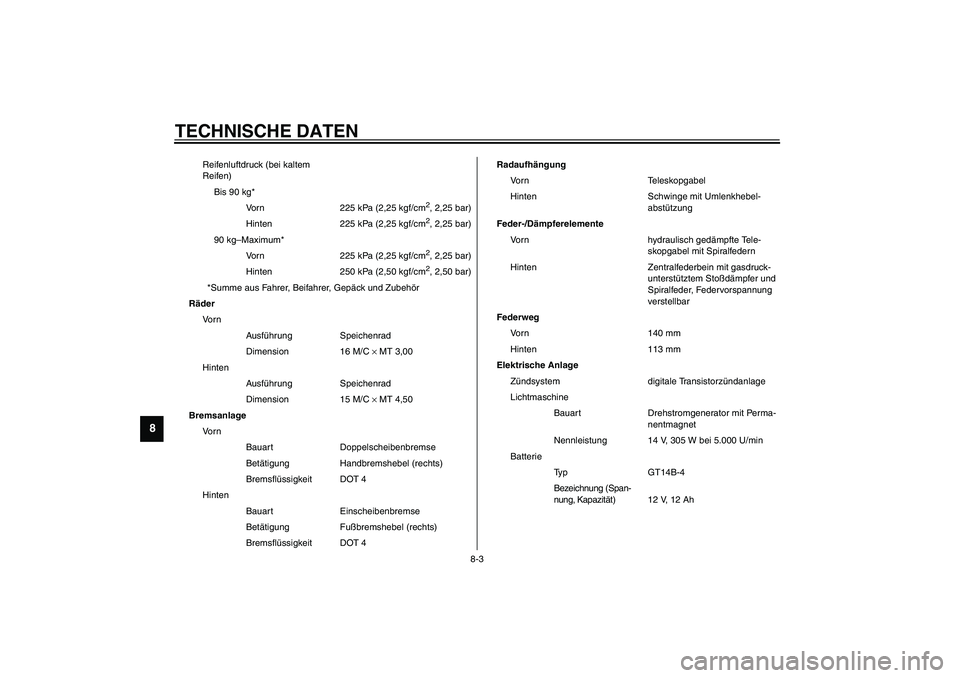

TECHNISCHE DATEN
8-3
8
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Hinten 225 kPa (2,25 kgf/cm2, 2,25 bar)
90 kg–Maximum*
Vorn 225 kPa (2,25 kgf/cm2, 2,25 bar)
Hinten 250 kPa (2,50 kgf/cm2, 2,50 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Speichenrad
Dimension 16 M/C × MT 3,00
Hinten
Ausführung Speichenrad
Dimension 15 M/C × MT 4,50
Bremsanlage
Vo r n
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4Radaufhängung
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder, Federvorspannung
verstellbar
Federweg
Vorn 140 mm
Hinten 113 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit Perma-
nentmagnet
Nennleistung 14 V, 305 W bei 5.000 U/min
Batterie
Typ GT14B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 Ah
G_5ks_Spec.fm Page 3 Thursday, September 12, 2002 4:11 PM

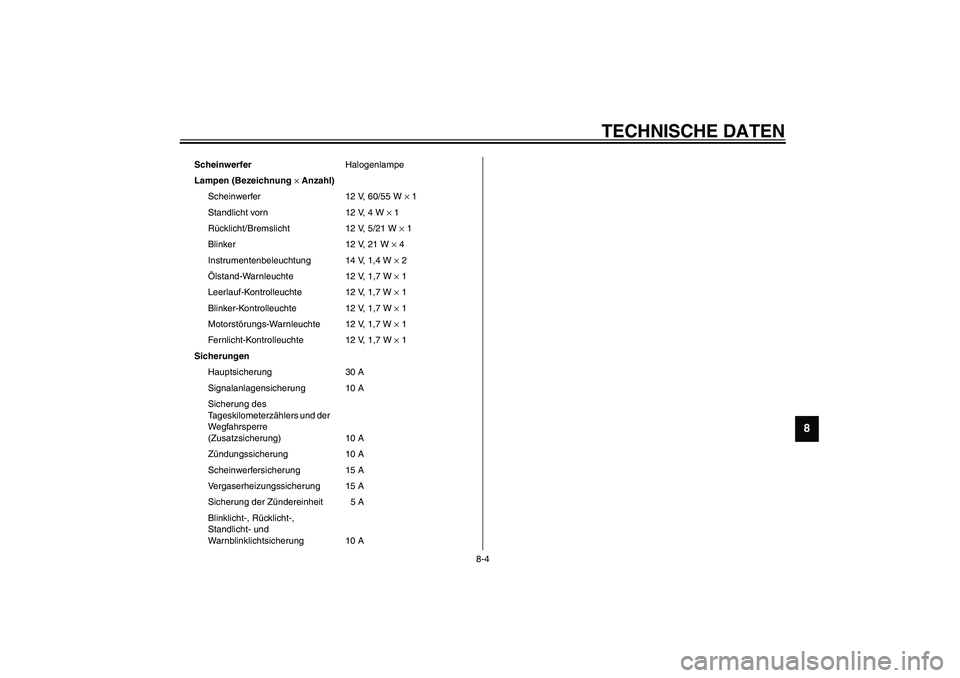

TECHNISCHE DATEN
8-4
8
ScheinwerferHalogenlampe
Lampen (Bezeichnung × Anzahl)
Scheinwerfer 12 V, 60/55 W × 1
Standlicht vorn 12 V, 4 W × 1
Rücklicht/Bremslicht 12 V, 5/21 W × 1
Blinker 12 V, 21 W × 4
Instrumentenbeleuchtung 14 V, 1,4 W × 2
Ölstand-Warnleuchte 12 V, 1,7 W × 1
Leerlauf-Kontrolleuchte 12 V, 1,7 W × 1
Blinker-Kontrolleuchte 12 V, 1,7 W × 1
Motorstörungs-Warnleuchte 12 V, 1,7 W × 1
Fernlicht-Kontrolleuchte 12 V, 1,7 W × 1
Sicherungen
Hauptsicherung 30 A
Signalanlagensicherung 10 A
Sicherung des
Tageskilometerzählers und der
Wegfahrsperre
(Zusatzsicherung) 10 A
Zündungssicherung 10 A
Scheinwerfersicherung 15 A
Vergaserheizungssicherung 15 A
Sicherung der Zündereinheit 5 A
Blinklicht-, Rücklicht-,
Standlicht- und
Warnblinklichtsicherung 10 A
G_5ks_Spec.fm Page 4 Thursday, September 12, 2002 4:11 PM

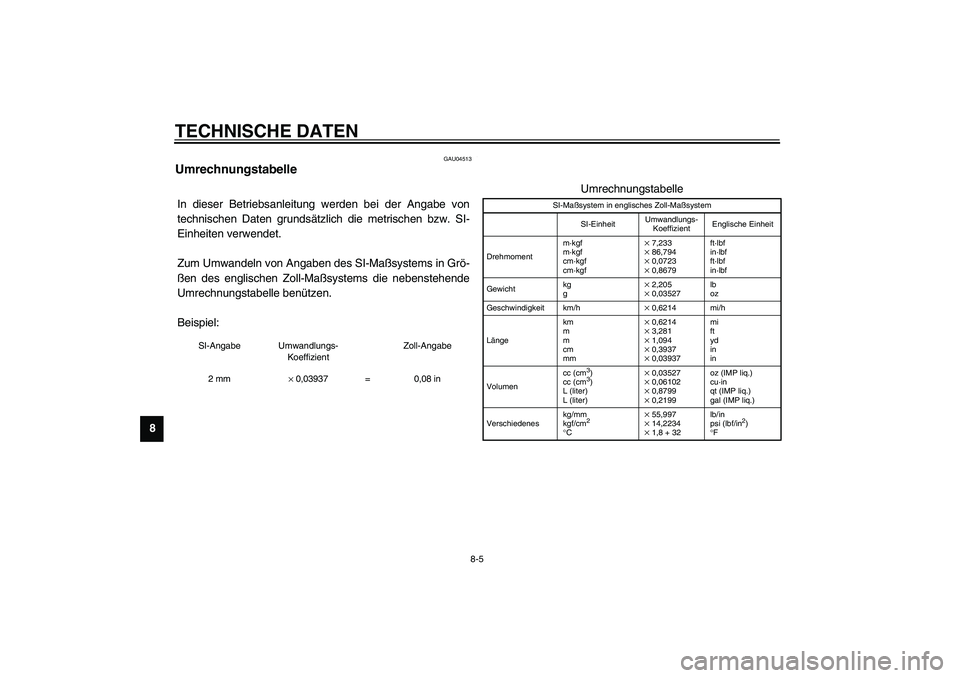

TECHNISCHE DATEN
8-5
8
GAU04513
Umrechnungstabelle CS-04GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw. SI-
Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in Grö-
ßen des englischen Zoll-Maßsystems die nebenstehende
Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
G_5ks_Spec.fm Page 5 Thursday, September 12, 2002 4:11 PM

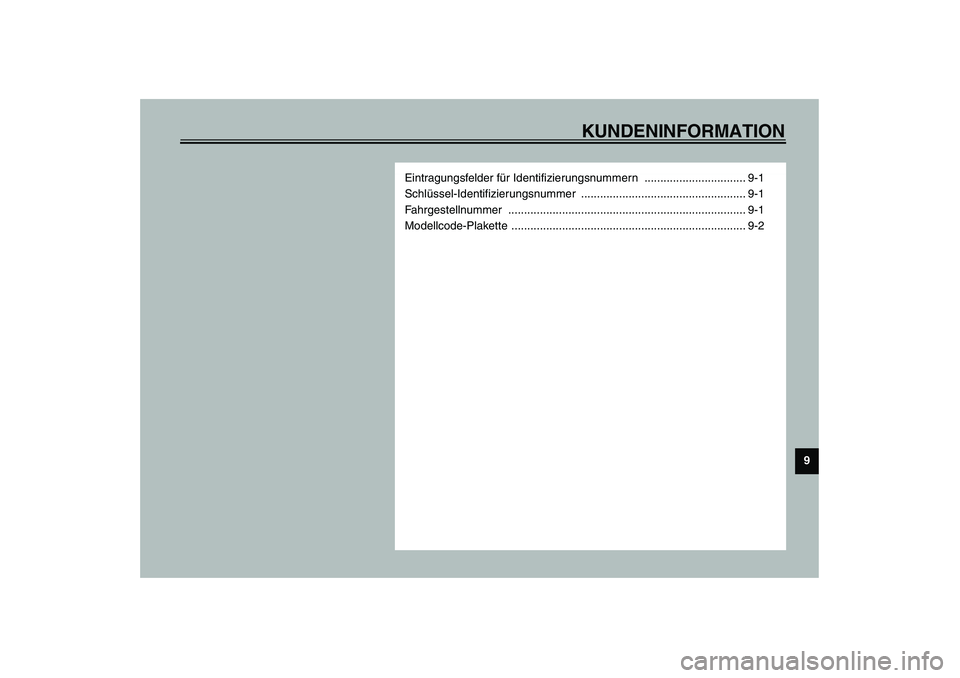

KUNDENINFORMATION
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrgestellnummer ........................................................................... 9-1
Modellcode-Plakette .......................................................................... 9-2
U5KSG4.book Page 1 Thursday, September 12, 2002 2:47 PM

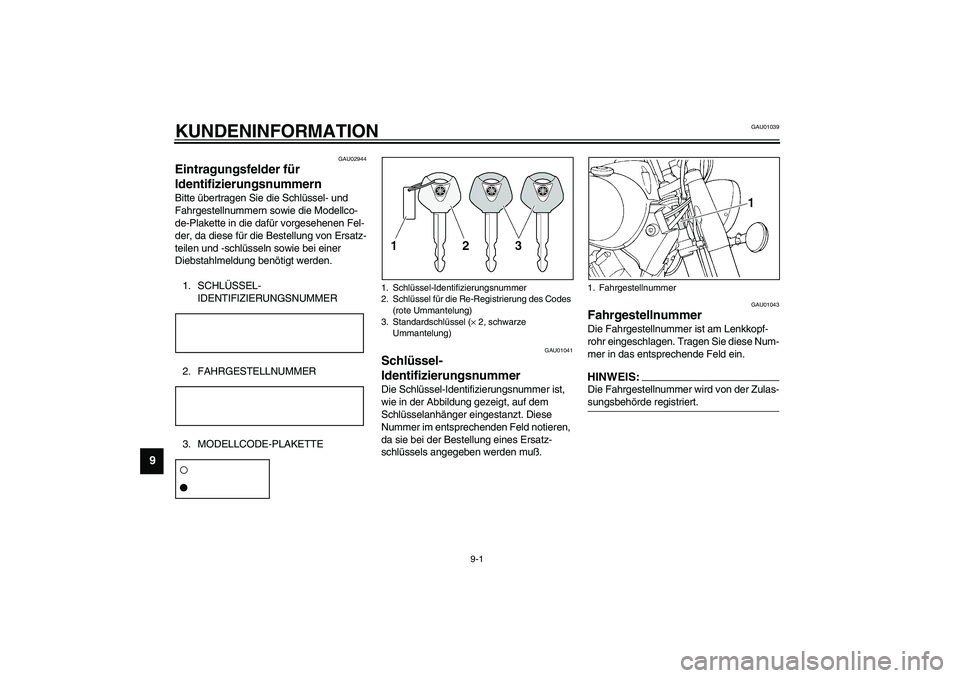

9-1
9
GAU01039
9-KUNDENINFORMATION
GAU02944
Eintragungsfelder für
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
1. SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMERCA-02G2. FAHRGESTELLNUMMERCA-02G3. MODELLCODE-PLAKETTECA-01GGAU01041
Schlüssel-
Identifizierungsnummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notieren,
da sie bei der Bestellung eines Ersatz-
schlüssels angegeben werden muß.
GAU01043
Fahrgestellnummer Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:_ Die Fahrgestellnummer wird von der Zulas-
sungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Codes
(rote Ummantelung)
3. Standardschlüssel (× 2, schwarze
Ummantelung)
1. Fahrgestellnummer
