ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
GAU00118

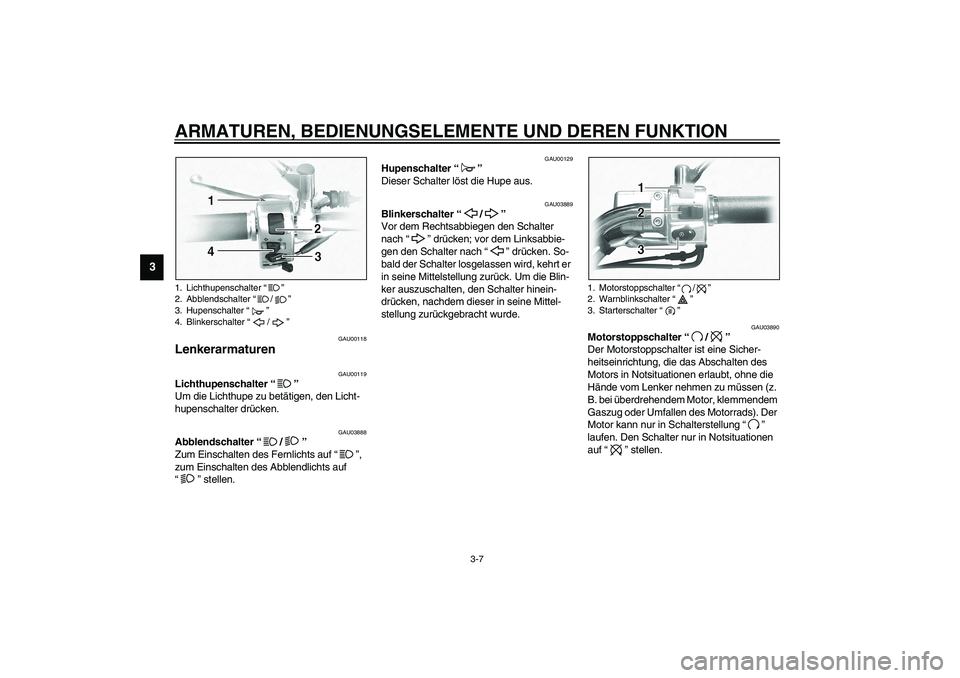

Lenkerarmaturen
GAU00119
Lichthupenschalter “”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU03888
Abblendschalter “/”
Zum Einschalten des Fernlichts auf “”,
zum Einschalten des Abblendlichts auf
“” stellen.
GAU00129
Hupenschalter “”
Dieser Schalter löst die Hupe aus.
GAU03889
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken; vor dem Linksabbie-
gen den Schalter nach “” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hinein-
drücken, nachdem dieser in seine Mittel-
stellung zurückgebracht wurde.
GAU03890
Motorstoppschalter “/”
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen (z.
B. bei überdrehendem Motor, klemmendem
Gaszug oder Umfallen des Motorrads). Der
Motor kann nur in Schalterstellung “”
laufen. Den Schalter nur in Notsituationen
auf “” stellen.
1. Lichthupenschalter “”
2. Abblendschalter “/”
3. Hupenschalter “”
4. Blinkerschalter “/”
1. Motorstoppschalter “/”
2. Warnblinkschalter “”
3. Starterschalter “”
U5KSG4.book Page 7 Thursday, September 12, 2002 2:47 PM
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3
CD-01G

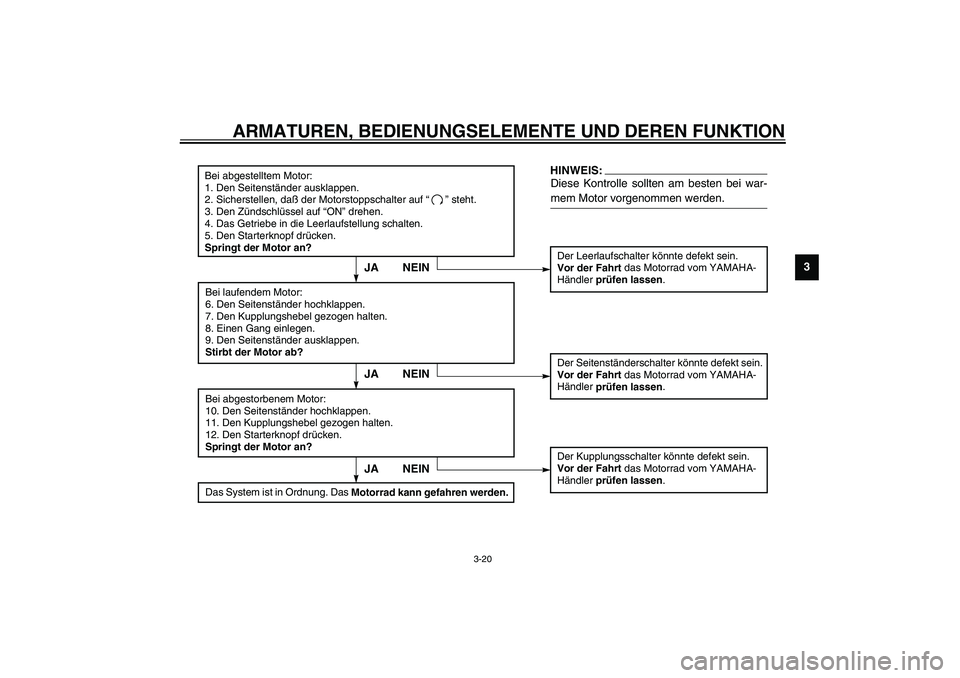

Bei abgestelltem Motor:
