2003 YAMAHA XJR 1300 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6

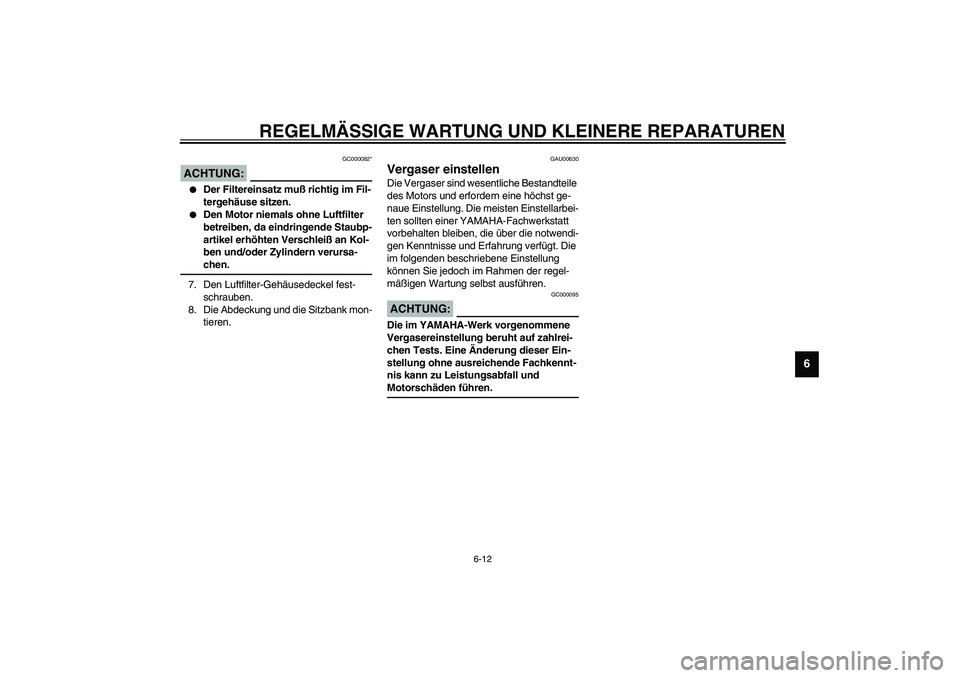

GC000082*
ACHTUNG:_

Der Filtereinsatz muß richtig im Fil-
tergehäuse sitzen.


Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staubp-
artikel erhöhten Verschleiß an Kol-
ben und/oder Zylindern verursa-
chen.
_7. Den Luftfilter-Gehäusedeckel fest-
schrauben.
8. Die Abdeckung und die Sitzbank mon-
tieren.
GAU00630
Vergaser einstellen Die Vergaser sind wesentliche Bestandteile
des Motors und erfordern eine höchst ge-
naue Einstellung. Die meisten Einstellarbei-
ten sollten einer YAMAHA-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.
GC000095
ACHTUNG:_ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung ohne ausreichende Fachkennt-
nis kann zu Leistungsabfall und
Motorschäden führen. _
U5WMG0.book Page 12 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6

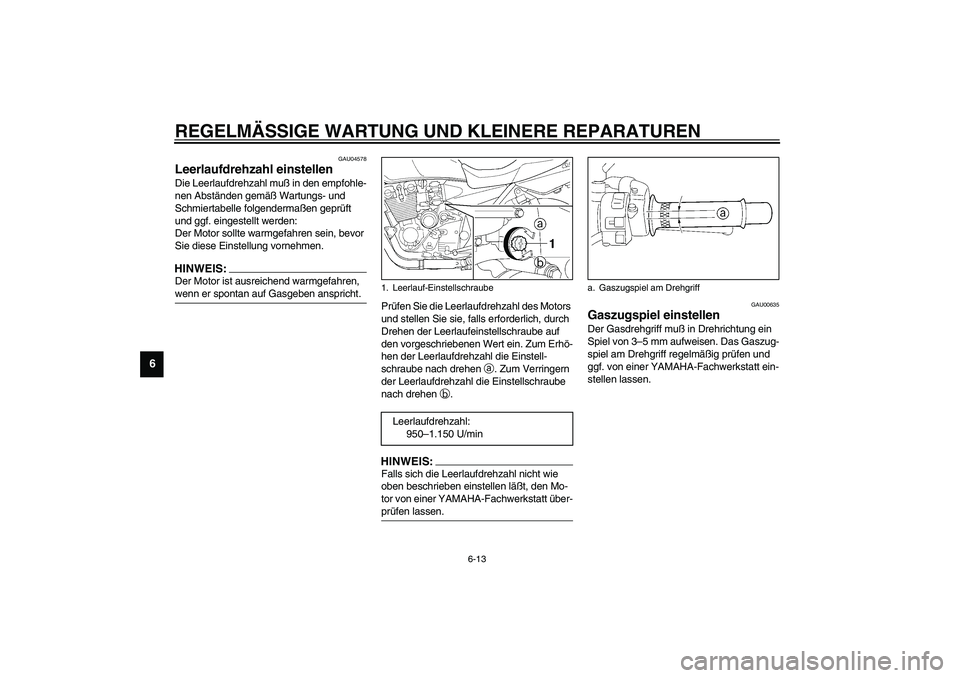

GAU04578
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden:
Der Motor sollte warmgefahren sein, bevor
Sie diese Einstellung vornehmen.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube nach drehen
a. Zum Verringern
der Leerlaufdrehzahl die Einstellschraube
nach drehen
b.HINWEIS:_ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Mo-
tor von einer YAMAHA-Fachwerkstatt über-
prüfen lassen. _
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 3–5 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. von einer YAMAHA-Fachwerkstatt ein-
stellen lassen.
1. Leerlauf-Einstellschraube
Leerlaufdrehzahl:
950–1.150 U/min
a. Gaszugspiel am Drehgriff
U5WMG0.book Page 13 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6

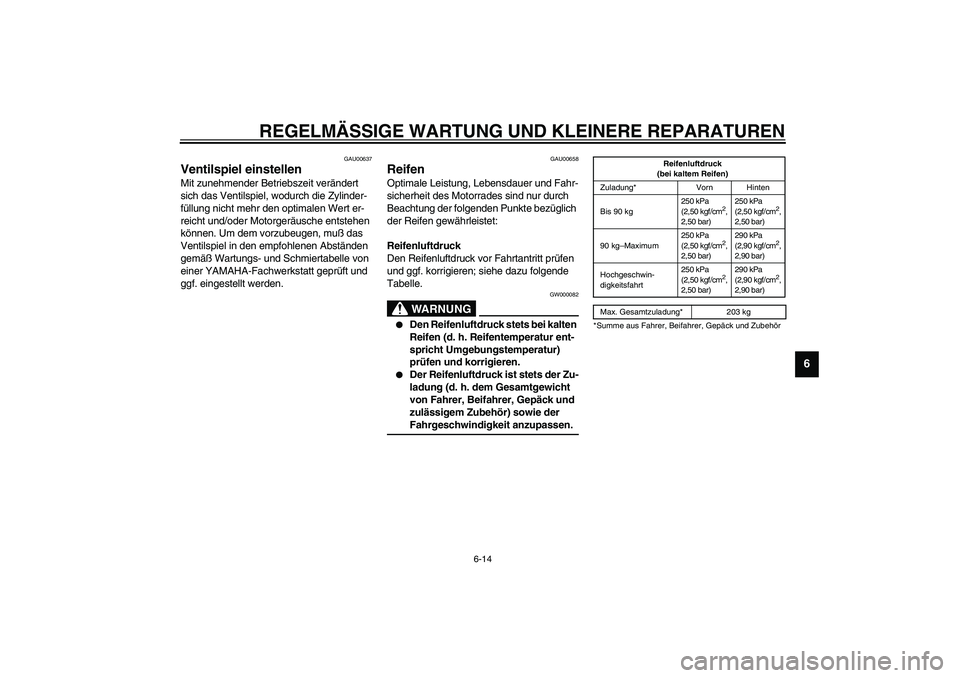

GAU00637
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muß das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer YAMAHA-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU00658
Reifen Optimale Leistung, Lebensdauer und Fahr-
sicherheit des Motorrades sind nur durch
Beachtung der folgenden Punkte bezüglich
der Reifen gewährleistet:
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren; siehe dazu folgende
Tabelle.
GW000082
WARNUNG
_

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifenluftdruck ist stets der Zu-
ladung (d. h. dem Gesamtgewicht
von Fahrer, Beifahrer, Gepäck und
zulässigem Zubehör) sowie der
Fahrgeschwindigkeit anzupassen.
_
CE-01G
CE-07G
Reifenluftdruck
(bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
90 kg–Maximum250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Hochgeschwin-
digkeitsfahrt250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Max. Gesamtzuladung* 203 kg
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
U5WMG0.book Page 14 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6

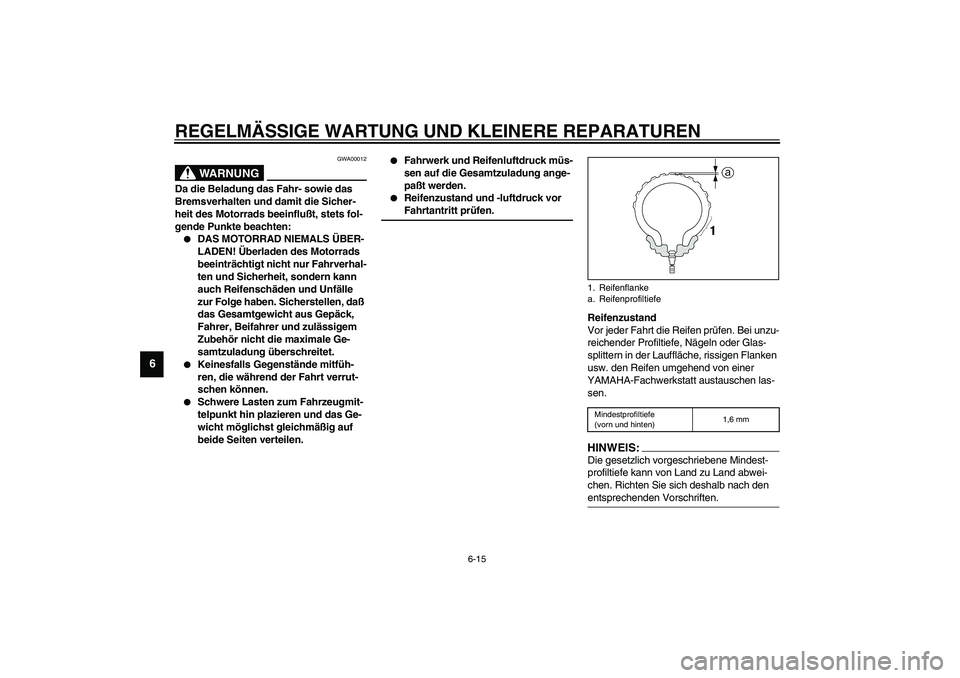

GWA00012
WARNUNG
_ Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten:

DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck,
Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.


Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.


Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.


Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
paßt werden.


Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
_
Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
YAMAHA-Fachwerkstatt austauschen las-
sen.CE-08GHINWEIS:_ Die gesetzlich vorgeschriebene Mindest-
profiltiefe kann von Land zu Land abwei-
chen. Richten Sie sich deshalb nach den
entsprechenden Vorschriften. _1. Reifenflanke
a. ReifenprofiltiefeMindestprofiltiefe
(vorn und hinten)1,6 mm
U5WMG0.book Page 15 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6

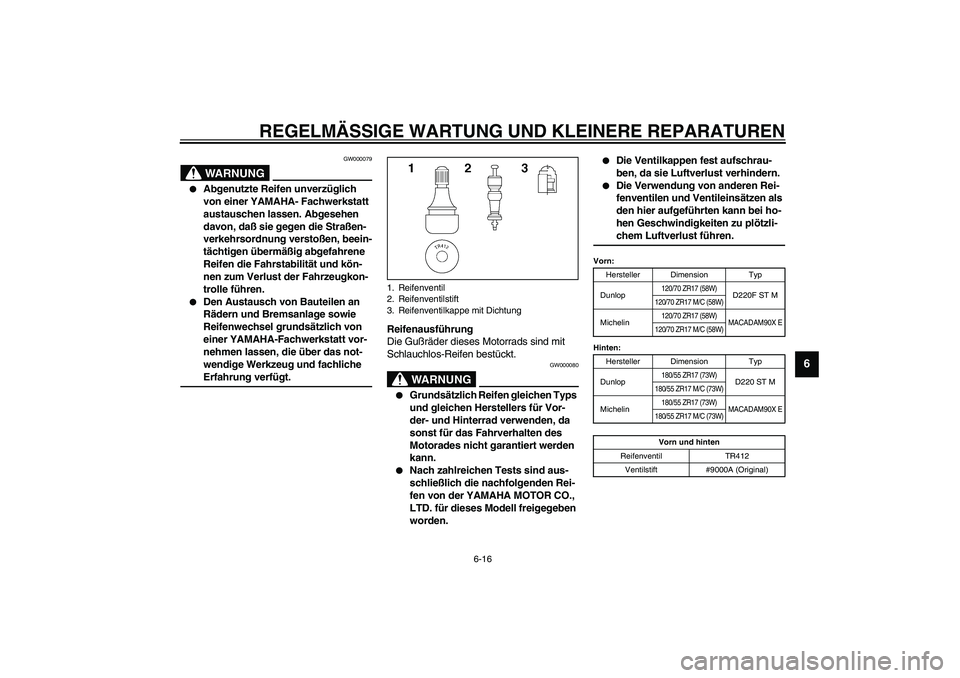

GW000079
WARNUNG
_

Abgenutzte Reifen unverzüglich
von einer YAMAHA- Fachwerkstatt
austauschen lassen. Abgesehen
davon, daß sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
tächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Fahrzeugkon-
trolle führen.


Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer YAMAHA-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
_
Reifenausführung
Die Gußräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.
GW000080
WARNUNG
_

Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vor-
der- und Hinterrad verwenden, da
sonst für das Fahrverhalten des
Motorades nicht garantiert werden
kann.


Nach zahlreichen Tests sind aus-
schließlich die nachfolgenden Rei-
fen von der YAMAHA MOTOR CO.,
LTD. für dieses Modell freigegeben
worden.


Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust verhindern.


Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-
chem Luftverlust führen.
_CE-10G
CE-14G
1. Reifenventil
2. Reifenventilstift
3. Reifenventilkappe mit Dichtung
Vorn:
Hersteller Dimension Typ
Dunlop
120/70 ZR17 (58W)
D220F ST M
120/70 ZR17 M/C (58W)
Michelin
120/70 ZR17 (58W)
MACADAM90X E
120/70 ZR17 M/C (58W)
Hinten:
Hersteller Dimension Typ
Dunlop
180/55 ZR17 (73W)
D220 ST M
180/55 ZR17 M/C (73W)
Michelin
180/55 ZR17 (73W)
MACADAM90X E
180/55 ZR17 M/C (73W)Vorn und hinten
Reifenventil TR412
Ventilstift #9000A (Original)
U5WMG0.book Page 16 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6

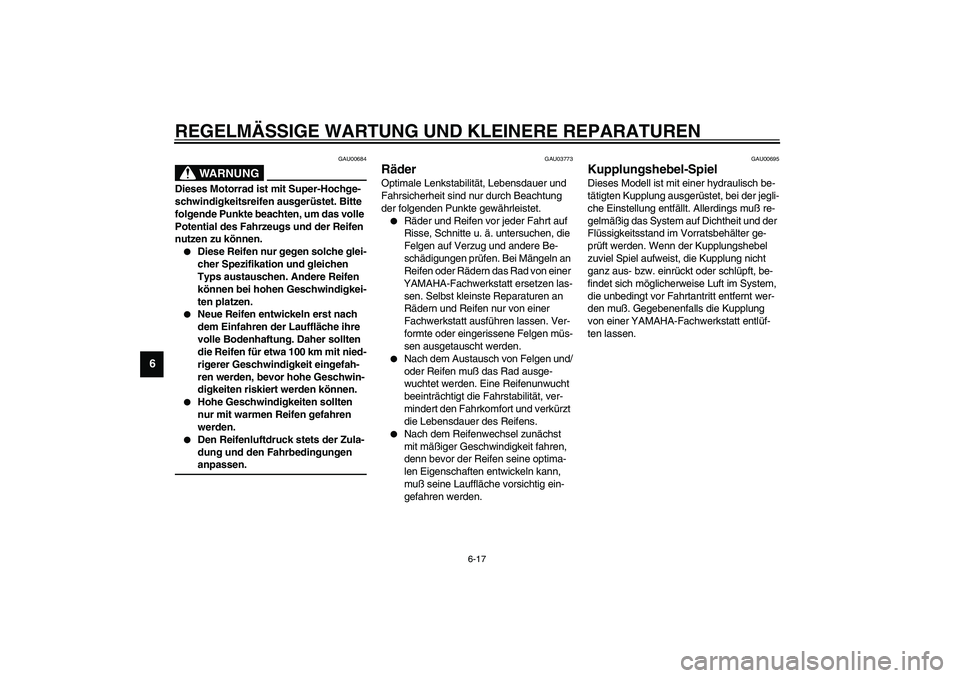

GAU00684
WARNUNG
_ Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.

Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.


Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km mit nied-
rigerer Geschwindigkeit eingefah-
ren werden, bevor hohe Geschwin-
digkeiten riskiert werden können.


Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.


Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen
anpassen.
_
GAU03773
Räder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.

Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
YAMAHA-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.


Nach dem Austausch von Felgen und/
oder Reifen muß das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
GAU00695
Kupplungshebel-Spiel Dieses Modell ist mit einer hydraulisch be-
tätigten Kupplung ausgerüstet, bei der jegli-
che Einstellung entfällt. Allerdings muß re-
gelmäßig das System auf Dichtheit und der
Flüssigkeitsstand im Vorratsbehälter ge-
prüft werden. Wenn der Kupplungshebel
zuviel Spiel aufweist, die Kupplung nicht
ganz aus- bzw. einrückt oder schlüpft, be-
findet sich möglicherweise Luft im System,
die unbedingt vor Fahrtantritt entfernt wer-
den muß. Gegebenenfalls die Kupplung
von einer YAMAHA-Fachwerkstatt entlüf-
ten lassen.
U5WMG0.book Page 17 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6

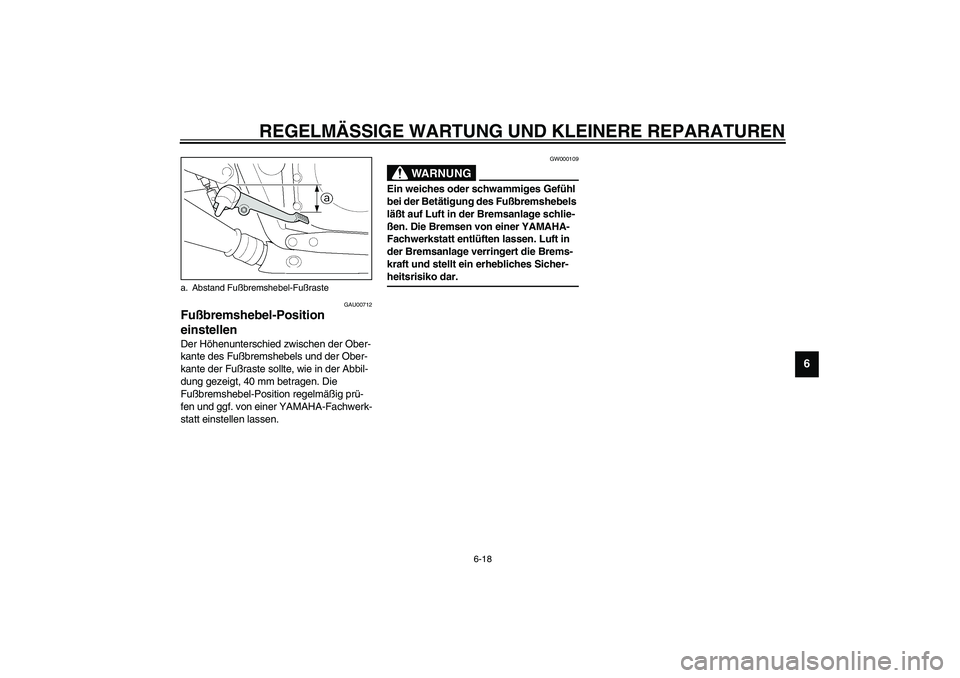

GAU00712
Fußbremshebel-Position
einstellen Der Höhenunterschied zwischen der Ober-
kante des Fußbremshebels und der Ober-
kante der Fußraste sollte, wie in der Abbil-
dung gezeigt, 40 mm betragen. Die
Fußbremshebel-Position regelmäßig prü-
fen und ggf. von einer YAMAHA-Fachwerk-
statt einstellen lassen.
GW000109
WARNUNG
_ Ein weiches oder schwammiges Gefühl
bei der Betätigung des Fußbremshebels
läßt auf Luft in der Bremsanlage schlie-
ßen. Die Bremsen von einer YAMAHA-
Fachwerkstatt entlüften lassen. Luft in
der Bremsanlage verringert die Brems-
kraft und stellt ein erhebliches Sicher-
heitsrisiko dar._
a. Abstand Fußbremshebel-Fußraste
U5WMG0.book Page 18 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6

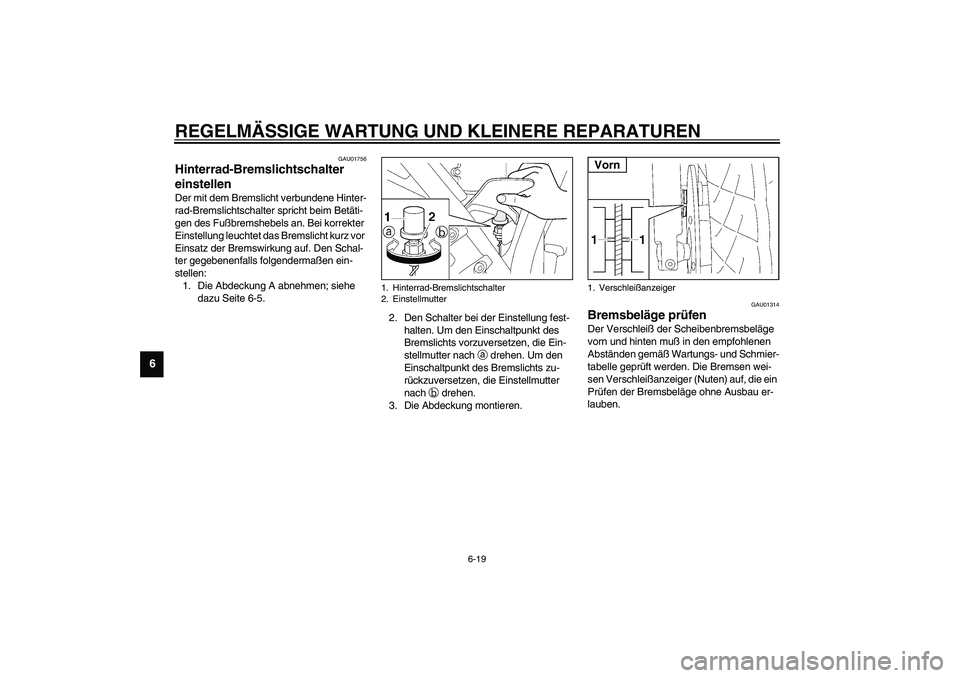

GAU01756
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Den Schal-
ter gegebenenfalls folgendermaßen ein-
stellen:
1. Die Abdeckung A abnehmen; siehe
dazu Seite 6-5.
2. Den Schalter bei der Einstellung fest-
halten. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Ein-
stellmutter nach
a drehen. Um den
Einschaltpunkt des Bremslichts zu-
rückzuversetzen, die Einstellmutter
nach
b drehen.
3. Die Abdeckung montieren.
GAU01314
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muß in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden. Die Bremsen wei-
sen Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter
1. VerschleißanzeigerVorn
U5WMG0.book Page 19 Monday, July 29, 2002 2:21 PM
