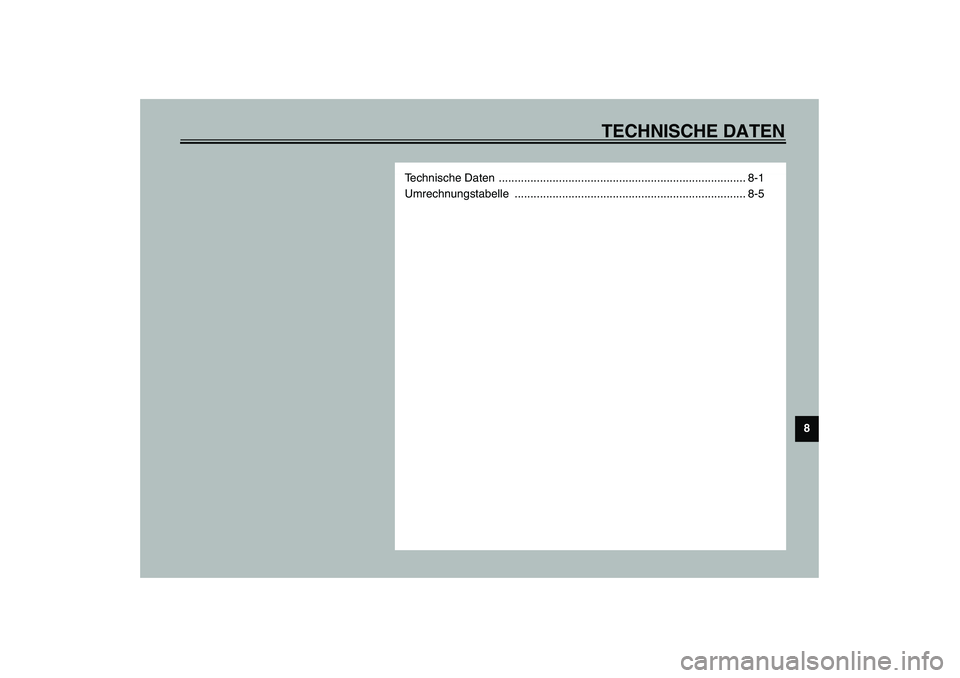

TECHNISCHE DATEN
8
Technische Daten .............................................................................. 8-1
Umrechnungstabelle ......................................................................... 8-5
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM

8-1
8
GAU01038

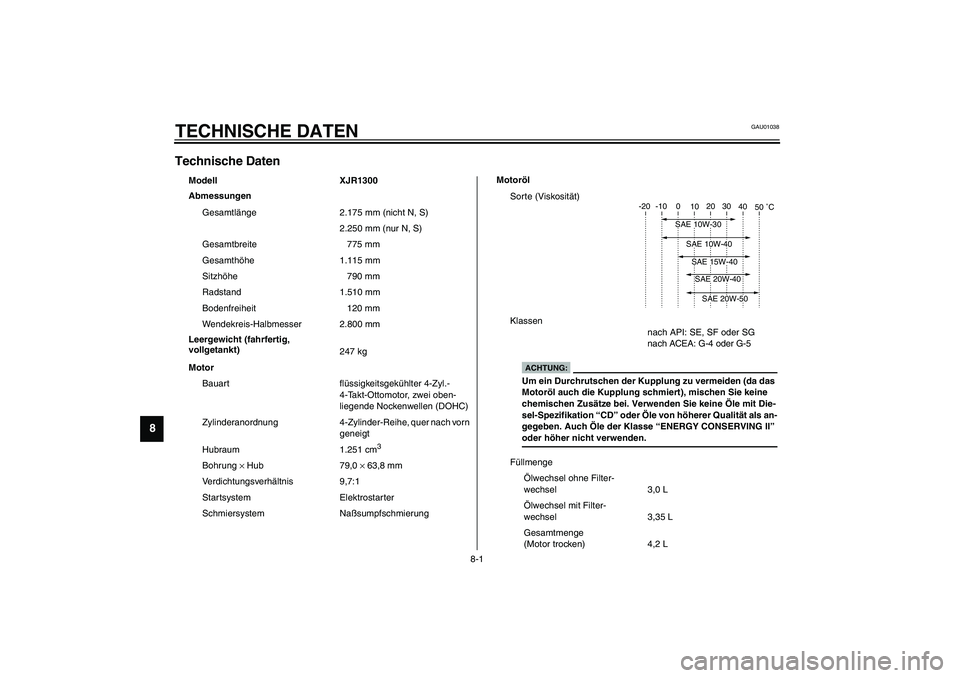

8-TECHNISCHE DATENTechnische Daten CS-01G
Modell XJR1300
Abmessungen
Gesamtlänge 2.175 mm (nicht N, S)
2.250 mm (nur N, S)
Gesamtbreite 775 mm
Gesamthöhe 1.115 mm
Sitzhöhe 790 mm
Radstand 1.510 mm
Bodenfreiheit 120 mm
Wendekreis-Halbmesser 2.800 mm
Leergewicht (fahrfertig,
vollgetankt)
247 kg
Motor
Bauart flüssigkeitsgekühlter 4-Zyl.-
4-Takt-Ottomotor, zwei oben-
liegende Nockenwellen (DOHC)
Zylinderanordnung 4-Zylinder-Reihe, quer nach vorn
geneigt
Hubraum 1.251 cm
3
Bohrung × Hub 79,0 × 63,8 mm
Verdichtungsverhältnis 9,7:1
Startsystem Elektrostarter
Schmiersystem NaßsumpfschmierungMotoröl
Sorte (Viskosität)
Klassen
nach API: SE, SF oder SG
nach ACEA: G-4 oder G-5
Füllmenge
Ölwechsel ohne Filter-
wechsel 3,0 L
Ölwechsel mit Filter-
wechsel 3,35 L
Gesamtmenge
(Motor trocken) 4,2 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ACHTUNG:Um ein Durchrutschen der Kupplung zu vermeiden (da das
Motoröl auch die Kupplung schmiert), mischen Sie keine
chemischen Zusätze bei. Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle von höherer Qualität als an-
gegeben. Auch Öle der Klasse “ENERGY CONSERVING II”
oder höher nicht verwenden.
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM

TECHNISCHE DATEN
8-2
8

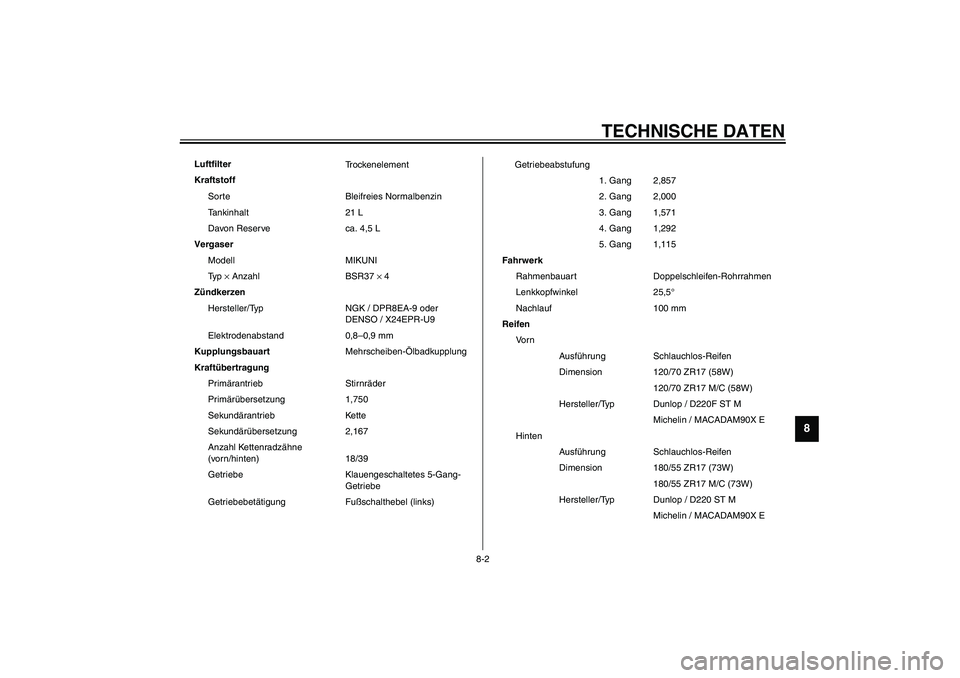

Luftfilter
Trockenelement
Kraftstoff
Sorte Bleifreies Normalbenzin
Tankinhalt 21 L
Davon Reserve ca. 4,5 L
Vergaser
Modell MIKUNI
Ty p × Anzahl BSR37 × 4
Zündkerzen
Hersteller/Typ NGK / DPR8EA-9 oder
DENSO / X24EPR-U9
Elektrodenabstand 0,8–0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,750
Sekundärantrieb Kette
Sekundärübersetzung 2,167
Anzahl Kettenradzähne
(vorn/hinten) 18/39
Getriebe Klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,857
2. Gang 2,000
3. Gang 1,571
4. Gang 1,292
5. Gang 1,115
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 25,5°
Nachlauf 100 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 120/70 ZR17 (58W)
120/70 ZR17 M/C (58W)
Hersteller/Typ Dunlop / D220F ST M
Michelin / MACADAM90X E
Hinten
Ausführung Schlauchlos-Reifen
Dimension 180/55 ZR17 (73W)
180/55 ZR17 M/C (73W)
Hersteller/Typ Dunlop / D220 ST M
Michelin / MACADAM90X E
U5WMG0.book Page 2 Monday, July 29, 2002 2:21 PM

TECHNISCHE DATEN
8-3
8

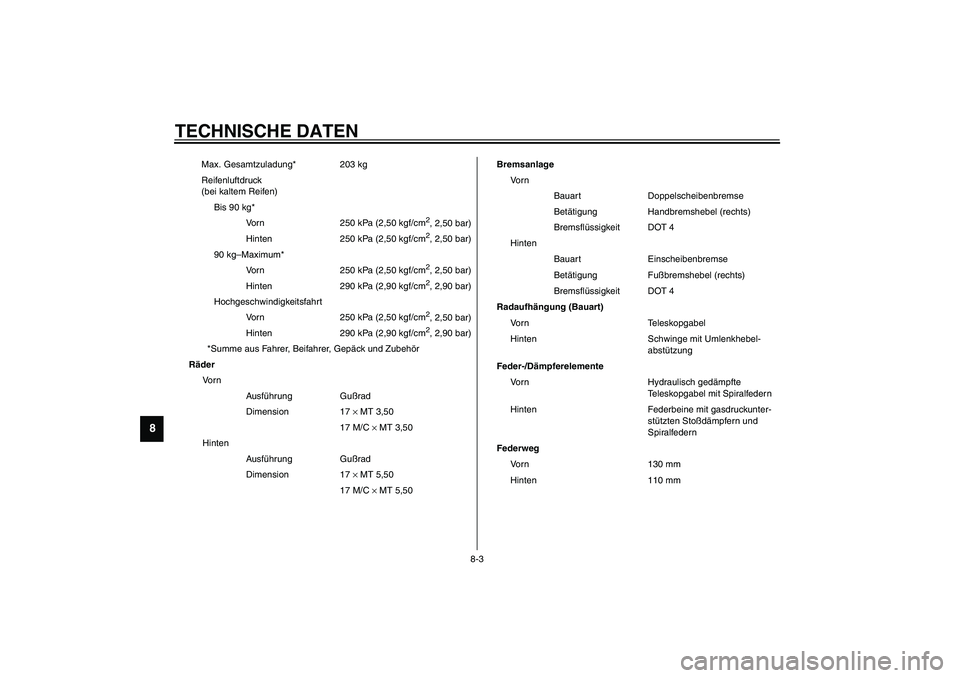

Max. Gesamtzuladung* 203 kg
Reifenluftdruck
(bei kaltem Reifen)
Bis 90 kg*
Vorn 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Hinten 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–Maximum*
Vorn 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 290 kPa (2,90 kgf/cm2, 2,90 bar)
Hochgeschwindigkeitsfahrt
Vorn 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 290 kPa (2,90 kgf/cm2, 2,90 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 × MT 3,50
17 M/C × MT 3,50
Hinten
Ausführung Gußrad
Dimension 17 × MT 5,50
17 M/C × MT 5,50Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung (Bauart)
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn Hydraulisch gedämpfte
Teleskopgabel mit Spiralfedern
Hinten Federbeine mit gasdruckunter-
stützten Stoßdämpfern und
Spiralfedern
Federweg
Vorn 130 mm
Hinten 110 mm
U5WMG0.book Page 3 Monday, July 29, 2002 2:21 PM

TECHNISCHE DATEN
8-4
8

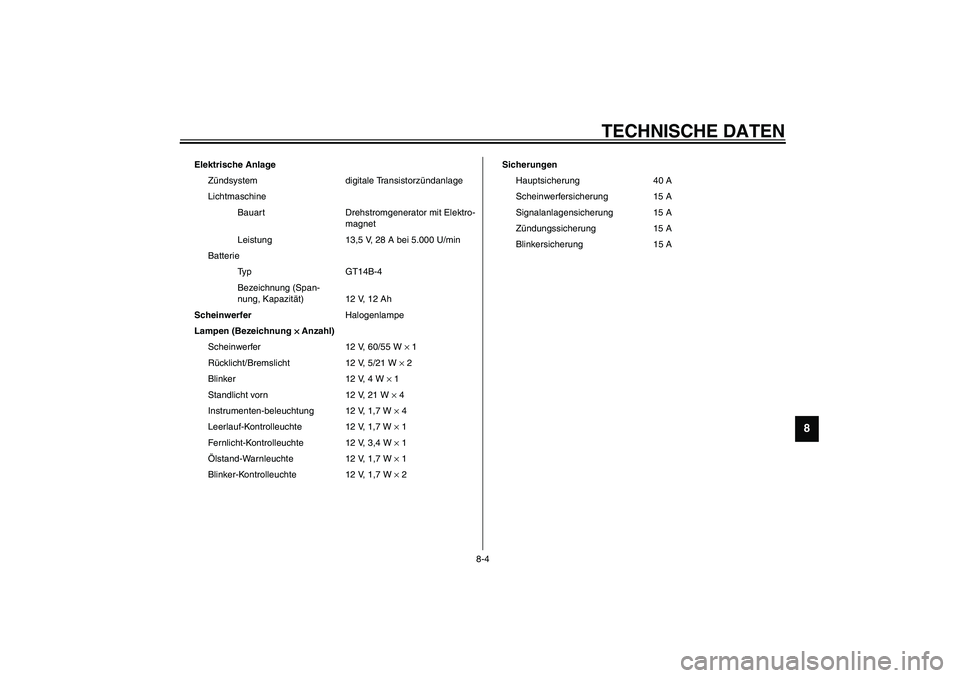

Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit Elektro-
magnet
Leistung 13,5 V, 28 A bei 5.000 U/min
Batterie
Typ GT14B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung ×
×× × Anzahl)
Scheinwerfer 12 V, 60/55 W × 1
Rücklicht/Bremslicht 12 V, 5/21 W × 2
Blinker 12 V, 4 W × 1
Standlicht vorn 12 V, 21 W × 4
Instrumenten-beleuchtung 12 V, 1,7 W × 4
Leerlauf-Kontrolleuchte 12 V, 1,7 W × 1
Fernlicht-Kontrolleuchte 12 V, 3,4 W × 1
Ölstand-Warnleuchte 12 V, 1,7 W × 1
Blinker-Kontrolleuchte 12 V, 1,7 W × 2Sicherungen
Hauptsicherung 40 A
Scheinwerfersicherung 15 A
Signalanlagensicherung 15 A
Zündungssicherung 15 A
Blinkersicherung 15 A
U5WMG0.book Page 4 Monday, July 29, 2002 2:21 PM

TECHNISCHE DATEN
8-5
8
GAU04513

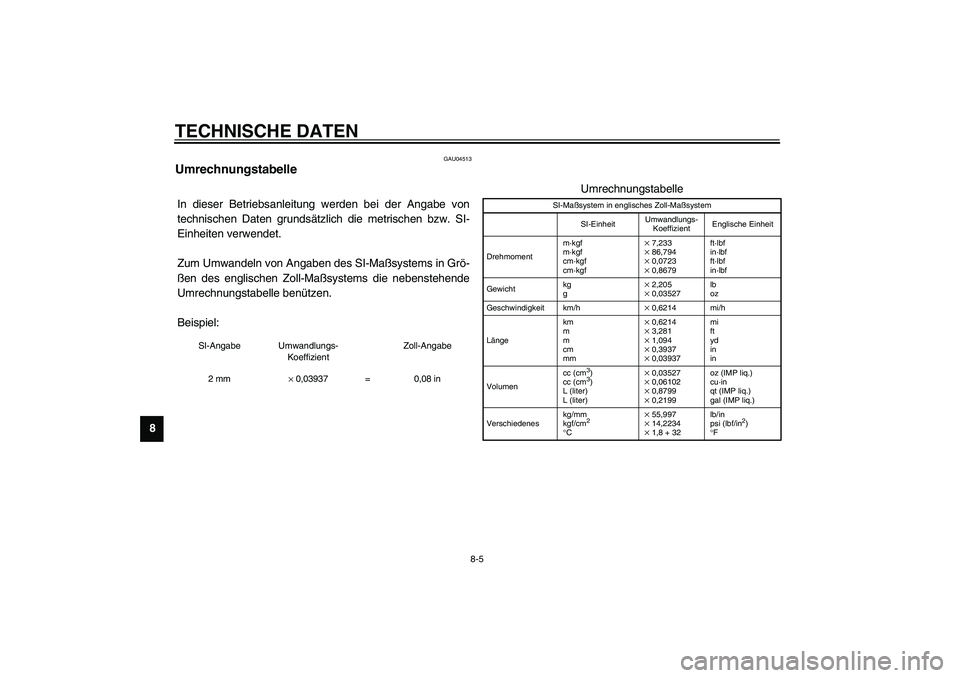

Umrechnungstabelle CS-04GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw. SI-
Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in Grö-
ßen des englischen Zoll-Maßsystems die nebenstehende
Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5WMG0.book Page 5 Monday, July 29, 2002 2:21 PM

KUNDENINFORMATION
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrgestellnummer ........................................................................... 9-1
Modellcode-Plakette .......................................................................... 9-2
U5WMG0.book Page 1 Monday, July 29, 2002 2:21 PM

9-1
9
GAU01039
9-KUNDENINFORMATION
GAU02944

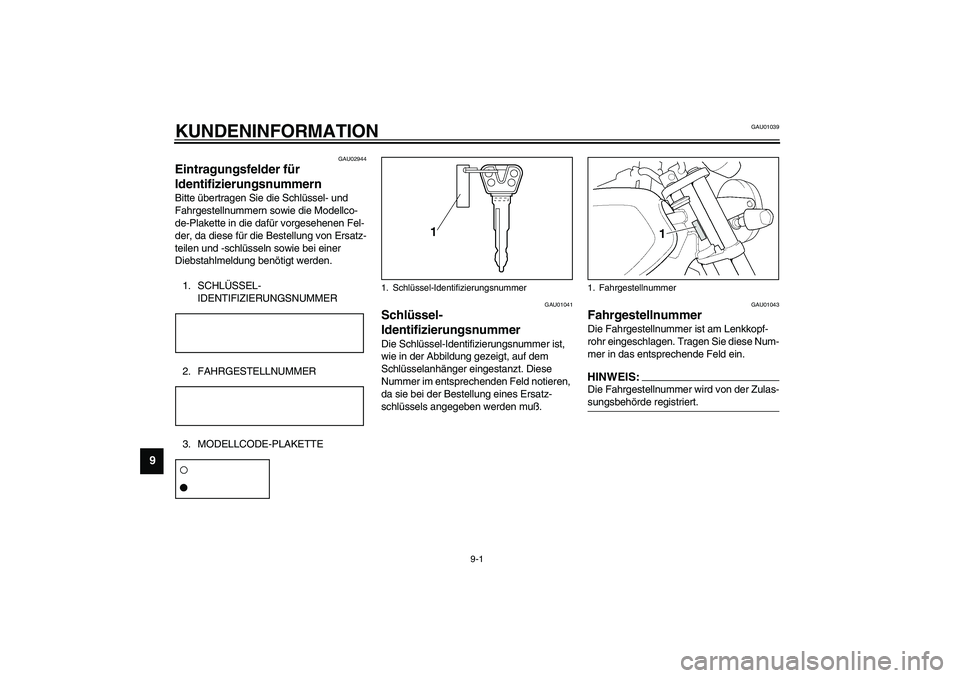

Eintragungsfelder für
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
1. SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMERCA-02G2. FAHRGESTELLNUMMERCA-02G3. MODELLCODE-PLAKETTECA-01GGAU01041
Schlüssel-
Identifizierungsnummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notieren,
da sie bei der Bestellung eines Ersatz-
schlüssels angegeben werden muß.
GAU01043
Fahrgestellnummer Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:_ Die Fahrgestellnummer wird von der Zulas-
sungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrgestellnummer
