REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
GAU00800

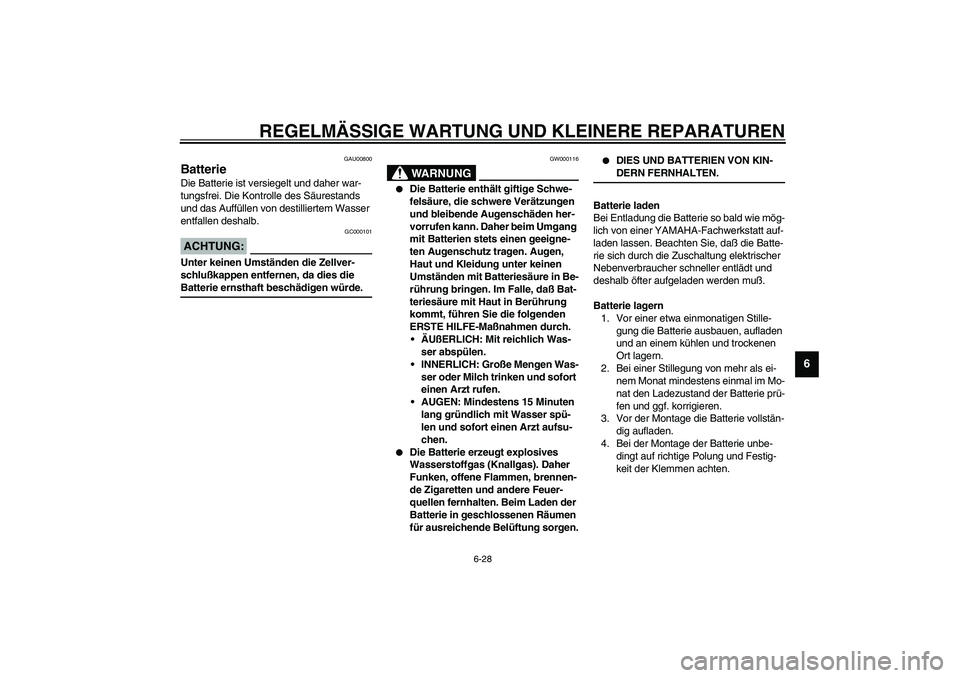

Batterie Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
GC000101
ACHTUNG:_ Unter keinen Umständen die Zellver-
schlußkappen entfernen, da dies die
Batterie ernsthaft beschädigen würde. _
GW000116
WARNUNG
_

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
und bleibende Augenschäden her-
vorrufen kann. Daher beim Umgang
mit Batterien stets einen geeigne-
ten Augenschutz tragen. Augen,
Haut und Kleidung unter keinen
Umständen mit Batteriesäure in Be-
rührung bringen. Im Falle, daß Bat-
teriesäure mit Haut in Berührung
kommt, führen Sie die folgenden
ERSTE HILFE-Maßnahmen durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen fernhalten. Beim Laden der
Batterie in geschlossenen Räumen
für ausreichende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERNHALTEN.
_Batterie laden
Bei Entladung die Batterie so bald wie mög-
lich von einer YAMAHA-Fachwerkstatt auf-
laden lassen. Beachten Sie, daß die Batte-
rie sich durch die Zuschaltung elektrischer
Nebenverbraucher schneller entlädt und
deshalb öfter aufgeladen werden muß.
Batterie lagern
1. Vor einer etwa einmonatigen Stille-
gung die Batterie ausbauen, aufladen
und an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stillegung von mehr als ei-
nem Monat mindestens einmal im Mo-
nat den Ladezustand der Batterie prü-
fen und ggf. korrigieren.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten.
U5WMG0.book Page 28 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
GC000102
ACHTUNG:_

Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand fügt der Batte-
rie bleibende Schäden zu.


Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät
nötig (Konstantstromstärke und/
oder -spannung). Konventionelle
Ladegeräte können die Lebensdau-
er der wartungsfreien Batterie ver-
mindern. Sollten Sie nicht mit Si-
cherheit über ein korrektes
Ladegerät verfügen, wenden Sie
sich bitte an Ihre YAMAHA-Fach-
werkstatt.
_
GAU04410*

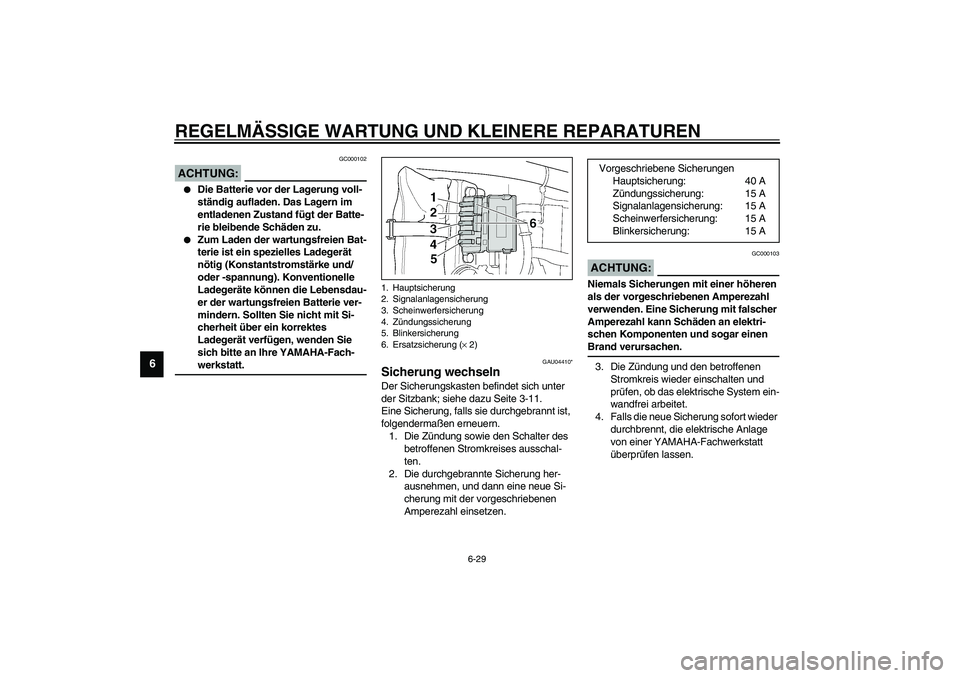

Sicherung wechseln Der Sicherungskasten befindet sich unter
der Sitzbank; siehe dazu Seite 3-11.
Eine Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Die Zündung sowie den Schalter des
betroffenen Stromkreises ausschal-
ten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
GC000103
ACHTUNG:_ Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen. _3. Die Zündung und den betroffenen
Stromkreis wieder einschalten und
prüfen, ob das elektrische System ein-
wandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer YAMAHA-Fachwerkstatt
überprüfen lassen.
1. Hauptsicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Zündungssicherung
5. Blinkersicherung
6. Ersatzsicherung (× 2)
Vorgeschriebene Sicherungen
Hauptsicherung: 40 A
Zündungssicherung: 15 A
Signalanlagensicherung: 15 A
Scheinwerfersicherung: 15 A
Blinkersicherung: 15 A
U5WMG0.book Page 29 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
GAU04189

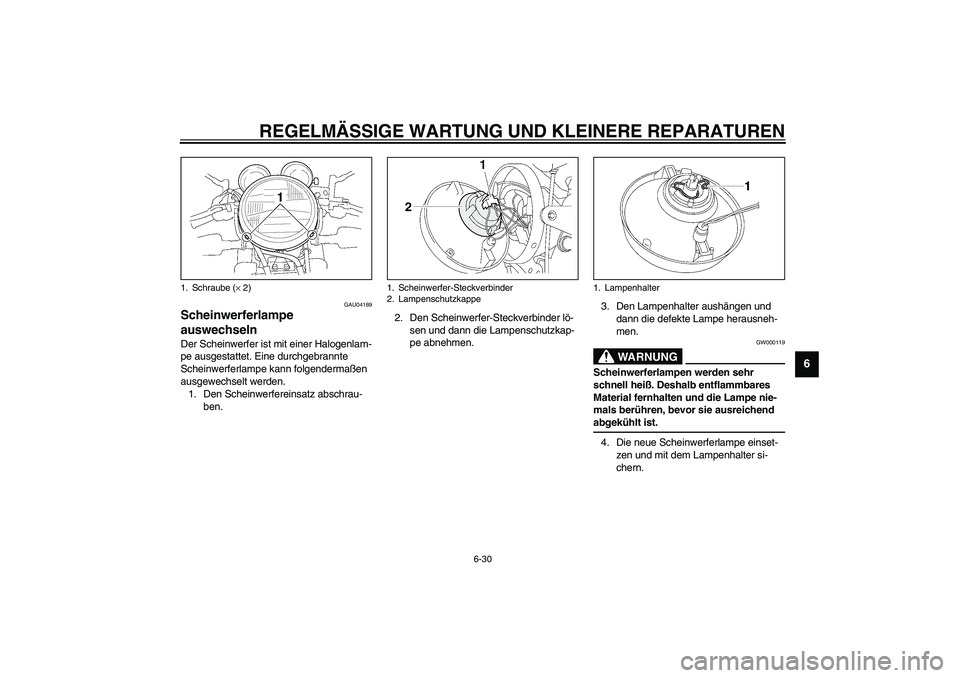

Scheinwerferlampe
auswechseln Der Scheinwerfer ist mit einer Halogenlam-
pe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist. _4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
1. Schraube (× 2)
1. Scheinwerfer-Steckverbinder
2. Lampenschutzkappe
1. Lampenhalter
U5WMG0.book Page 30 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6
GC000105

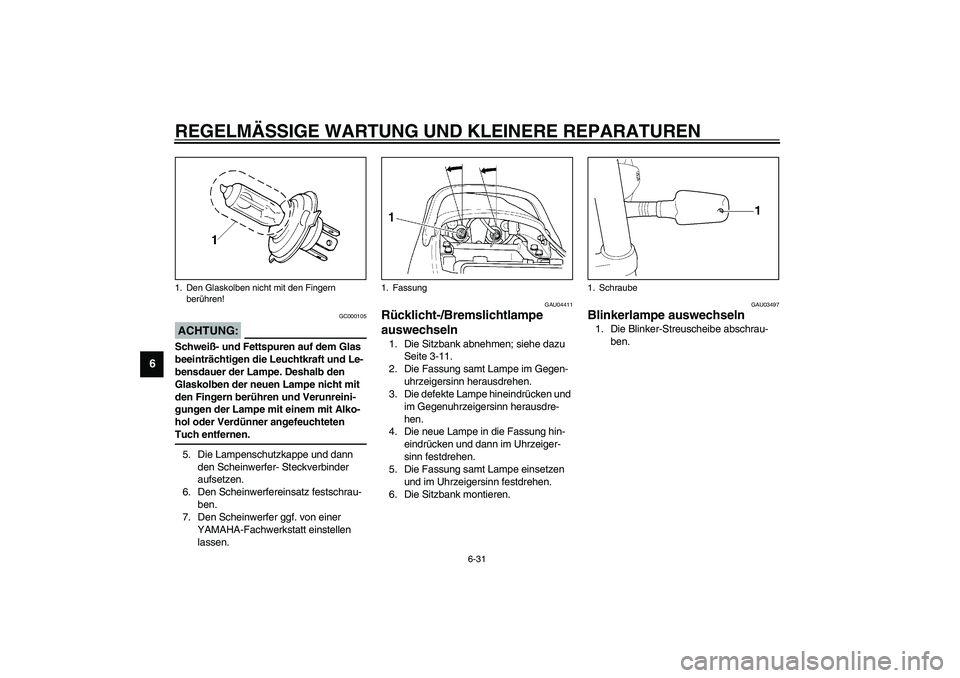

ACHTUNG:_ Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der neuen Lampe nicht mit
den Fingern berühren und Verunreini-
gungen der Lampe mit einem mit Alko-
hol oder Verdünner angefeuchteten
Tuch entfernen. _5. Die Lampenschutzkappe und dann
den Scheinwerfer- Steckverbinder
aufsetzen.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
YAMAHA-Fachwerkstatt einstellen
lassen.
GAU04411
Rücklicht-/Bremslichtlampe
auswechseln 1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Die Fassung samt Lampe im Gegen-
uhrzeigersinn herausdrehen.
3. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Die Sitzbank montieren.
GAU03497
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
1. Den Glaskolben nicht mit den Fingern
berühren!
1. Fassung
1. Schraube
U5WMG0.book Page 31 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
6

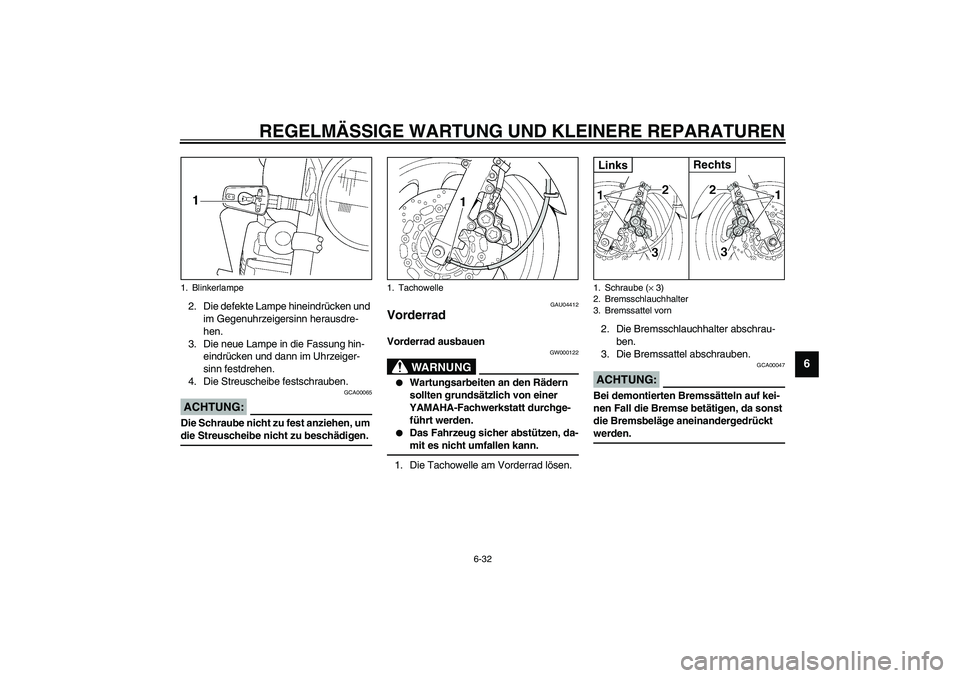

2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GCA00065
ACHTUNG:_ Die Schraube nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen. _
GAU04412
Vorderrad Vorderrad ausbauen
GW000122
WARNUNG
_

Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
YAMAHA-Fachwerkstatt durchge-
führt werden.


Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
_1. Die Tachowelle am Vorderrad lösen.2. Die Bremsschlauchhalter abschrau-
ben.
3. Die Bremssattel abschrauben.
GCA00047
ACHTUNG:_ Bei demontierten Bremssätteln auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt
werden. _
1. Blinkerlampe
1. Tachowelle
1. Schraube (× 3)
2. Bremsschlauchhalter
3. Bremssattel vornLinks
Rechts
U5WMG0.book Page 32 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-33
6

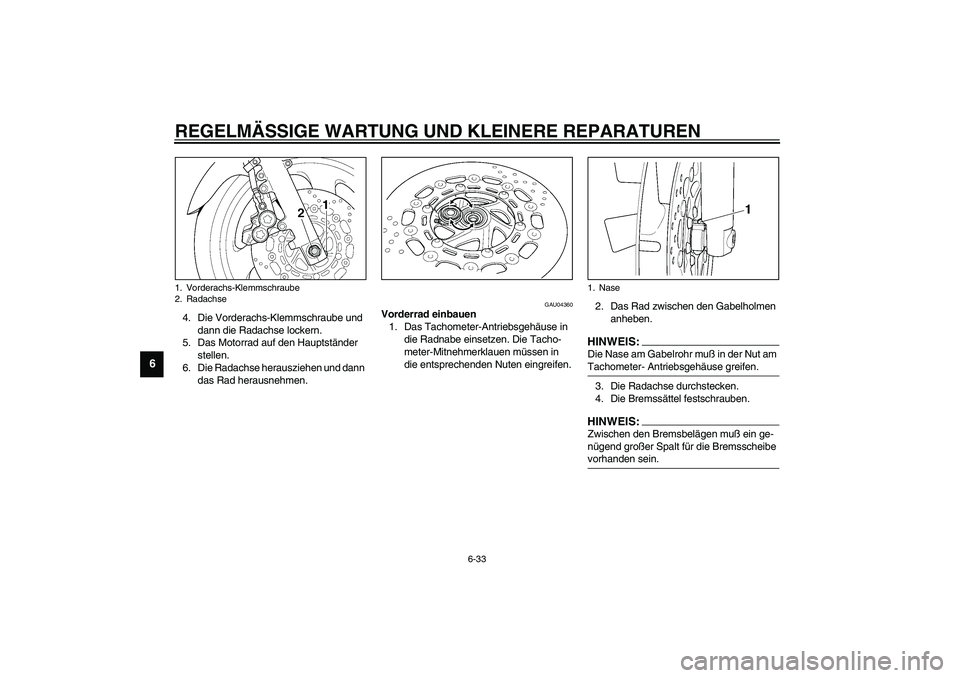

4. Die Vorderachs-Klemmschraube und
dann die Radachse lockern.
5. Das Motorrad auf den Hauptständer
stellen.
6. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU04360
Vorderrad einbauen
1. Das Tachometer-Antriebsgehäuse in
die Radnabe einsetzen. Die Tacho-
meter-Mitnehmerklauen müssen in
die entsprechenden Nuten eingreifen.2. Das Rad zwischen den Gabelholmen
anheben.
HINWEIS:_ Die Nase am Gabelrohr muß in der Nut am
Tachometer- Antriebsgehäuse greifen. _3. Die Radachse durchstecken.
4. Die Bremssättel festschrauben.HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _
1. Vorderachs-Klemmschraube
2. Radachse
1. Nase
U5WMG0.book Page 33 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-34
6
5. Die Bremsschlauchhalter festschrau-
ben.
6. Das Motorrad vom Hauptständer her-
ablassen.
7. Die Radachse, dann die Vorderachs-
Klemmschraube und die Bremssattel-
Schrauben vorschriftsmäßig anzie-
hen.
8. Die Tachowelle montieren.
9. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
GAU04413
Hinterrad Hinterrad ausbauen
GW000122
WARNUNG
_

Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
YAMAHA-Fachwerkstatt durchge-
führt werden.


Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.

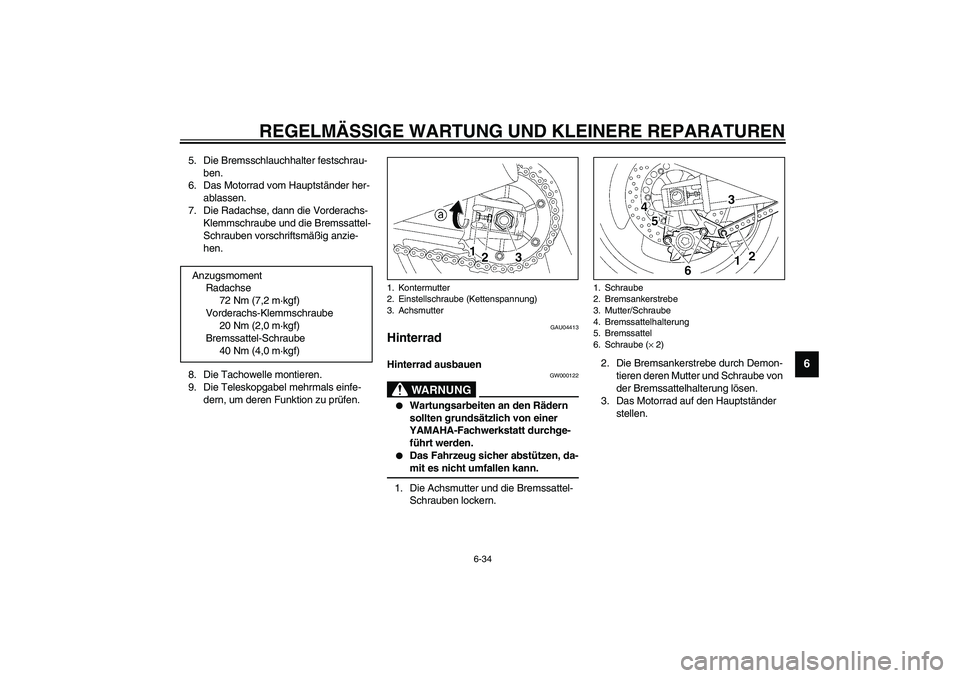

_1. Die Achsmutter und die Bremssattel-
Schrauben lockern.2. Die Bremsankerstrebe durch Demon-
tieren deren Mutter und Schraube von
der Bremssattelhalterung lösen.
3. Das Motorrad auf den Hauptständer
stellen. Anzugsmoment
Radachse
72 Nm (7,2 m·kgf)
Vorderachs-Klemmschraube
20 Nm (2,0 m·kgf)
Bremssattel-Schraube
40 Nm (4,0 m·kgf)1. Kontermutter
2. Einstellschraube (Kettenspannung)
3. Achsmutter
1. Schraube
2. Bremsankerstrebe
3. Mutter/Schraube
4. Bremssattelhalterung
5. Bremssattel
6. Schraube (× 2)
U5WMG0.book Page 34 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-35
6

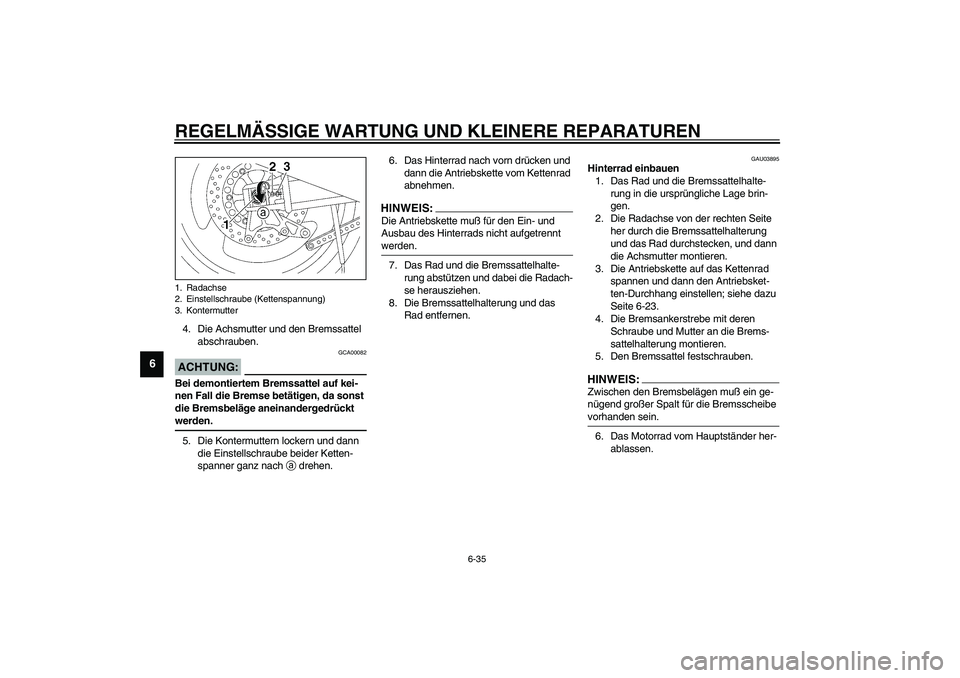

4. Die Achsmutter und den Bremssattel
abschrauben.
GCA00082
ACHTUNG:_ Bei demontiertem Bremssattel auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt
werden. _5. Die Kontermuttern lockern und dann
die Einstellschraube beider Ketten-
spanner ganz nach
a drehen.6. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS:_ Die Antriebskette muß für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden. _7. Das Rad und die Bremssattelhalte-
rung abstützen und dabei die Radach-
se herausziehen.
8. Die Bremssattelhalterung und das
Rad entfernen.
GAU03895
Hinterrad einbauen
1. Das Rad und die Bremssattelhalte-
rung in die ursprüngliche Lage brin-
gen.
2. Die Radachse von der rechten Seite
her durch die Bremssattelhalterung
und das Rad durchstecken, und dann
die Achsmutter montieren.
3. Die Antriebskette auf das Kettenrad
spannen und dann den Antriebsket-
ten-Durchhang einstellen; siehe dazu
Seite 6-23.
4. Die Bremsankerstrebe mit deren
Schraube und Mutter an die Brems-
sattelhalterung montieren.
5. Den Bremssattel festschrauben.HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _6. Das Motorrad vom Hauptständer her-
ablassen.
1. Radachse
2. Einstellschraube (Kettenspannung)
