2003 YAMAHA XJR 1300 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

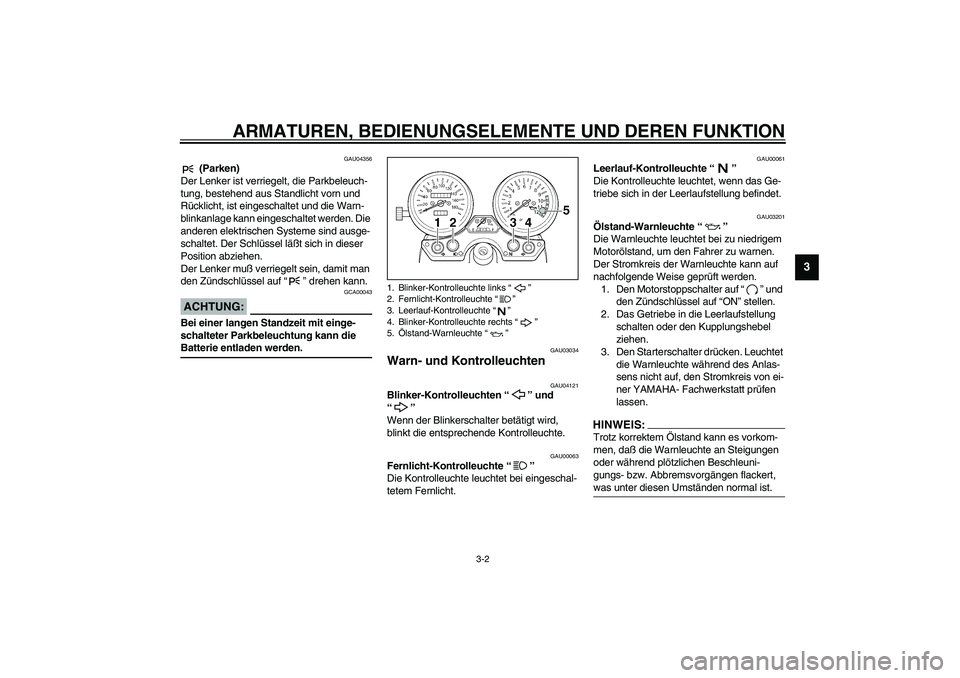

3-2
3
GAU04356
(Parken)
Der Lenker ist verriegelt, die Parkbeleuch-
tung, bestehend aus Standlicht vorn und
Rücklicht, ist eingeschaltet und die Warn-
blinkanlage kann eingeschaltet werden. Die
anderen elektrischen Systeme sind ausge-
schaltet. Der Schlüssel läßt sich in dieser
Position abziehen.
Der Lenker muß verriegelt sein, damit man
den Zündschlüssel auf “” drehen kann.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit mit einge-
schalteter Parkbeleuchtung kann die
Batterie entladen werden. _
GAU03034
Warn- und Kontrolleuchten
GAU04121
Blinker-Kontrolleuchten “” und
“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU00063
Fernlicht-Kontrolleuchte “”
Die Kontrolleuchte leuchtet bei eingeschal-
tetem Fernlicht.
GAU00061
Leerlauf-Kontrolleuchte “”
Die Kontrolleuchte leuchtet, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU03201
Ölstand-Warnleuchte “”
Die Warnleuchte leuchtet bei zu niedrigem
Motorölstand, um den Fahrer zu warnen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Leuchtet
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis von ei-
ner YAMAHA- Fachwerkstatt prüfen
lassen.HINWEIS:_ Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist. _
1. Blinker-Kontrolleuchte links “”
2. Fernlicht-Kontrolleuchte “”
3. Leerlauf-Kontrolleuchte “”
4. Blinker-Kontrolleuchte rechts “”
5.Ölstand-Warnleuchte “”
U5WMG0.book Page 2 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

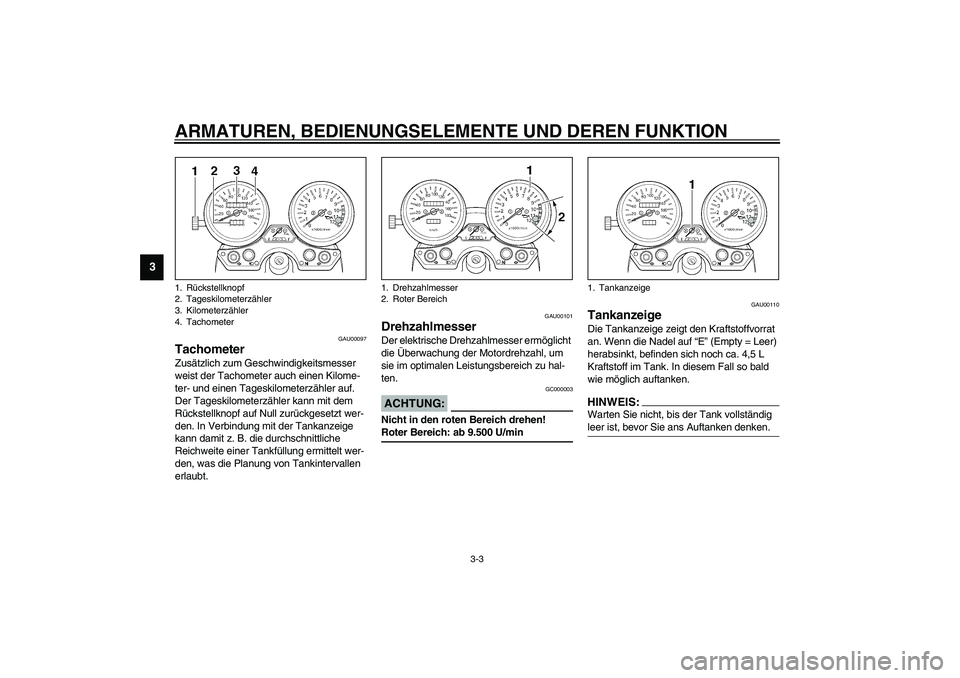

3-3
3
GAU00097
Tachometer Zusätzlich zum Geschwindigkeitsmesser
weist der Tachometer auch einen Kilome-
ter- und einen Tageskilometerzähler auf.
Der Tageskilometerzähler kann mit dem
Rückstellknopf auf Null zurückgesetzt wer-
den. In Verbindung mit der Tankanzeige
kann damit z. B. die durchschnittliche
Reichweite einer Tankfüllung ermittelt wer-
den, was die Planung von Tankintervallen
erlaubt.
GAU00101
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 9.500 U/min_
GAU00110
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (Empty = Leer)
herabsinkt, befinden sich noch ca. 4,5 L
Kraftstoff im Tank. In diesem Fall so bald
wie möglich auftanken.HINWEIS:_ Warten Sie nicht, bis der Tank vollständig
leer ist, bevor Sie ans Auftanken denken. _
1. Rückstellknopf
2. Tageskilometerzähler
3. Kilometerzähler
4. Tachometer
1. Drehzahlmesser
2. Roter Bereich
1. Tankanzeige
U5WMG0.book Page 3 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

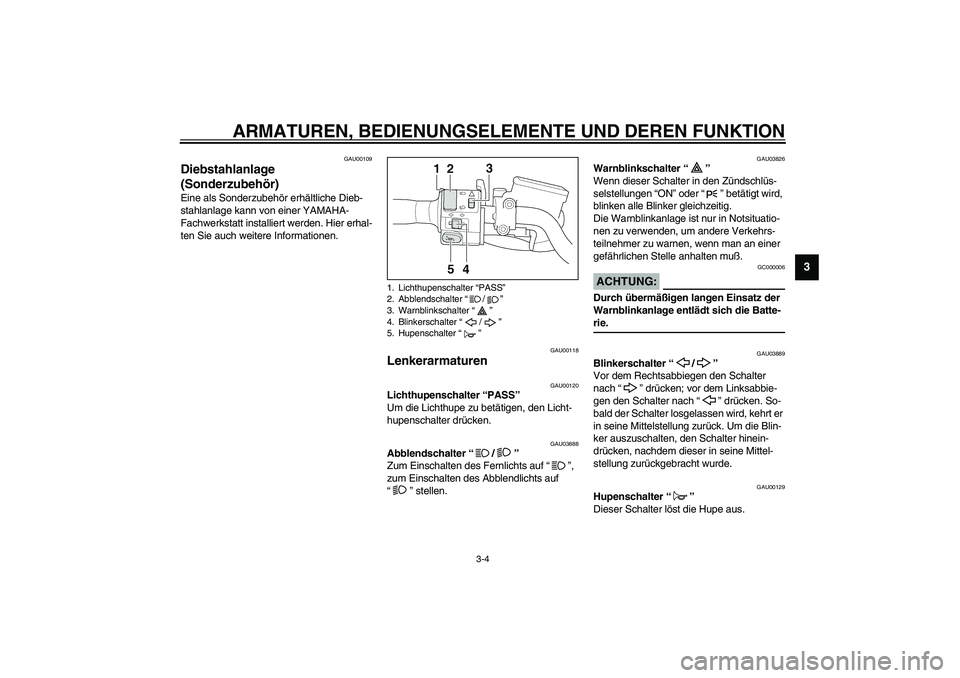

3-4
3
GAU00109
Diebstahlanlage
(Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer YAMAHA-
Fachwerkstatt installiert werden. Hier erhal-
ten Sie auch weitere Informationen.
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU03888
Abblendschalter “/”
Zum Einschalten des Fernlichts auf “”,
zum Einschalten des Abblendlichts auf
“” stellen.
GAU03826
Warnblinkschalter “”
Wenn dieser Schalter in den Zündschlüs-
selstellungen “ON” oder “” betätigt wird,
blinken alle Blinker gleichzeitig.
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrs-
teilnehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muß.
GC000006
ACHTUNG:_ Durch übermäßigen langen Einsatz der
Warnblinkanlage entlädt sich die Batte-
rie. _
GAU03889
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken; vor dem Linksabbie-
gen den Schalter nach “” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hinein-
drücken, nachdem dieser in seine Mittel-
stellung zurückgebracht wurde.
GAU00129
Hupenschalter “”
Dieser Schalter löst die Hupe aus.
1. Lichthupenschalter “PASS”
2. Abblendschalter “/”
3. Warnblinkschalter “”
4. Blinkerschalter “/”
5. Hupenschalter “”
U5WMG0.book Page 4 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

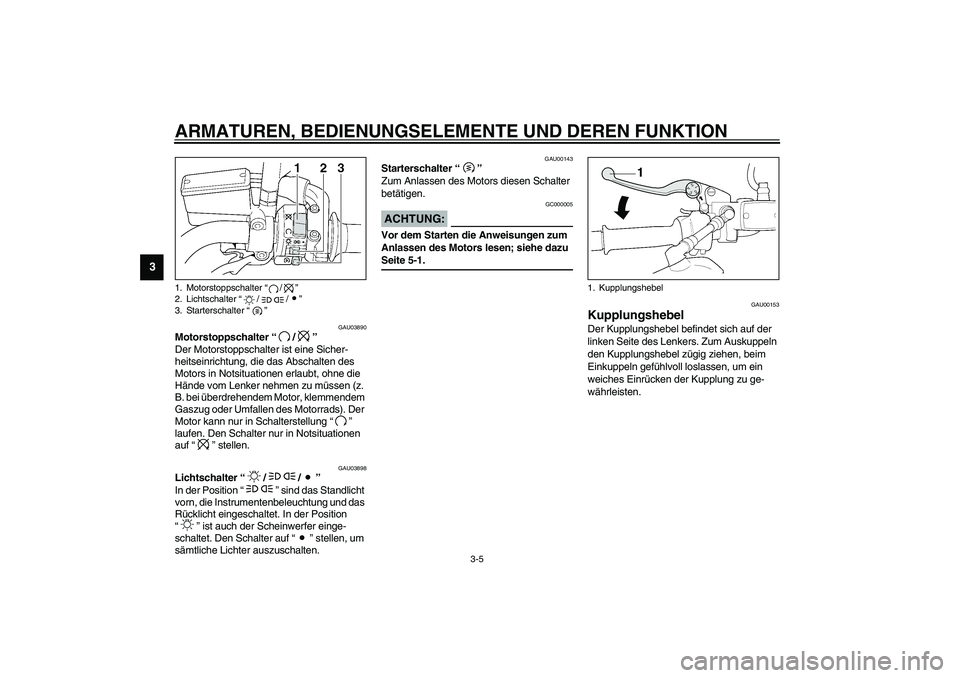

3-5
3
GAU03890
Motorstoppschalter “/”
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen (z.
B. bei überdrehendem Motor, klemmendem
Gaszug oder Umfallen des Motorrads). Der
Motor kann nur in Schalterstellung “”
laufen. Den Schalter nur in Notsituationen
auf “” stellen.
GAU03898
Lichtschalter “//”
In der Position “” sind das Standlicht
vorn, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“” ist auch der Scheinwerfer einge-
schaltet. Den Schalter auf “” stellen, um
sämtliche Lichter auszuschalten.
GAU00143
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00153
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
1. Motorstoppschalter “/”
2. Lichtschalter “//”
3. Starterschalter “”
1. Kupplungshebel
U5WMG0.book Page 5 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

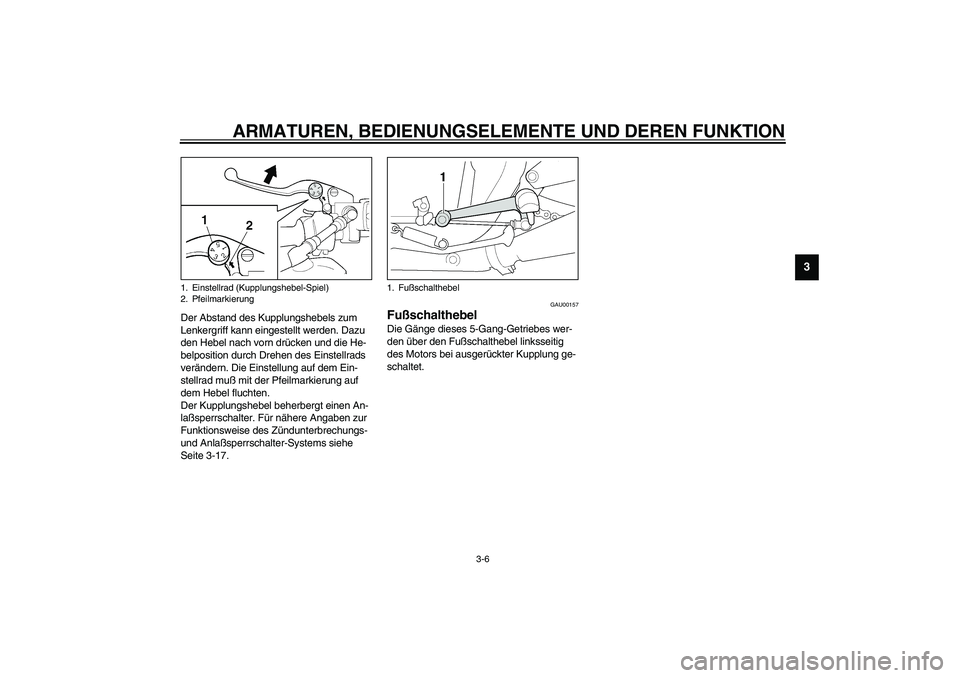

3-6
3
Der Abstand des Kupplungshebels zum
Lenkergriff kann eingestellt werden. Dazu
den Hebel nach vorn drücken und die He-
belposition durch Drehen des Einstellrads
verändern. Die Einstellung auf dem Ein-
stellrad muß mit der Pfeilmarkierung auf
dem Hebel fluchten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-17.
GAU00157
Fußschalthebel Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
1. Einstellrad (Kupplungshebel-Spiel)
2. Pfeilmarkierung
1. Fußschalthebel
U5WMG0.book Page 6 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

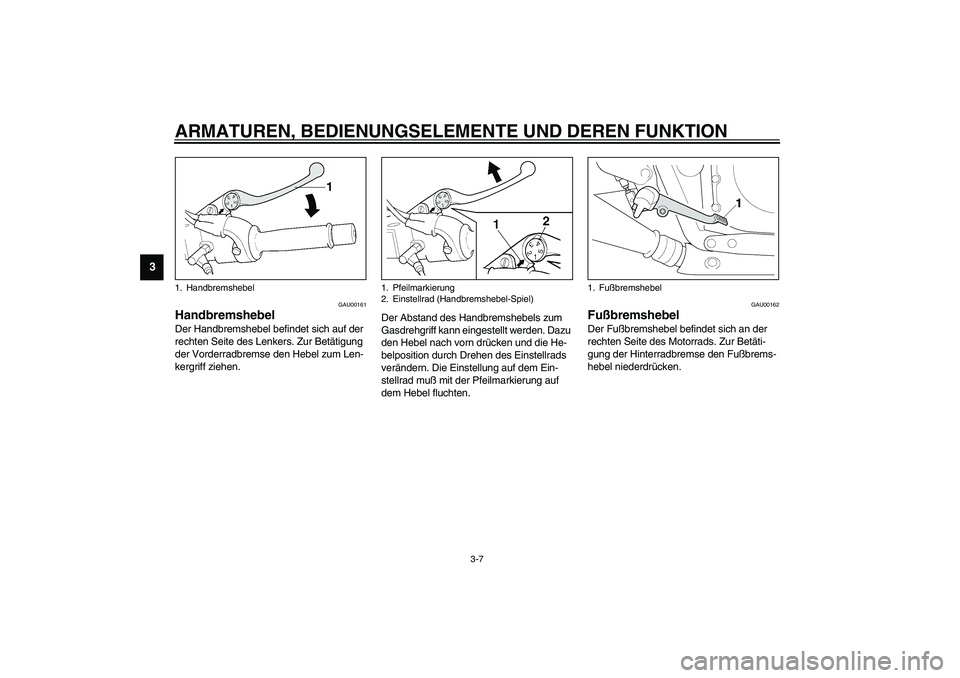

3-7
3
GAU00161
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden. Dazu
den Hebel nach vorn drücken und die He-
belposition durch Drehen des Einstellrads
verändern. Die Einstellung auf dem Ein-
stellrad muß mit der Pfeilmarkierung auf
dem Hebel fluchten.
GAU00162
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Handbremshebel
1. Pfeilmarkierung
2. Einstellrad (Handbremshebel-Spiel)
1. Fußbremshebel
U5WMG0.book Page 7 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

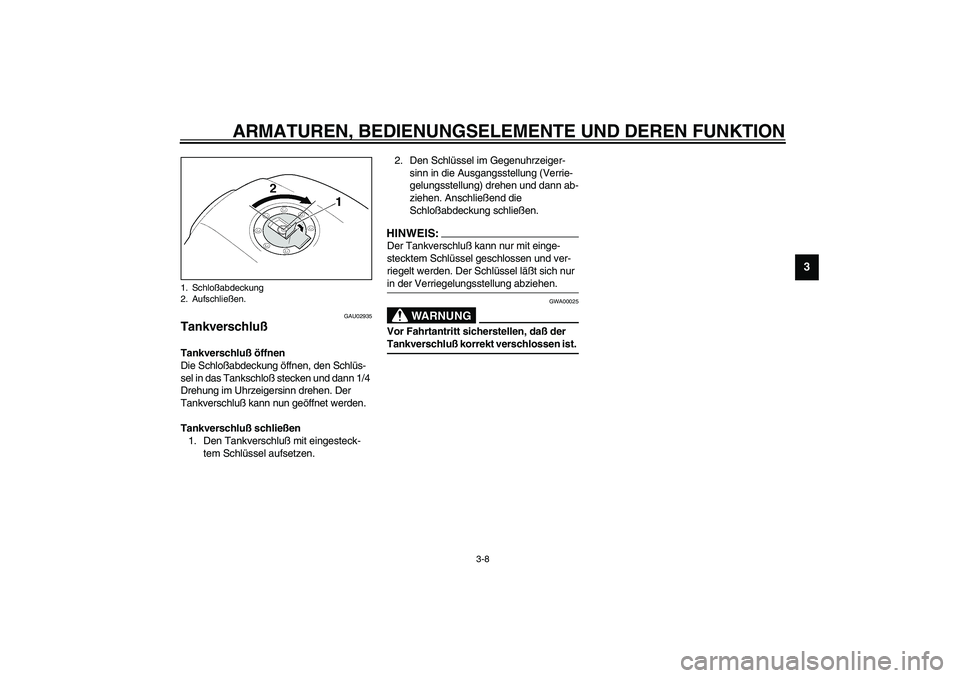

3-8
3
GAU02935
Tankverschluß Tankverschluß öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann 1/4
Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. 2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen. Anschließend die
Schloßabdeckung schließen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
1. Schloßabdeckung
2. Aufschließen.
U5WMG0.book Page 8 Monday, July 29, 2002 2:21 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

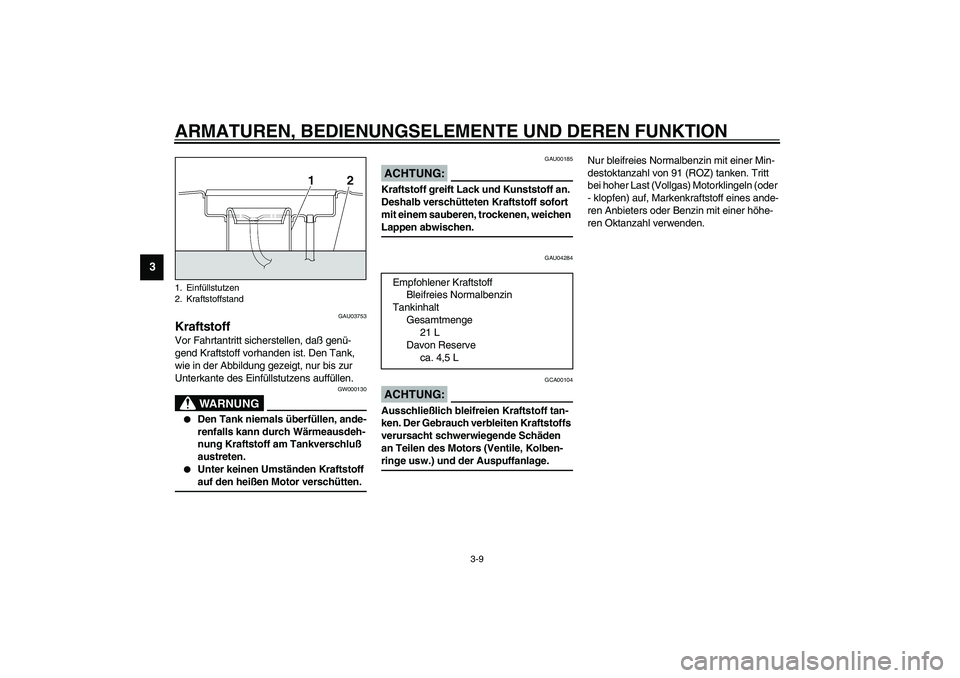

3-9
3
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_

Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen
Lappen abwischen. _
GAU04284
GCA00104
ACHTUNG:_ Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolben-
ringe usw.) und der Auspuffanlage. _
Nur bleifreies Normalbenzin mit einer Min-
destoktanzahl von 91 (ROZ) tanken. Tritt
bei hoher Last (Vollgas) Motorklingeln (oder
- klopfen) auf, Markenkraftstoff eines ande-
ren Anbieters oder Benzin mit einer höhe-
ren Oktanzahl verwenden.
1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin
Tankinhalt
Gesamtmenge
21 L
Davon Reserve
ca. 4,5 L
