REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
GAU04408

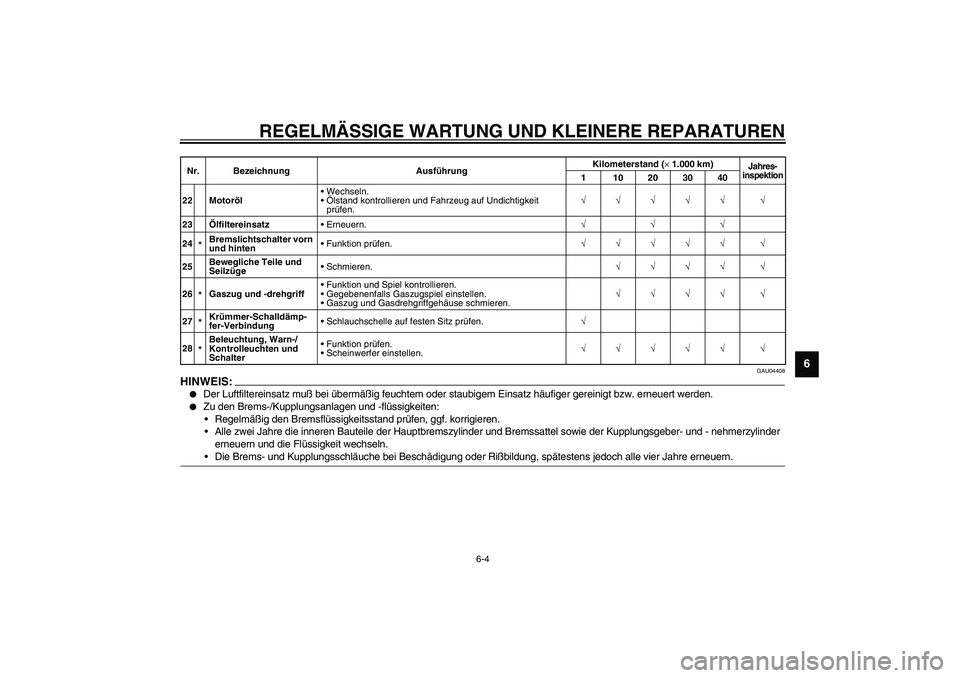

HINWEIS:_

Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Zu den Brems-/Kupplungsanlagen und -flüssigkeiten:
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile der Hauptbremszylinder und Bremssattel sowie der Kupplungsgeber- und - nehmerzylinder
erneuern und die Flüssigkeit wechseln.
Die Brems- und Kupplungsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_22 MotorölWechseln.
Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√√√√ √
23ÖlfiltereinsatzErneuern.√√√
24
*Bremslichtschalter vorn
und hintenFunktion prüfen.√√√√√ √
25Bewegliche Teile und
SeilzügeSchmieren.√√√√ √
26*Gaszug und -drehgriffFunktion und Spiel kontrollieren.
Gegebenenfalls Gaszugspiel einstellen.
Gaszug und Gasdrehgriffgehäuse schmieren.√√√√ √
27*Krümmer-Schalldämp-
fer-VerbindungSchlauchschelle auf festen Sitz prüfen.√
28*Beleuchtung, Warn-/
Kontrolleuchten und
SchalterFunktion prüfen.
Scheinwerfer einstellen.√√√√√ √ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
U5WMG0.book Page 4 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAU01777

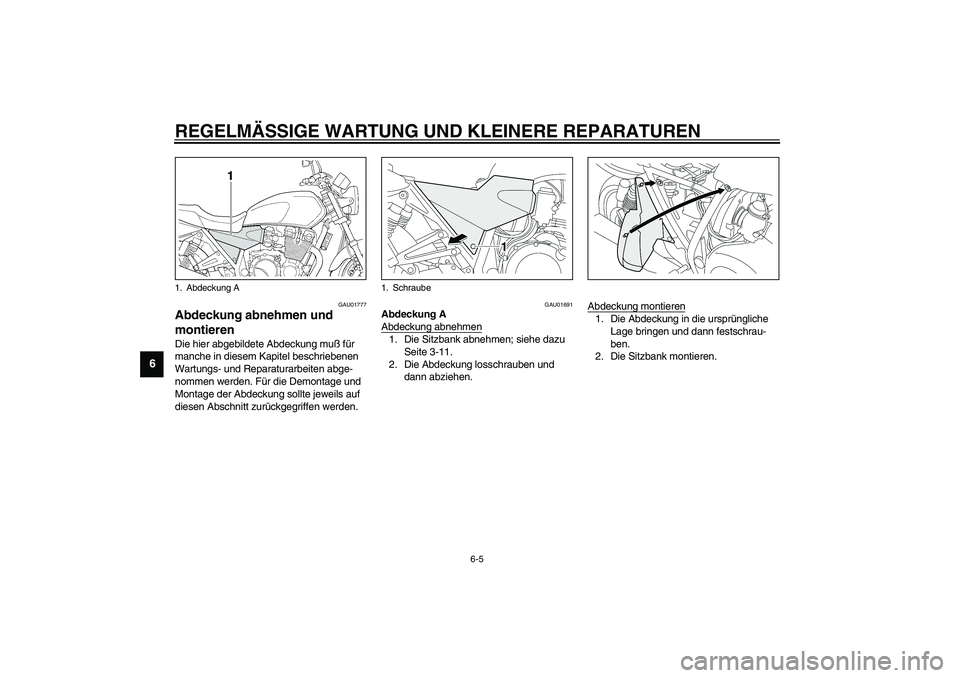

Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU01691
Abdeckung A
Abdeckung abnehmen1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Die Abdeckung losschrauben und
dann abziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.
2. Die Sitzbank montieren.
1. Abdeckung A
1. Schraube
U5WMG0.book Page 5 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU03329
Zündkerzen prüfen Eine ordnungsgemäße Funktion des Mo-
tors wird wesentlich von Funktion und Zu-
stand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im Lau-
fe der Zeit vermindern, müssen die Zünd-
kerzen in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle
herausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.2. Die Zündkerze, wie in der Abbildung
gezeigt, mit dem Zündkerzenschlüs-
sel (Bordwerkzeug) herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:_ Weisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
sollte die Funktion des Motors von einer
YAMAHA-Fachwerkstatt überprüft werden. _3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
1. Zündkerzenstecker (× 4)
1. Zündkerzenschlüssel
Empfohlene Zündkerze
DPR8EA-9 (NGK) oder
X24EPR-U9 (DENSO)
U5WMG0.book Page 6 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
Zündkerze montieren

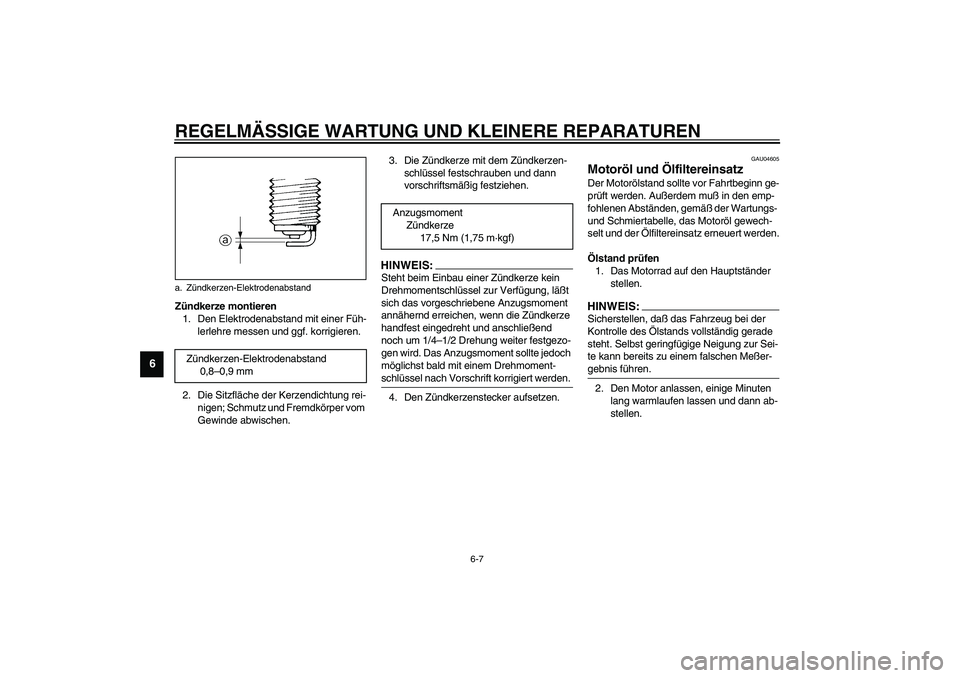

1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:_ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. _4. Den Zündkerzenstecker aufsetzen.
GAU04605
Motoröl und Ölfiltereinsatz Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muß in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Motorrad auf den Hauptständer
stellen.HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Meßer-
gebnis führen. _2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
a. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand
0,8–0,9 mm
Anzugsmoment
Zündkerze
17,5 Nm (1,75 m·kgf)
U5WMG0.book Page 7 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6

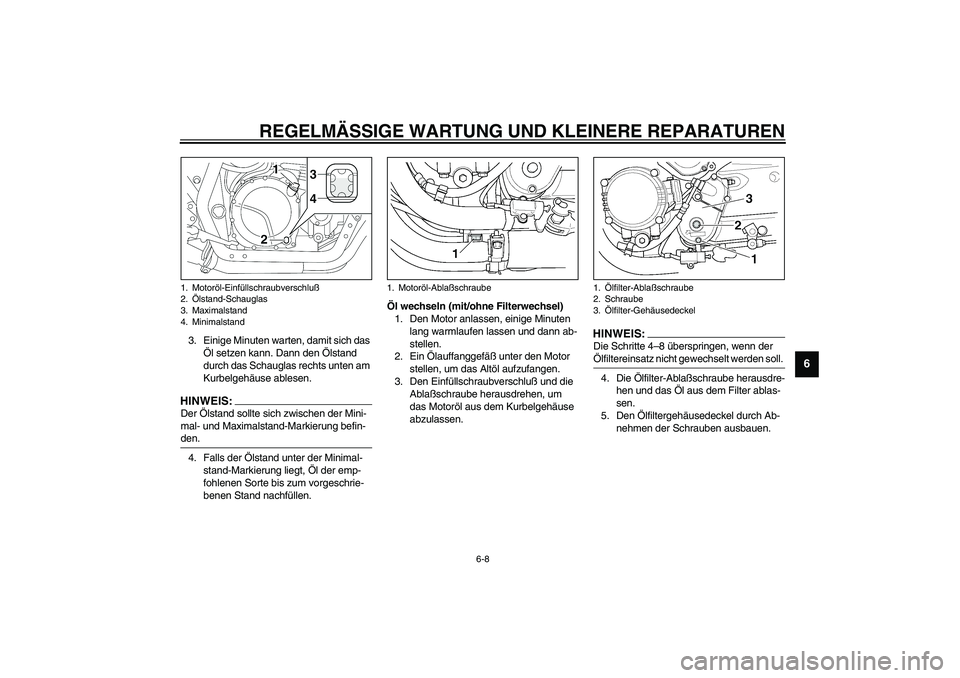

3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEIS:_ Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den. _4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluß und die
Ablaßschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
HINWEIS:_ Die Schritte 4–8 überspringen, wenn der
Ölfiltereinsatz nicht gewechselt werden soll. _4. Die Ölfilter-Ablaßschraube herausdre-
hen und das Öl aus dem Filter ablas-
sen.
5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
1. Motoröl-Einfüllschraubverschluß
2.Ölstand-Schauglas
3. Maximalstand
4. Minimalstand
1. Motoröl-Ablaßschraube
1.Ölfilter-Ablaßschraube
2. Schraube
3.Ölfilter-Gehäusedeckel
U5WMG0.book Page 8 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6

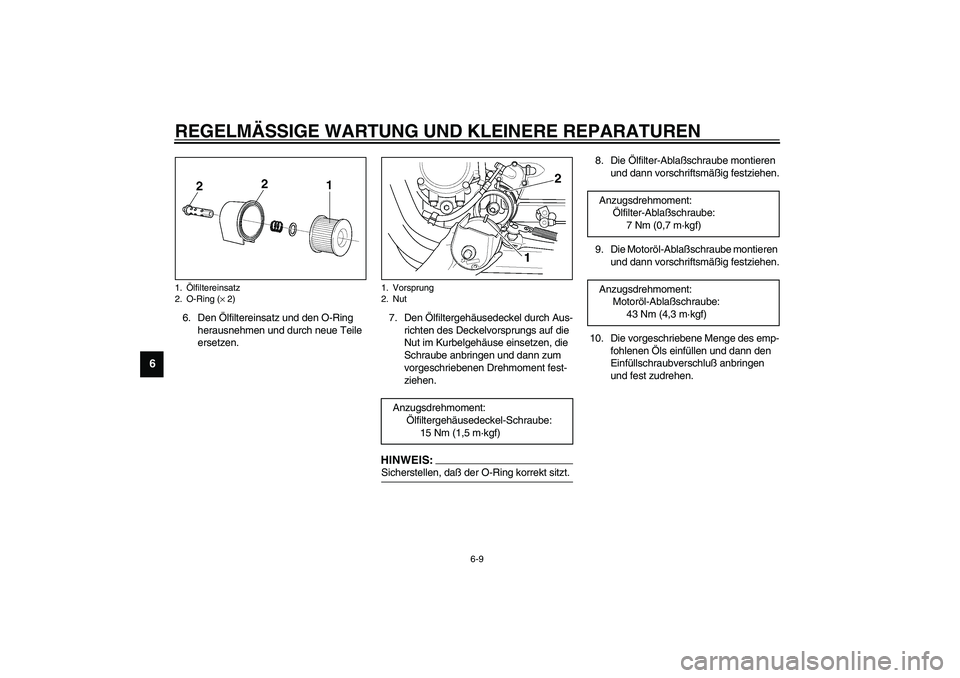

6. Den Ölfiltereinsatz und den O-Ring
herausnehmen und durch neue Teile
ersetzen.7. Den Ölfiltergehäusedeckel durch Aus-
richten des Deckelvorsprungs auf die
Nut im Kurbelgehäuse einsetzen, die
Schraube anbringen und dann zum
vorgeschriebenen Drehmoment fest-
ziehen.
HINWEIS:_ Sicherstellen, daß der O-Ring korrekt sitzt. _
8. Die Ölfilter-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.
9. Die Motoröl-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.
10. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß anbringen
und fest zudrehen.
1.Ölfiltereinsatz
2. O-Ring (× 2)
1. Vorsprung
2. Nut
Anzugsdrehmoment:
Ölfiltergehäusedeckel-Schraube:
15 Nm (1,5 m·kgf)
Anzugsdrehmoment:
Ölfilter-Ablaßschraube:
7 Nm (0,7 m·kgf)
Anzugsdrehmoment:
Motoröl-Ablaßschraube:
43 Nm (4,3 m·kgf)
U5WMG0.book Page 9 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6

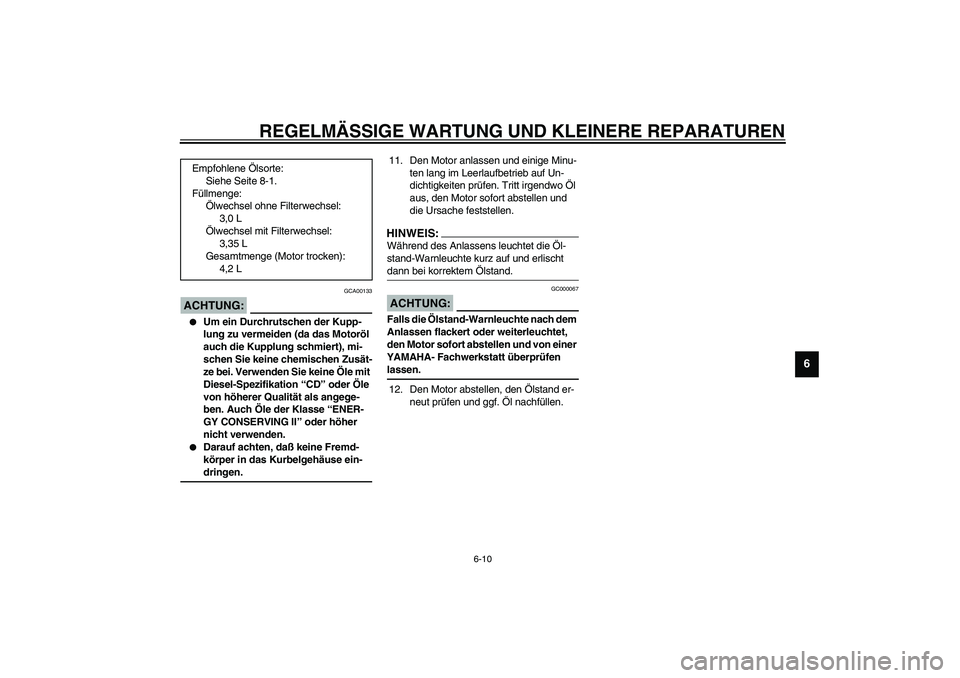

GCA00133
ACHTUNG:_

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als angege-
ben. Auch Öle der Klasse “ENER-
GY CONSERVING II” oder höher
nicht verwenden.


Darauf achten, daß keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
_
11. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Un-
dichtigkeiten prüfen. Tritt irgendwo Öl
aus, den Motor sofort abstellen und
die Ursache feststellen.HINWEIS:_ Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt
dann bei korrektem Ölstand. _
GC000067
ACHTUNG:_ Falls die Ölstand-Warnleuchte nach dem
Anlassen flackert oder weiterleuchtet,
den Motor sofort abstellen und von einer
YAMAHA- Fachwerkstatt überprüfen
lassen. _12. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen. Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ölwechsel ohne Filterwechsel:
3,0 L
Ölwechsel mit Filterwechsel:
3,35 L
Gesamtmenge (Motor trocken):
4,2 L
U5WMG0.book Page 10 Monday, July 29, 2002 2:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
GAU01070*

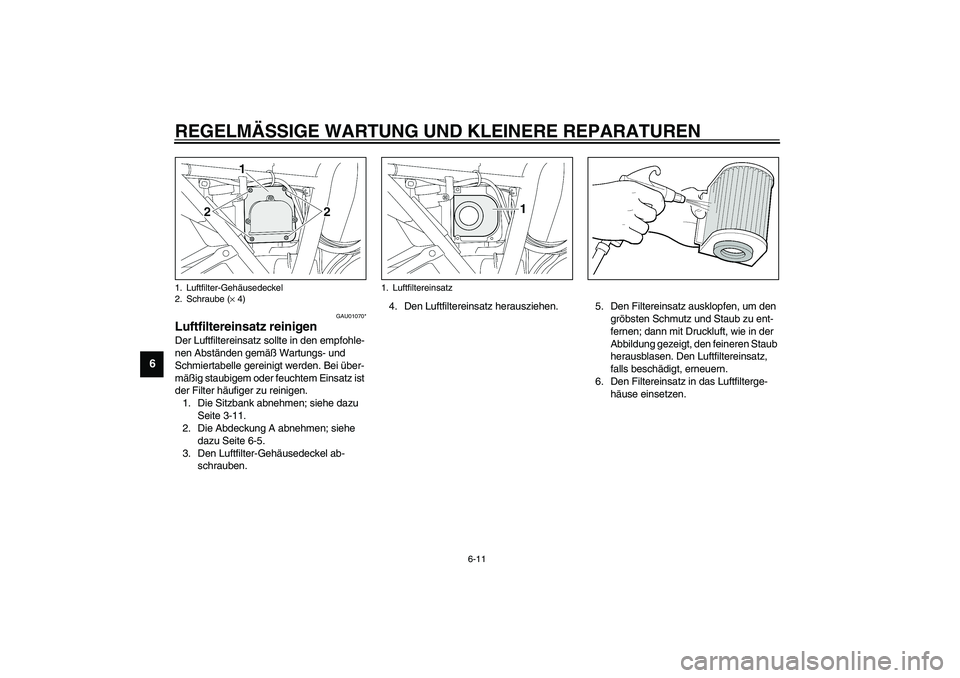

Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei über-
mäßig staubigem oder feuchtem Einsatz ist
der Filter häufiger zu reinigen.
1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Die Abdeckung A abnehmen; siehe
dazu Seite 6-5.
3. Den Luftfilter-Gehäusedeckel ab-
schrauben.4. Den Luftfiltereinsatz herausziehen. 5. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
6. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.1. Luftfilter-Gehäusedeckel
2. Schraube (× 4)
1. Luftfiltereinsatz
