2003 YAMAHA BIG BEAR PRO 400 Manuale de Empleo (in Spanish)

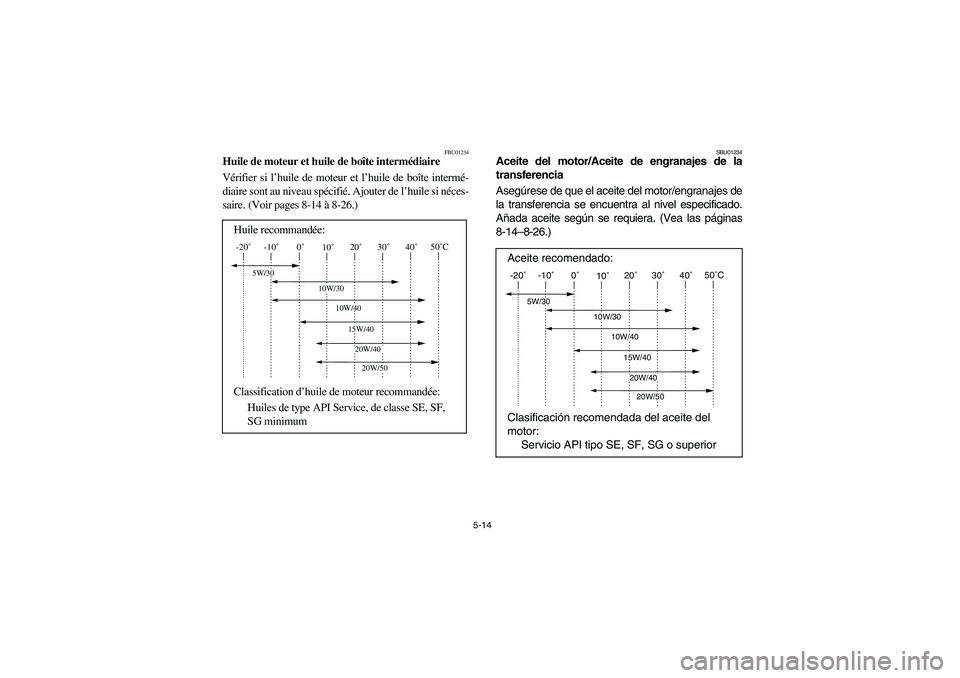

5-14
FBU01234
Huile de moteur et huile de boîte intermédiaire
Vérifier si l’huile de moteur et l’huile de boîte intermé-
diaire sont au niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir pages 8-14 à 8-26.)
Huile recommandée:
Classification d’huile de moteur recommandée:
Huiles de type API Service, de classe SE, SF,
SG minimum
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
SBU01234
Aceite del motor/Aceite de engranajes de la
transferencia
Asegúrese de que el aceite del motor/engranajes de
la transferencia se encuentra al nivel especificado.
Añada aceite según se requiera. (Vea las páginas
8-14–8-26.)
Aceite recomendado:
Clasificación recomendada del aceite del
motor:
Servicio API tipo SE, SF, SG o superior
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
U4SH6A.book Page 14 Thursday, May 30, 2002 1:25 PM

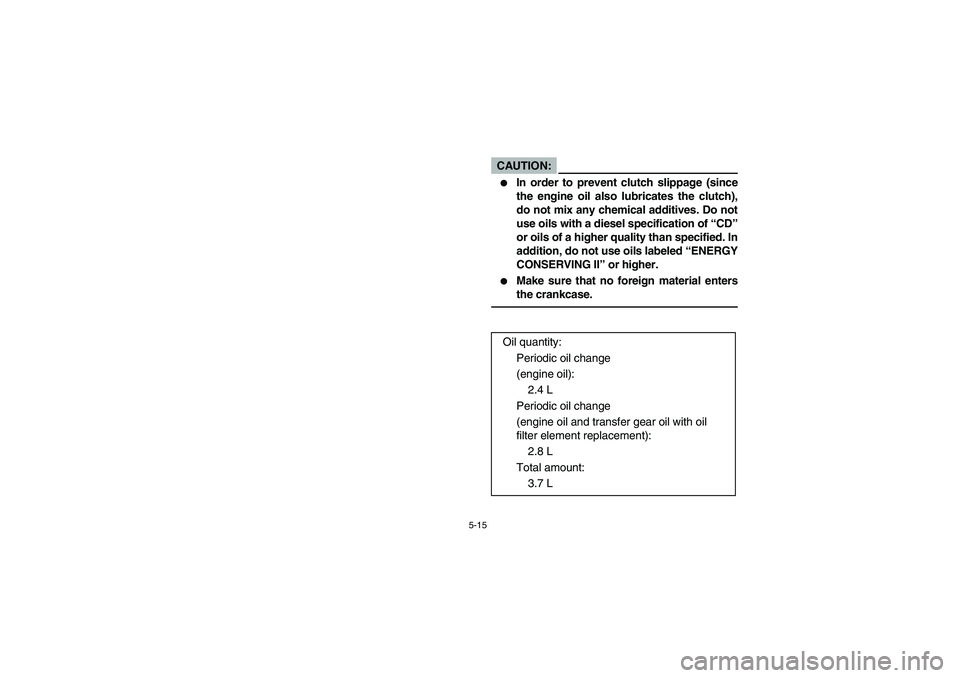

5-15
CAUTION:_

In order to prevent clutch slippage (since
the engine oil also lubricates the clutch),
do not mix any chemical additives. Do not
use oils with a diesel specification of “CD”
or oils of a higher quality than specified. In
addition, do not use oils labeled “ENERGY
CONSERVING II” or higher.


Make sure that no foreign material enters
the crankcase.
_
Oil quantity:
Periodic oil change
(engine oil):
2.4 L
Periodic oil change
(engine oil and transfer gear oil with oil
filter element replacement):
2.8 L
Total amount:
3.7 L
U4SH6A.book Page 15 Thursday, May 30, 2002 1:25 PM

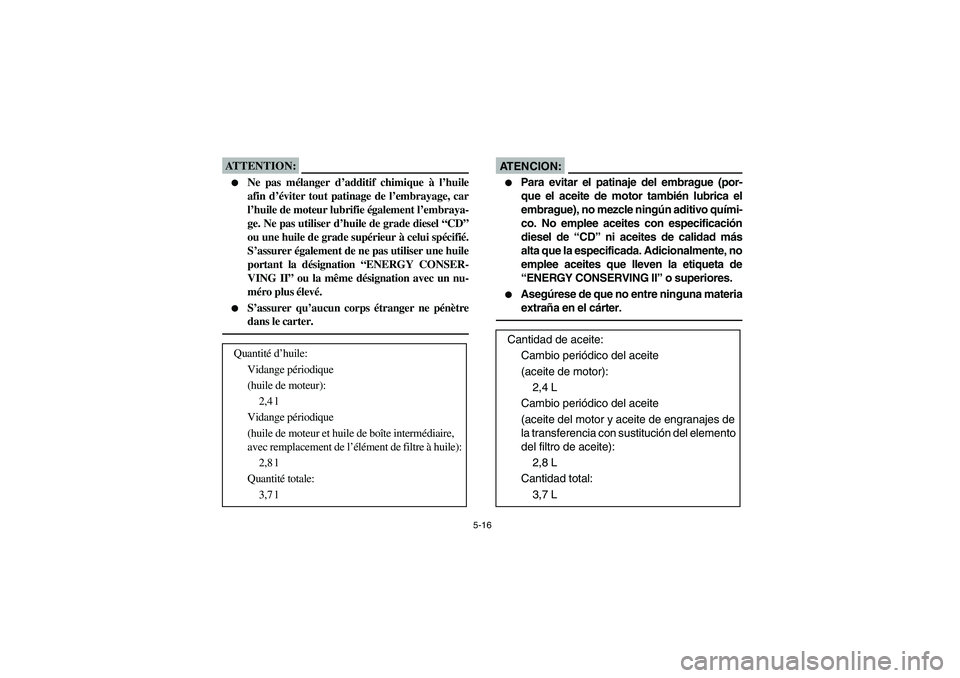

5-16
ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile de moteur lubrifie également l’embraya-
ge. Ne pas utiliser d’huile de grade diesel “CD”
ou une huile de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile
portant la désignation “ENERGY CONSER-
VING II” ou la même désignation avec un nu-
méro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
Quantité d’huile:
Vidange périodique
(huile de moteur):
2,4 l
Vidange périodique
(huile de moteur et huile de boîte intermédiaire,
avec remplacement de l’élément de filtre à huile):
2,8 l
Quantité totale:
3,7 l
AT E N C I O N :_

Para evitar el patinaje del embrague (por-
que el aceite de motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No emplee aceites con especificación
diesel de “CD” ni aceites de calidad más
alta que la especificada. Adicionalmente, no
emplee aceites que lleven la etiqueta de
“ENERGY CONSERVING II” o superiores.


Asegúrese de que no entre ninguna materia
extraña en el cárter.
_
Cantidad de aceite:
Cambio periódico del aceite
(aceite de motor):
2,4 L
Cambio periódico del aceite
(aceite del motor y aceite de engranajes de
la transferencia con sustitución del elemento
del filtro de aceite):
2,8 L
Cantidad total:
3,7 L
U4SH6A.book Page 16 Thursday, May 30, 2002 1:25 PM

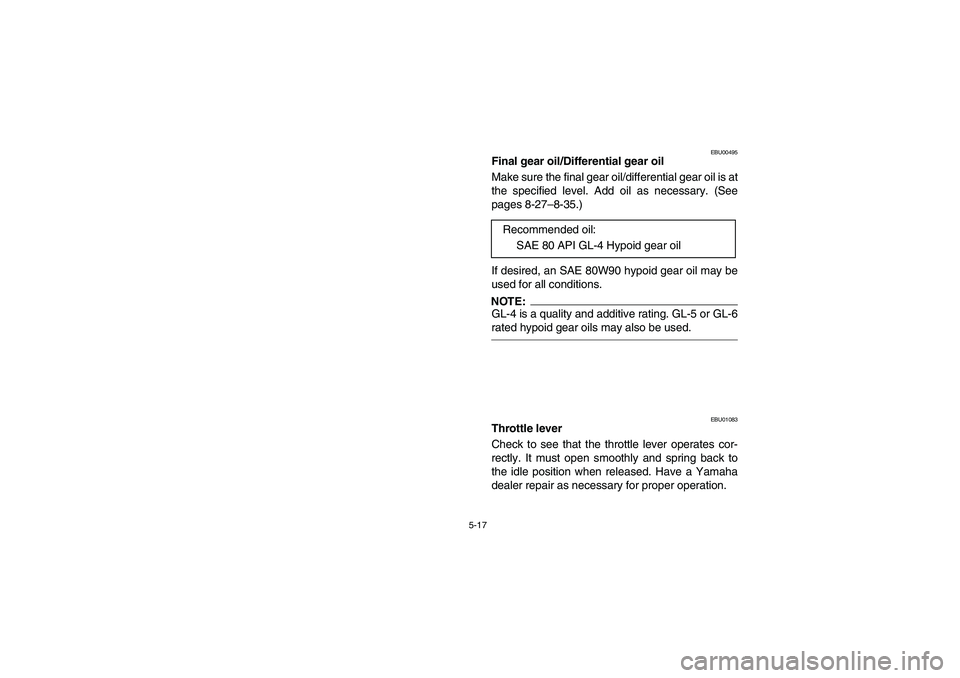

5-17
EBU00495
Final gear oil/Differential gear oil
Make sure the final gear oil/differential gear oil is at
the specified level. Add oil as necessary. (See
pages 8-27–8-35.)
If desired, an SAE 80W90 hypoid gear oil may be
used for all conditions.NOTE:_ GL-4 is a quality and additive rating. GL-5 or GL-6
rated hypoid gear oils may also be used. _
EBU01083
Throttle lever
Check to see that the throttle lever operates cor-
rectly. It must open smoothly and spring back to
the idle position when released. Have a Yamaha
dealer repair as necessary for proper operation.Recommended oil:
SAE 80 API GL-4 Hypoid gear oil
U4SH6A.book Page 17 Thursday, May 30, 2002 1:25 PM

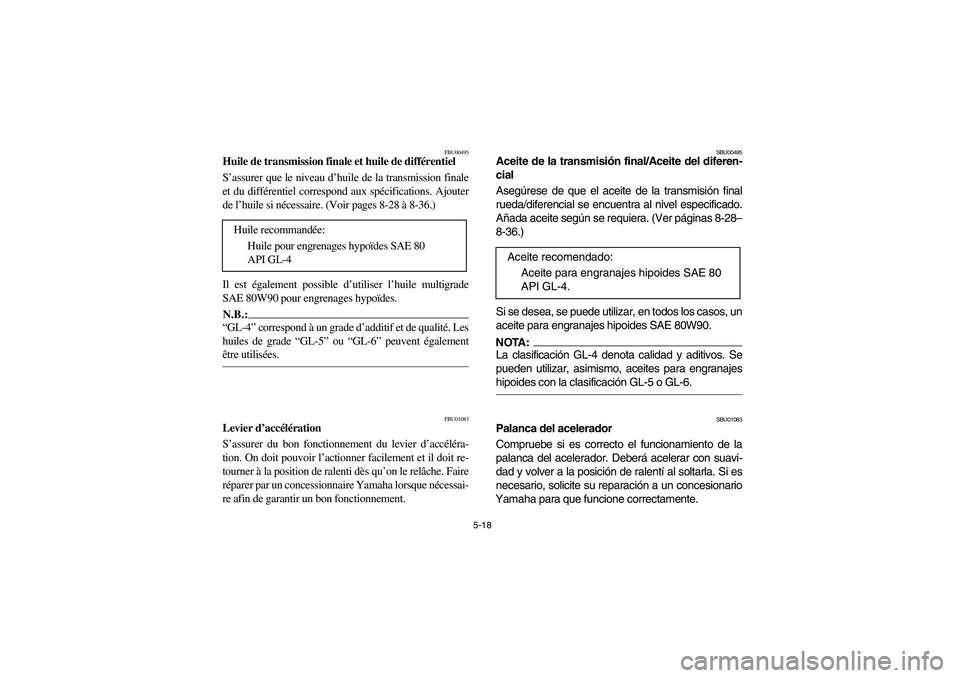

5-18
FBU00495
Huile de transmission finale et huile de différentiel
S’assurer que le niveau d’huile de la transmission finale
et du différentiel correspond aux spécifications. Ajouter
de l’huile si nécessaire. (Voir pages 8-28 à 8-36.)
Il est également possible d’utiliser l’huile multigrade
SAE 80W90 pour engrenages hypoïdes.N.B.:_ “GL-4” correspond à un grade d’additif et de qualité. Les
huiles de grade “GL-5” ou “GL-6” peuvent également
être utilisées. _
FBU01083
Levier d’accélération
S’assurer du bon fonctionnement du levier d’accéléra-
tion. On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche. Faire
réparer par un concessionnaire Yamaha lorsque nécessai-
re afin de garantir un bon fonctionnement. Huile recommandée:
Huile pour engrenages hypoïdes SAE 80
API GL-4
SBU00495
Aceite de la transmisión final/Aceite del diferen-
cial
Asegúrese de que el aceite de la transmisión final
rueda/diferencial se encuentra al nivel especificado.
Añada aceite según se requiera. (Ver páginas 8-28–
8-36.)
Si se desea, se puede utilizar, en todos los casos, un
aceite para engranajes hipoides SAE 80W90.NOTA:_ La clasificación GL-4 denota calidad y aditivos. Se
pueden utilizar, asimismo, aceites para engranajes
hipoides con la clasificación GL-5 o GL-6. _
SBU01083
Palanca del acelerador
Compruebe si es correcto el funcionamiento de la
palanca del acelerador. Deberá acelerar con suavi-
dad y volver a la posición de ralentí al soltarla. Si es
necesario, solicite su reparación a un concesionario
Yamaha para que funcione correctamente.Aceite recomendado:
Aceite para engranajes hipoides SAE 80
API GL-4.
U4SH6A.book Page 18 Thursday, May 30, 2002 1:25 PM

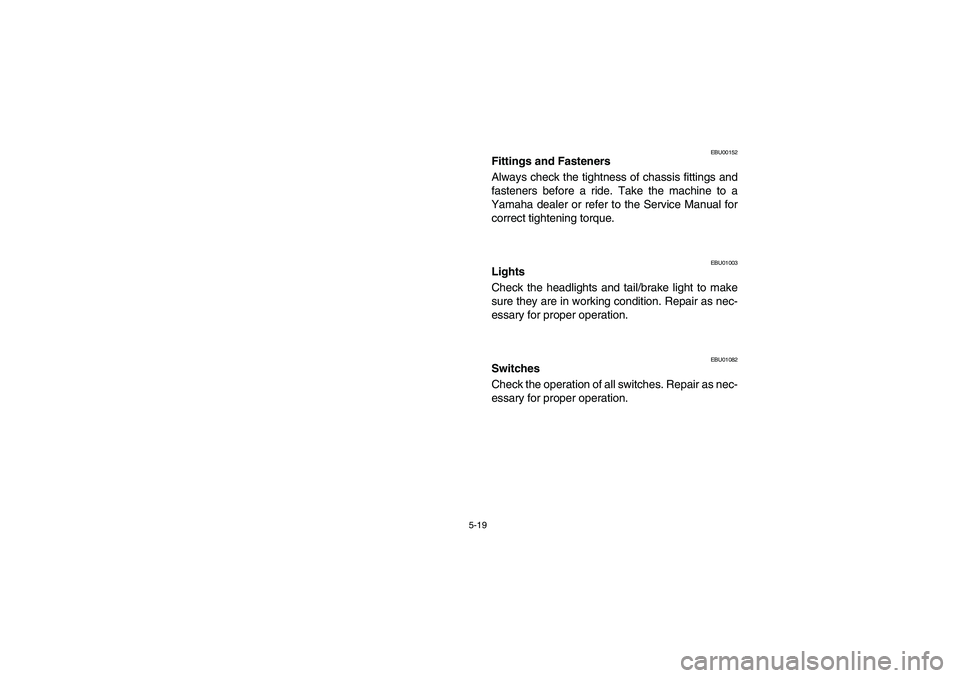

5-19
EBU00152
Fittings and Fasteners
Always check the tightness of chassis fittings and
fasteners before a ride. Take the machine to a
Yamaha dealer or refer to the Service Manual for
correct tightening torque.
EBU01003
Lights
Check the headlights and tail/brake light to make
sure they are in working condition. Repair as nec-
essary for proper operation.
EBU01082
Switches
Check the operation of all switches. Repair as nec-
essary for proper operation.
U4SH6A.book Page 19 Thursday, May 30, 2002 1:25 PM

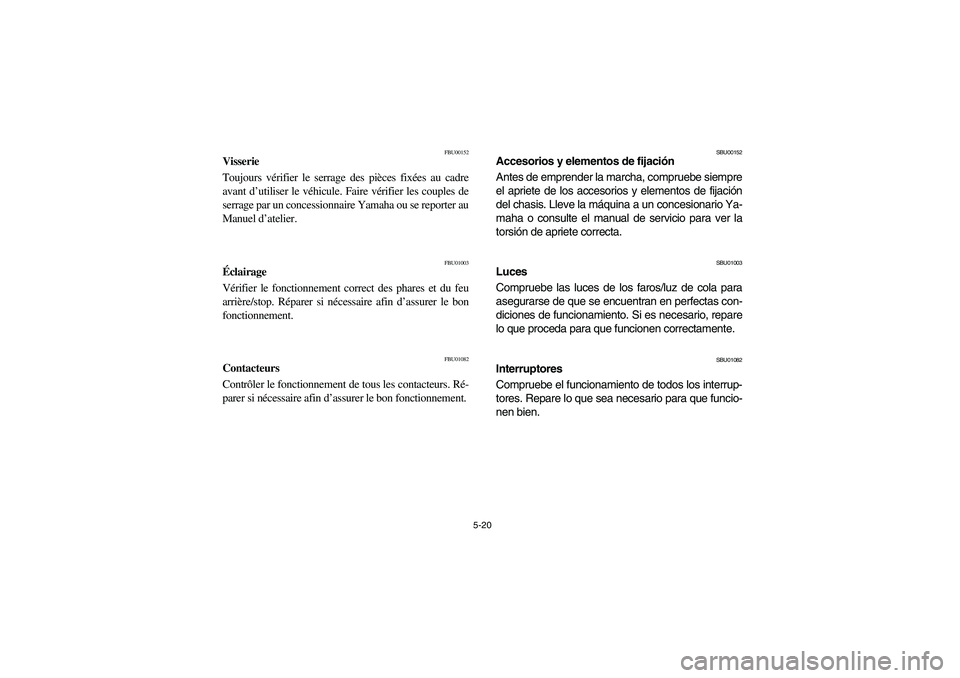

5-20
FBU00152
Visserie
Toujours vérifier le serrage des pièces fixées au cadre
avant d’utiliser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou se reporter au
Manuel d’atelier.
FBU01003
Éclairage
Vérifier le fonctionnement correct des phares et du feu
arrière/stop. Réparer si nécessaire afin d’assurer le bon
fonctionnement.
FBU01082
Contacteurs
Contrôler le fonctionnement de tous les contacteurs. Ré-
parer si nécessaire afin d’assurer le bon fonctionnement.
SBU00152
Accesorios y elementos de fijación
Antes de emprender la marcha, compruebe siempre
el apriete de los accesorios y elementos de fijación
del chasis. Lleve la máquina a un concesionario Ya-
maha o consulte el manual de servicio para ver la
torsión de apriete correcta.
SBU01003
Luces
Compruebe las luces de los faros/luz de cola para
asegurarse de que se encuentran en perfectas con-
diciones de funcionamiento. Si es necesario, repare
lo que proceda para que funcionen correctamente.
SBU01082
Interruptores
Compruebe el funcionamiento de todos los interrup-
tores. Repare lo que sea necesario para que funcio-
nen bien.
U4SH6A.book Page 20 Thursday, May 30, 2002 1:25 PM

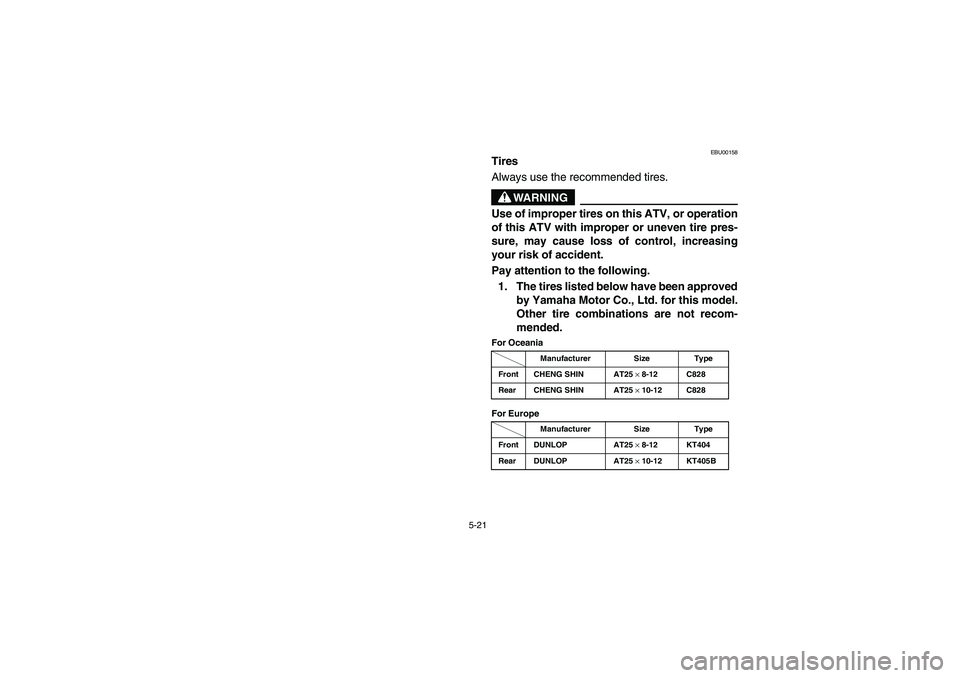

5-21
EBU00158
Tires
Always use the recommended tires.
WARNING
Use of improper tires on this ATV, or operation
of this ATV with improper or uneven tire pres-
sure, may cause loss of control, increasing
your risk of accident.
Pay attention to the following.
1. The tires listed below have been approved
by Yamaha Motor Co., Ltd. for this model.
Other tire combinations are not recom-
mended.For Oceania
For Europe
Manufacturer Size Type
Front CHENG SHIN AT25
× 8-12 C828
Rear CHENG SHIN AT25
× 10-12 C828
Manufacturer Size Type
Front DUNLOP AT25
× 8-12 KT404
Rear DUNLOP AT25
× 10-12 KT405B
U4SH6A.book Page 21 Thursday, May 30, 2002 1:25 PM
