8-76
FBU00834

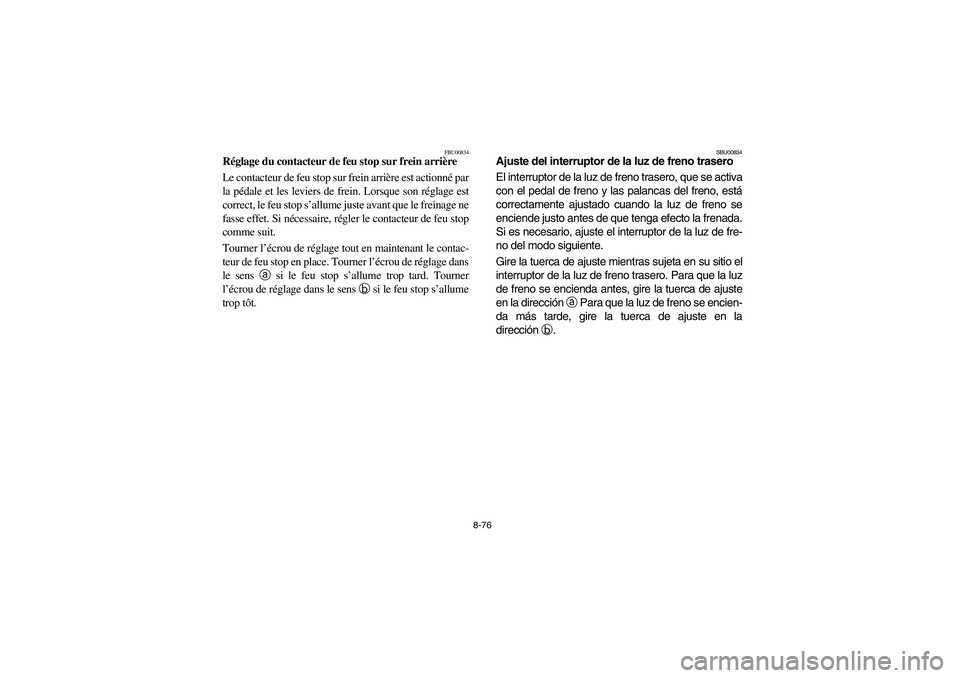

Réglage du contacteur de feu stop sur frein arrière
Le contacteur de feu stop sur frein arrière est actionné par
la pédale et les leviers de frein. Lorsque son réglage est
correct, le feu stop s’allume juste avant que le freinage ne
fasse effet. Si nécessaire, régler le contacteur de feu stop
comme suit.
Tourner l’écrou de réglage tout en maintenant le contac-
teur de feu stop en place. Tourner l’écrou de réglage dans
le sens a
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens b
si le feu stop s’allume
trop tôt.
SBU00834
Ajuste del interruptor de la luz de freno trasero
El interruptor de la luz de freno trasero, que se activa
con el pedal de freno y las palancas del freno, está
correctamente ajustado cuando la luz de freno se
enciende justo antes de que tenga efecto la frenada.
Si es necesario, ajuste el interruptor de la luz de fre-
no del modo siguiente.
Gire la tuerca de ajuste mientras sujeta en su sitio el
interruptor de la luz de freno trasero. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección
a Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste en la
dirección
b.
U4SH6A.book Page 76 Thursday, May 30, 2002 1:25 PM

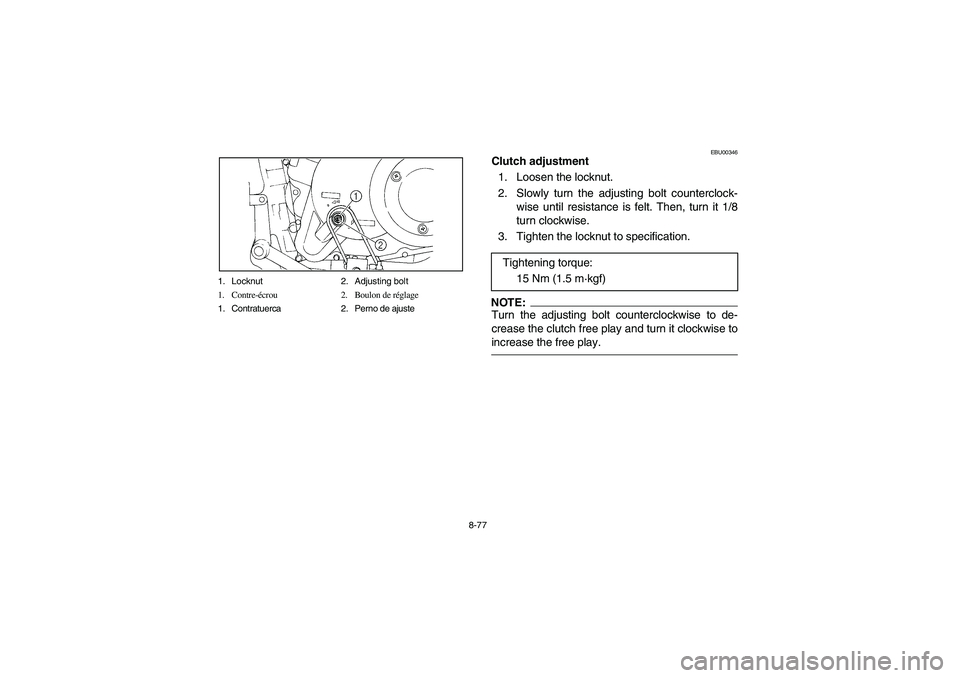

8-77 1. Locknut 2. Adjusting bolt
1. Contre-écrou 2. Boulon de réglage
1. Contratuerca 2. Perno de ajuste
EBU00346
Clutch adjustment
1. Loosen the locknut.
2. Slowly turn the adjusting bolt counterclock-
wise until resistance is felt. Then, turn it 1/8
turn clockwise.
3. Tighten the locknut to specification.NOTE:Turn the adjusting bolt counterclockwise to de-
crease the clutch free play and turn it clockwise to
increase the free play.
Tightening torque:
15 Nm (1.5 m·kgf)
U4SH6A.book Page 77 Thursday, May 30, 2002 1:25 PM

8-78
FBU00346

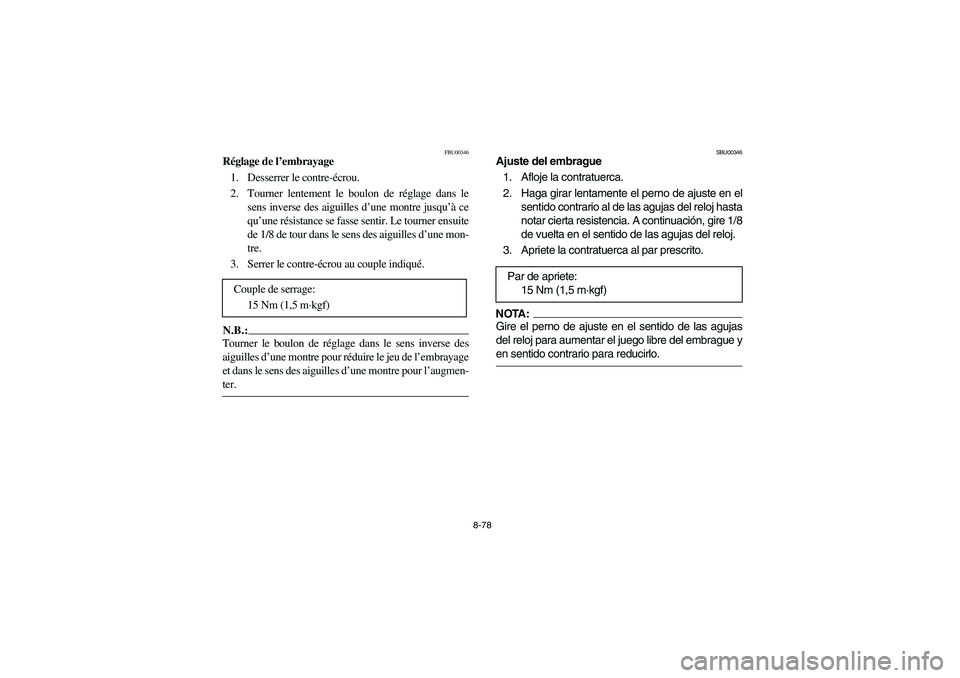

Réglage de l’embrayage
1. Desserrer le contre-écrou.
2. Tourner lentement le boulon de réglage dans le
sens inverse des aiguilles d’une montre jusqu’à ce
qu’une résistance se fasse sentir. Le tourner ensuite
de 1/8 de tour dans le sens des aiguilles d’une mon-
tre.
3. Serrer le contre-écrou au couple indiqué.N.B.:_ Tourner le boulon de réglage dans le sens inverse des
aiguilles d’une montre pour réduire le jeu de l’embrayage
et dans le sens des aiguilles d’une montre pour l’augmen-
ter. _
Couple de serrage:
15 Nm (1,5 m·kgf)
SBU00346
Ajuste del embrague
1. Afloje la contratuerca.
2. Haga girar lentamente el perno de ajuste en el
sentido contrario al de las agujas del reloj hasta
notar cierta resistencia. A continuación, gire 1/8
de vuelta en el sentido de las agujas del reloj.
3. Apriete la contratuerca al par prescrito.NOTA:Gire el perno de ajuste en el sentido de las agujas
del reloj para aumentar el juego libre del embrague y
en sentido contrario para reducirlo.
Par de apriete:
15 Nm (1,5 m·kgf)
U4SH6A.book Page 78 Thursday, May 30, 2002 1:25 PM

8-79
EBU00570

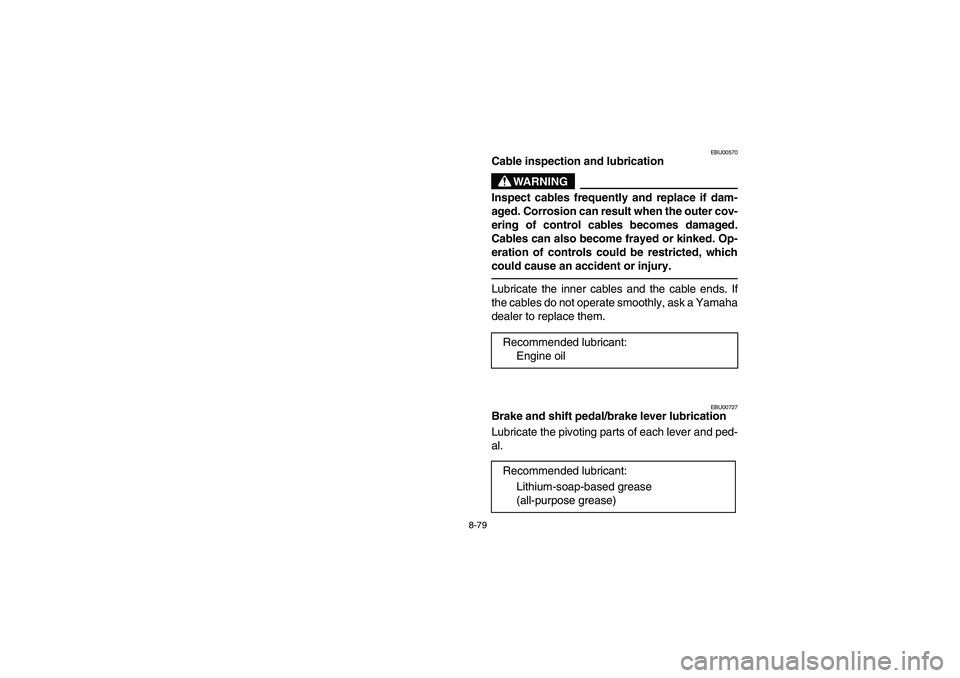

Cable inspection and lubrication
WARNING
Inspect cables frequently and replace if dam-
aged. Corrosion can result when the outer cov-
ering of control cables becomes damaged.
Cables can also become frayed or kinked. Op-
eration of controls could be restricted, which
could cause an accident or injury.Lubricate the inner cables and the cable ends. If
the cables do not operate smoothly, ask a Yamaha
dealer to replace them.
EBU00727
Brake and shift pedal/brake lever lubrication
Lubricate the pivoting parts of each lever and ped-
al.Recommended lubricant:
Engine oil
Recommended lubricant:
Lithium-soap-based grease
(all-purpose grease)
U4SH6A.book Page 79 Thursday, May 30, 2002 1:25 PM

8-80
FBU00570

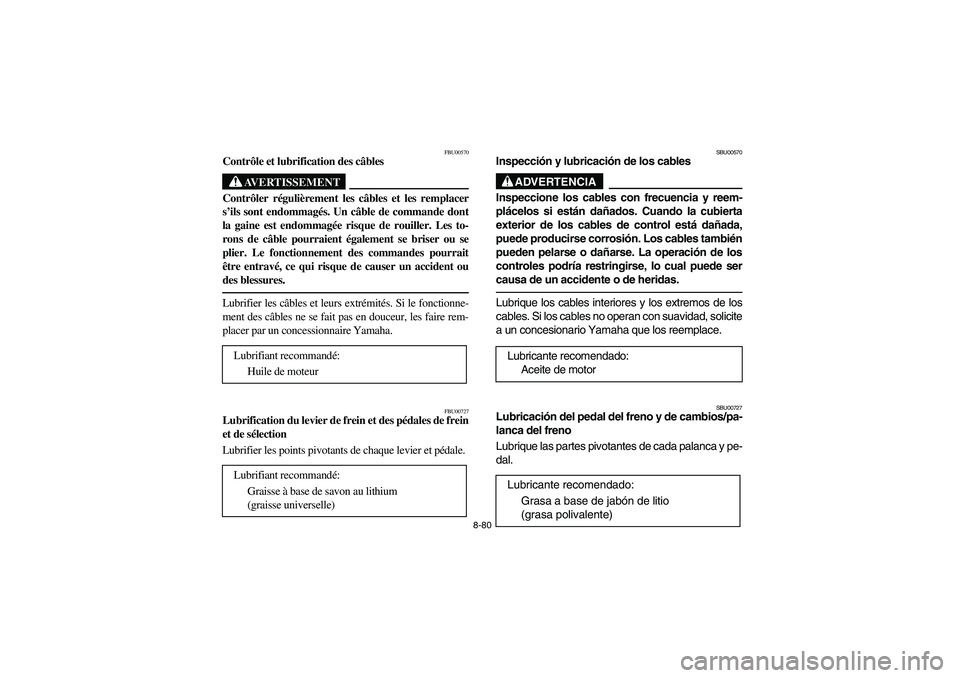

Contrôle et lubrification des câbles
AVERTISSEMENT
_ Contrôler régulièrement les câbles et les remplacer
s’ils sont endommagés. Un câble de commande dont
la gaine est endommagée risque de rouiller. Les to-
rons de câble pourraient également se briser ou se
plier. Le fonctionnement des commandes pourrait
être entravé, ce qui risque de causer un accident ou
des blessures. _Lubrifier les câbles et leurs extrémités. Si le fonctionne-
ment des câbles ne se fait pas en douceur, les faire rem-
placer par un concessionnaire Yamaha.
FBU00727
Lubrification du levier de frein et des pédales de frein
et de sélection
Lubrifier les points pivotants de chaque levier et pédale. Lubrifiant recommandé:
Huile de moteur
Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
SBU00570
Inspección y lubricación de los cables
ADVERTENCIA
Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
puede producirse corrosión. Los cables también
pueden pelarse o dañarse. La operación de los
controles podría restringirse, lo cual puede ser
causa de un accidente o de heridas.Lubrique los cables interiores y los extremos de los
cables. Si los cables no operan con suavidad, solicite
a un concesionario Yamaha que los reemplace.
SBU00727
Lubricación del pedal del freno y de cambios/pa-
lanca del freno
Lubrique las partes pivotantes de cada palanca y pe-
dal.Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
U4SH6A.book Page 80 Thursday, May 30, 2002 1:25 PM

8-81

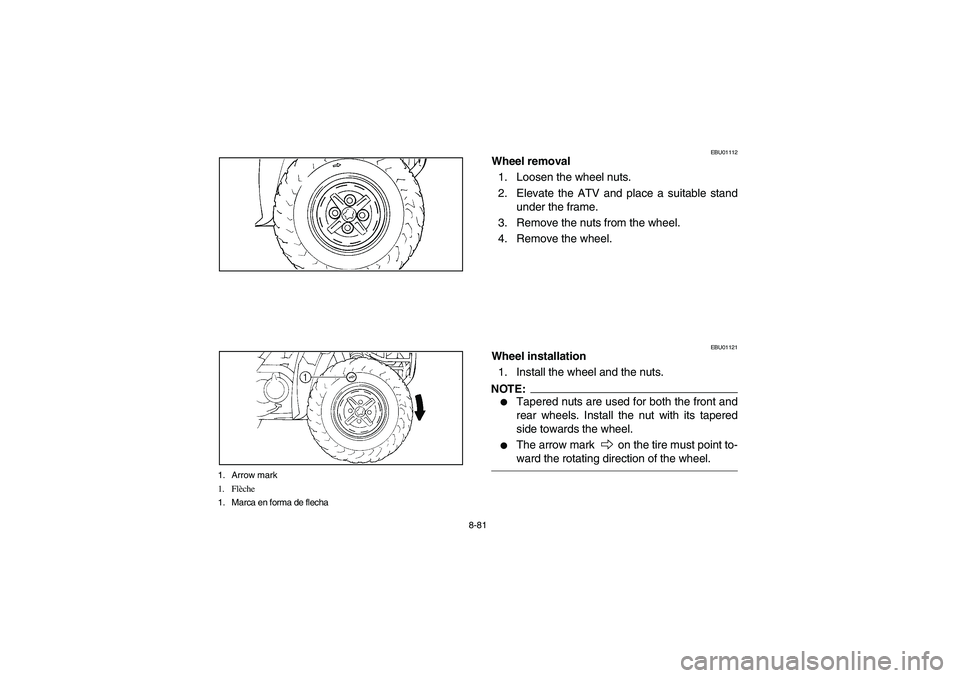

1. Arrow mark
1. Flèche
1. Marca en forma de flecha
EBU01112
Wheel removal
1. Loosen the wheel nuts.
2. Elevate the ATV and place a suitable stand
under the frame.
3. Remove the nuts from the wheel.
4. Remove the wheel.
EBU01121
Wheel installation
1. Install the wheel and the nuts.NOTE:_

Tapered nuts are used for both the front and
rear wheels. Install the nut with its tapered
side towards the wheel.


The arrow mark on the tire must point to-
ward the rotating direction of the wheel.
_
U4SH6A.book Page 81 Thursday, May 30, 2002 1:25 PM

8-82
FBU01112
Dépose d’une roue
1. Desserrer les écrous de roue.
2. Surélever le VTT et placer un support adéquat sous
le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue.
FBU01121
Repose d’une roue
1. Poser la roue et les écrous.N.B.:_

Les écrous de fixation des roues avant et arrière
sont de type conique. Monter les écrous en plaçant
leur partie conique du côté de la roue.


La flèche sur le pneu doit pointer dans la direc-
tion de rotation de la roue.
_
SBU01112
Desmontaje de una rueda
1. Afloje las tuercas de la rueda.
2. Levante el ATV y coloque un soporte adecuado
debajo del chasis.
3. Quite las tuercas de la rueda.
4. Extraiga la rueda.
SBU01121
Montaje de las ruedas
1. Instale la rueda y las tuercas.NOTA:_

Se emplean tuercas ahusadas paras las rue-
das delanteras y traseras. Instale las tuercas
con su lado ahusado orientado a la rueda.


La marca en forma de flecha del neumáti-
co deberá apuntar en sentido de rotación de la
rueda.
_
U4SH6A.book Page 82 Thursday, May 30, 2002 1:25 PM

8-83 1. Tapered nut
1.Écrou conique
1. Tuerca cónica
2. Lower the ATV so that the wheel is on the
ground.
3. Tighten the wheel nuts to the specified
torque.
EBU00381
Battery
This machine is equipped with a sealed-type bat-
tery. Therefore it is not necessary to check the
electrolyte or add distilled water in the battery. If
the battery seems to have discharged, consult a
Yamaha dealer.CAUTION:
Do not try to remove the sealing caps of the
battery cells. You may damage the battery.Wheel nut torque:
Front: 55 Nm (5.5 m·kgf)
Rear: 55 Nm (5.5 m·kgf)
