2003 YAMAHA BIG BEAR PRO 400 Manuale de Empleo (in Spanish)

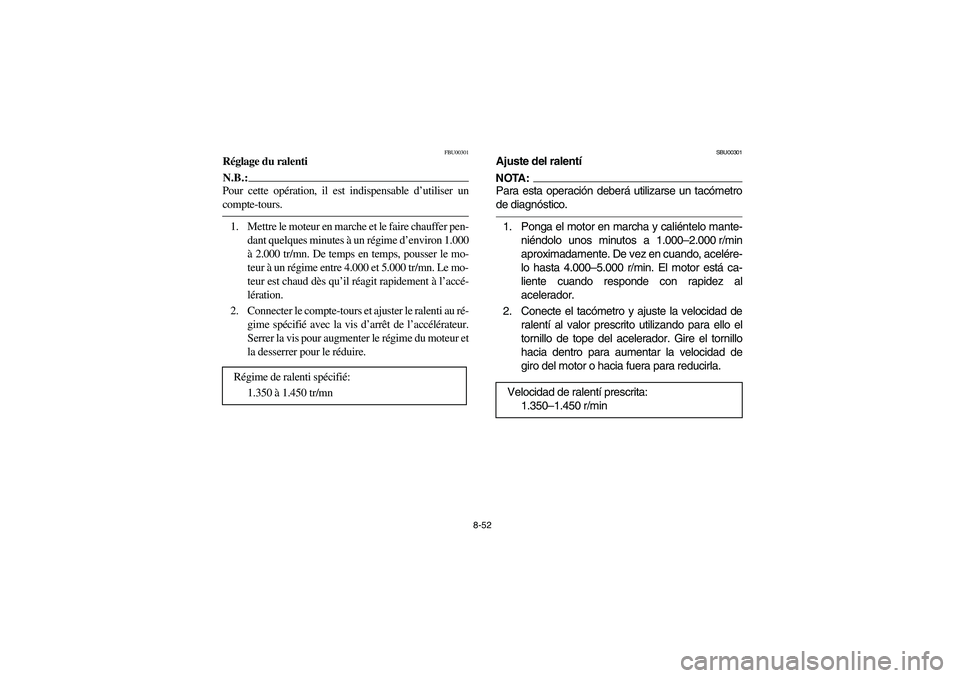

8-52
FBU00301
Réglage du ralentiN.B.:_ Pour cette opération, il est indispensable d’utiliser un
compte-tours. _1. Mettre le moteur en marche et le faire chauffer pen-
dant quelques minutes à un régime d’environ 1.000
à 2.000 tr/mn. De temps en temps, pousser le mo-
teur à un régime entre 4.000 et 5.000 tr/mn. Le mo-
teur est chaud dès qu’il réagit rapidement à l’accé-
lération.
2. Connecter le compte-tours et ajuster le ralenti au ré-
gime spécifié avec la vis d’arrêt de l’accélérateur.
Serrer la vis pour augmenter le régime du moteur et
la desserrer pour le réduire.
Régime de ralenti spécifié:
1.350 à 1.450 tr/mn
SBU00301
Ajuste del ralentíNOTA:Para esta operación deberá utilizarse un tacómetro
de diagnóstico.1. Ponga el motor en marcha y caliéntelo mante-
niéndolo unos minutos a 1.000–2.000 r/min
aproximadamente. De vez en cuando, acelére-
lo hasta 4.000–5.000 r/min. El motor está ca-
liente cuando responde con rapidez al
acelerador.
2. Conecte el tacómetro y ajuste la velocidad de
ralentí al valor prescrito utilizando para ello el
tornillo de tope del acelerador. Gire el tornillo
hacia dentro para aumentar la velocidad de
giro del motor o hacia fuera para reducirla.
Velocidad de ralentí prescrita:
1.350–1.450 r/min
U4SH6A.book Page 52 Thursday, May 30, 2002 1:25 PM

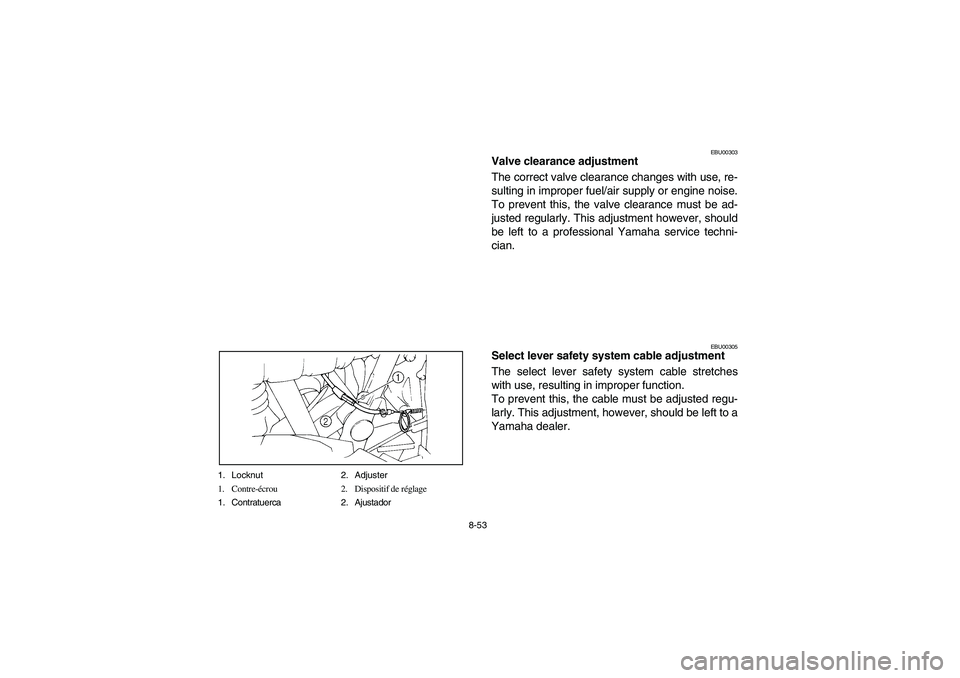

8-53 1. Locknut 2. Adjuster
1. Contre-écrou 2. Dispositif de réglage
1. Contratuerca 2. Ajustador
EBU00303
Valve clearance adjustment
The correct valve clearance changes with use, re-
sulting in improper fuel/air supply or engine noise.
To prevent this, the valve clearance must be ad-
justed regularly. This adjustment however, should
be left to a professional Yamaha service techni-
cian.
EBU00305
Select lever safety system cable adjustment
The select lever safety system cable stretches
with use, resulting in improper function.
To prevent this, the cable must be adjusted regu-
larly. This adjustment, however, should be left to a
Yamaha dealer.
U4SH6A.book Page 53 Thursday, May 30, 2002 1:25 PM

8-54
FBU00303
Réglage du jeu des soupapes
L’usure augmente progressivement le jeu des soupapes,
ce qui dérègle l’alimentation en carburant/air et génère
un bruit de moteur anormal. Il convient donc de vérifier
régulièrement le jeu des soupapes. Ce réglage doit être
effectué par un mécanicien Yamaha.
FBU00305
Réglage du câble de sécurité du levier de présélection
Le câble de sécurité du levier de présélection se détend à
l’usage, ce qui perturbe son bon fonctionnement.
Un réglage régulier du câble est indispensable pour éviter
ce problème. Il convient toutefois de confier ce réglage à
un concessionnaire Yamaha.
SBU00303
Ajuste del juego de válvulas
El juego de válvulas correcto cambia a medida que
se utiliza la unidad, ocasionando un suministro de
combustible/aire inadecuado o ruido del motor. Para
evitarlo, el juego de válvulas deberá ajustarse regu-
larmente. Sin embargo, este ajuste debe realizarlo
un mecánico profesional de servicio Yamaha.
SBU00305
Ajuste del cable del sistema de seguridad de la
palanca selectora
El cable del sistema de seguridad de la palanca se-
lectora se estira con el uso, dando lugar a un funcio-
namiento incorrecto del mismo.
Para evitarlo, se debe ajustar el cable periódicamen-
te. Este ajuste, sin embargo, debe realizarlo un con-
cesionario Yamaha.
U4SH6A.book Page 54 Thursday, May 30, 2002 1:25 PM

8-55 1. Adjusting bolt 2. Locknut a. Free play
1. Bouchon de réglage 2. Contre-écrou a. Jeu
1. Perno de ajuste 2. Contratuerca a. Juego libre
1. Brake pad a. Wear limit: 1 mm
1. Plaquette de frein a. Limite d’usure: 1 mm
1. Pastillas del freno a. Límite de desgaste: 1 mm
EBU00307
Throttle lever adjustmentNOTE:Adjust the engine idling speed before adjusting the
throttle lever free play.1. Loosen the locknut.
2. Turn the adjusting bolt until the throttle lever
free play is 3–5 mm.
3. Tighten the locknut.
EBU00312
Front brake pad inspection
Inspect the brake pads for damage and wear. If
the thickness is less than the specified value, have
a Yamaha dealer replace the pads.NOTE:The wheels need to be removed to inspect the
brake pads. See page 8-81 for removal proce-
dures.
U4SH6A.book Page 55 Thursday, May 30, 2002 1:25 PM

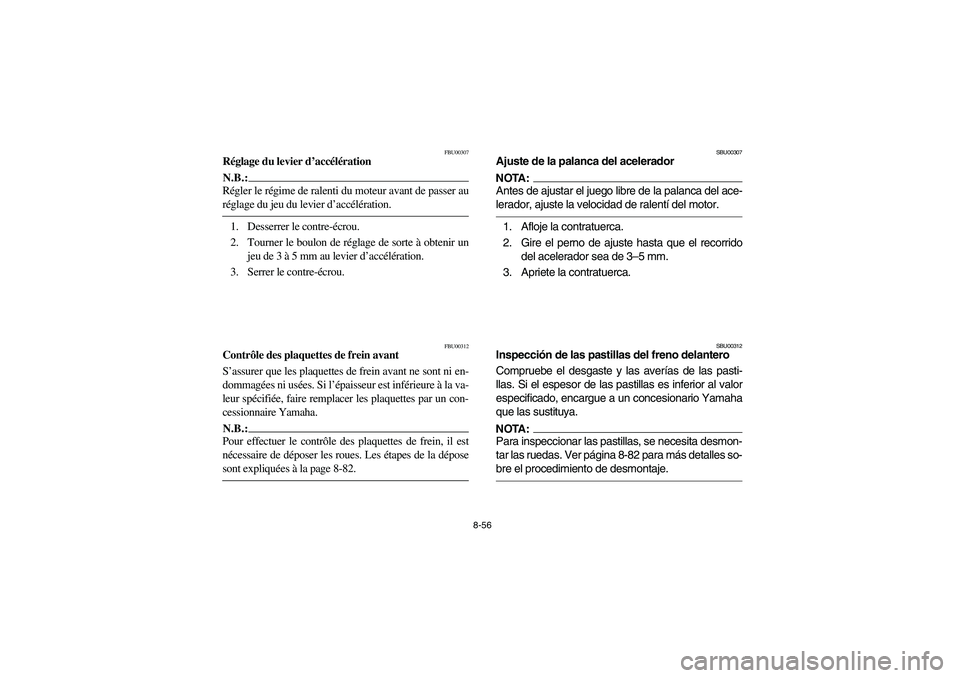

8-56
FBU00307
Réglage du levier d’accélérationN.B.:_ Régler le régime de ralenti du moteur avant de passer au
réglage du jeu du levier d’accélération. _1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage de sorte à obtenir un
jeu de 3 à 5 mm au levier d’accélération.
3. Serrer le contre-écrou.
FBU00312
Contrôle des plaquettes de frein avant
S’assurer que les plaquettes de frein avant ne sont ni en-
dommagées ni usées. Si l’épaisseur est inférieure à la va-
leur spécifiée, faire remplacer les plaquettes par un con-
cessionnaire Yamaha.N.B.:_ Pour effectuer le contrôle des plaquettes de frein, il est
nécessaire de déposer les roues. Les étapes de la dépose
sont expliquées à la page 8-82. _
SBU00307
Ajuste de la palanca del aceleradorNOTA:Antes de ajustar el juego libre de la palanca del ace-
lerador, ajuste la velocidad de ralentí del motor.1. Afloje la contratuerca.
2. Gire el perno de ajuste hasta que el recorrido
del acelerador sea de 3–5 mm.
3. Apriete la contratuerca.
SBU00312
Inspección de las pastillas del freno delantero
Compruebe el desgaste y las averías de las pasti-
llas. Si el espesor de las pastillas es inferior al valor
especificado, encargue a un concesionario Yamaha
que las sustituya.NOTA:Para inspeccionar las pastillas, se necesita desmon-
tar las ruedas. Ver página 8-82 para más detalles so-
bre el procedimiento de desmontaje.
U4SH6A.book Page 56 Thursday, May 30, 2002 1:25 PM

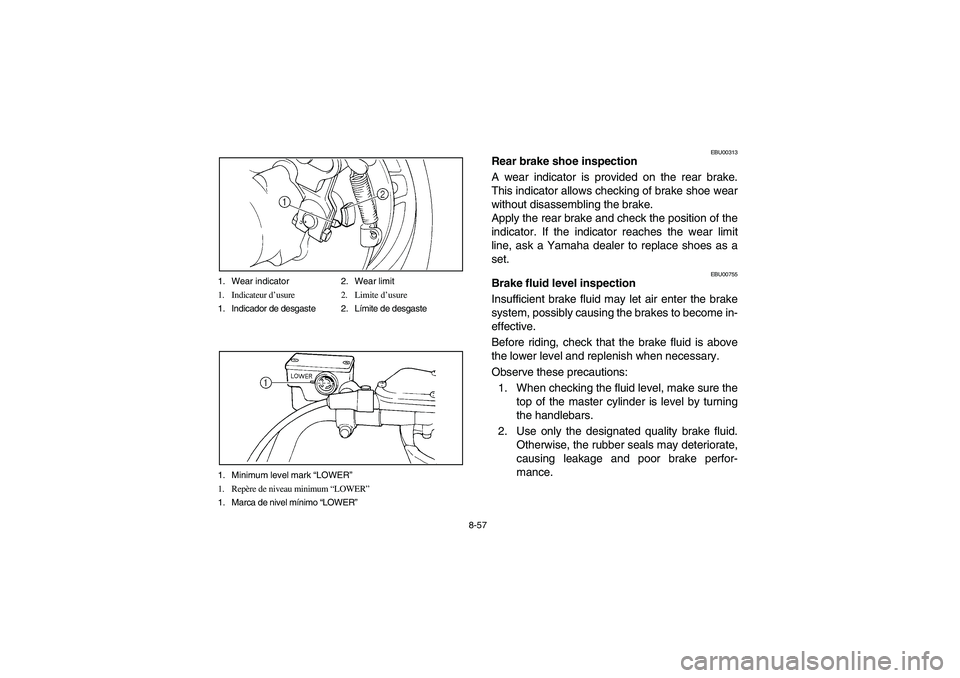

8-57 1. Wear indicator 2. Wear limit
1. Indicateur d’usure 2. Limite d’usure
1. Indicador de desgaste 2. Límite de desgaste
1. Minimum level mark “LOWER”
1. Repère de niveau minimum “LOWER”
1. Marca de nivel mínimo “LOWER”
EBU00313
Rear brake shoe inspection
A wear indicator is provided on the rear brake.
This indicator allows checking of brake shoe wear
without disassembling the brake.
Apply the rear brake and check the position of the
indicator. If the indicator reaches the wear limit
line, ask a Yamaha dealer to replace shoes as a
set.
EBU00755
Brake fluid level inspection
Insufficient brake fluid may let air enter the brake
system, possibly causing the brakes to become in-
effective.
Before riding, check that the brake fluid is above
the lower level and replenish when necessary.
Observe these precautions:
1. When checking the fluid level, make sure the
top of the master cylinder is level by turning
the handlebars.
2. Use only the designated quality brake fluid.
Otherwise, the rubber seals may deteriorate,
causing leakage and poor brake perfor-
mance.
U4SH6A.book Page 57 Thursday, May 30, 2002 1:25 PM

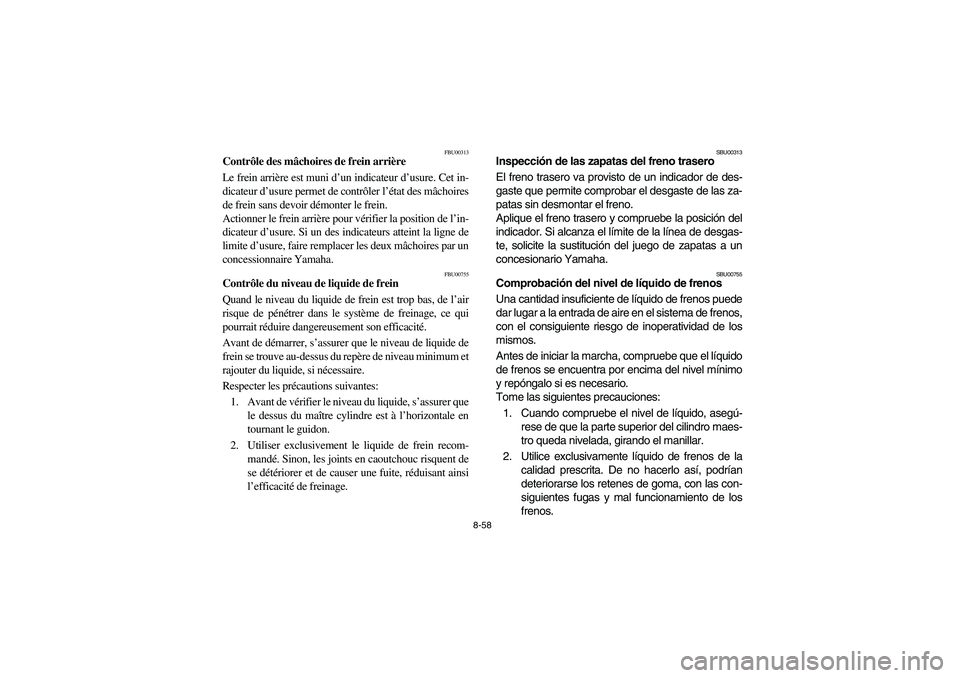

8-58
FBU00313
Contrôle des mâchoires de frein arrière
Le frein arrière est muni d’un indicateur d’usure. Cet in-
dicateur d’usure permet de contrôler l’état des mâchoires
de frein sans devoir démonter le frein.
Actionner le frein arrière pour vérifier la position de l’in-
dicateur d’usure. Si un des indicateurs atteint la ligne de
limite d’usure, faire remplacer les deux mâchoires par un
concessionnaire Yamaha.
FBU00755
Contrôle du niveau de liquide de frein
Quand le niveau du liquide de frein est trop bas, de l’air
risque de pénétrer dans le système de freinage, ce qui
pourrait réduire dangereusement son efficacité.
Avant de démarrer, s’assurer que le niveau de liquide de
frein se trouve au-dessus du repère de niveau minimum et
rajouter du liquide, si nécessaire.
Respecter les précautions suivantes:
1. Avant de vérifier le niveau du liquide, s’assurer que
le dessus du maître cylindre est à l’horizontale en
tournant le guidon.
2. Utiliser exclusivement le liquide de frein recom-
mandé. Sinon, les joints en caoutchouc risquent de
se détériorer et de causer une fuite, réduisant ainsi
l’efficacité de freinage.
SBU00313
Inspección de las zapatas del freno trasero
El freno trasero va provisto de un indicador de des-
gaste que permite comprobar el desgaste de las za-
patas sin desmontar el freno.
Aplique el freno trasero y compruebe la posición del
indicador. Si alcanza el límite de la línea de desgas-
te, solicite la sustitución del juego de zapatas a un
concesionario Yamaha.
SBU00755
Comprobación del nivel de líquido de frenos
Una cantidad insuficiente de líquido de frenos puede
dar lugar a la entrada de aire en el sistema de frenos,
con el consiguiente riesgo de inoperatividad de los
mismos.
Antes de iniciar la marcha, compruebe que el líquido
de frenos se encuentra por encima del nivel mínimo
y repóngalo si es necesario.
Tome las siguientes precauciones:
1. Cuando compruebe el nivel de líquido, asegú-
rese de que la parte superior del cilindro maes-
tro queda nivelada, girando el manillar.
2. Utilice exclusivamente líquido de frenos de la
calidad prescrita. De no hacerlo así, podrían
deteriorarse los retenes de goma, con las con-
siguientes fugas y mal funcionamiento de los
frenos.
U4SH6A.book Page 58 Thursday, May 30, 2002 1:25 PM

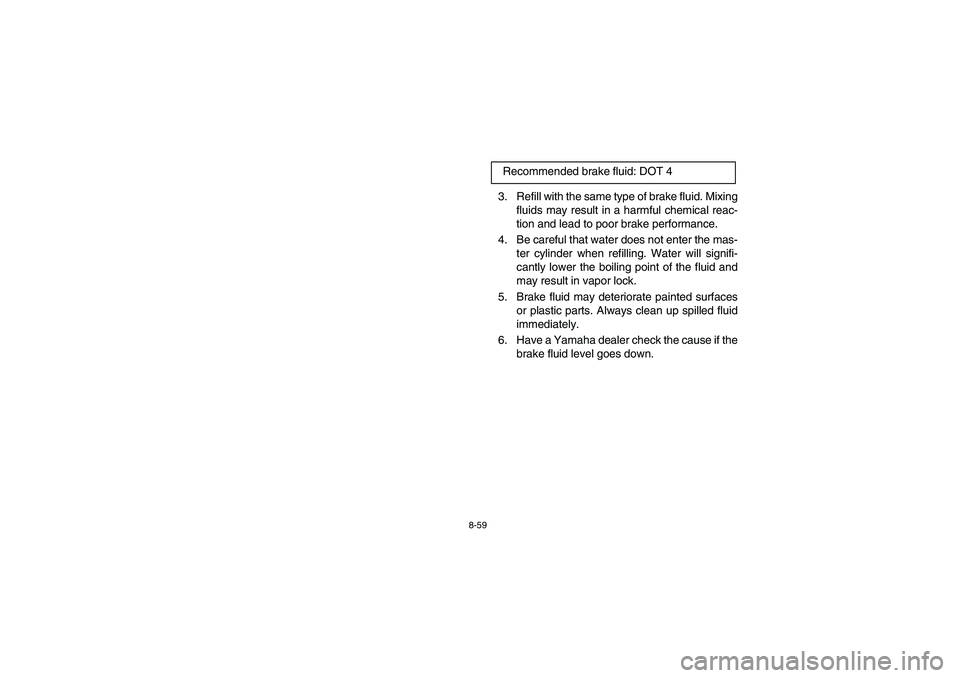

8-59
3. Refill with the same type of brake fluid. Mixing
fluids may result in a harmful chemical reac-
tion and lead to poor brake performance.
4. Be careful that water does not enter the mas-
ter cylinder when refilling. Water will signifi-
cantly lower the boiling point of the fluid and
may result in vapor lock.
5. Brake fluid may deteriorate painted surfaces
or plastic parts. Always clean up spilled fluid
immediately.
6. Have a Yamaha dealer check the cause if the
brake fluid level goes down. Recommended brake fluid: DOT 4
U4SH6A.book Page 59 Thursday, May 30, 2002 1:25 PM
