2003 YAMAHA BIG BEAR PRO 400 Manuale de Empleo (in Spanish)

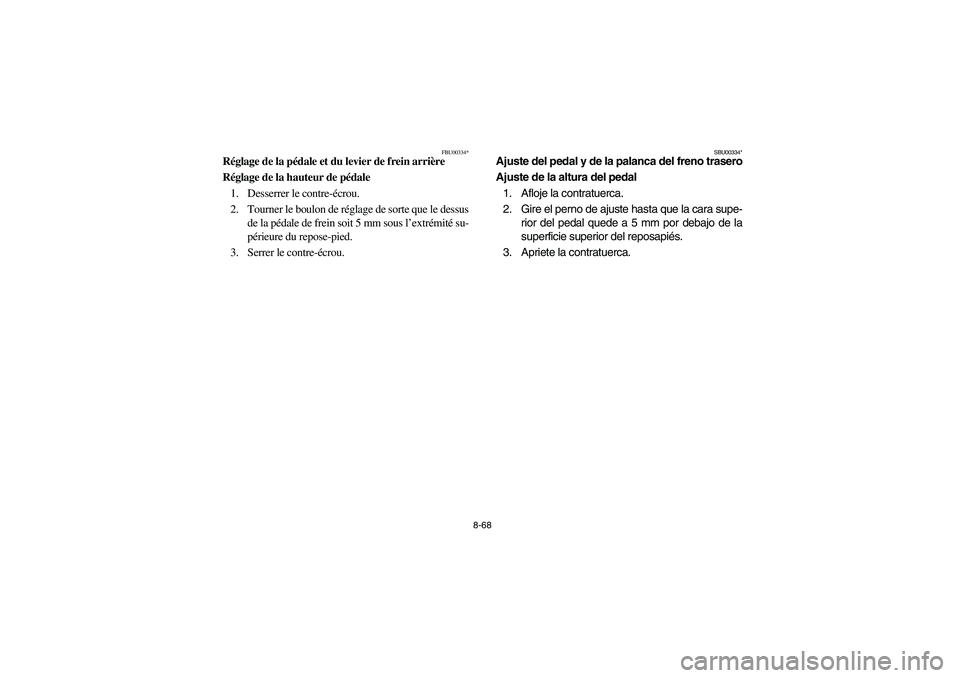

8-68
FBU00334*
Réglage de la pédale et du levier de frein arrière
Réglage de la hauteur de pédale
1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage de sorte que le dessus
de la pédale de frein soit 5 mm sous l’extrémité su-
périeure du repose-pied.
3. Serrer le contre-écrou.
SBU00334*
Ajuste del pedal y de la palanca del freno trasero
Ajuste de la altura del pedal
1. Afloje la contratuerca.
2. Gire el perno de ajuste hasta que la cara supe-
rior del pedal quede a 5 mm por debajo de la
superficie superior del reposapiés.
3. Apriete la contratuerca.
U4SH6A.book Page 68 Thursday, May 30, 2002 1:25 PM

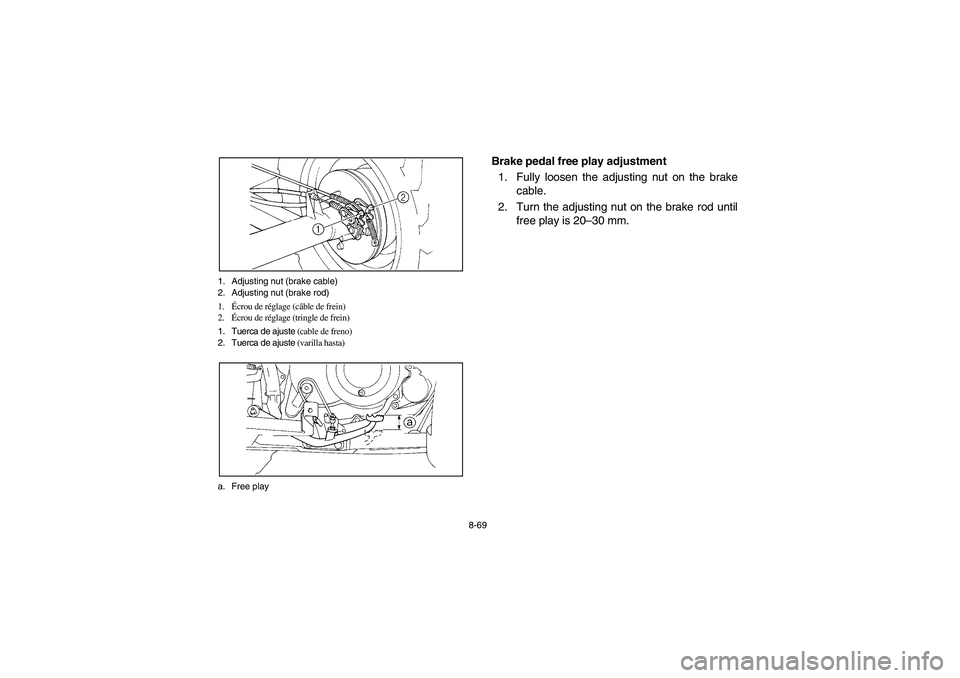

8-69 1. Adjusting nut (brake cable)
2. Adjusting nut (brake rod)
1.Écrou de réglage (câble de frein)
2.Écrou de réglage (tringle de frein)
1. Tuerca de ajuste (cable de freno)
2. Tuerca de ajuste (varilla hasta)
a. Free play
Brake pedal free play adjustment
1. Fully loosen the adjusting nut on the brake
cable.
2. Turn the adjusting nut on the brake rod until
free play is 20–30 mm.
U4SH6A.book Page 69 Thursday, May 30, 2002 1:25 PM

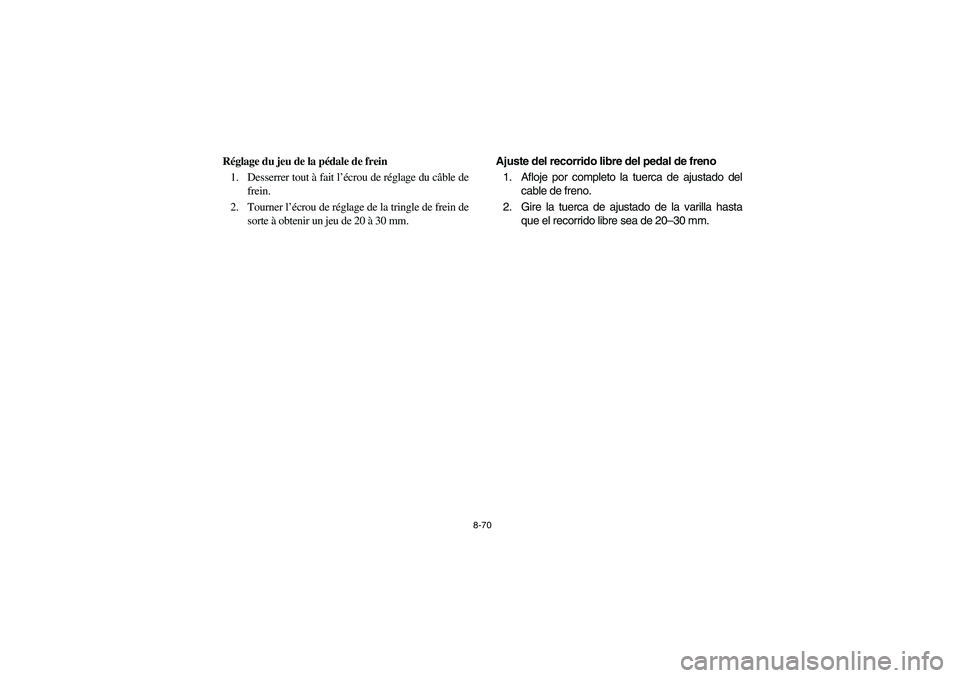

8-70
Réglage du jeu de la pédale de frein
1. Desserrer tout à fait l’écrou de réglage du câble de
frein.
2. Tourner l’écrou de réglage de la tringle de frein de
sorte à obtenir un jeu de 20 à 30 mm.Ajuste del recorrido libre del pedal de freno
1. Afloje por completo la tuerca de ajustado del
cable de freno.
2. Gire la tuerca de ajustado de la varilla hasta
que el recorrido libre sea de 20–30 mm.U4SH6A.book Page 70 Thursday, May 30, 2002 1:25 PM

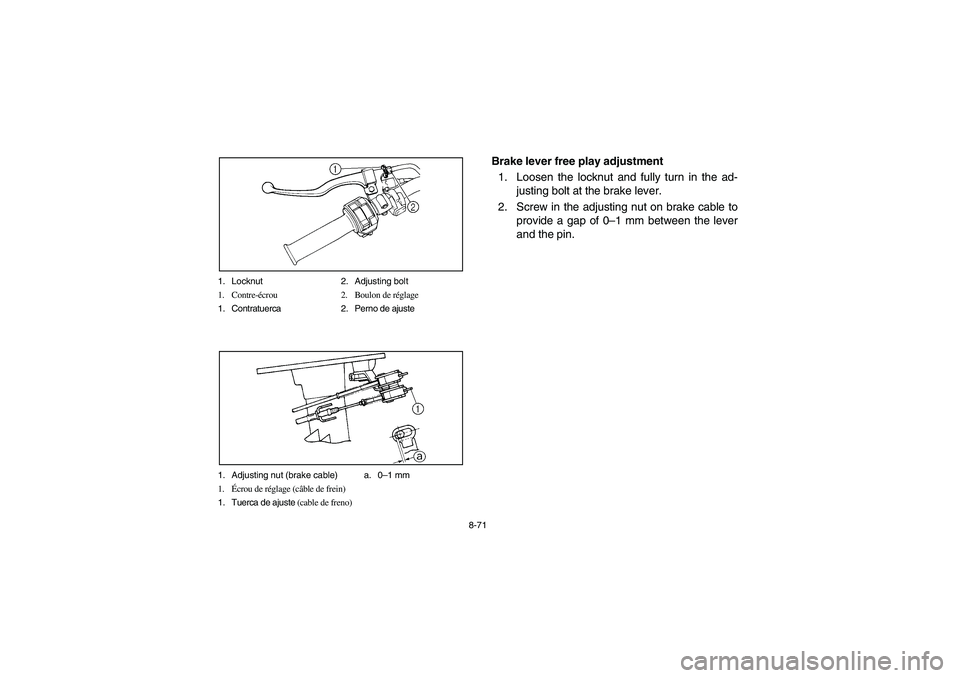

8-71 1. Locknut 2. Adjusting bolt
1. Contre-écrou 2. Boulon de réglage
1. Contratuerca 2. Perno de ajuste
1. Adjusting nut (brake cable) a. 0–1 mm
1.Écrou de réglage (câble de frein)
1. Tuerca de ajuste (cable de freno)
Brake lever free play adjustment
1. Loosen the locknut and fully turn in the ad-
justing bolt at the brake lever.
2. Screw in the adjusting nut on brake cable to
provide a gap of 0–1 mm between the lever
and the pin.
U4SH6A.book Page 71 Thursday, May 30, 2002 1:25 PM

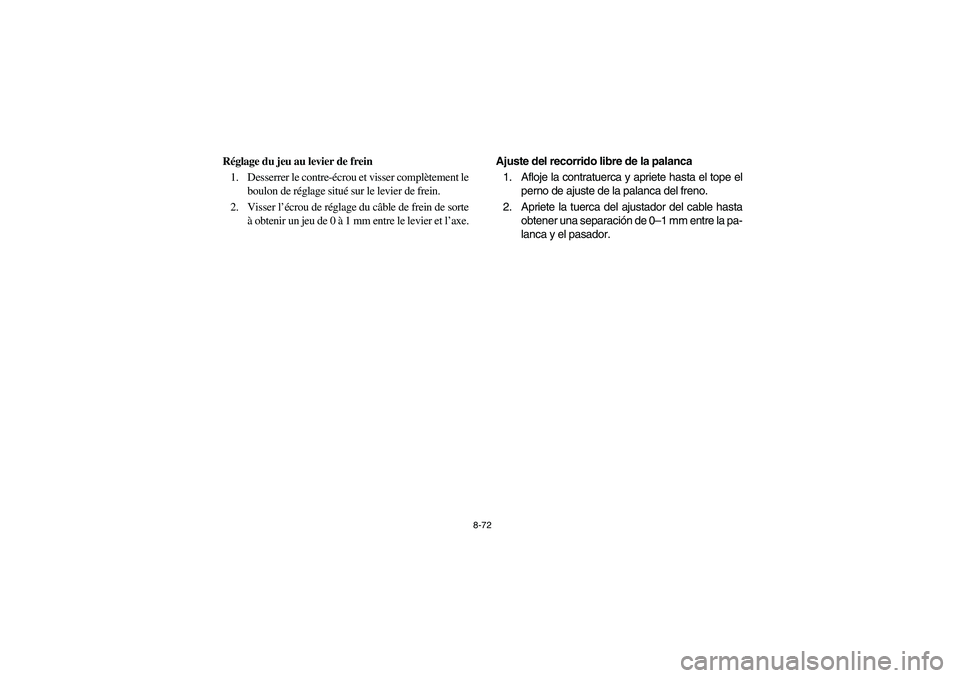

8-72
Réglage du jeu au levier de frein
1. Desserrer le contre-écrou et visser complètement le
boulon de réglage situé sur le levier de frein.
2. Visser l’écrou de réglage du câble de frein de sorte
à obtenir un jeu de 0 à 1 mm entre le levier et l’axe.Ajuste del recorrido libre de la palanca
1. Afloje la contratuerca y apriete hasta el tope el
perno de ajuste de la palanca del freno.
2. Apriete la tuerca del ajustador del cable hasta
obtener una separación de 0–1 mm entre la pa-
lanca y el pasador.U4SH6A.book Page 72 Thursday, May 30, 2002 1:25 PM

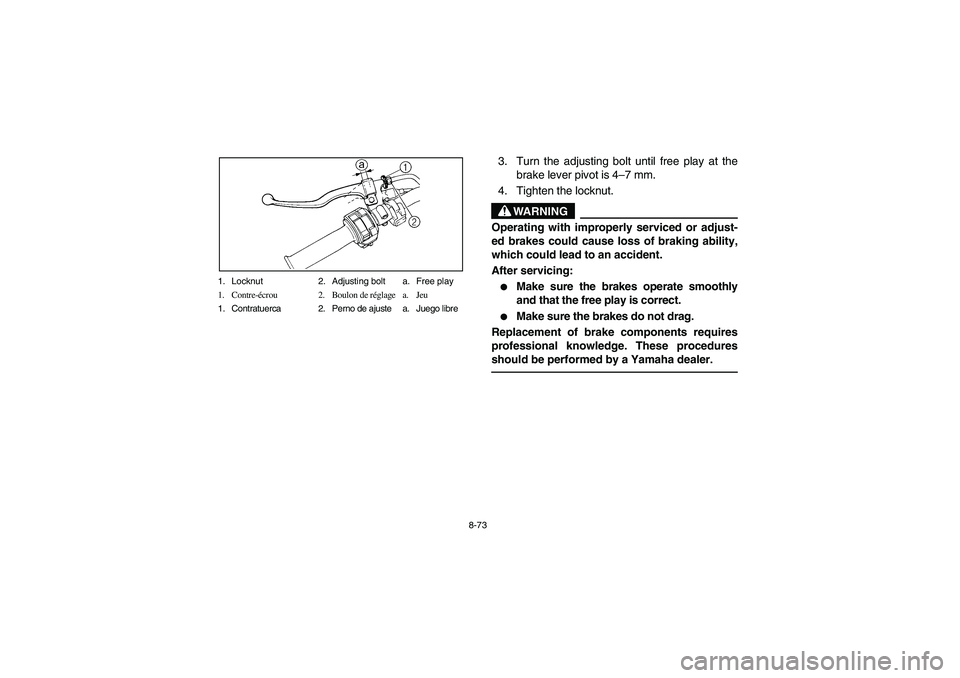

8-73 1. Locknut 2. Adjusting bolt a. Free play
1. Contre-écrou 2. Boulon de réglage a. Jeu
1. Contratuerca 2. Perno de ajuste a. Juego libre
3. Turn the adjusting bolt until free play at the
brake lever pivot is 4–7 mm.
4. Tighten the locknut.
WARNING
Operating with improperly serviced or adjust-
ed brakes could cause loss of braking ability,
which could lead to an accident.
After servicing:

Make sure the brakes operate smoothly
and that the free play is correct.


Make sure the brakes do not drag.
Replacement of brake components requires
professional knowledge. These procedures
should be performed by a Yamaha dealer.
U4SH6A.book Page 73 Thursday, May 30, 2002 1:25 PM

8-74
3. Tourner le boulon de réglage de sorte à obtenir un
jeu de 4 à 7 mm au pivot du levier de frein.
4. Serrer le contre-écrou.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident.
Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que le jeu est correct.


S’assurer que les freins ne frottent pas.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
3. Gire el perno de ajuste hasta que el recorrido,
medido en el eje de giro de la palanca, sea de
4–7mm.
4. Apriete la contratuerca.
ADVERTENCIA
La utilización del vehículo con los frenos inco-
rrectamente mantenidos o ajustados puede dar
lugar a pérdidas de capacidad de frenado y acci-
dentes.
Después de las operaciones de mantenimiento:

Asegúrese de que el freno funcione con
suavidad y de que el recorrido libre sea el
correcto.


Compruebe que el freno no roce.
El cambio de los componentes del freno requie-
re conocimientos profesionales. Estas operacio-
nes deberán efectuarse en los talleres de un con-
cesionario Yamaha.
U4SH6A.book Page 74 Thursday, May 30, 2002 1:25 PM

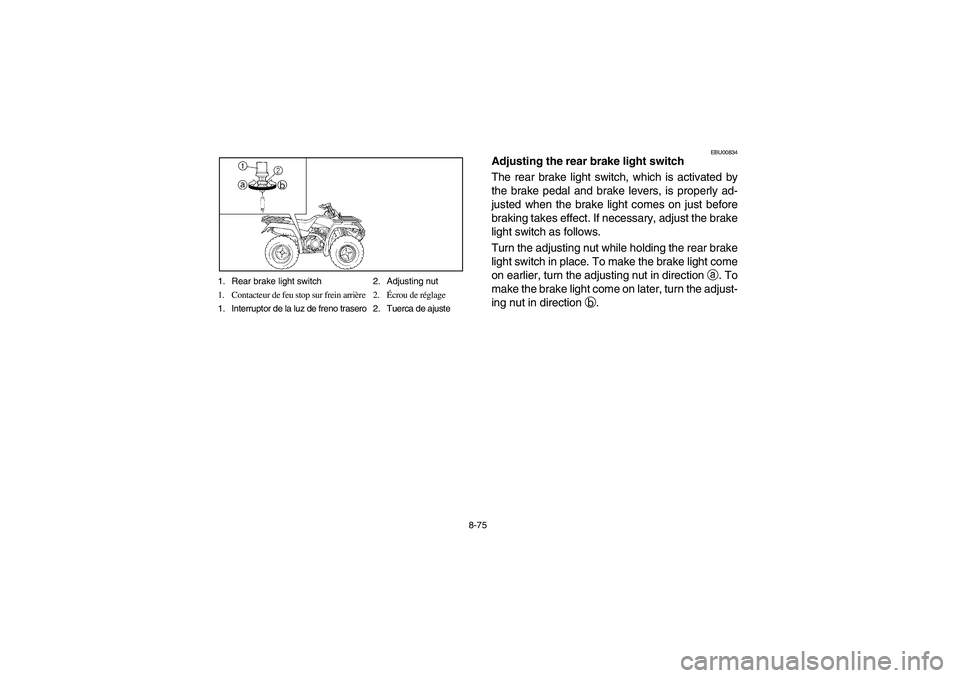

8-75 1. Rear brake light switch 2. Adjusting nut
1. Contacteur de feu stop sur frein arrière 2.Écrou de réglage
1. Interruptor de la luz de freno trasero 2. Tuerca de ajuste
EBU00834
Adjusting the rear brake light switch
The rear brake light switch, which is activated by
the brake pedal and brake levers, is properly ad-
justed when the brake light comes on just before
braking takes effect. If necessary, adjust the brake
light switch as follows.
Turn the adjusting nut while holding the rear brake
light switch in place. To make the brake light come
on earlier, turn the adjusting nut in direction
a. To
make the brake light come on later, turn the adjust-
ing nut in direction
b.
