2003 YAMAHA BIG BEAR PRO 400 Manuale de Empleo (in Spanish)

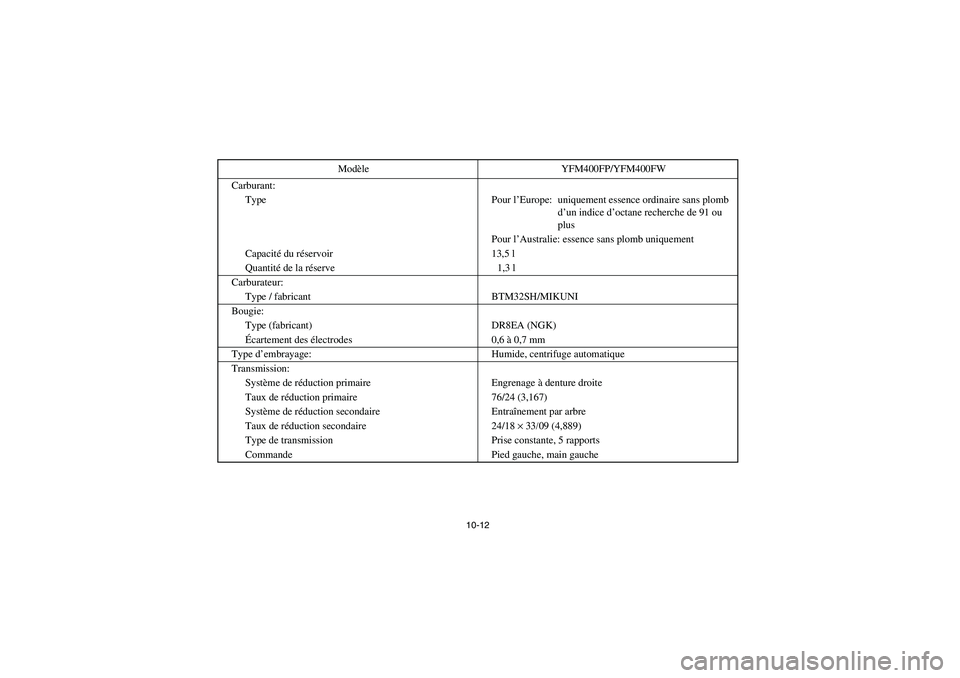

10-12
Carburant:
Type Pour l’Europe: uniquement essence ordinaire sans plomb
d’un indice d’octane recherche de 91 ou
plus
Pour l’Australie: essence sans plomb uniquement
Capacité du réservoir 13,5 l
Quantité de la réserve 1,3 l
Carburateur:
Type / fabricant BTM32SH/MIKUNI
Bougie:
Type (fabricant) DR8EA (NGK)
Écartement des électrodes 0,6 à 0,7 mm
Type d’embrayage: Humide, centrifuge automatique
Transmission:
Système de réduction primaire Engrenage à denture droite
Taux de réduction primaire 76/24 (3,167)
Système de réduction secondaire Entraînement par arbre
Taux de réduction secondaire 24/18 × 33/09 (4,889)
Type de transmission Prise constante, 5 rapports
Commande Pied gauche, main gaucheModèle YFM400FP/YFM400FW
U4SH6A.book Page 12 Thursday, May 30, 2002 1:25 PM

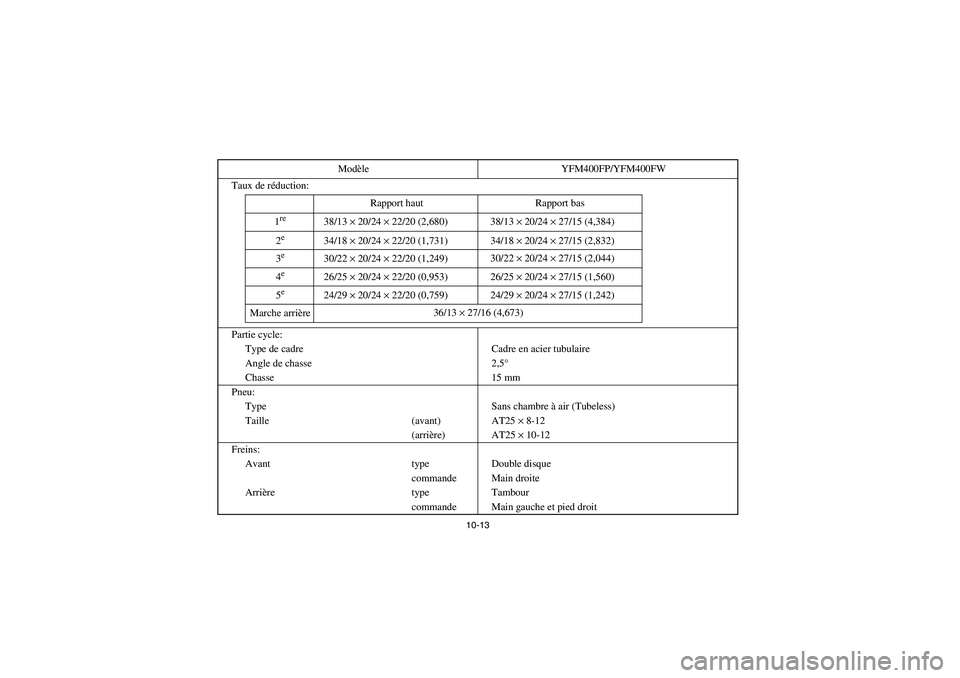

10-13
Taux de réduction:
Partie cycle:
Type de cadre Cadre en acier tubulaire
Angle de chasse 2,5°
Chasse 15 mm
Pneu:
Type Sans chambre à air (Tubeless)
Taille (avant) AT25 × 8-12
(arrière) AT25 × 10-12
Freins:
Avant type Double disque
commande Main droite
Arrière type Tambour
commande Main gauche et pied droit Modèle YFM400FP/YFM400FW
38/13 × 20/24 × 22/20 (2,680) 38/13 × 20/24 × 27/15 (4,384)
34/18 × 20/24 × 22/20 (1,731)
30/22 × 20/24 × 22/20 (1,249)
26/25 × 20/24 × 22/20 (0,953)
24/29 × 20/24 × 22/20 (0,759)
36/13 × 27/16 (4,673)34/18 × 20/24 × 27/15 (2,832)
30/22 × 20/24 × 27/15 (2,044)
26/25 × 20/24 × 27/15 (1,560)
24/29 × 20/24 × 27/15 (1,242) Rapport haut Rapport bas
1
re2e3e4e5e
Marche arrière
U4SH6A.book Page 13 Thursday, May 30, 2002 1:25 PM

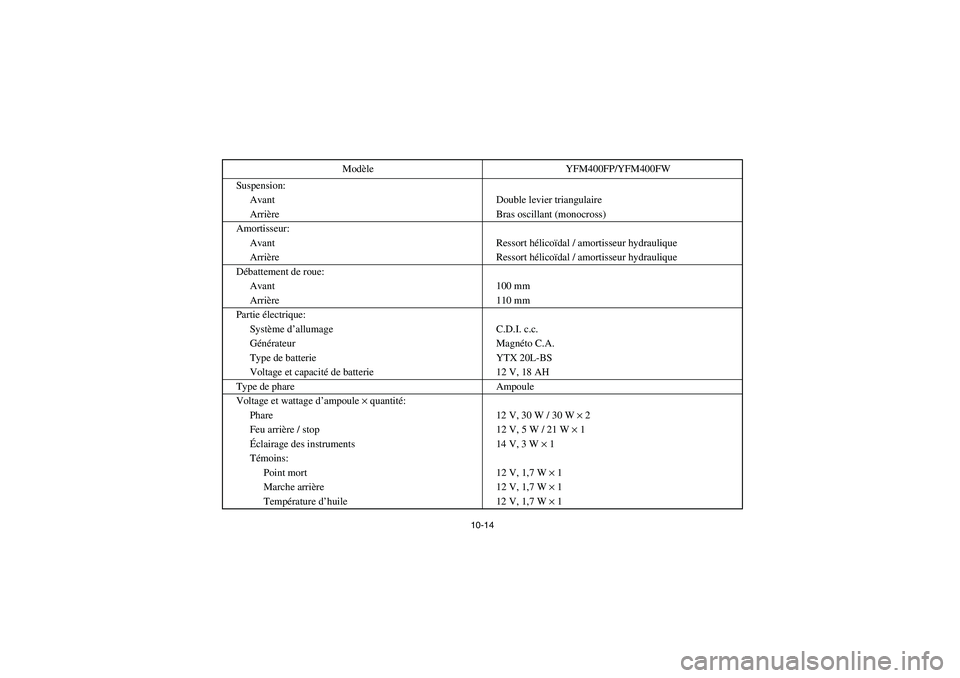

10-14
Suspension:
Avant Double levier triangulaire
Arrière Bras oscillant (monocross)
Amortisseur:
Avant Ressort hélicoïdal / amortisseur hydraulique
Arrière Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
Avant 100 mm
Arrière 110 mm
Partie électrique:
Système d’allumage C.D.I. c.c.
Générateur Magnéto C.A.
Type de batterie YTX 20L-BS
Voltage et capacité de batterie 12 V, 18 AH
Type de phare Ampoule
Voltage et wattage d’ampoule × quantité:
Phare 12 V, 30 W / 30 W × 2
Feu arrière / stop 12 V, 5 W / 21 W × 1
Éclairage des instruments 14 V, 3 W × 1
Témoins:
Point mort 12 V, 1,7 W × 1
Marche arrière 12 V, 1,7 W × 1
Température d’huile 12 V, 1,7 W × 1 Modèle YFM400FP/YFM400FW
U4SH6A.book Page 14 Thursday, May 30, 2002 1:25 PM

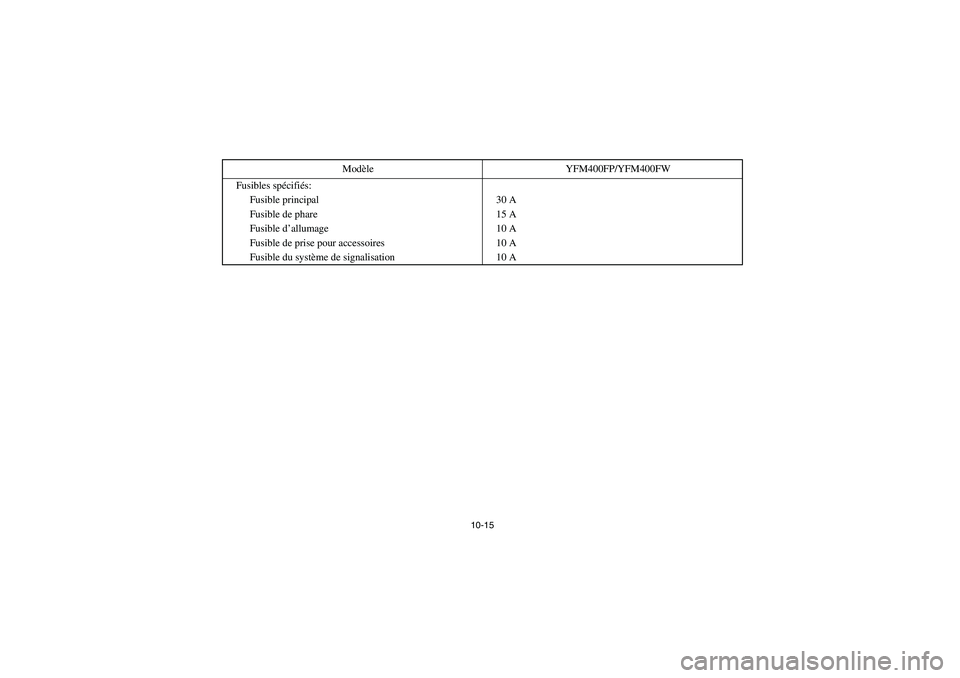

10-15
Fusibles spécifiés:
Fusible principal 30 A
Fusible de phare 15 A
Fusible d’allumage 10 A
Fusible de prise pour accessoires 10 A
Fusible du système de signalisation 10 AModèle YFM400FP/YFM400FW
U4SH6A.book Page 15 Thursday, May 30, 2002 1:25 PM

10-16
U4SH6A.book Page 16 Thursday, May 30, 2002 1:25 PM

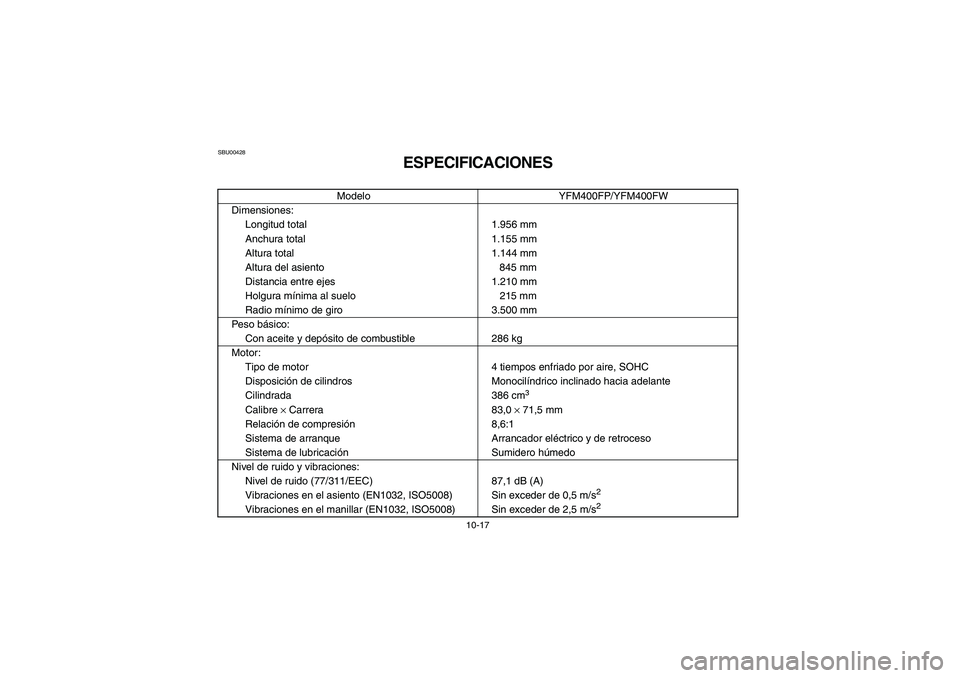

10-17
SBU00428
ESPECIFICACIONES
Modelo YFM400FP/YFM400FW
Dimensiones:
Longitud total 1.956 mm
Anchura total 1.155 mm
Altura total 1.144 mm
Altura del asiento 845 mm
Distancia entre ejes 1.210 mm
Holgura mínima al suelo 215 mm
Radio mínimo de giro 3.500 mm
Peso básico:
Con aceite y depósito de combustible 286 kg
Motor:
Tipo de motor 4 tiempos enfriado por aire, SOHC
Disposición de cilindros Monocilíndrico inclinado hacia adelante
Cilindrada 386 cm
3
Calibre
× Carrera 83,0
× 71,5 mm
Relación de compresión8,6:1
Sistema de arranque Arrancador eléctrico y de retroceso
Sistema de lubricación Sumidero húmedo
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) 87,1 dB (A)
Vibraciones en el asiento (EN1032, ISO5008) Sin exceder de 0,5 m/s
2
Vibraciones en el manillar (EN1032, ISO5008) Sin exceder de 2,5 m/s2
U4SH6A.book Page 17 Thursday, May 30, 2002 1:25 PM

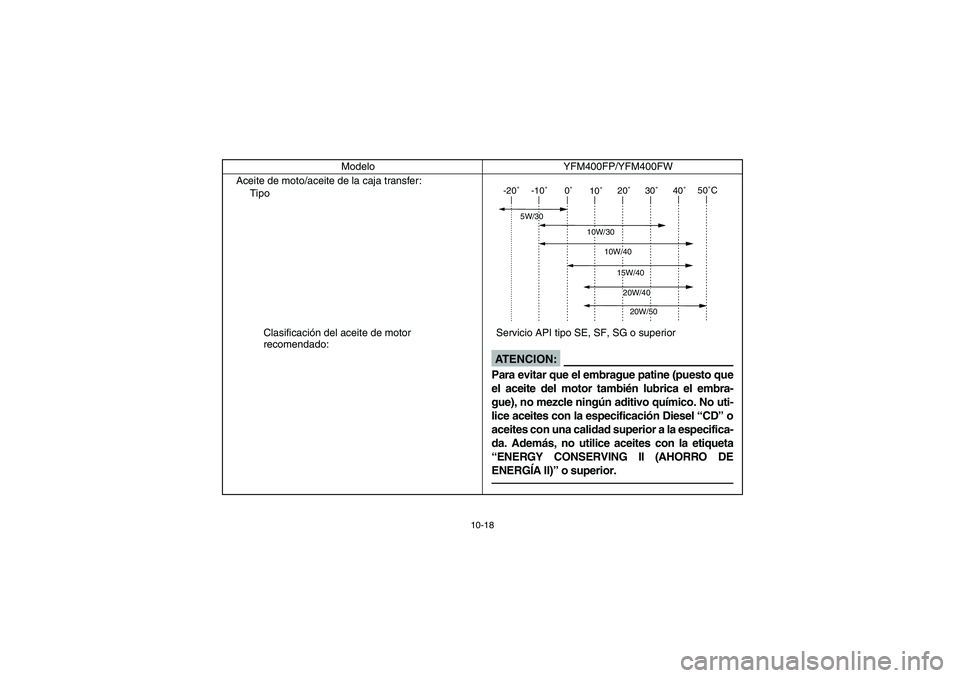

10-18
Aceite de moto/aceite de la caja transfer:
Tipo
Clasificación del aceite de motor
recomendado:Servicio API tipo SE, SF, SG o superior Modelo YFM400FP/YFM400FW
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
AT E N C I O N :Para evitar que el embrague patine (puesto que
el aceite del motor también lubrica el embra-
gue), no mezcle ningún aditivo químico. No uti-
lice aceites con la especificación Diesel “CD” o
aceites con una calidad superior a la especifica-
da. Además, no utilice aceites con la etiqueta
“ENERGY CONSERVING II (AHORRO DE
ENERGÍA II)” o superior.
U4SH6A.book Page 18 Thursday, May 30, 2002 1:25 PM

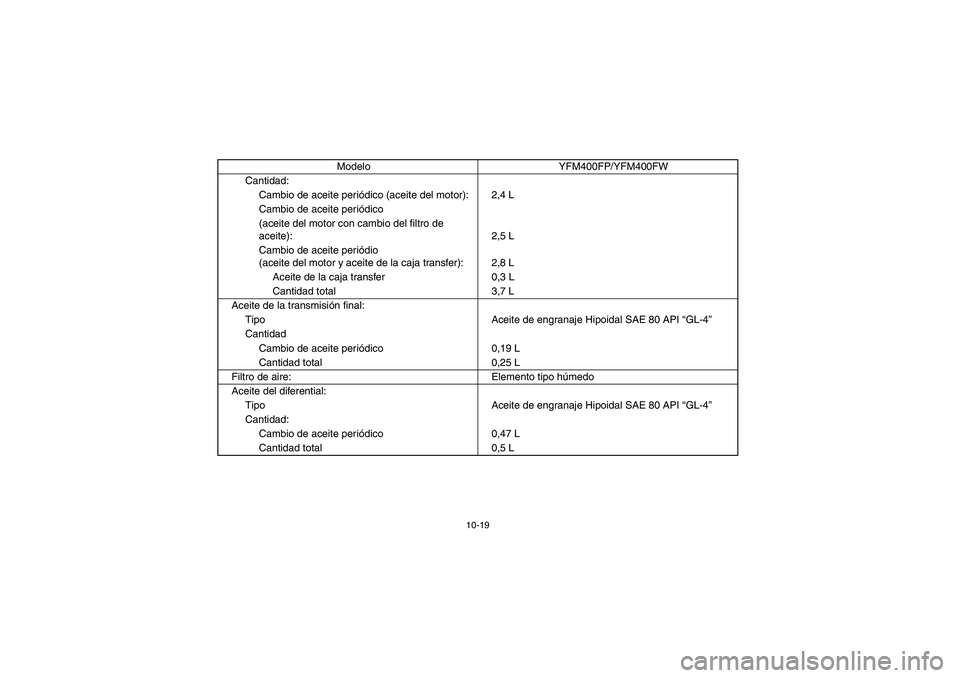

10-19
Cantidad:
Cambio de aceite periódico (aceite del motor): 2,4 L
Cambio de aceite periódico
(aceite del motor con cambio del filtro de
aceite): 2,5 L
Cambio de aceite periódio
(aceite del motor y aceite de la caja transfer): 2,8 L
Aceite de la caja transfer 0,3 L
Cantidad total 3,7 L
Aceite de la transmisión final:
Tipo Aceite de engranaje Hipoidal SAE 80 API “GL-4”
Cantidad
Cambio de aceite periódico 0,19 L
Cantidad total 0,25 L
Filtro de aire: Elemento tipo húmedo
Aceite del diferential:
Tipo Aceite de engranaje Hipoidal SAE 80 API “GL-4”
Cantidad:
Cambio de aceite periódico 0,47 L
Cantidad total 0,5 LModelo YFM400FP/YFM400FW
U4SH6A.book Page 19 Thursday, May 30, 2002 1:25 PM
