2003 YAMAHA BIG BEAR PRO 400 Manuale de Empleo (in Spanish)

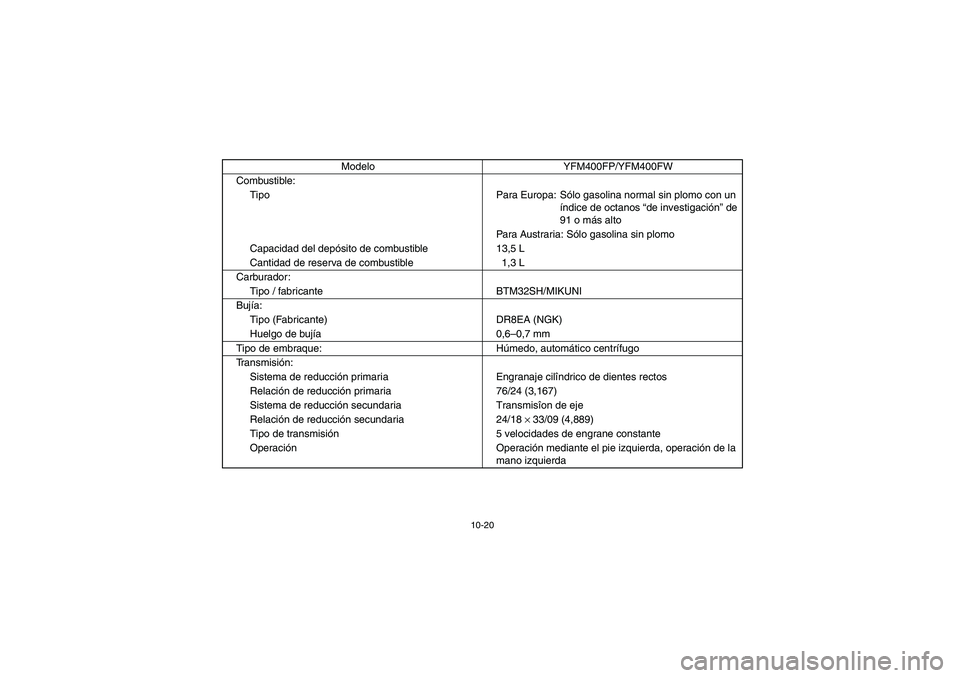

10-20
Combustible:
Tipo Para Europa: Sólo gasolina normal sin plomo con un
índice de octanos “de investigación” de
91 o más alto
Para Austraria: Sólo gasolina sin plomo
Capacidad del depósito de combustible 13,5 L
Cantidad de reserva de combustible 1,3 L
Carburador:
Tipo / fabricante BTM32SH/MIKUNI
Bujía:
Tipo (Fabricante) DR8EA (NGK)
Huelgo de bujía0,6–0,7 mm
Tipo de embraque: Húmedo, automático centrífugo
Transmisión:
Sistema de reducción primaria Engranaje cilîndrico de dientes rectos
Relación de reducción primaria 76/24 (3,167)
Sistema de reducción secundaria Transmisîon de eje
Relación de reducción secundaria 24/18
× 33/09 (4,889)
Tipo de transmisión 5 velocidades de engrane constante
Operación Operación mediante el pie izquierda, operación de la
mano izquierda Modelo YFM400FP/YFM400FW
U4SH6A.book Page 20 Thursday, May 30, 2002 1:25 PM

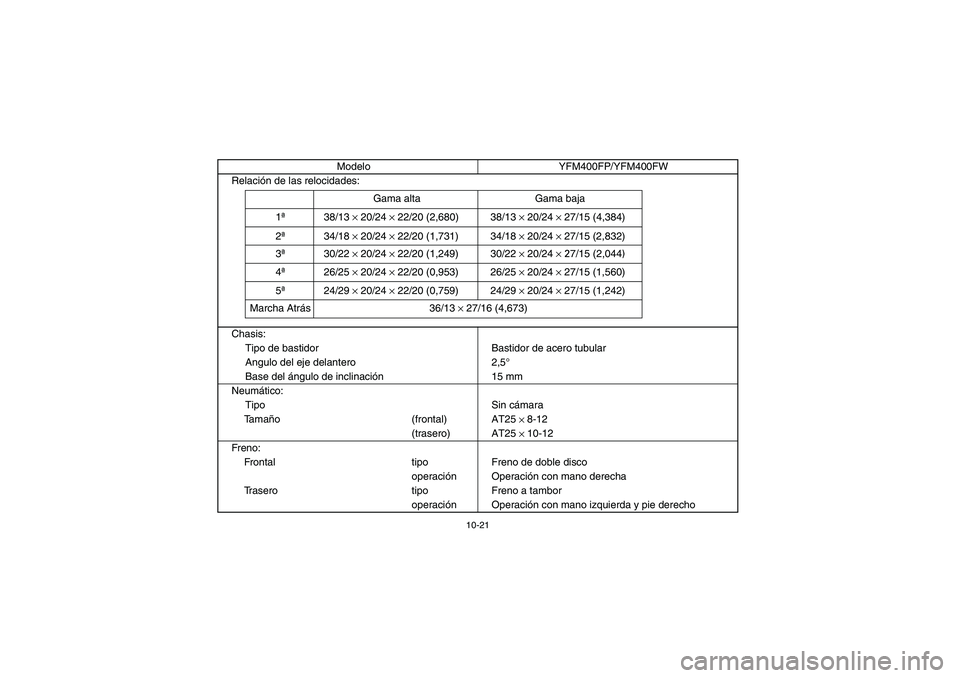

10-21
Relación de las relocidades:
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 2,5°
Base del ángulo de inclinación 15 mm
Neumático:
Tipo Sin cámara
Ta m año(frontal)AT25
× 8-12
(trasero) AT25
× 10-12
Freno:
Frontal tipo Freno de doble disco
operaciónOperación con mano derecha
Trasero tipo Freno a tambor
operaciónOperación con mano izquierda y pie derecho Modelo YFM400FP/YFM400FW
38/13
× 20/24
× 22/20 (2,680) 38/13
× 20/24
× 27/15 (4,384)
34/18
× 20/24
× 22/20 (1,731)
30/22
× 20/24
× 22/20 (1,249)
26/25
× 20/24
× 22/20 (0,953)
24/29
× 20/24
× 22/20 (0,759)
36/13
× 27/16 (4,673)34/18
× 20/24
× 27/15 (2,832)
30/22
× 20/24
× 27/15 (2,044
)
26/25
× 20/24
× 27/15 (1,560)
24/29
× 20/24
× 27/15 (1,242) Gama alta Gama baja
1ª
2ª
3ª
4ª
5ª
Marcha Atrás
U4SH6A.book Page 21 Thursday, May 30, 2002 1:25 PM

10-22
Suspensión:
Suspensión delantera Doble horquilla
Suspensión trasera Brazo oscilante (monocross)
Amortiguador:
Amortiguador delantero Resorte en espiral / amortiguador de aceite
Amortiguador trasero Resorte en espiral / amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda frontal 100 mm
Trayectoria de la rueda trasera 110 mm
Sistema eléctrico:
Sistema de encendido D.C. C.D.I.
Sistema de generador Magneto de A.C.
Tipo de batería YTX 20L-BS
Capacidad de la batería voltage 12 V, 18 AH
Tipo del faro: Tipo de lámpara
Voltage, vataje de bombilla
× cantidad:
Faro 12 V, 30 W / 30 W
× 2
Luz de cola / freno 12 V, 5 W / 21 W
× 1
Luz del medidor 14 V, 3 W
× 1
Luz indicadora:
Punto muerto 12 V, 1,7 W
× 1
Marcha atrás 12 V, 1,7 W
× 1
Temperatura del aceite 12 V, 1,7 W
× 1 Modelo YFM400FP/YFM400FW
U4SH6A.book Page 22 Thursday, May 30, 2002 1:25 PM

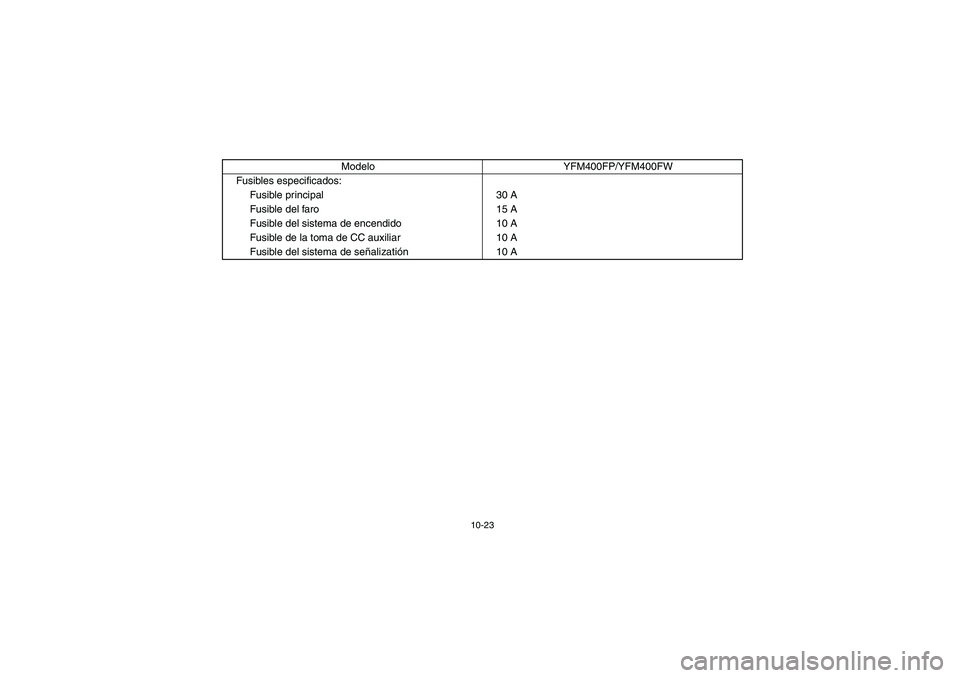

10-23
Fusibles especificados:
Fusible principal 30 A
Fusible del faro 15 A
Fusible del sistema de encendido 10 A
Fusible de la toma de CC auxiliar 10 A
Fusible del sistema de señalizatión10 A Modelo YFM400FP/YFM400FW
U4SH6A.book Page 23 Thursday, May 30, 2002 1:25 PM

10-24
U4SH6A.book Page 24 Thursday, May 30, 2002 1:25 PM

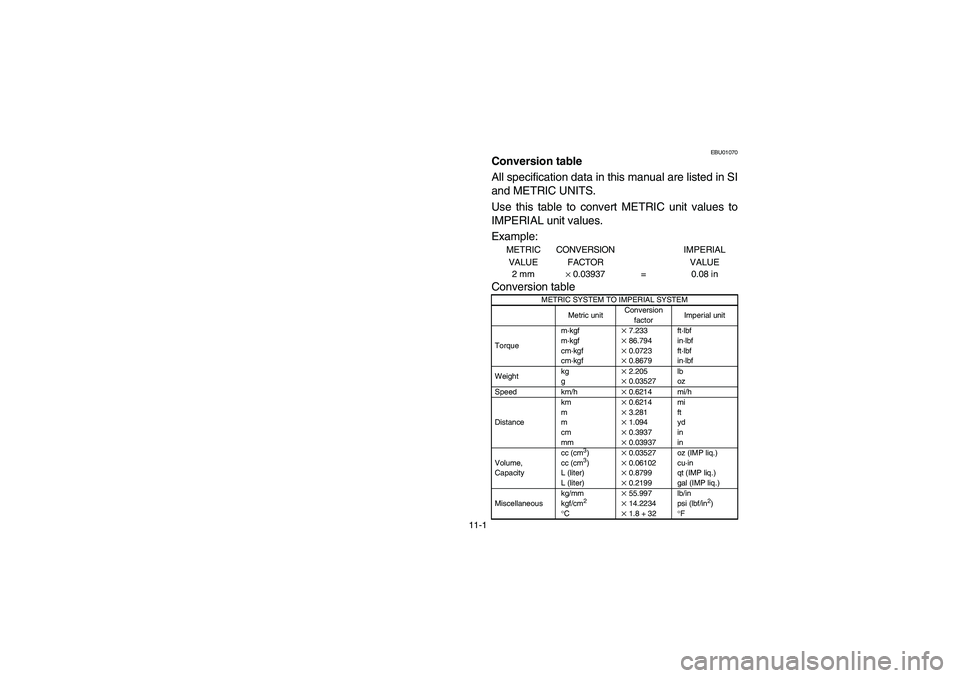

11-1
EBU01070
Conversion tableACS-02EAll specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
× 7.233× 86.794× 0.0723× 0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g× 2.205× 0.03527lb
oz
Speed km/h× 0.6214 mi/h
Distancekm
m
m
cm
mm× 0.6214× 3.281× 1.094× 0.3937× 0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0.03527× 0.06102× 0.8799× 0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°
C
× 55.997× 14.2234× 1.8 + 32 lb/in
psi (lbf/in
2)
°
F
U4SH6A.book Page 1 Thursday, May 30, 2002 1:25 PM

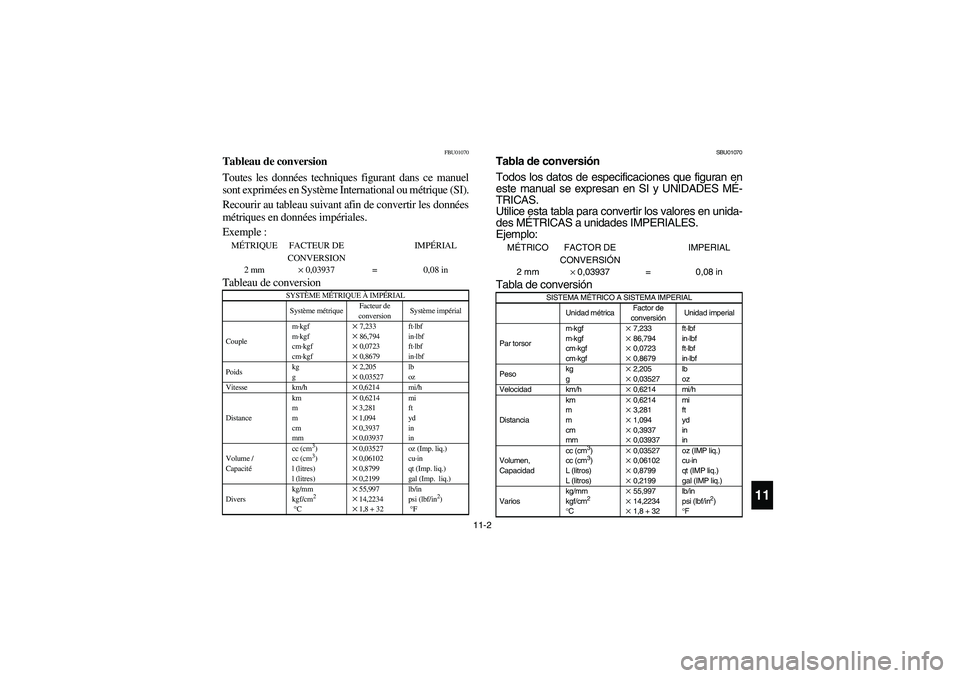

11-2
11
FBU01070
Tableau de conversionACS-02FToutes les données techniques figurant dans ce manuel
sont exprimées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données
métriques en données impériales.
Exemple :MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 inTableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litres)
l (litres)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
SBU01070
Tabla de conversiónACS-02STodos los datos de especificaciones que figuran en
este manual se expresan en SI y UNIDADES MÉ-
TRICAS.
Utilice esta tabla para convertir los valores en unida-
des MÉTRICAS a unidades IMPERIALES.
Ejemplo:MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 inTabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métricaFactor de
conversiónUnidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U4SH6A.book Page 2 Thursday, May 30, 2002 1:25 PM
