Sikringer i motorrum Sikringsboks Boksen (ved siden af batteriet) Œbnes ved at l¿fte lŒget. Husk at s¾tte lŒget fast igen.Bilens el-anl¾g er kon- strueret til at fungerefejlfrit med det elektriskestandard- og ekstraud-
styr.
Sp¿rg PEUGEOT-forhandleren,
f¿r montering af andet el-udstyr. Forskellige elektriske tilbeh¿rsde- le og den mŒde, udstyret installe-res pŒ, kan forŒrsage alvorligefunktionsfejl pŒ bilen. Det ved-r¿rer is¾r de elektroniske kreds-l¿b, radiomodtagelsen og lade-str¿mkredsen. PEUGEOT yder ingen reklamati- onsret for udbedring af funktions-fejl forŒrsaget af, at der er mon-teret og anvendt elektrisk udstyr -specielt ved str¿mforbrug over
10 mA - som ikke er leveret elleranbefalet af PEUGEOT og/ellerikke er monteret af et autoriseretPEUGEOT v¾rksted efter
PEUGEOTs g¾ldende forskrifter.PEUGEOT yder heller ingenerstatning eller refunderer repa-rationsudgifterne. * Med en maksimal str¿mstyrke er sikringerne en ekstra beskyttelse
for de elektriske systemer. Allereparationer skal udf¿res af etPEUGEOT v¾rksted.
Nr. Styrke Sikret str¿mkreds
1* 10 A Baklys, Dobbelt indspr¿jtningsrel¾,
Olietemperatur, Oliestand,
K¿lekompressor.
2* 15 A Br¾ndstofpumpe, Kanisterventil.
3* 10 AABS-computer.
4* 10 AMotor- og automatgearscomputer.
5 10 APartikelfiltercomputer, rel¾ til vinduesvisker bag.
6 15 ATŒgeforlygte.
7 20 ALygtevasker.
8* 20 A Computer til motor med direkte
benzinindspr¿jtning, Koblingspedal.
9* 15 A Venstre blinklys.
10* 15 A H¿jre blinklys.
VEDLIGEHOLDELSE AF PEUGEOT 406
44

17-02-2003
Nr. StyrkeSikret str¿mkreds
11* 10 A Venstre fjernlys.
12* 10 A H¿jre fjernlys.
13* 15 AHorn.
14 10 APumpe til for- og bagrudevask.
15* 30 A T¾ndspole, vinduesvisker, Lambda-sonde, olietryk, indspr¿jtningssystem.
16 * 30 A Luftpumpe, Olietemperatur, Oliestand, Aktivering af stoplys, Generator, Sporing af vand i
br¾ndstof, Styring af indspr¿jtningsrel¾.
17 * 30 A El-opvarmet passagers¾de.
18 40 A Bl¾sermotor klimaanl¾g, Startmotor , Vinduesvisker lav hastighed.
VEDLIGEHOLDELSE AF PEUGEOT 406 45

17-02-2003
BENZIN/GPL-MODEL169
Punktering
Termokasse Den er placeret i bagagerummet og indeholder f¿lgende dele :
Ð Spray til midlertidig reparation 1af
d¾kkene (Peugeot 406 GPL har intet reservedhjul).
Ð De adaptere 2, der kr¾ves i visse
lande til opfyldning af GPL-tan-ken.
Ð Bugseringsringen 3.
Sikringer GPL-funktionerne er beskyttet med to sikringer Ai sikringsboksen i
motorrummet.
Brug af spray til reparation (Se ogsΠbrugsanvisningen pΠsprayen)
Ð Fjern sŒ vidt muligt den genstand,
der var Œrsag til punkteringen.
Ð Drej hjulet, sŒ ventilen vender som 2-tallet eller 10-tallet pŒ et ur.
Ð Ryst sprayen grundigt f¿r brug. Hvis det er koldt, skal sprayen opvarmes et par minutter mellemh¾nderne.
Ð Hold ventilen med den ene hŒnd, tryk spidsen af sprayens indspr¿j-tningsdyse ind pŒ ventilen, oghold sprayen lige.
Ð Hold trykket i et minut. Ð Udf¿r samme arbejdsgang med
den anden spray, og k¿r dereftermed det samme med moderat
hastighed til det n¾rmeste v¾rk-
sted.
Med disse spray kan man udf¿reen n¿dreparation. Efter brug af en spray skal d¾k- ket udskiftes. Sprayen er under tryk og mŒ derfor ikke uds¾ttes for en udend¿rstem-peratur pŒ mere end 50 ¡C. Opbevar den k¿ligt i termokassen.

17-02-2003
UDSKIFTNING AF SIKRING Sikringsboksene er placeret under instrumentbordet og i motorrummet. Sikringsboks under instrumentbordet Skru de tre skruer en kvart omgang
med en m¿nt. Tr¾k i grebet A, og vip
lŒget for at fŒ adgang til sikringerne. Udskiftning af sikringer F¿r en sikring udskiftes, skal Œrsagen til fejlen f¿rst findes og afhj¾lpes. Num- meret pŒ sikringerne er angivet pŒ sikringsboksen. Sikringerne mŒ kun udskiftes med specialtangen
Ai BSI-boksen.
Udskift altid en defekt sikring med en sikring af tilsvarende styrke.
I orden Defekt Specialtang A
Fjern den nederste bekl¾dning i instrumentbordet for at fŒ adgang til BSI-boksen.
Sikring Styrke Funktion A 20 A LŒsning/OplŒsning.
B 10 A TŒgelygter bag.
C 40 A Afrimning af sidespejle.
D 15 A Bageste vinduesvisker.
E 30 A El-rudehejs.
F 15 A Instrumentpanel,
Display, Radio, Navigationssystem, Aircondition.
VEDLIGEHOLDELSE AF PEUGEOT 406 41

17-02-2003
Nr. StyrkeSikret str¿mkreds
1 shuntCentralt airbagsystem.
25 AT¾nd/sluk ventilation.
3 10 A Kombiinstrument.
45 ASignal + efter t¾nding til BSI-boks.
5Ð Ikke i brug.
6 10 ABetjeningsarme ved rattet.
7 15 ALydalarm.
8 10 ANagivationssystem.
95 ASignal + battteri til BSI-boks.
10 15 A Autoradio.
11 10 ATredje stoplys.
12 10 A H¿jre stoplys.
13 20 ARudehejs i f¿rersiden.
14 30 AEffekt bageste rudehejs.
15 Ð+ batteri anh¾ngertr¾k.
16 20 AS¾deindstilling.
17 20 AVarme i passagers¾det.
18 10 A Lys cigarett¾nder - Display - Lys i kontakter, Askeb¾ger, Programv¾lger automatgear.
Sikringsboks i instrumentbord
VEDLIGEHOLDELSE AF PEUGEOT 406
42

17-02-2003

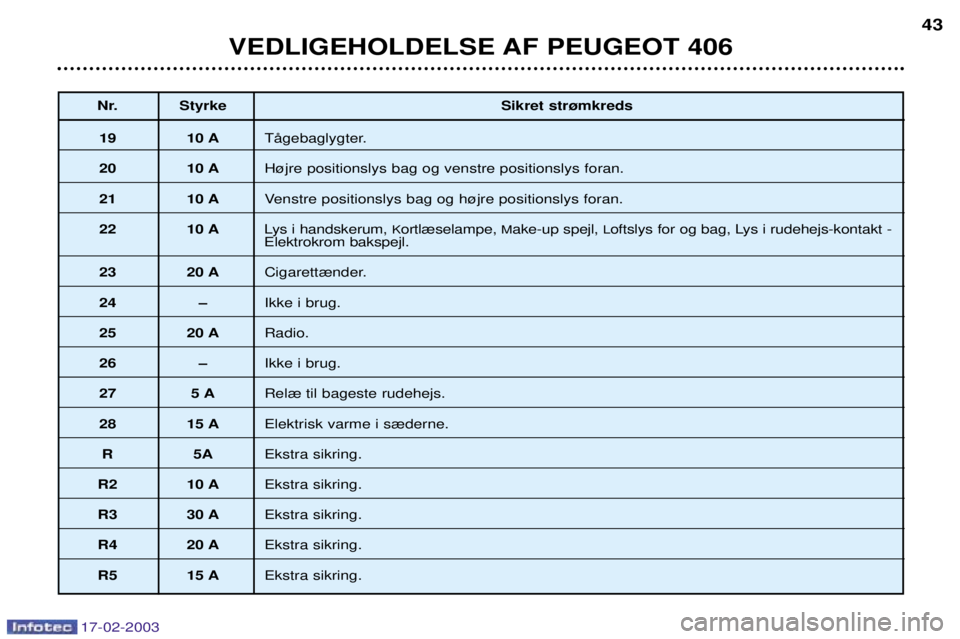

Nr. StyrkeSikret str¿mkreds
19 10 ATŒgebaglygter.
20 10 AH¿jre positionslys bag og venstre positionslys foran.
21 10 AVenstre positionslys bag og h¿jre positionslys foran.
22 10 A Lys i handskerum, Kortl¾selampe, Make-up spejl, Loftslys for og bag, Lys i rudehejs-kontakt -
Elektrokrom bakspejl.
23 20 A Cigarett¾nder.
24 ÐIkke i brug.
25 20 ARadio.
26 ÐIkke i brug.
27 5 ARel¾ til bageste rudehejs.
28 15 AElektrisk varme i s¾derne.
R5AEkstra sikring.
R2 10 A Ekstra sikring.
R3 30 AEkstra sikring.
R4 20 AEkstra sikring.
R5 15 A Ekstra sikring.
VEDLIGEHOLDELSE AF PEUGEOT 406 43

17-02-2003
BATTERI Opladning af et batteri med ladeaggregat :
- Frakobl batteriet.
- F¿lg brugsanvisningen for opladeren.
- S¾t (Ð) polklemmen pŒ f¿rst.
- Batteriets poler og polklemmer skal v¾re rene. Hvis de har en sulfatbel¾gning(hvidlig eller gr¿nlig bel¾gning) skal de l¿snes og renses.
Start af bilen med et andet batteri med samme sp¾nding :
- Tilslut det r¿de kabel til + polerne pŒ de to batterier,
- Den ene ende af det gr¿nne eller sorte kabel tilsluttes startbatteriets (Ð) pol,
- Den anden ende af det gr¿nne eller sorte kabel tilsluttes et punkt med god stel- forbindelse pŒ den havarerede bil, sŒ langt v¾k fra batteriet som muligt.
Start motoren og vent med at fjerne kablerne til den k¿rer j¾vnt i tomgang. Fjern kablerne.
- Afmonter ikke polklemmerne, mens motoren k¿rer.
- Oplad ikke batteriet uden at have afmonteret polklemmerne.
- Luk soltaget, f¿r batteriet frakobles. Hvis soltaget ikke fungerer kor- rekt, nŒr batteriet tilsluttes igen, skal det initialiseres ved at s¾tte betjeningsknappen pŒ max. vippe-position og trykke pŒ knappen
- NŒr forbindelsen til batteriet har v¾ret afbrudt, mŒ motoren f¿rst startes 1 minut efter, at t¾ndingen er slŒet til, for at de elektroniske systemer kanfungere korrekt. Skulle der alligevel opstŒ mindre funktionsfejl af vedvaren-
de karakter, bedes du kontakte dit PEUGEOT v¾rksted.
Hvis bilen ikke bruges i l¾ngere tid (1 mŒned), b¿r batteriet kobles fra.
Str¿msparefunktion NŒr motoren er standset og t¾ndings- n¿glen er i position "start" eller "tilbe-h¿r" i ca. 1/2 time, vil det elektriske
udstyr (display, instrumenter, kontrol-
lamper, loftslys, el-rudehejs, vindues-viskere) automatisk blive afbrudt forikke at aflade batteriet. NŒr det elektriske udstyr er i str¿msparefunktion, er det n¿dven-digt at starte motoren igen for atkunne bruge udstyret.
VEDLIGEHOLDELSE AF PEUGEOT 406
46

17-02-2003
MONTERING AF H¯JTTALERE Udstyret g¿r det muligt at montere :
- h¿jttalere med en diameter pŒ165 mm i ford¿rene,
- diskanth¿jttalere med en diameter pŒ 55 mm i bekl¾dningen ved sidespejlene,
- specielle ellipseformede h¿jttalere bag i sedanen,
- h¿jttalere med en diameter pŒ 100 mm bag i stationcar'en.
Sp¿rg dit PEUGEOT v¾rksted tilrŒds. Stikbenenes placering og funktion A1
: Fri.
A2 : MΠikke bruges.
A3 : MΠikke bruges.
A4 : MΠikke bruges.
A5 : Fri.
A6 :(+) Tilbeh¿r.
A7 :(+) Permanent.
A8 : Stel. B1
:(+) H¿jre bageste h¿jttaler.
B2 :(Ð) H¿jre bageste h¿jttaler.
B3 :(+) H¿jre forreste h¿jttaler
og diskanth¿jttaler.
B4 :(Ð) H¿jre forreste h¿jttaler
og diskanth¿jttaler.
B5 :(+) Venstre forreste h¿jttaler
og diskanth¿jttaler.
B6 :(Ð) Venstre forreste h¿jttaler
og diskanth¿jttaler.
B7 :(+) Venstre bageste h¿jttaler.
B8 :(Ð) Venstre bageste h¿jttaler.
VEDLIGEHOLDELSE AF PEUGEOT 406 47
MONTERING AF BILRADIO Bilen er fra fabrikken udstyret med:
- tagantenne,
- antennekabel (koaksial),
- st¿jd¾mpning,
- ledninger til h¿jttalere foran,
- ledninger til h¿jttalere bag og diskanth¿jttalere,
- 2 stk. 8-polede multistik.
