2003 Peugeot 307 SW Savininko vadovas (in Lithuanian)

307-ASIS SWVIENU ŽVILGSNIU1
Puslapiai
Sėdynės 88 - 102
Prie vairo esantys jungikliai110 - 116
Prietaisų skydas 28 - 29

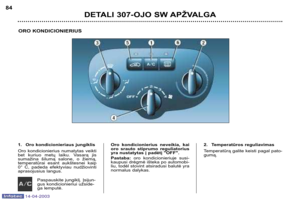

Ventiliacija, oro kondicionierius82 - 87
Veidrodžiai 118 - 119
Puslapiai

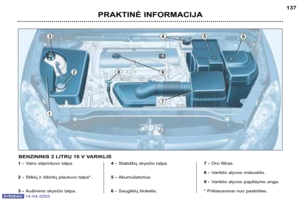

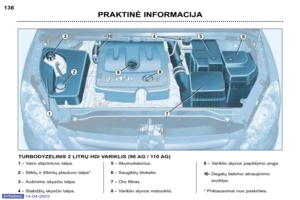

Tikrinimai 136 - 140
Durys ir gaubtai 103 - 109
Degalų bako anga 109
Lempų keitimas 145 - 147

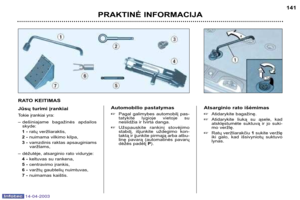

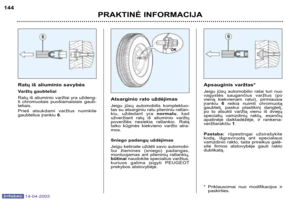

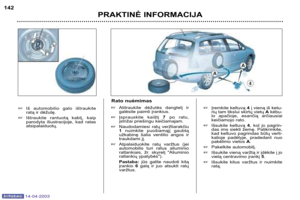

Rato keitimas 141 - 144
Kiekvienas modelis gali turėti tik dalį aprašytos įrangos, priklausomai nuo jo aprūpinimo įvairia įranga lygio ir šalies,
kurioje jis parduotas, specifikos.
14-04-2003

2307-ASIS SWVIENU ŽVILGSNIU
14-04-2003

14-04-2003

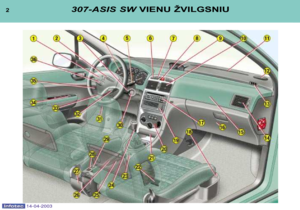

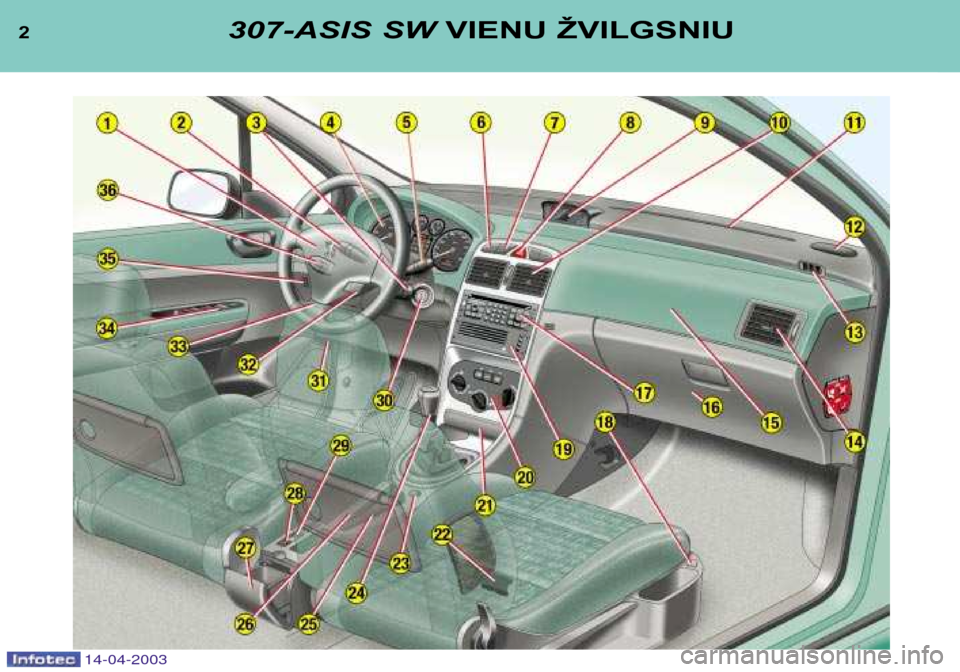

1 -Vairuotojo oro pagalvė.
2 - Apšvietimo ir posūkių rodik-
lių jungikliai.
3 - Automagnetolos jungiklis
prie vairo.

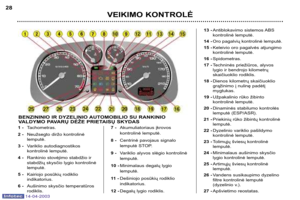

4 - Prietaisų skydas.
5 - Stiklo valytuvų ir stiklo plau-
tuvų bei automobilio kompiu-
terio jungiklis.
6 - Signalizacijos mygtukas.
7 - Centrinio užrakto jungiklis.
8 - Avarinės signalizacijos jun-giklis.

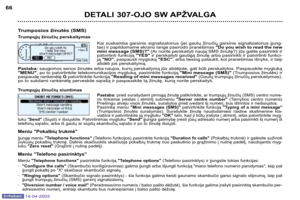

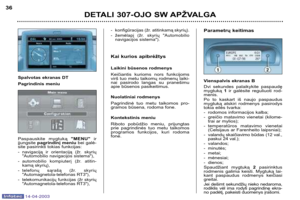

9 - Daugiafunkcinis ekranas.

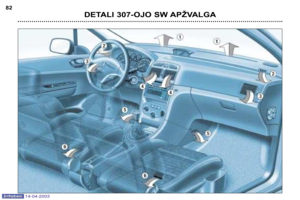

10 - Centriniai ventiliatorių skirs-
tytuvai ir oro srautų stipru-
mo reguliatoriai.
11 - Priekinio stiklo šildymoangos. 12 -
Garsiakalbių vieta.
13 - Durų stiklo šildymo anga.
14 - Šoninis ventiliatorių
skirstytuvas ir oro srauto
stiprumo reguliatorius.
15 - Keleivio oro pagalvė.
16 - Daiktadėžė.
17 - Automagnetola RB3, RD3
arba RT3.
18 - Sėdynių šildymo jungiklis.

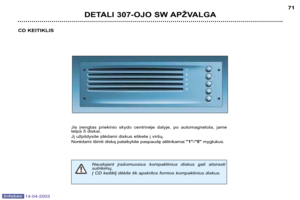

19 - CD keitiklis.

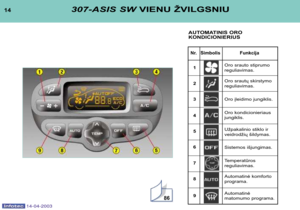

20 - Ventiliacijos ir oro kondicio-
nieriaus jungiklis.
21 - Priekinė peleninė.
22 - Galinių vietų keleivių kojų
šildymo angos.
23 - 12 V papildomos įrangosjungtis.
24 - Pavarų svirtis.
25 - Skardinių dėklas.
26 - Rankinis stovėjimo stabdys. 27 -
Atliekų dėžutė.
28 - Keleivio oro pagalvės atjun-
gimo jungiklis*.
29 - Panoraminio stogoužuolaidėlė.
30 - Uždegimo ir užrakto spynelė.
31 - Variklio gaubto atidarymorankenėlė.
32 - Vairo reguliavimo jungiklis.
33 - Saugiklių dėžutė.
34 - Atgalinio vaizdo veidrodžiųjungikliai.
Stiklų kėliklių jungikliai.
Galinių stiklų kėliklių
blokavimo jungiklis.
35 - Šviesų prožektorių reguliatorius.
36 - Greičio reguliatoriaus jungiklis.
* Priklausomai nuo paskirties.
3307-ASIS SW VIENU ŽVILGSNIU

4307-ASIS SWVIENU ŽVILGSNIU
14-04-2003
RAKTAI
Raktais galima atskirai rakinti prie-
kinių durų, degalų bako, daik-
tadėžės, keleivio oro pagalvės
atjungimo spyneles ir įjungtiuždegimo kontaktą.
Centrinis užraktas
Raktais rakinant vairuotojo duris
galima užrakinti bei užrakinti
superužraktu arba atrakinti duris ir
bagažinę, taip pat užlenktiišorinius veidrodžius.
Jei kurios nors iš priekinių durų
atdaros, centrinis užraktas nesu-
veikia, o jei rakinate distanciniu
valdymu, apie tai jus perspėjagarsinis signalas.
Distanciniu valdymu galima
atlikti tą patį iš nuotolio. Distancinis valdymas Užrakinimas ➜
Vieną kartą paspaudus myg- tuką Aautomobilis užrakina-
mas.
Užrakinimą rodo maždaug
dviem sekundėms užside-
gantys posūkių rodikliai.
Pastaba: laikant paspaudus myg-
tuką Agalima, šalia užrakinimo,
automatiškai uždaryti langus ir sto-glangį.
Automobilių, turinčių superužraktą
Superužraktas atjungia
išorinius ir vidinius durųužraktus.
➜ Vieną kartą paspaudus myg-
tuką Aautomobilis užrakina-
mas superužraktu.
Tai rodo maždaug dviem
sekundėms užsidegantys
posūkių rodikliai. Pastaba: laikant paspaudus
mygtuką Agalima, šalia užrakini-
mo superužraktu, automatiškai
uždaryti langus.
Antrą kartą paspaudus mygtuką
A nepraėjus penkioms sekun-
dėms po užrakinimo superužraktu
galima pakeisti superužraktą įpaprastą užrakinimą.
Tai rodo maždaug dviem
sekundėms užsidegantys posūkiųrodikliai.
Atrakinimas
Paspaudus mygtuką Bautomobi-
lis atrakinamas.
Tai rodo trumpai sumirksintys
posūkių rodikliai. Pastaba: jei automobiliui esant
užrakintam netyčia buvo pas-
paustas atrakinimo mygtukas,
bet durys nebuvo atidary-
tos per 30 sekundžių,
automobilis vėl užsirakinsautomatiškai. UŽVEDIMAS
Padėtis STOP:
Uždegimo kontaktas išjungtas.
1-asis rantas, "papildoma įranga":
uždegimo kontaktas išjungtas,
bet papildoma įranga gali veikti.
2-asis rantas, važiavimo padėtis:
uždegimo kontaktas įjungtas.
Užvedimo padėtis:
įjungtas starteris.
103

5307-ASIS SWVIENU ŽVILGSNIU
14-04-2003
PRIE VAIRO ESANTYS JUNGIKLIAI APŠVIETIMAS
Priekiniai ir užpakaliniai
žibintai (žiedas A)
Žibintai išjungti.
Stovėjimo šviesos.
Artimosios ir
tolimosios šviesos.
Automatinis šviesų įsijungimas.
Automatinis šviesų įsijungimas
Jei norite įjungti arba išjungti šią
funkciją, įjunkite uždegimo raktą į
papildomos įrangos padėtį, o
apšvietimo jungiklį į padėtį 0ir
paspauskite ilgiau kaip dviem
sekundėms jo galą.Automobilių, turinčių tik užpaka-
linį rūko žibintą (žiedas B)
Įjungtas užpakalinis
rūko žibintas (sukant
žiedą pirmyn).
Automobilių, turinčių priekinius
rūko prožektorius ir užpakalinį
rūko žibintą (žiedas C) Priekiniai rūko prožekto-
riai (pirmasis žiedo
pasukimas pirmyn).
Priekiniai rūko
prožektoriai ir
užpakalinis rūko
žibintas (antrasis
žiedo pasukimas pirmyn).
Išjungiama pasukant
žiedą atgal..STIKLO VALYTUVAI Priekiniai
2 Valo greitai.
1 Valo vidutiniu greičiu.
I Valymas su pertrūkiais.
arba
AUTO Valo automatiniu režimu.
0 Išjungti.
Valo ypač greitai.
Stiklo plautuvas: patraukite svirtelę į save.
Valytuvų veikimas automati-
niu režimu
Esant įjungtai padėčiai AUTO stiklo valytuvai
veikia automatiniu režimu,
pritaikydami valymo
dažnį prie kritulių inten-syvumo.
Užpakalinis valytuvas
Išjungtas. Valo su Stiklo pertrūkiais. plautuvas.
11 0
11 2

14-04-2003
6307-ASIS SWVIENU ŽVILGSNIU
PRIEKINĖS SĖDYNĖS 1-Išilginis reguliavimas.
2- Atlošo palinkimo reguliavimas.
3- Vairuotojo ar keleivio
sėdynės aukščio reguliavimas.
4- Sėdynių šildymo jungiklis.
5- Priekinis nuimamasalkūnramstis.
6- Atlošo reguliavimas pagal
aukštį ir palinkimą.
Norėdami galvos atlošą
pakelti arba nuleisti patraukite
pirmyn ir tuo pat metu perslin-kite.
Niekada nevažiuokite
nuėmę galvos atlo šus.
7- Stalčius pasidėjimui.
8- "Aviacinis" staliukas.
88

14-04-2003
Papildomos sėdynės
pertvarkymas :
- sėdynės atlošo palinkimo regu-liavimas (1),
- galvos atlošo reguliavimas pagal aukštį (2),
- sulankstymas (3),
- nuėmimas, uždėjimas (4) .
7307-ASIS SW VIENU ŽVILGSNIU
GALINĖS EILĖS SĖDYNĖS
Šoninės sėdynės pertvarkymai:
- išilginis reguliavimas (1),
- sėdynės atlošo palinkimo regu- liavimas (2),
- galvos atlošo aukščio reguliavi- mas (3),
- sėdynės sulankstymas (4),
- nuėmimas, uždėjimas (5). Vidurinės sėdynės pertvarkymas:
- išilginis reguliavimas
(1),
- atlošo palinkimo reguliavimas, staliuko padėtis (2),
- galvos atlošo reguliavimas pagal aukštį (3),
- sulankstymas (4),
- nuėmimas, uždėjimas (5).
90

8307-ASIS SWVIENU ŽVILGSNIU
14-04-2003
SĖDYNIŲ FORMA IR PADĖTIS
100
5 vietos 5 vietos su vidurine trečiosios eilės sėdyne
6 vietos su papildoma sėdyne 7 vietos su dviem papildomomis sėdynėmis
Ilgų krovinių pervežimas su "staliuko" padėtimi Padėtis didelei įkrovai
