2003 Peugeot 307 SW Упутство за употребу (in Serbian)

14-04-2003
REDOVNI PREGLEDI PEUGEOT29
1
- Obrtomer.
2 - Indikator nevezanog pojasa.
3 - Pokazivač samodijagnostike
motora.
4 - Pokazivač parkirne kočnice i
nivoa kočne tečnosti.
5 - Indikator levog migavca.
6 - Indikator temperature rashladne
tečnosti. 7
- Pokazivač stanja akumulatora.
8 - Glavni pokazivač opasnosti
STOP.
9 - Pokazivač pritiska ulja u
motoru.
10 - Pokazivač minimalnog nivoa
goriva.
11 - Pokazivač desnog migavca.
12 - Indikator nivoa goriva.
13 - Pokazivač sistema ABS. 14
- Pokazivač vazdušnih jastuka.
15 - Pokazivač isključenosti
vazdušnog jastuka suvozača.
16 - Brzinomer.
17 - Indikator održavanja, indikator
nivoa ulja i kilometar-sat.
18 - Taster za vraćanje na nulu
dnevne kilometraže.
19 - Pokazivač zadnje maglenke.
20 - Pokazivač dinamičke kontrole
stabilnosti (ESP/ASR).
21 - Pokazivač prednjih maglenki.
22 - Pokazivač dugih svetala.
23 - Pokazivač minimalnog nivoa
rashladne tečnosti.
24 - Pokazivač oborenih svetala.
25 - Reostat osvetljenja.
26 - Pokazivač programa sport.
27 - Pokazivač programa za sneg.
28 - Pokazivač položaja ručice
menjača.
KONTROLNA TABLA ZA AUTOMATSKI MENJAČ KOD BENZINSKIH MOTORA

14-04-2003
Pokazivač minimalnog nivoa rashladne tečnosti motora
Povezan je sa centralnim pokazivačem opasnosti STOP.
Pali se pri svakom uspostavljanju kontakta na oko 3 sekunde. Paljenje pokazivača je praćeno zvučnim signalom i porukom " Dopunite
nivo vode " na višenamenskom ekranu.
Obavezno zaustavljanje.Upozorenje : sačekajte da se motor ohladi i dolijte potrebnu količinu rashladne
tečnosti. Glavni pokazivač opasnosti (STOP)
Pali se pri svakom uspostavljanju kontakta.
Povezan je sa pokazivačem "pritiska motornog ulja", "temperature
ulja", "minimalnog nivoa rashladne tečnosti", "nivoa kočne tečnosti",
"nepravilnosti sistema elektronske raspodele kočenja" i " temperature rashladne
tečnosti motora".
U slučaju da lampica stoji upaljena, dok motor radi, zaustavljanje je oba- vezno.
Posavetujte se u Ovlašćenom Servisu mreže PEUGEOT.
Pokazivač pritiska motornog ulja
Povezan je sa glavnim pokazivačem opasnosti STOP.
Pokazivač se pali, dok motor radi, praćen zvučnim signalom i porukom " Nedovoljan pritisak motornog ulja " ili "Dopunite nivo motornog
ulja " na višenamenskom ekranu.
Obavezno zaustavljanje.
U slučaju nedovoljnog nivoa ulja u sistemu hlađenja, dopunite nivo. Brzo se
posavetujte u Ovlašćenom Servisu mreže PEUGEOT.

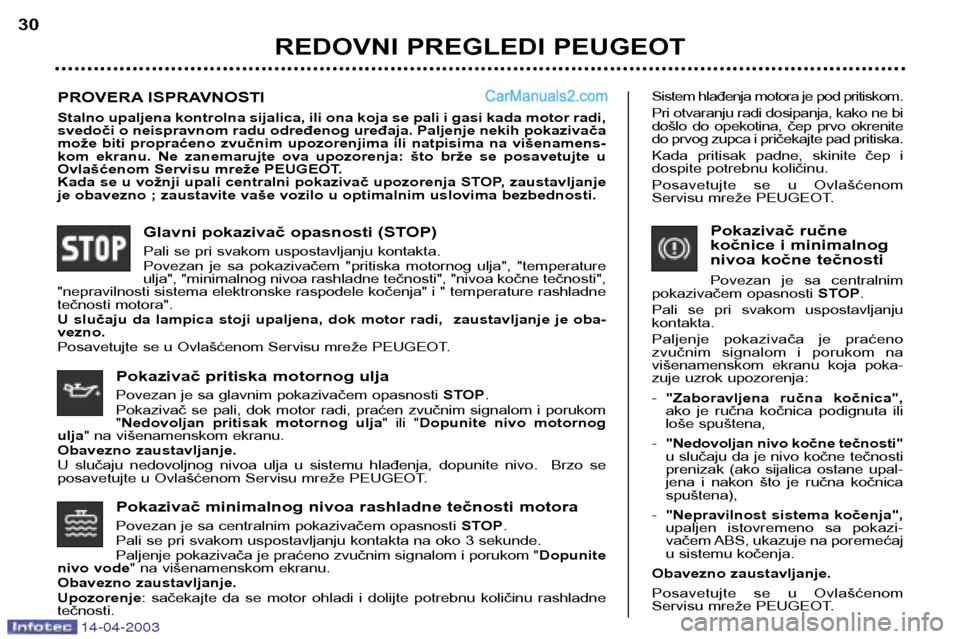

PROVERA ISPRAVNOSTI
Stalno upaljena kontrolna sijalica, ili ona koja se pali i gasi kada motor radi, svedoči o neispravnom radu određenog uređaja. Paljenje nekih pokazivača
može biti propraćeno zvučnim upozorenjima ili natpisima na višenamens-
kom ekranu. Ne zanemarujte ova upozorenja: što brže se posavetujte u
Ovlašćenom Servisu mreže PEUGEOT.
Kada se u vožnji upali centralni pokazivač upozorenja STOP, zaustavljanje
je obavezno ; zaustavite vaše vozilo u optimalnim uslovima bezbednosti. Sistem hlađenja motora je pod pritiskom.
Pri otvaranju radi dosipanja, kako ne bi
došlo do opekotina, čep prvo okrenite
do prvog zupca i pričekajte pad pritiska.
Kada pritisak padne, skinite čep i
dospite potrebnu količinu.
Posavetujte se u Ovlašćenom
Servisu mreže PEUGEOT.
Pokazivač ručne
kočnice i minimalnog
nivoa kočne tečnosti
Povezan je sa centralnim
pokazivačem opasnosti STOP.
Pali se pri svakom uspostavljanju kontakta.
Paljenje pokazivača je praćeno
zvučnim signalom i porukom na
višenamenskom ekranu koja poka-
zuje uzrok upozorenja: - "Zaboravljena ručna kočnica",
ako je ručna kočnica podignuta ili
loše spuštena,
- "Nedovoljan nivo kočne tečnosti"
u slučaju da je nivo kočne tečnosti
prenizak (ako sijalica ostane upal-
jena i nakon što je ručna kočnicaspuštena),
- "Nepravilnost sistema kočenja",
upaljen istovremeno sa pokazi-
vačem ABS, ukazuje na poremećaj
u sistemu kočenja.
Obavezno zaustavljanje.
Posavetujte se u Ovlašćenom
Servisu mreže PEUGEOT.
REDOVNI PREGLEDI PEUGEOT
30

14-04-2003
Pokazivač napona akumulatora
Pali se pri svakom uspos-
tavljanju kontakta.
Kada se pojavi pokazivač dok motor
radi, praćen je zvučnim signalom i
porukom " Nedovoljan napon akumu-
latora " na višenamenskom ekranu.
Ukazuje na :
- nepravilnost u radu sistema hlađenja,
- nedovoljnu zategnutost klema aku- mulatora ili elektropokretača,
- istrošenost ili nedovoljnu zategnu- tost remena alternatora,
- kvar alternatora.
Posavetujte se u Ovlašćenom Servisu
mreže PEUGEOT.
Pokazivač uređaja za
sprečavanja blokade
točkova (ABS)
Upali se na tri sekunde pri
svakom uspostavljanju kontakta.
Paljenje pokazivača u vožnji, pri brzi-
ni većoj od 12 km/sat, ukazuje na
poremećaj u radu uređaja ABS.
Vozilo ipak zadržava klasično kočen-
je sa podrškom.
Paljenje pokazivača je praćeno
zvučnim signalom i porukom" Nepravilnost u radu ABS-a " na
višenamenskom ekranu.
Posavetujte se u Ovlašćenom
Servisu mreže PEUGEOT. Pokazivač sistema dinamičke kontrole stabilnosti (ESP/ASR)
Pali se pri svakom uspostavljanju kontakta na oko 3 sekunde.
Kada se upali pokazivač dok motor radi, praćen zvučnim signalom i
porukom " ESP/ASR van upotrebe " na višenamenskom ekranu; posavetujte se
u Ovlašćenom Servisu mreže PEUGEOT.
Pokazivač predgrevanje dizel motora
Pali se pri svakom uspostavljanju kontakta.
Ako je pokazivač upaljen, pričekajte da se ugasi i tek onda pokrećite
motor.
Pokazivač postojanja vode u filteru za dizel gorivo (u
zavisnosti od zemlje)
Paljenje pokazivača je praćeno zvučnim signalom i porukom " Prisustvo
vode u filteru za gorivo " na višenamenskom ekranu.
Postoji opasnost od uništenja sistema za ubrizgavanje.
Brzo se obratite Ovlašćenom Servisu mreže PEUGEOT. Pokazivač samodijagnostike motora
Upali se pri svakom uspostavljanju kontakta.
Njegovo paljenje dok motor radi, praćeno je zvučnim signalom i poru-
kom na višenamenskom ekranu:
-
"Nepravilnost sistema protiv zagađenja" , što ukazuje na nepravilnost u radu filtera za čes-
tice(uzrokovanog izuzetno dugom i čestom gradskom vožnjom: smanjena brzina, duga
zakrčenja,....). Kako bi revitalizovali, savetuje se da vozite, čim to uslovi saobraćaja dopuste,
brzinom 60km na sat ili više od toga, najmanje pet minuta (sve do gašenja ovog pokazivača).
Ako pokazivač ostane upaljen posavetujte se sa Ovlašćenim PEUGEOT Servisom.
- "Minimalan nivo aditiva goriva" ili"Opasnost zbog zaprljanosti filtera za čestice" , što
ukazuje na nepravilnost u radu filtera za čestice (uzrokovanog izuzetno dugom i čestom grad-
skom vožnjom: smanjena brzina, duga zakrčenja,....). Kako bi revitalizovali, savetuje se da
vozite, čim to uslovi saobraćaja dopuste, brzinom 60km na sat ili više od toga, najmanje pet
minuta (sve do gašenja ovog pokazivača). Ako pokazivač ostane upaljen posavetujte se sa
Ovlašćenim PEUGEOT Servisom.
Ako se upali kada motor radi, praćen zvučnim signalom i porukom " Nepravilnost
katalizatora " na višenamenskom ekranu, ukazuje na poremećaj u sistemu ubriz-
gavanja ili paljenja. Postoji opasnost od uništenja katalizatora (samo kod ben-
zinskih motora). Brzo se obratite Ovlašćenom Servisu mreže PEUGEOT.
REDOVNI PREGLEDI PEUGEOT 31

14-04-2003
Pokazivač isključenja vazdušnog jastuka suvozača
Paljenje pokazivača je praćeno zvučnim signalom i porukom "Isključen
suvozačev vazdušni jastuk " na višenamenskom ekranu.
Ako je suvozačev vazdušni jastuk isključen, pokazivač se pali pri uspos-
tavljanju kontakta i ostaje upaljen.
U svakom slučaju, ako se pokazivač pali i gasi, posavetujte se u Ovlašćenom
Servisu mreže PEUGEOT.
Pokazivač nezakopčanog sigurnosnog pojasa
Pokazivač se pali kada motor radi ako vozač nije zakopčao sigurnosni pojas.Pokazivač minimalnog nivoa goriva
Pali se pri svakom uspostavljanju kontakta na oko tri sekunde.
Paljenje pokazivača dok motor radi, praćeno je zvučnim signa-
lom i porukom " Nedovoljan nivo goriva " na višenamenskom
ekranu.
Od trenutka paljenja pokazivača, možete se voziti još barem 50 km bez dosi-
panja goriva (zapremina rezervoara je oko 60 litara).
Ako se pali i gasi, ukazuje na nepravilnost u proceni nivoa goriva.
Posavetujte se u Ovlašćenom Servisu mreže PEUGEOT. Pokazivač vazdušnih jastuka
Pokazivač se pali pri svakom uspostavljanju kontakta na nekoliko sekundi.
Paljenje pokazivača dok motor radi, praćeno je zvučnim signalom i
porukom " Nepravilnost airbag-a " na višenamenskom ekranu, što ukazuje na:
- nepravilnost u radu prednjih vazdušnih jastuka, ili
- nepravilnost u radu bočnih ili vazdušnih jastuka zavesa.
Posavetujte se u Ovlašćenom Servisu mreže PEUGEOT. Pokazivač temperature
rashladne tečnosti motora
Kazaljka u području
A, temperatura
je zadovoljavajuća.
Kazaljka u području B, temperatura
je previsoka. Centralni pokazivač opasnosti STOPse pali i gasi, pra-
ćen zvučnim signalom i porukom" Previsoka temperature vode " na
višenamenskom ekranu.
Obavezno zaustavljanje.Upozorenje: sačekajte da se motor
ohladi i tada dopunite nivo.
Sistem hlađenja je pod pritiskom.Kako ne bi došlo do opekotina, odvr-
tite čep za dva kruga i sačekajte da
se pritisak smanji.
Kada se pritisak spusti, skinite čep i
dopunite nivo.
Posavetujte se u Ovlašćenom
Servisu mreže PEUGEOT.
REDOVNI PREGLEDI PEUGEOT
32

14-04-2003

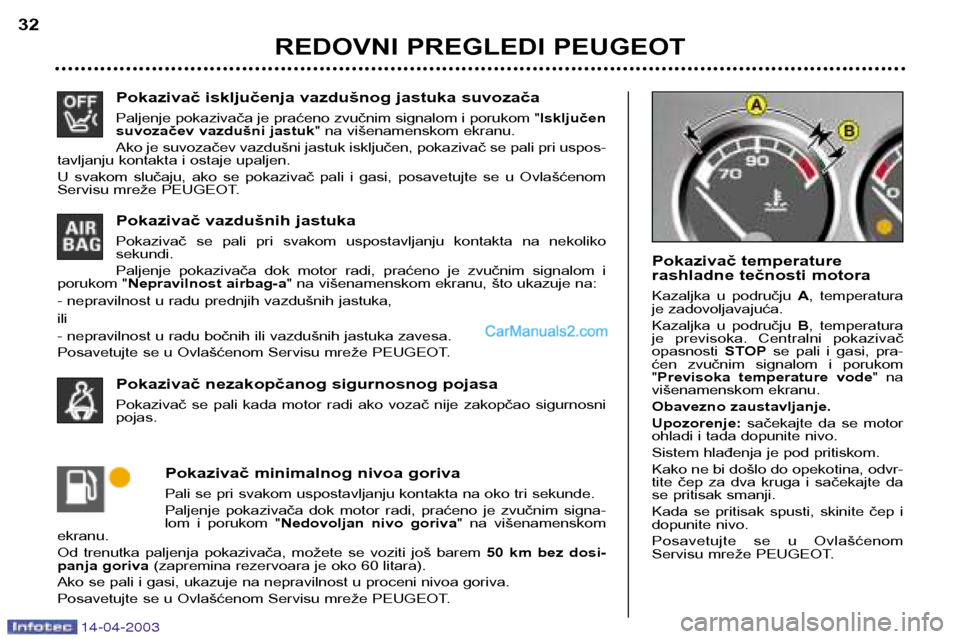

Pokazivač isključenja vazdušnog jastuka suvozača
Paljenje pokazivača je praćeno zvučnim signalom i porukom "Isključen
suvozačev vazdušni jastuk " na višenamenskom ekranu.
Ako je suvozačev vazdušni jastuk isključen, pokazivač se pali pri uspos-
tavljanju kontakta i ostaje upaljen.
U svakom slučaju, ako se pokazivač pali i gasi, posavetujte se u Ovlašćenom
Servisu mreže PEUGEOT.
Pokazivač nezakopčanog sigurnosnog pojasa
Pokazivač se pali kada motor radi ako vozač nije zakopčao sigurnosni pojas.Pokazivač minimalnog nivoa goriva
Pali se pri svakom uspostavljanju kontakta na oko tri sekunde.
Paljenje pokazivača dok motor radi, praćeno je zvučnim signa-
lom i porukom " Nedovoljan nivo goriva " na višenamenskom
ekranu.
Od trenutka paljenja pokazivača, možete se voziti još barem 50 km bez dosi-
panja goriva (zapremina rezervoara je oko 60 litara).
Ako se pali i gasi, ukazuje na nepravilnost u proceni nivoa goriva.
Posavetujte se u Ovlašćenom Servisu mreže PEUGEOT. Pokazivač vazdušnih jastuka
Pokazivač se pali pri svakom uspostavljanju kontakta na nekoliko sekundi.
Paljenje pokazivača dok motor radi, praćeno je zvučnim signalom i
porukom " Nepravilnost airbag-a " na višenamenskom ekranu, što ukazuje na:
- nepravilnost u radu prednjih vazdušnih jastuka, ili
- nepravilnost u radu bočnih ili vazdušnih jastuka zavesa.
Posavetujte se u Ovlašćenom Servisu mreže PEUGEOT. Pokazivač temperature
rashladne tečnosti motora
Kazaljka u području
A, temperatura
je zadovoljavajuća.
Kazaljka u području B, temperatura
je previsoka. Centralni pokazivač opasnosti STOPse pali i gasi, pra-
ćen zvučnim signalom i porukom" Previsoka temperature vode " na
višenamenskom ekranu.
Obavezno zaustavljanje.Upozorenje: sačekajte da se motor
ohladi i tada dopunite nivo.
Sistem hlađenja je pod pritiskom.Kako ne bi došlo do opekotina, odvr-
tite čep za dva kruga i sačekajte da
se pritisak smanji.
Kada se pritisak spusti, skinite čep i
dopunite nivo.
Posavetujte se u Ovlašćenom
Servisu mreže PEUGEOT.
REDOVNI PREGLEDI PEUGEOT
32

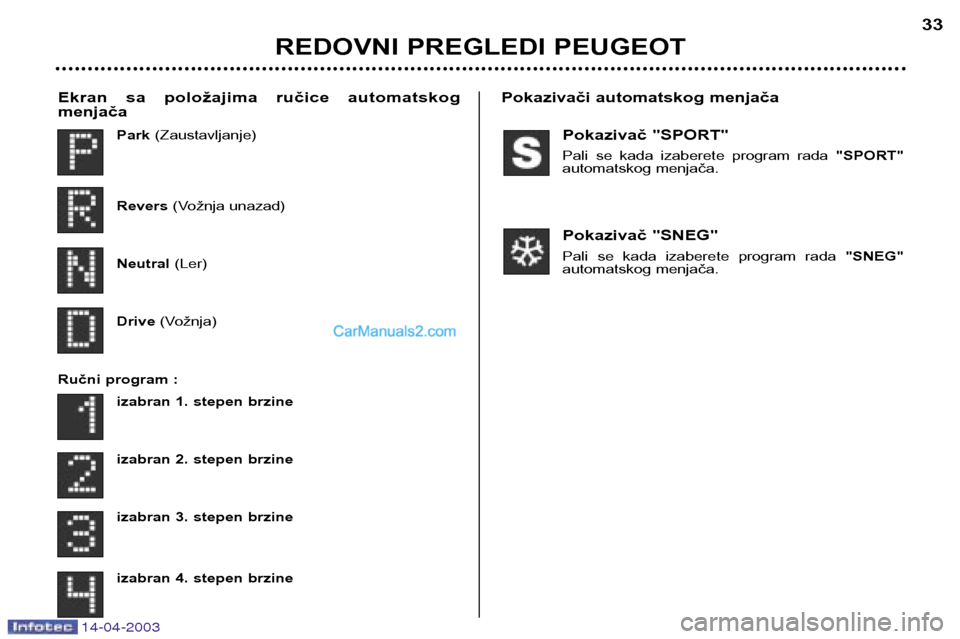

Pokazivač "SPORT"
Pali se kada izaberete program rada "SPORT"
automatskog menjača.
Pokazivač "SNEG"
Pali se kada izaberete program rada "SNEG"
automatskog menjača.
Park
(Zaustavljanje)
Revers (Vožnja unazad)
Neutral (Ler)
Drive (Vožnja)
Ručni program : izabran 1. stepen brzine
izabran 2. stepen brzine
izabran 3. stepen brzine
izabran 4. stepen brzine
REDOVNI PREGLEDI PEUGEOT 33
Ekran sa položajima ručice automatskog menjača
Pokazivači automatskog menjača
14-04-2003

14-04-2003

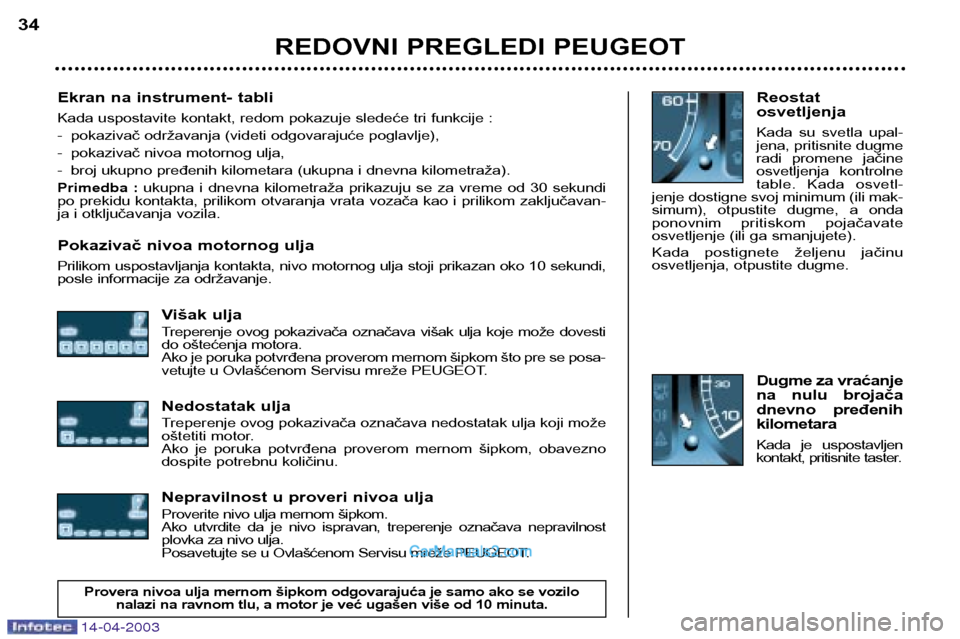

Ekran na instrument- tabli
Kada uspostavite kontakt, redom pokazuje sledeće tri funkcije :
- pokazivač održavanja (videti odgovarajuće poglavlje),
- pokazivač nivoa motornog ulja,
- broj ukupno pređenih kilometara (ukupna i dnevna kilometraža).
Primedba :ukupna i dnevna kilometraža prikazuju se za vreme od 30 sekundi
po prekidu kontakta, prilikom otvaranja vrata vozača kao i prilikom zaključavan-
ja i otključavanja vozila.
Pokazivač nivoa motornog ulja
Prilikom uspostavljanja kontakta, nivo motornog ulja stoji prikazan oko 10 sekundi,
posle informacije za održavanje.
Višak ulja
Treperenje ovog pokazivača označava višak ulja koje može dovesti
do oštećenja motora.
Ako je poruka potvrđena proverom mernom šipkom što pre se posa-
vetujte u Ovlašćenom Servisu mreže PEUGEOT.
Nedostatak ulja
Treperenje ovog pokazivača označava nedostatak ulja koji može
oštetiti motor.
Ako je poruka potvrđena proverom mernom šipkom, obavezno
dospite potrebnu količinu.
Nepravilnost u proveri nivoa ulja
Proverite nivo ulja mernom šipkom.
Ako utvrdite da je nivo ispravan, treperenje označava nepravilnost
plovka za nivo ulja.
Posavetujte se u Ovlašćenom Servisu mreže PEUGEOT. Reostat osvetljenja
Kada su svetla upal- jena, pritisnite dugme
radi promene jačine
osvetljenja kontrolne
table. Kada osvetl-
jenje dostigne svoj minimum (ili mak-
simum), otpustite dugme, a onda
ponovnim pritiskom pojačavate
osvetljenje (ili ga smanjujete).
Kada postignete željenu jačinu
osvetljenja, otpustite dugme.
Dugme za vraćanje
na nulu brojača
dnevno pređenihkilometara
Kada je uspostavljen
kontakt, pritisnite taster.
REDOVNI PREGLEDI PEUGEOT
34
Provera nivoa ulja mernom šipkom odgovarajuća je samo ako se vozilo
nalazi na ravnom tlu, a motor je već ugašen više od 10 minuta.

14-04-2003

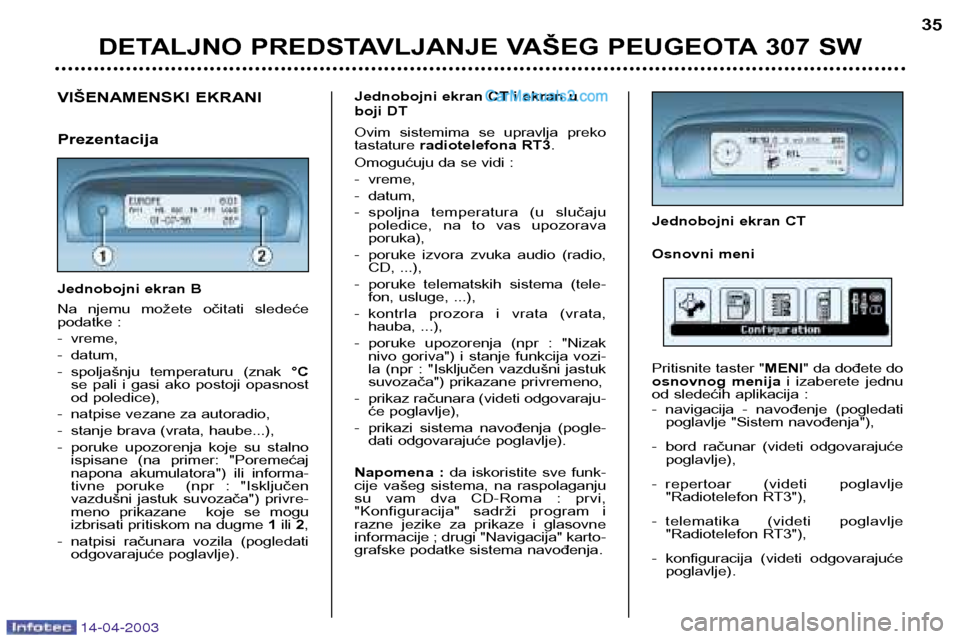

DETALJNO PREDSTAVLJANJE VAŠEG PEUGEOTA 307 SW35
VIŠENAMENSKI EKRANI Prezentacija
Jednobojni ekran B
Na njemu možete očitati sledeće
podatke :
- vreme,
- datum,
- spoljašnju temperaturu (znak
°C
se pali i gasi ako postoji opasnost
od poledice),
- natpise vezane za autoradio,
- stanje brava (vrata, haube...),
- poruke upozorenja koje su stalno ispisane (na primer: "Poremećaj
napona akumulatora") ili informa-
tivne poruke (npr : "Isključen
vazdušni jastuk suvozača") privre-
meno prikazane koje se mogu
izbrisati pritiskom na dugme 1ili 2,
- natpisi računara vozila (pogledati odgovarajuće poglavlje).Jednobojni ekran CT i ekran u
boji DT
Ovim sistemima se upravlja preko tastature radiotelefona RT3 .
Omogućuju da se vidi :
- vreme,
- datum,
- spoljna temperatura (u slučaju poledice, na to vas upozorava poruka),
- poruke izvora zvuka audio (radio, CD, ...),
- poruke telematskih sistema (tele- fon, usluge, ...),
- kontrla prozora i vrata (vrata, hauba, ...),
- poruke upozorenja (npr : "Nizak nivo goriva") i stanje funkcija vozi-
la (npr : "Isključen vazdušni jastuk
suvozača") prikazane privremeno,
- prikaz računara (videti odgovaraju- će poglavlje),
- prikazi sistema navođenja (pogle- dati odgovarajuće poglavlje).
Napomena : da iskoristite sve funk-
cije vašeg sistema, na raspolaganju
su vam dva CD-Roma : prvi,
"Konfiguracija" sadrži program i
razne jezike za prikaze i glasovne
informacije ; drugi "Navigacija" karto-
grafske podatke sistema navođenja. Jednobojni ekran CT
Osnovni meni
Pritisnite taster "
MENI" da dođete do
osnovnog menija i izaberete jednu
od sledećih aplikacija :
- navigacija - navođenje (pogledati poglavlje "Sistem navođenja"),
- bord računar (videti odgovarajuće poglavlje),
- repertoar (videti poglavlje "Radiotelefon RT3"),
- telematika (videti poglavlje "Radiotelefon RT3"),
- konfiguracija (videti odgovarajuće poglavlje).
