2003 Peugeot 307 SW Упутство за употребу (in Serbian)

14-04-2003

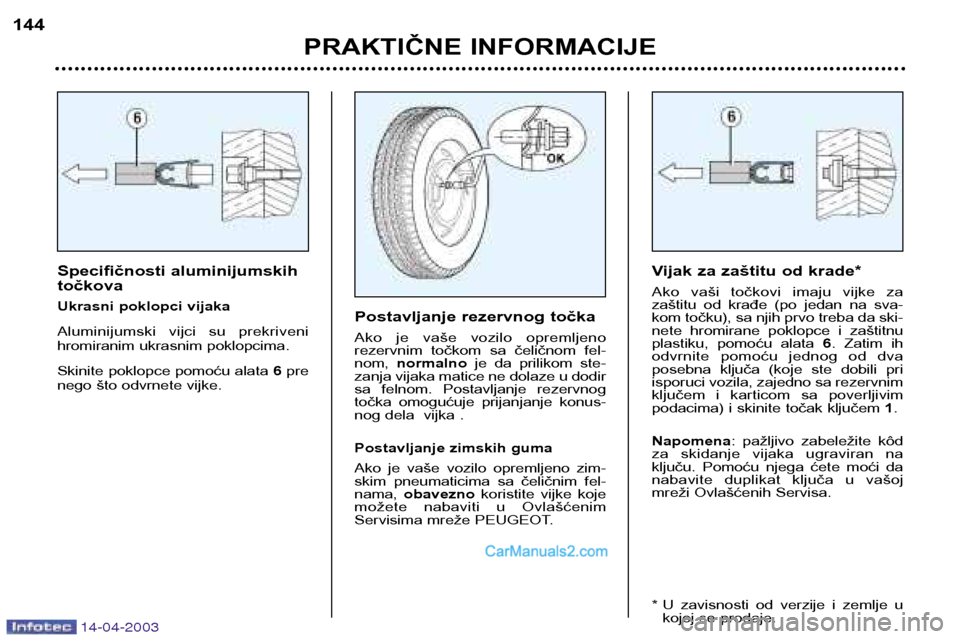

Specifičnosti aluminijumskih točkova
Ukrasni poklopci vijaka
Aluminijumski vijci su prekriveni
hromiranim ukrasnim poklopcima.
Skinite poklopce pomoću alata 6 pre
nego što odvrnete vijke. Postavljanje rezervnog točka
Ako je vaše vozilo opremljeno
rezervnim točkom sa čeličnom fel-nom,
normalno je da prilikom ste-
zanja vijaka matice ne dolaze u dodir
sa felnom. Postavljanje rezervnog
točka omogućuje prijanjanje konus-
nog dela vijka .
Postavljanje zimskih guma
Ako je vaše vozilo opremljeno zim-
skim pneumaticima sa čeličnim fel-nama, obavezno koristite vijke koje
možete nabaviti u Ovlašćenim
Servisima mreže PEUGEOT. Vijak za zaštitu od krade*
Ako vaši točkovi imaju vijke za
zaštitu od krađe (po jedan na sva-
kom točku), sa njih prvo treba da ski-
nete hromirane poklopce i zaštitnu
plastiku, pomoću alata
6. Zatim ih
odvrnite pomoću jednog od dva
posebna ključa (koje ste dobili pri
isporuci vozila, zajedno sa rezervnim
ključem i karticom sa poverljivim
podacima) i skinite točak ključem 1.
Napomena : pažljivo zabeležite kôd
za skidanje vijaka ugraviran na
ključu. Pomoću njega ćete moći da
nabavite duplikat ključa u vašoj
mreži Ovlašćenih Servisa.
* U zavisnosti od verzije i zemlje u kojoj se prodaje.
PRAKTIČNE INFORMACIJE
144

14-04-2003

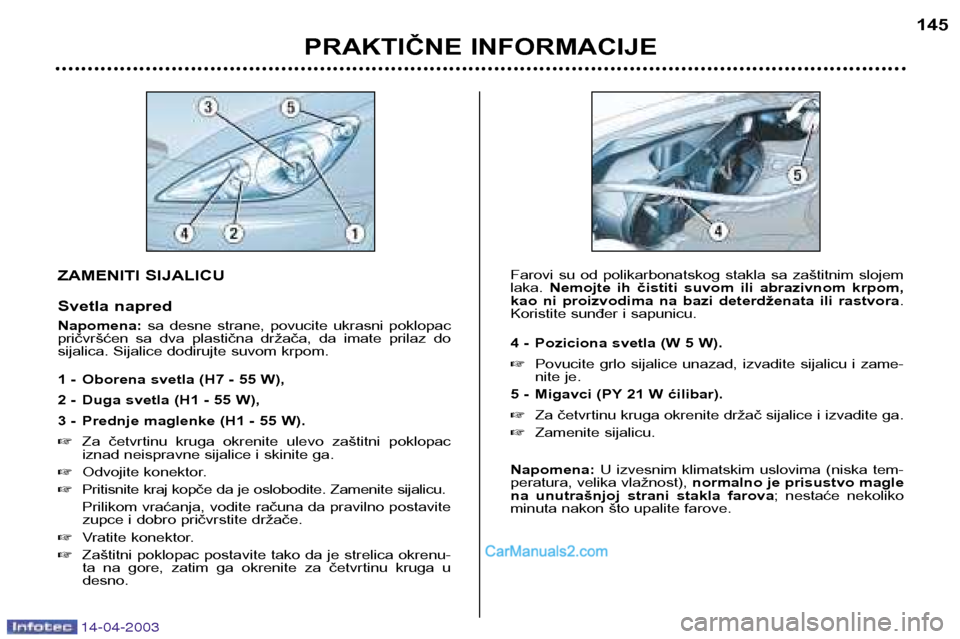

ZAMENITI SIJALICU
Svetla napred Napomena:sa desne strane, povucite ukrasni poklopac
pričvršćen sa dva plastična držača, da imate prilaz do
sijalica. Sijalice dodirujte suvom krpom.
1 - Oborena svetla (H7 - 55 W),
2 - Duga svetla (H1 - 55 W),
3 - Prednje maglenke (H1 - 55 W). Za četvrtinu kruga okrenite ulevo zaštitni poklopac
iznad neispravne sijalice i skinite ga.
 Odvojite konektor.
 Pritisnite kraj kopče da je oslobodite. Zamenite sijalicu.
Prilikom vraćanja, vodite računa da pravilno postavite
zupce i dobro pričvrstite držače.
 Vratite konektor.
 Zaštitni poklopac postavite tako da je strelica okrenu-
ta na gore, zatim ga okrenite za četvrtinu kruga u desno. Farovi su od polikarbonatskog stakla sa zaštitnim slojemlaka.
Nemojte ih čistiti suvom ili abrazivnom krpom,
kao ni proizvodima na bazi deterdženata ili rastvora .
Koristite sunđer i sapunicu.
4 - Poziciona svetla (W 5 W).  Povucite grlo sijalice unazad, izvadite sijalicu i zame-
nite je.
5 - Migavci (PY 21 W ćilibar).  Za četvrtinu kruga okrenite držač sijalice i izvadite ga.
 Zamenite sijalicu.
Napomena: U izvesnim klimatskim uslovima (niska tem-
peratura, velika vlažnost), normalno je prisustvo magle
na unutrašnjoj strani stakla farova ; nestaće nekoliko
minuta nakon što upalite farove.
PRAKTIČNE INFORMACIJE 145

14-04-2003

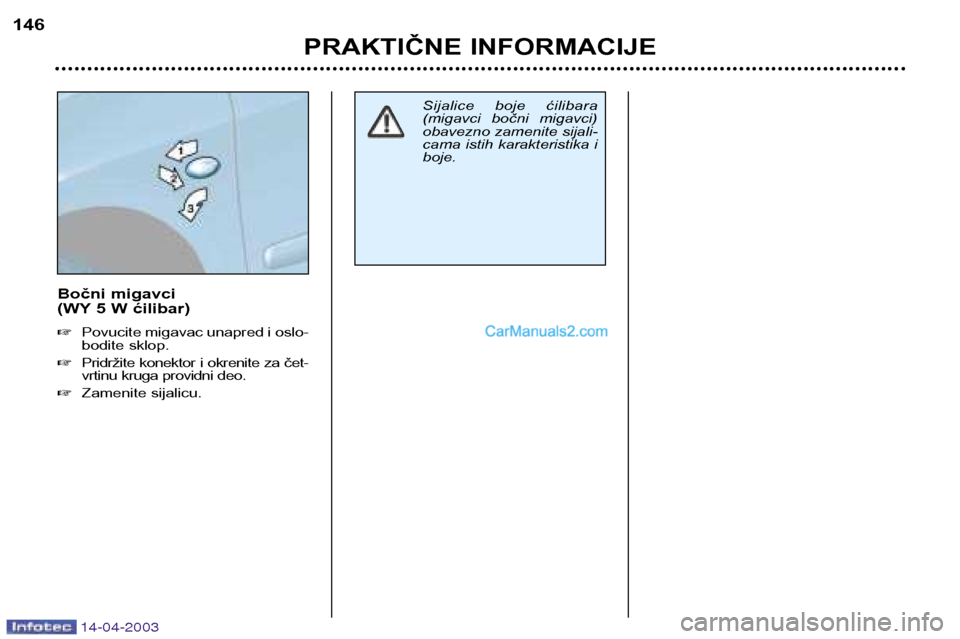

Bočni migavci
(WY 5 W ćilibar) Povucite migavac unapred i oslo-
bodite sklop.
 Pridržite konektor i okrenite za čet-
vrtinu kruga providni deo.
 Zamenite sijalicu.
PRAKTIČNE INFORMACIJE
146
Sijalice boje ćilibara
(migavci bočni migavci)
obavezno zamenite sijali-
cama istih karakteristika iboje.

14-04-2003
PRAKTIČNE INFORMACIJE147

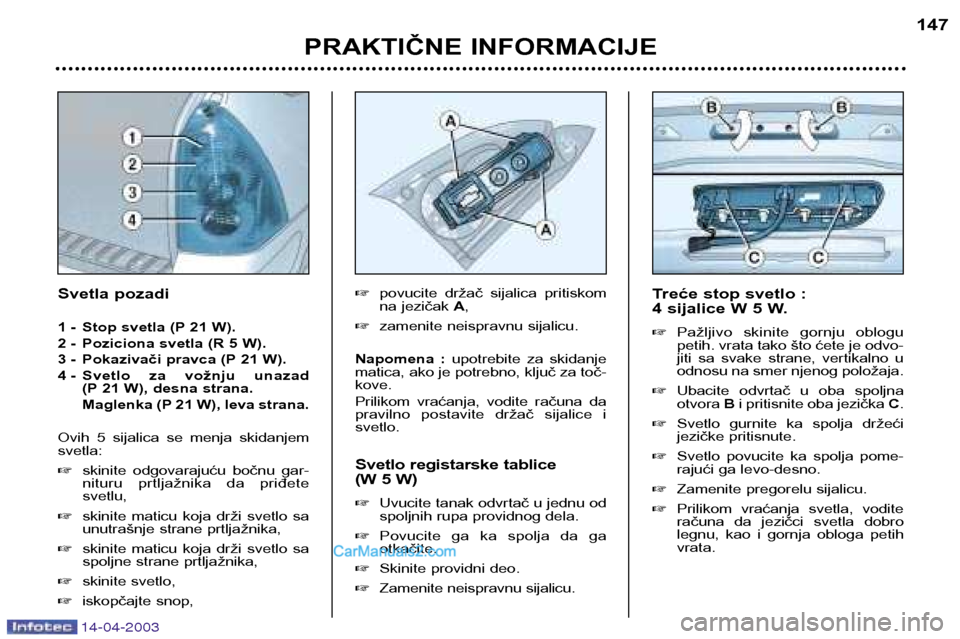

Treće stop svetlo :
4 sijalice W 5 W.  Pažljivo skinite gornju oblogu
petih. vrata tako što ćete je odvo-
jiti sa svake strane, vertikalno u
odnosu na smer njenog položaja.
 Ubacite odvrtač u oba spoljnaotvora Bi pritisnite oba jezička C.
 Svetlo gurnite ka spolja držeći
jezičke pritisnute.
 Svetlo povucite ka spolja pome-
rajući ga levo-desno.
 Zamenite pregorelu sijalicu.
 Prilikom vraćanja svetla, vodite
računa da jezičci svetla dobro
legnu, kao i gornja obloga petihvrata.
povucite držač sijalica pritiskom
na jezičak A,
 zamenite neispravnu sijalicu.
Napomena : upotrebite za skidanje
matica, ako je potrebno, ključ za toč-kove.
Prilikom vraćanja, vodite računa da
pravilno postavite držač sijalice isvetlo.
Svetlo registarske tablice
(W 5 W)  Uvucite tanak odvrtač u jednu od
spoljnih rupa providnog dela.
 Povucite ga ka spolja da gaotkačite.
 Skinite providni deo.
 Zamenite neispravnu sijalicu.
Svetla pozadi
1 - Stop svetla (P 21 W).
2 - Poziciona svetla (R 5 W).
3 - Pokazivači pravca (P 21 W).
4 - Svetlo za vožnju unazad
(P 21 W), desna strana.
Maglenka (P 21 W), leva strana.
Ovih 5 sijalica se menja skidanjem svetla:  skinite odgovarajuću bočnu gar-
nituru prtljažnika da priđetesvetlu,
 skinite maticu koja drži svetlo sa
unutrašnje strane prtljažnika,
 skinite maticu koja drži svetlo sa
spoljne strane prtljažnika,
 skinite svetlo,
 iskopčajte snop,

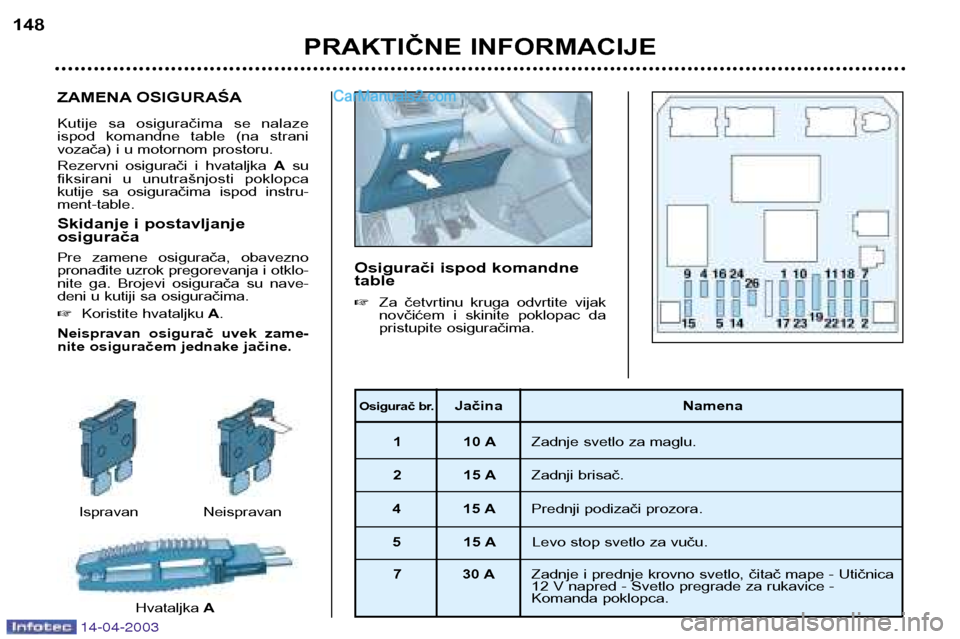

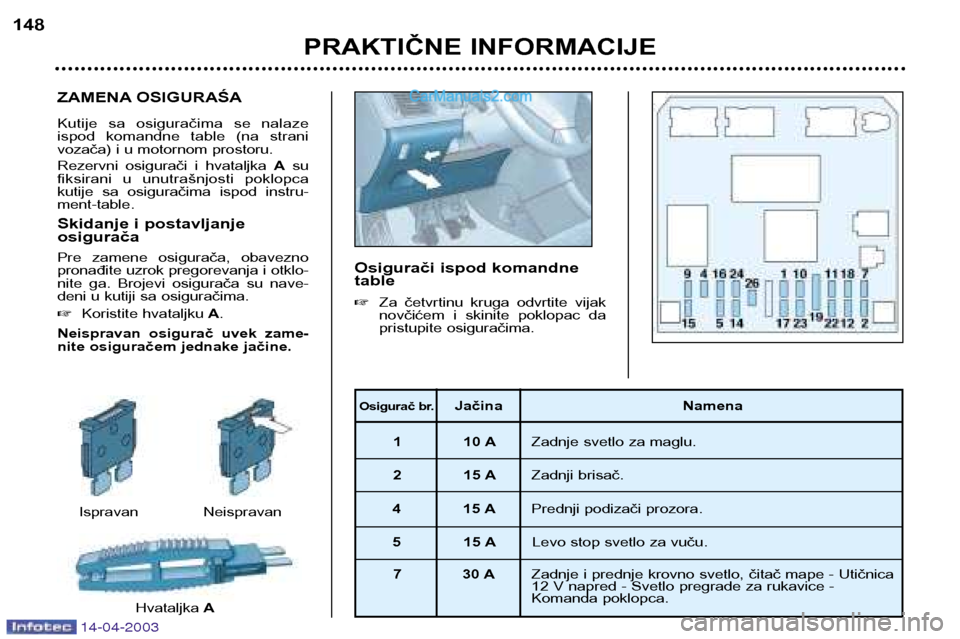

ZAMENA OSIGURAŚA
Kutije sa osiguračima se nalaze
ispod komandne table (na strani
vozača) i u motornom prostoru.
Rezervni osigurači i hvataljka Asu
fiksirani u unutrašnjosti poklopca
kutije sa osiguračima ispod instru-ment-table.
Skidanje i postavljanje osigurača
Pre zamene osigurača, obavezno
pronađite uzrok pregorevanja i otklo-
nite ga. Brojevi osigurača su nave-
deni u kutiji sa osiguračima.  Koristite hvataljku A.
Neispravan osigurač uvek zame-
nite osiguračem jednake jačine. Osigurači ispod komandnetable
Za četvrtinu kruga odvrtite vijak
novčićem i skinite poklopac da
pristupite osiguračima.
PRAKTIČNE INFORMACIJE
148
Osigurač br.
Jačina Namena
11 0 A Zadnje svetlo za maglu.
2 15 A Zadnji brisač.
4 15 A Prednji podizači prozora.
5 15 A Levo stop svetlo za vuču.
73 0 A Zadnje i prednje krovno svetlo, čitač mape - Utičnica
12 V napred - Svetlo pregrade za rukavice -
Komanda poklopca.
Ispravan
Hvataljka ANeispravan
14-04-2003

14-04-2003
Osigurači u motorskom prostoru
Kutija sa osiguračima
Da biste pristupili kutiji sa osigurači-
ma u motorskom prostoru (poredakumulatora): otvorite poklopac.
Posle intervencije, vrlo pažljivo
spustite poklopac i haubu.
PRAKTIČNE INFORMACIJE
150
Električno kolo vašeg
vozila može da radi uz
serijsku opremu ili opcije.
Pre priključenja neke dodatne ili
pomoćne električne opreme,
posavetujte se u Ovlašćenom
Servisu mreže PEUGEOT.
PEUGEOT ne prihvata nikakvu
odgovornost za troškove popravl-
janja vozila ili pojedinih delova
usled kvarova prouzrokovanih
postavljanjem dodatne ili pomoć-
ne opreme koju nije sam isporučio
ili preporučio i koja nije postavlje-
na prema njegovim propisima,posebno za uređaje koji troše više
od 10 miliampera.
* Maksi osigurači su dodatna zaštita
električnih sistema. Bilo kakav zah-
vat mora biti poveren Ovlašćenom
Servisu mreže PEUGEOT.
Osigurač br. Jačina Namena 1* 50 A Grupa motornog ventilatora.
2* 30 A Motor pumpe ESP / ABS.
3* 30 A Elektroventil ESP / ABS.
4* 70 A Napajanje BSI-a.
5* 70 A Napajanje BSI-a.
6* 20 A Grejači sedišta.
7* 30 A Kontakt - brava, snaga.
8* 70 A Grupa elektropumpe servo-upravljača.

14-04-2003
PRAKTIČNE INFORMACIJE151
Osigurač br. Jačina
Namena
11 0 A Kontakt svetla za vožnju unazad automatskog menjača - Komanda releja zabrane pokretan-
ja automatskog menjača - Kontaktor svetla za vožnju unazad ručnog menjača - Senzor brzi-
ne kretanja vozila.
2 15 A Elektroventil kanistera - Pumpa za gorivo.
31 0 A Računar servo-upravljača - Računar ABS-a i ESP-a.
41 0 A Računar ubrizgavanja - Komanda releja grupe motoventilatora - Komanda releja dodatnog
grejanja - Računar automatskog menjača - Sekvencijalna komanda automatskog menjača -
Relej shiftlock automatskog menjača.
5 15 A Računar filtera za čestice.
6 15 A Prednja svetla za maglu.
72 0 A Prskalica za farove.
82 0 A Komanda releja grupe motoventilatora - Napajanje računara motora - Pumpa za ubrizgavanje (Dizel).
9 15 A Levo oboreno svetlo.
1015 A Desno oboreno svetlo.
11 1 0 A Desno dugo svetlo.
12 10 A Levo dugo svetlo.
13 15 A Sirena.
14 10 A Pumpa prednje i zadnje prskalice.
15 30 A Lambda-sonda - Elektroventil reciklaže izduvnih gasova - Bobina paljenja - Regulator
visokog pritiska goriva - Napajanje brizgaljki (benzin) - Kućište predgrevanja -
Merač protoka vazduha (Dizel) - Računar motora (Dizel) - Pumpa za ubrizgavanje (Dizel) -
Grejač nafte.
16 30 A Pumpa za vazduh benzinskog motora sa automatskim menjačem.
17 30 A Mala / velika brzina prednjeg brisača.
18 40 A Pulser klime.

ZAMENA OSIGURAŚA
Kutije sa osiguračima se nalaze
ispod komandne table (na strani
vozača) i u motornom prostoru.
Rezervni osigurači i hvataljka Asu
fiksirani u unutrašnjosti poklopca
kutije sa osiguračima ispod instru-ment-table.
Skidanje i postavljanje osigurača
Pre zamene osigurača, obavezno
pronađite uzrok pregorevanja i otklo-
nite ga. Brojevi osigurača su nave-
deni u kutiji sa osiguračima.  Koristite hvataljku A.
Neispravan osigurač uvek zame-
nite osiguračem jednake jačine. Osigurači ispod komandnetable
Za četvrtinu kruga odvrtite vijak
novčićem i skinite poklopac da
pristupite osiguračima.
PRAKTIČNE INFORMACIJE
148
Osigurač br.
Jačina Namena
11 0 A Zadnje svetlo za maglu.
2 15 A Zadnji brisač.
4 15 A Prednji podizači prozora.
5 15 A Levo stop svetlo za vuču.
73 0 A Zadnje i prednje krovno svetlo, čitač mape - Utičnica
12 V napred - Svetlo pregrade za rukavice -
Komanda poklopca.
Ispravan
Hvataljka ANeispravan
14-04-2003
