Page 145 of 165
26-05-2003
INFORMAZIONI PRATICHE135
Luce antinebbia posteriore

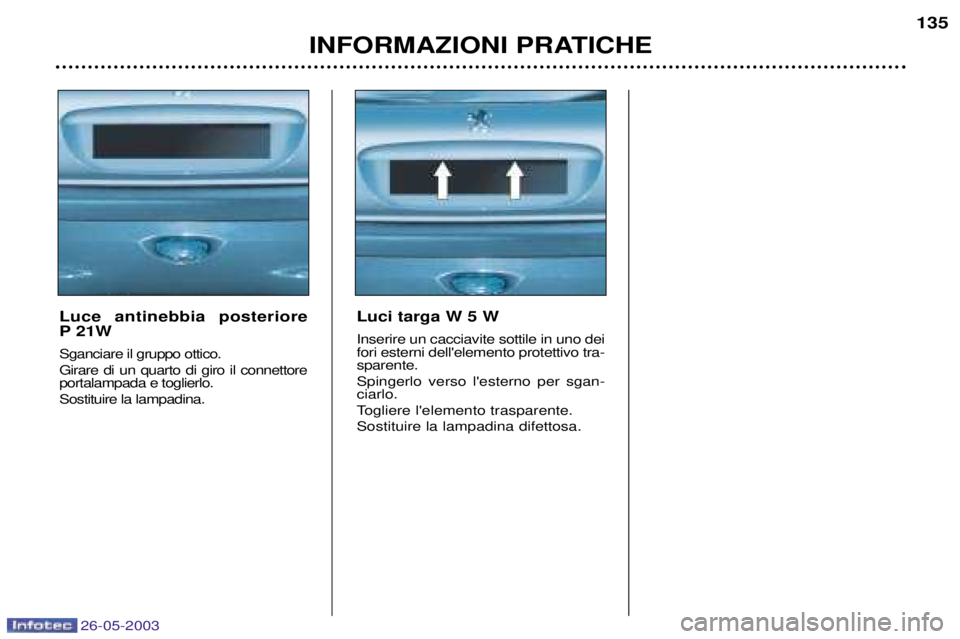

P 21W Sganciare il gruppo ottico. Girare di un quarto di giro il connettore portalampada e toglierlo. Sostituire la lampadina. Luci targa W 5 W Inserire un cacciavite sottile in uno dei fori esterni dell'elemento protettivo tra-sparente. Spingerlo verso l'esterno per sgan- ciarlo.
Togliere l'elemento trasparente.Sostituire la lampadina difettosa.
Page 146 of 165
26-05-2003

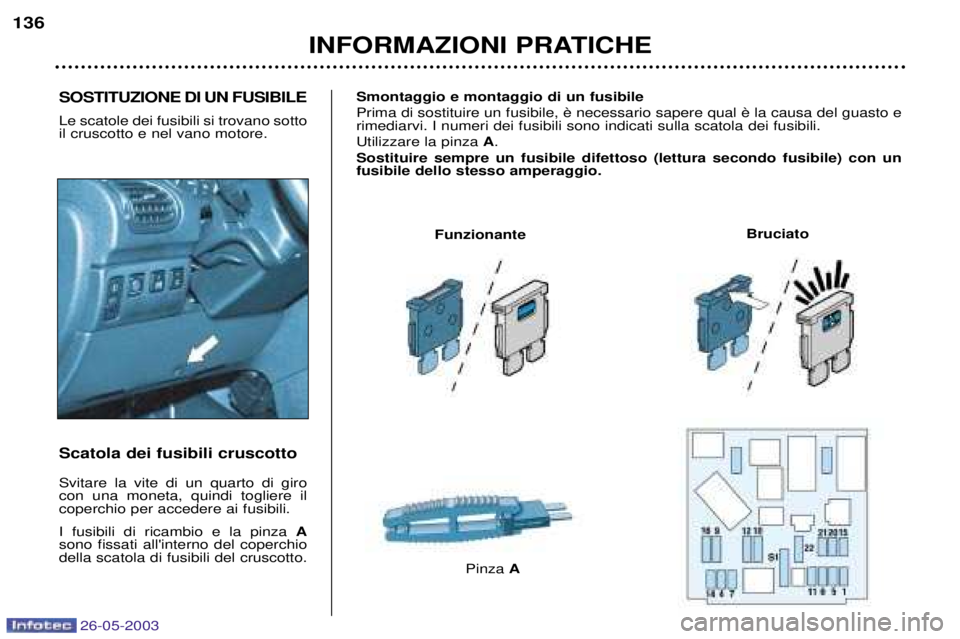

SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano sotto il cruscotto e nel vano motore. Scatola dei fusibili cruscotto Svitare la vite di un quarto di giro con una moneta, quindi togliere ilcoperchio per accedere ai fusibili. I fusibili di ricambio e la pinza A
sono fissati all'interno del coperchio della scatola di fusibili del cruscotto.
INFORMAZIONI PRATICHE
136
Smontaggio e montaggio di un fusibile rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili. Utilizzare la pinza A.
Sostituire sempre un fusibile difettoso (lettura secondo fusibile) con un fusibile dello stesso amperaggio.
Funzionante
Pinza A Bruciato
Page 147 of 165

26-05-2003
INFORMAZIONI PRATICHE
138

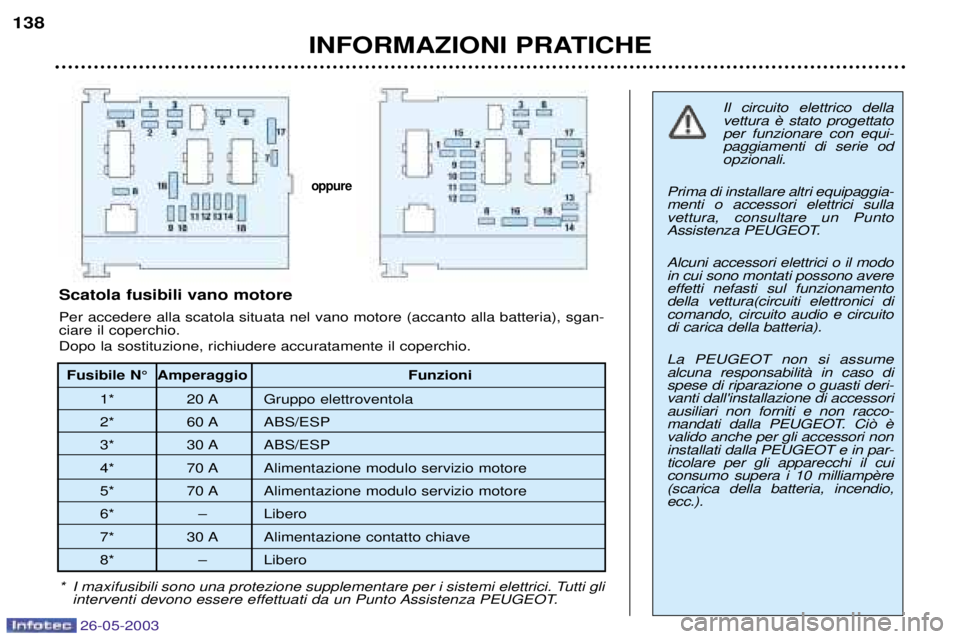

Il circuito elettrico della
per funzionare con equi-paggiamenti di serie od
opzionali.
Prima di installare altri equipaggia-menti o accessori elettrici sullavettura, consultare un Punto
Assistenza PEUGEOT. Alcuni accessori elettrici o il modo in cui sono montati possono avereeffetti nefasti sul funzionamentodella vettura(circuiti elettronici dicomando, circuito audio e circuitodi carica della batteria). La PEUGEOT non si assume alcuna responsabilitˆ in caso dispese di riparazione o guasti deri-vanti dall'installazione di accessoriausiliari non forniti e non racco-
valido anche per gli accessori noninstallati dalla PEUGEOT e in par-ticolare per gli apparecchi il cui(scarica della batteria, incendio,ecc.).
* I maxifusibili sono una protezione supplementare per i sistemi elettrici. Tutti gli interventi devono essere effettuati da un Punto Assistenza PEUGEOT.
Fusibile N¡ Amperaggio Funzioni
1* 20 A Gruppo elettroventola
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A Alimentazione modulo servizio motore
5* 70 A Alimentazione modulo servizio motore
6* Ð Libero
7* 30 A Alimentazione contatto chiave
8* Ð Libero
Scatola fusibili vano motore Per accedere alla scatola situata nel vano motore (accanto alla batteria), sgan- ciare il coperchio. Dopo la sostituzione, richiudere accuratamente il coperchio.
oppure
Page 148 of 165

26-05-2003
INFORMAZIONI PRATICHE139

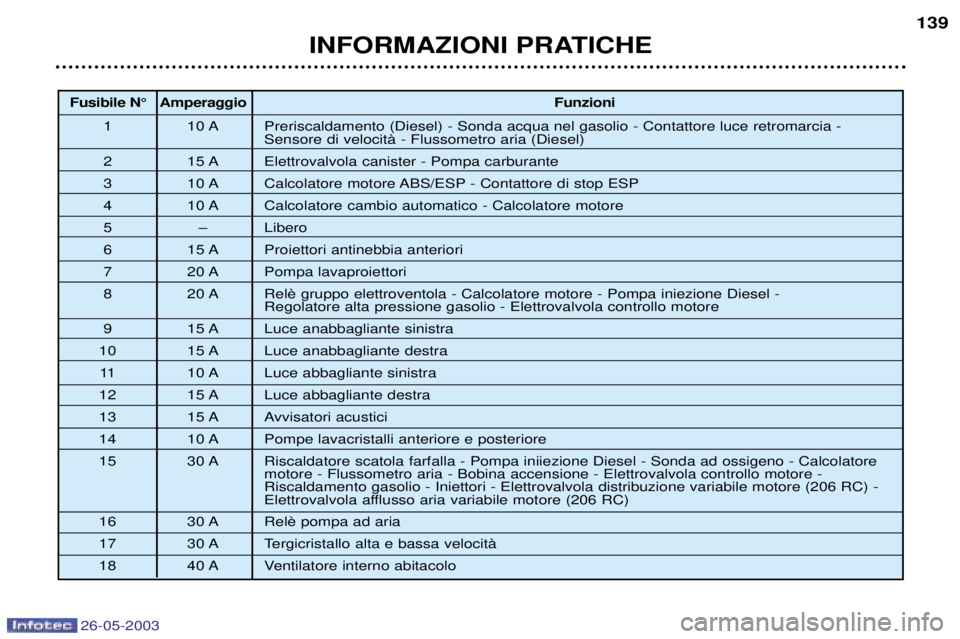

Fusibile N¡ Amperaggio
Funzioni
1 10 A Preriscaldamento (Diesel) - Sonda acqua nel gasolio - Contattore luce retromarcia - Sensore di velocitˆ - Flussometro aria (Diesel)
2 15 A Elettrovalvola canister - Pompa carburante
3 10 A Calcolatore motore ABS/ESP - Contattore di stop ESP
4 10 A Calcolatore cambio automatico - Calcolatore motore
5 Ð Libero
6 15 A Proiettori antinebbia anteriori
7 20 A Pompa lavaproiettori
8 20 A Regolatore alta pressione gasolio - Elettrovalvola controllo motore
9 15 A Luce anabbagliante sinistra
10 15 A Luce anabbagliante destra 11 10 A Luce abbagliante sinistra
12 15 A Luce abbagliante destra
13 15 A Avvisatori acustici
14 10 A Pompe lavacristalli anteriore e posteriore
15 30 A Riscaldatore scatola farfalla - Pompa iniiezione Diesel - Sonda ad ossigeno - Calcolatore motore - Flussometro aria - Bobina accensione - Elettrovalvola controllo motore - Riscaldamento gasolio - Iniettori - Elettrovalvola distribuzione variabile motore (206 RC) -
Elettrovalvola afflusso aria variabile motore (206 RC)
16 30 A
17 30 A Tergicristallo alta e bassa velocitˆ
18 40 A Ventilatore interno abitacolo
Page 149 of 165
26-05-2003
SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano sotto il cruscotto e nel vano motore. Scatola dei fusibili cruscotto Svitare la vite di un quarto di giro con una moneta, quindi togliere ilcoperchio per accedere ai fusibili. I fusibili di ricambio e la pinza A
sono fissati all'interno del coperchio della scatola di fusibili del cruscotto.
INFORMAZIONI PRATICHE
136
Smontaggio e montaggio di un fusibile rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili. Utilizzare la pinza A.
Sostituire sempre un fusibile difettoso (lettura secondo fusibile) con un fusibile dello stesso amperaggio.
Funzionante
Pinza A Bruciato
Page 150 of 165

26-05-2003
INFORMAZIONI PRATICHE137
Fusibile N¡ Amperaggio
Funzion
1 15 A Riscaldamento sedile - Sirena d'allarme
4 20 A Display multifunzione - Calcolatore navigazione - Luci bagagliaio - Autoradio
5 15 A Diagnosi cambio automatico
6 10 A Livello liquido di raffreddamento - Cambio automatico - Autoradio - Sensore d'angolo del volante (ESP)
7 15 A Accessori scuola guida - Antifurto in postvendita
9 30 A Alzacristalli posteriori
10 40 A Sbrinamento lunotto posteriore e retrovisore
11 15 A Tergicristallo posteriore
12 30 A Alzacristallo anteriore - Tetto apribile
14 10 A Modulo servizio motore - Airbag - Comandi al volante - Sensore di pioggia
15 15 A Quadro strumenti - Display multifunzione - Calcolatore navigazione - Climatizzazione - Autoradio
16 30 A Comandi di bloccaggio / sbloccaggio aperture
20 10 A Luce stop destra
21 15 A Luce stop sinistra - 3 a
luce stop
22 20 A Plafoniera anteriore e plafoniera posteriore (206 SW) - Luce leggicarte - Luce cassetto ripostiglio - Accendisigari - Presa 12 Volt posteriore (206 SW)
S1 Shunt Shunt PARCO
Page 151 of 165

26-05-2003
INFORMAZIONI PRATICHE
140
BATTERIA Per caricare la batteria con un caricabatteria:
Ð scollegare la batteria
Ð rispettare le istruzioni d'uso fornite dal fabbricante del caricatore
Ð ricollegare la batteria iniziando dal morsetto (Ð)
Ð verificare la pulizia dei morsetti e dei terminali. Se sono ossidati (ricoperti diun deposito biancastro o verdastro), smontarli e pulirli.
Per avviare la vettura utilizzando un'altra batteria.
Ð collegare il cavo rosso con i morsetti (+) delle due batterie
Ð collegare un'estremitˆ del cavo verde o nero con il morsetto (Ð) della batteria aggiuntiva
Ð collegare l'altra estremitˆ del cavo verde o nero con un punto di massa della
Azionare l'avviamento, far girare il motore.Aspettare il ritorno al regime minimo e scollegare i cavi.
Ð Prima di scollegare la batteria, aspettare 2 minuti dopo l'interruzione del contatto.
Ð Non ricaricare le batterie senza aver scollegato i terminali.
Ð Chiudere i vetri e il tetto apribile prima di scollegare la batteria. Se questi non funzionano normalmente dopo aver ricollegato la batteria, occorre rei- nizializzarli (vedi capitolo "Alzacristalli elettrici - paragrafo Sistemi di sicu-
rezza" e capitolo "Tetto apribile - paragrafo Sistemi di sicurezza").
Ð Dopo ogni ricollegamento di batteria, inserire il contatto e aspettare 1 minuto prima di mettere in moto, per permettere l'inizializzazione dei sistemi elettro-nici. Se dopo questa manipolazione persistono leggere anomalie, rivolgersi
ad un Punto Assistenza PEUGEOT.
di scollegare la batteria.
MODO ECONOMIA Dopo l'arresto del motore, quando la alcune funzioni (tergicristalli, alzacri-stalli, plafoniere, autoradio, ecc.)possono essere usate solo per unadurata massima di trenta minuti, perevitare che la batteria si scarichi. Una volta trascorsi questi trenta minuti, sul display multifunzioneappare il messaggio "Modo econo-
mia attivato" e le funzioni attive
vengono messe in stand-by. avviare il motore.
Page 152 of 165

26-05-2003
INFORMAZIONI PRATICHE141
PREDISPOSIZIONE
AUTORADIO alloggiare una radio. Possiede infat-ti i seguenti elementi:
Ð antenna da tetto,
Ð cavo coassiale per l'antenna,
Ð sistema di eliminazione delle cor- renti parassite,
Ð alimentazione degli altoparlanti anteriori,
Ð alimentazione degli altoparlanti posteriori e tweeter,

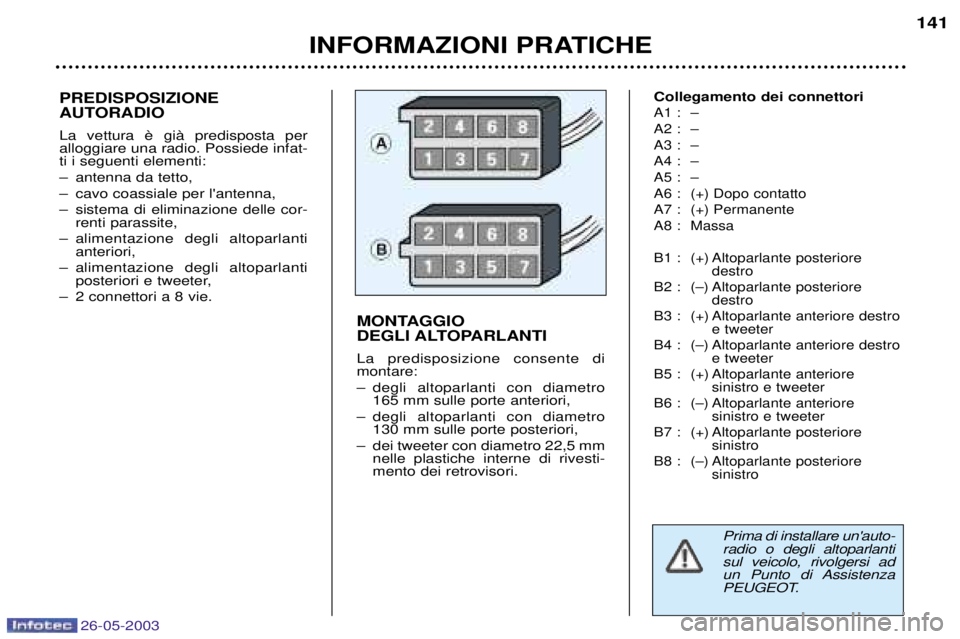

Ð 2 connettori a 8 vie. Collegamento dei connettori
A1 : Ð
A2 : Ð
A3 : Ð
A4 : Ð
A5 : Ð
A6 : (+) Dopo contatto
A7 : (+) Permanente
A8 : Massa
B1 : (+) Altoparlante posteriore
destro
B2 : (Ð) Altoparlante posteriore destro
B3 : (+) Altoparlante anteriore destro e tweeter
B4 : (Ð) Altoparlante anteriore destro e tweeter
B5 : (+) Altoparlante anteriore sinistro e tweeter
B6 : (Ð) Altoparlante anteriore sinistro e tweeter
B7 : (+) Altoparlante posteriore sinistro
B8 : (Ð) Altoparlante posteriore sinistro
MONTAGGIO
DEGLI ALTOPARLANTI La predisposizione consente di montare:
Ð degli altoparlanti con diametro165 mm sulle porte anteriori,
Ð degli altoparlanti con diametro 130 mm sulle porte posteriori,
Ð dei tweeter con diametro 22,5 mm nelle plastiche interne di rivesti- mento dei retrovisori.
Prima di installare un'auto- radio o degli altoparlantisul veicolo, rivolgersi ad
un Punto di Assistenza
PEUGEOT.
