2003 Peugeot 206 CC Kezelési útmutató (in Hungarian)

30-06-2003
PEUGEOT IDŐSZAKOS VIZSGÁLATOK19
SAJÁTOSSÁGOK
Az Ön gépjárművének bizonyos alkatrészeire vonatkozó ellenőrzések gyakorisága eltérő. A fékfolyadékot 60 000 km-enként vagy kétévente kell cserélni.
Az utastéri szűrőt minden egyes alkalommal ellenőrizni kell a PEUGEOT-hálózat által elvégzett szemle során (időszakos
vizsgálatok és közbenső szemlék).A vezérműszíj : forduljunk a PEUGEOT-hálózathoz.
Megjegyzés: a hűtőfolyadékot nem szükséges cserélni.
Különleges üzemeltetési feltételek
Bizonyos különlegesen nehéz feltételek között történő üzemeltetés esetén: - Állandó váltott üzem.
- Városi használat.
- Rövid útszakaszok túl gyakori megtétele hideg motorral, alacsony hőmérsékleten.
Vagy az alábbi feltételek közötti hosszabb üzemeltetés esetén: - Meleg éghajlatú országokban, ahol a hőmérséklet gyakran meghaladja a 30 °C-ot.
- Hideg éghajlatú országokban, ahol a hőmérséklet gyakran -15 °C alá süllyed.
- Poros légkörű országokban.
- Olyan országokban, ahol az előírásoknak megfelelő kenőanyagokat és üzemanyagokat nem forgalmaznak.
Ilyen esetekben a karbantartást egy rövidített karbantartási időközöket tartalmazó "Különleges feltételek" elnevezésű
karbantartási terv szerint kell elvégezni: - 20 000 km-enként vagy évente.

30-06-2003
PEUGEOT IDŐSZAKOS VIZSGÁLATOK
20

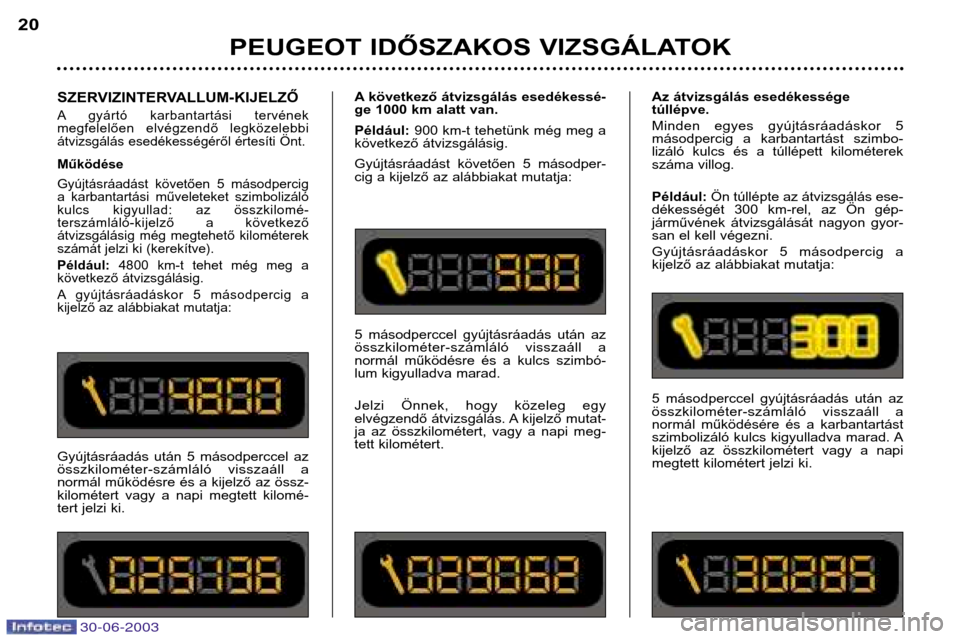

SZERVIZINTERVALLUM-KIJELZŐ
A gyártó karbantartási tervének
megfelelően elvégzendő legközelebbi
átvizsgálás esedékességéről értesíti Önt. Működése
Gyújtásráadást követően 5 másodpercig
a karbantartási műveleteket szimbolizáló
kulcs kigyullad: az összkilomé-
terszámláló-kijelző a következő
átvizsgálásig még megtehető kilométerek
számát jelzi ki (kerekítve). Például:
4800 km-t tehet még meg a
következő átvizsgálásig.
A gyújtásráadáskor 5 másodpercig a
kijelző az alábbiakat mutatja:
Gyújtásráadás után 5 másodperccel az
összkilométer-számláló visszaáll a
normál működésre és a kijelző az össz-
kilométert vagy a napi megtett kilomé-
tert jelzi ki. A következő átvizsgálás esedékessé-
ge 1000 km alatt van. Például:
900 km-t tehetünk még meg a
következő átvizsgálásig.
Gyújtásráadást követően 5 másodper-
cig a kijelző az alábbiakat mutatja:
5 másodperccel gyújtásráadás után az
összkilométer-számláló visszaáll a
normál működésre és a kulcs szimbó-
lum kigyulladva marad.
Jelzi Önnek, hogy közeleg egy
elvégzendő átvizsgálás. A kijelző mutat-
ja az összkilométert, vagy a napi meg-
tett kilométert. Az átvizsgálás esedékessége túllépve.
Minden egyes gyújtásráadáskor 5
másodpercig a karbantartást szimbo-
lizáló kulcs és a túllépett kilométerek
száma villog. Például:
Ön túllépte az átvizsgálás ese-
dékességét 300 km-rel, az Ön gép-
járművének átvizsgálását nagyon gyor-
san el kell végezni.
Gyújtásráadáskor 5 másodpercig a
kijelző az alábbiakat mutatja:
5 másodperccel gyújtásráadás után az
összkilométer-számláló visszaáll a
normál működésére és a karbantartást
szimbolizáló kulcs kigyulladva marad. A
kijelző az összkilométert vagy a napi
megtett kilométert jelzi ki.

30-06-2003
PEUGEOT IDŐSZAKOS VIZSGÁLATOK21

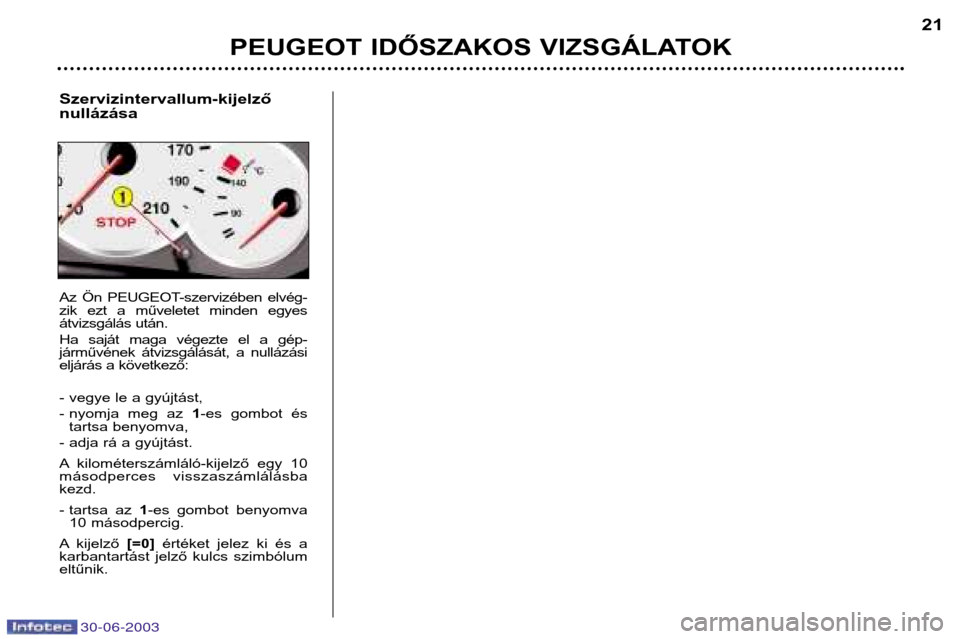

Szervizintervallum-kijelző nullázása
Az Ön PEUGEOT-szervizében elvég-
zik ezt a műveletet minden egyes
átvizsgálás után.
Ha saját maga végezte el a gép-
járművének átvizsgálását, a nullázási
eljárás a következő:
- vegye le a gyújtást,
- nyomja meg az 1-es gombot és
tartsa benyomva,
- adja rá a gyújtást.
A kilométerszámláló-kijelző egy 10
másodperces visszaszámlálásbakezd.
- tartsa az 1-es gombot benyomva
10 másodpercig.
A kijelző [=0]értéket jelez ki és a
karbantartást jelző kulcs szimbólum eltűnik.

30-06-2003
PEUGEOT IDŐSZAKOS VIZSGÁLATOK
22
IDŐSZAKOS VIZSGÁLATI SZINTEK
Minden gépjármű saját karbantartási ciklussal rendelkezik, melyet a gyártó határoz meg a gépjármű műszaki sajá-
tosságainak függvényében.
Ez a ciklus az A és C szint, valamint a közbenső szemlék és az Ön gépjárművére jellemző néhány kiegészítő művelet vál-
takozásából áll, melyek kulcsfontosságúak az Ön gépkocsija élettartamára nézve.
Márkaképviselője közölni fogja Önnel a garanciális szemle során - majd minden időszakos vizsgálat alkalmával - a
következő időszakos vizsgálat szintjét és tartalmát.
Az időszakos vizsgálati átalá-
nyokba foglalt közbensőszintellenőrzés.
Az olajcseréket legalább
10W40 szintetikus alapú olajjal kell elvégezni.
Az olajcseréket ugyanakkor elvégezhetjük 5W30 energiatakarékos olajjalvagy
5W40 szintetikus olajjal is.
Különleges üzemeltetési feltételek (lásd a megfelelő fejezetet).

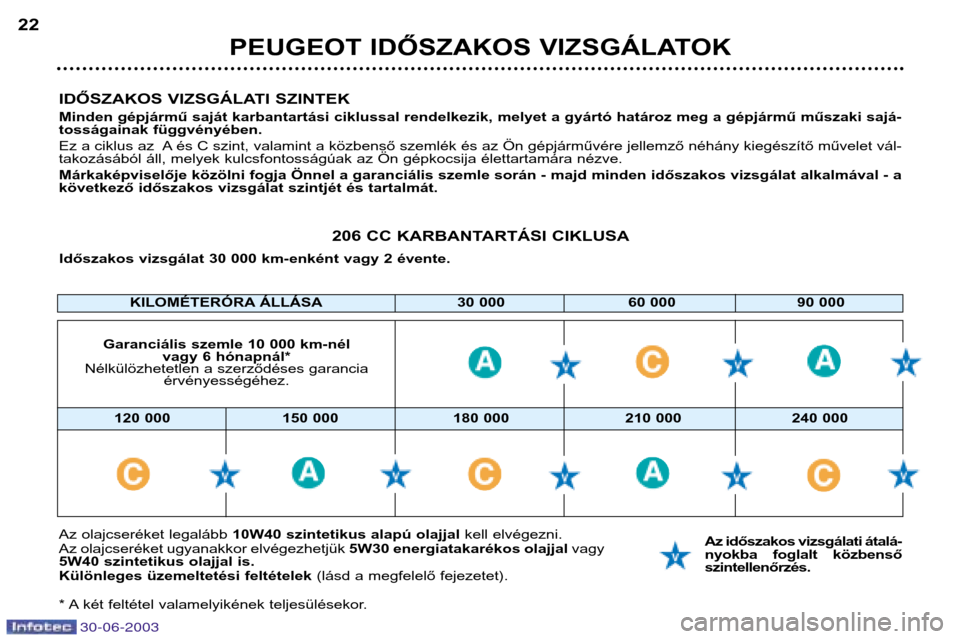

* A két feltétel valamelyikének teljesülésekor. 206 CC KARBANTARTÁSI CIKLUSA
Időszakos vizsgálat 30 000 km-enként vagy 2 évente.
120 000 150 000 180 000 210 000 240 000KILOMÉTERÓRA ÁLLÁSA 30 000 60 000 90 000
Garanciális szemle 10 000 km-nél vagy 6 hónapnál*
Nélkülözhetetlen a szerződéses garancia érvényességéhez.

30-06-2003
PEUGEOT IDŐSZAKOS VIZSGÁLATOK23
- Motor.
Vizsgálati szint
Műveletek Műveletek jellegeGaranciális szemleACKözbenső szemle
- Olajszűrő.- Üzemanyagszűrő*.- Levegőszűrő-betét.- Gyújtógyertyák.
- Motorolaj (ellenőrzés + pótlás).- Mechanikus sebességváltó-olaj (ellenőrzés + pótlás).- Akkumulátor (ellenőrzés + pótlás) leszerelhető cellakupakok esetén.- Első ablakmosó folyadék (ellenőrzés + pótlás).- Hűtőfolyadék (ellenőrzés + pótlás).- Fékfolyadék (ellenőrzés + pótlás).- Kormányszervo-folyadék (ellenőrzés + pótlás, felszereltségtől függően).
- Lámpák, világítás, irányjelzés működése.- Ablaküvegek, fényszóróoptikák, lámpaburák és visszapillantó tükrök állapota.- Kürt.- Ablakmosó fúvókák.- Ablaktörlő lapátok állapota.- Segédberendezéseket hajtó ékszíjak állapota és feszessége.- Kézifék hatásossága.- Hidraulika-rendszerek tömítettsége és állapota (tömlők, házak és teknők).- Védő gumiharangok állapota.- Fékbetétek. o- Kerékagyak, hajtókarok, gömbcsapok, szilentblokkok állapota és játéka.- Lengéscsillapítók tömítettsége.- Hátsó fékpofák kopása.- Gumiabroncsok álllapota és nyomása (beleértve a pótkereket is).- Környezetvédelmi ellenőrzés az érvényben lévő rendelkezések szerint.- Utastéri szűrő (felszereltségtől függően).o- A gépjármű egészének ellenőrzése szemrevételezéssel a márkaszerviz szakembere által.
- Csereautó.

Bármely menetfeltételek esetén. oSajátos feltételek esetén. * Rendeltetéstől függően.
FOLYADÉKCSERE
CSERE
FELTÖLTÉSI SZINT
ELLENŐRZÉS
SZOLGÁLTATÁS* PRÓBAÚT
AZ A ÉS C SZINTŰ PEUGEOT IDŐSZAKOS VIZSGÁLATOK ÉS A KÖZBENSŐ SZEMLE

30-06-2003
24

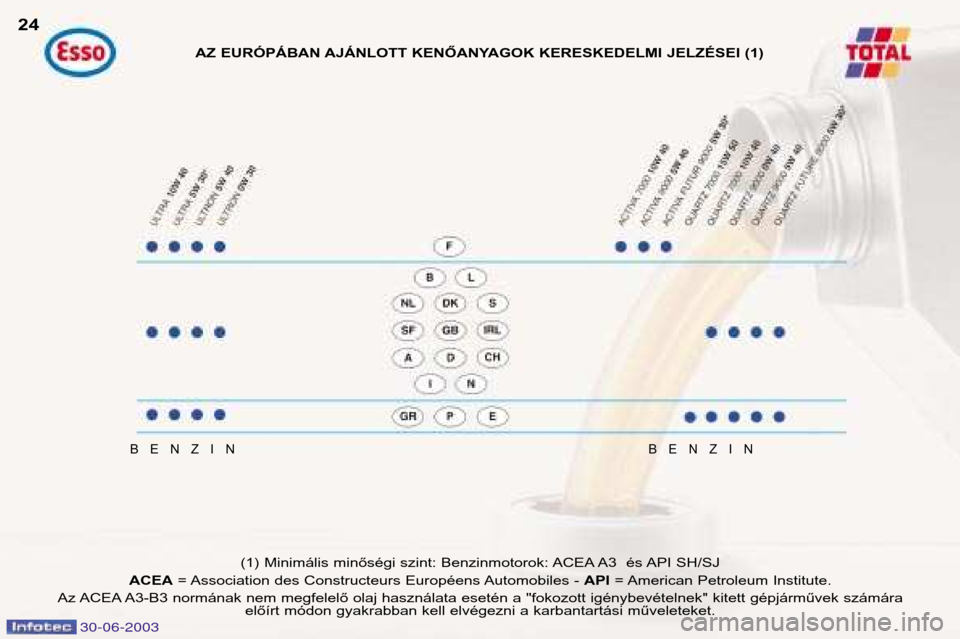

BENZINBENZIN
(1) Minimális minőségi szint: Benzinmotorok: ACEA A3 és API SH/SJ
ACEA = Association des Constructeurs Européens Automobiles - API= American Petroleum Institute.
Az ACEA A3-B3 normának nem megfelelő olaj használata esetén a "fokozott igénybevételnek" kitett gépjárművek számára előírt módon gyakrabban kell elvégezni a karbantartási műveleteket.
AZ EURÓPÁBAN AJÁNLOTT KENŐANYAGOK KERESKEDELMI JELZÉSEI (1)

30-06-2003
PEUGEOT IDŐSZAKOS VIZSGÁLATOK25
Ajánlott kenőanyagok
A táblázatban szereplő olajok az
esetek többségében megfelelőek.

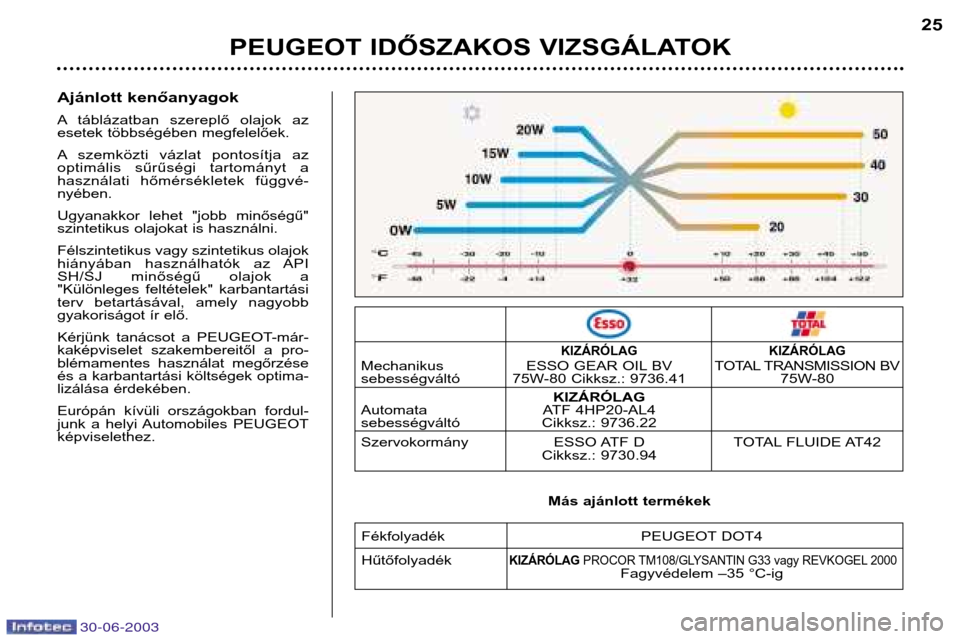

A szemközti vázlat pontosítja az
optimális sűrűségi tartományt a
használati hőmérsékletek függvé-nyében.
Ugyanakkor lehet "jobb minőségű"
szintetikus olajokat is használni.
Félszintetikus vagy szintetikus olajok
hiányában használhatók az API
SH/SJ minőségű olajok a
"Különleges feltételek" karbantartási
terv betartásával, amely nagyobb
gyakoriságot ír elő.
Kérjünk tanácsot a PEUGEOT-már-
kaképviselet szakembereitől a pro-
blémamentes használat megőrzése
és a karbantartási költségek optima-
lizálása érdekében.
Európán kívüli országokban fordul-
junk a helyi Automobiles PEUGEOTképviselethez.
KIZÁRÓLAG KIZÁRÓLAGMechanikus ESSO GEAR OIL BV TOTAL TRANSMISSION BV
sebességváltó75W-80 Cikksz.: 9736.41 75W-80
KIZÁRÓLAG
Automata ATF 4HP20-AL4
sebességváltóCikksz.: 9736.22
Szervokormány ESSO ATF D TOTAL FLUIDE AT42 Cikksz.: 9730.94
Fékfolyadék PEUGEOT DOT4 Hűtőfolyadék
KIZÁRÓLAG PROCOR TM108/GLYSANTIN G33 vagy REVKOGEL 2000Fagyvédelem –35 °C-ig
Más ajánlott termékek

30-06-2003

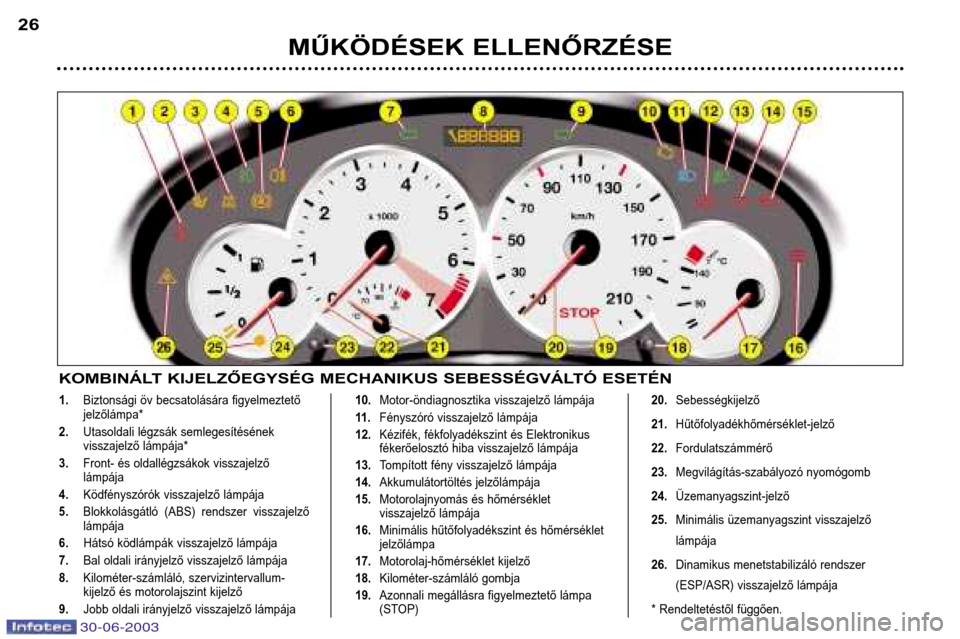

1.Biztonsági öv becsatolására figyelmeztető jelzőlámpa*
2. Utasoldali légzsák semlegesítésének
visszajelző lámpája*
3. Front- és oldallégzsákok visszajelző lámpája
4. Ködfényszórók visszajelző lámpája
5. Blokkolásgátló (ABS) rendszer visszajelzőlámpája
6. Hátsó ködlámpák visszajelző lámpája
7. Bal oldali irányjelző visszajelző lámpája
8. Kilométer-számláló, szervizintervallum-
kijelző és motorolajszint kijelző
9. Jobb oldali irányjelző visszajelző lámpája 10.
Motor-öndiagnosztika visszajelző lámpája
11 . Fényszóró visszajelző lámpája
12. Kézifék, fékfolyadékszint és Elektronikus
fékerőelosztó hiba visszajelző lámpája
13. Tompított fény visszajelző lámpája
14. Akkumulátortöltés jelzőlámpája
15. Motorolajnyomás és hőmérséklet
visszajelző lámpája
16. Minimális hűtőfolyadékszint és hőmérsékletjelzőlámpa
17. Motorolaj-hőmérséklet kijelző
18. Kilométer-számláló gombja
19. Azonnali megállásra figyelmeztető lámpa
(STOP) 20.
Sebességkijelző
21. Hűtőfolyadékhőmérséklet-jelző
22. Fordulatszámmérő
23. Megvilágítás-szabályozó nyomógomb
24. Üzemanyagszint-jelző
25. Minimális üzemanyagszint visszajelző lámpája
26. Dinamikus menetstabilizáló rendszer
(ESP/ASR) visszajelző lámpája
* Rendeltetéstől függően.
MŰKÖDÉSEK ELLENŐRZÉSE
26
KOMBINÁLT KIJELZŐEGYSÉG MECHANIKUS SEBESSÉGVÁLTÓ ESETÉN
