2003 Peugeot 206 CC Kezelési útmutató (in Hungarian)

30-06-2003
GYAKORLATI TANÁCSOK
102
A kerék felszerelése
A kerekek felhelyezését követően húzzuk meg kissé a kerékcsavarokat az
1 -es kerékkulcs segítségével.
 Engedjük le a 3-as autóemelőt, majd távolítsuk el.
 Húzzuk meg a kerékcsavarokat az 1-es kerékkulcs segítségével.
 Helyezzük vissza a dísztárcsát a szelepfuratánál kezdve, majd nyomjuk meg
a tenyerünkkel.
Helyezzük vissza a támasztóéket és az autóemelőt a csomagolásukba, majd
helyezzük el a szerszámokat a csomagtérbe.Saját biztonságunk érde-
kében a kerékcserét min-
dig az alábbiak szerintvégezzük:
- vízszintes, stabil, nem csúszós talajon,
- a kézifék behúzott állapotában, levett gyújtásnál,
- az első vagy a hátrameneti foko- zatba kapcsolt sebességváltónál
(automata sebességváltó eseténP helyzet),
- a gépkocsi támasztóékkel kiékelt helyzetében.
Soha ne feküdjünk a felemelt
gépkocsi alá, ha azt csak az
autóemelő tartja (használjunktámasztóbakot).
A kerékcserét követően:
- mihamarabb ellenőriztessük a kerékcsavarok meghúzását és a
kerék nyomását PEUGEOT-szervizben.

30-06-2003
GYAKORLATI TANÁCSOK103
ALUMÍNIUM KERÉKTÁRCSÁKKAL
KAPCSOLATOS
SAJÁTOSSÁGOK Kerékcsavar-díszítőelemek
Az alumínium keréktárcsák csavar-
jait krómozott díszítőelemek borít-ják.
A kerékcsavarok kicsavarozása előtt
vegyük le a díszítőelemeket a sárgaszínű
4-es szerszám segítségével. A pótkerék felszerelése*
Ha a gépjármű lemezkeréktárcsás
pótkerékkel van felszerelve, felsze-relésekor
természetesen azt fogjuk
észlelni, hogy a csavarok alátétjei
nem fekszenek fel a keréktárcsára.
A pótkerék rögzítése a csavarok
teljes becsavarozásakor azok
kónuszos támfelületei segítségéveltörténik.
Téli gumiabroncsok felszerelése
Amennyiben gépjárművünket
lemezkeréktárcsára szerelt téli
gumiabroncsokkal szereljük fel,kizárólag a PEUGEOT-hálózatban
forgalmazott sajátságos csavarokathasználjuk. Kerékőrcsavarok*
Ha a kerekek kerékőrcsavarral van-
nak felszerelve (kerekenként egy),
szereljük le róla a krómozott díszítőe-
lemet és a műanyag takaróelemet a4
-es szerszám segítségével, mielőtt
kicsavaroznánk az 1-es kerékkulcs
és a két kerékőrcsavar-kulcstoldat
valamelyikének segítségével (ame-
lyek a gépkocsi leszállításakor kerül-
tek átadásra a kulcsok másolatával
és a kódkártyával). Megjegyzés: jegyezzük fel gondo-
san a ker ékőrcsavar kulcstoldatá-
nak fején található kódszámot,
melynek alapján a márkaszervizben
másolatot igényelhetünk a kerékőr-
csavar kulcstoldatáról.
* Változattól és rendeltetéstől függően.

30-06-2003
GYAKORLATI TANÁCSOK
104
- Húzzuk az
Anyelvet felfelé és húzzuk le a védőfedelet.
- Kössük ki a csatlakozót.
- Nyomjuk meg a rögzítőkapocs végét, hogy ki tudjuk akasztani. Cseréljük ki a meghibásodott izzót.
- A visszaszerelés során győződjünk meg a tájolóelemek megfelelő elhelyezkedéséről és a rögzítőkapocs megfe-
lelő reteszelődéséről.
- Kössük vissza a csatlakozót.
- Helyezzük vissza a védőfedelet.
IZZÓK CSERÉJE
Tompított világítás / Fényszóró - H7 55 W Helyzetjelző világítás W5W
Fordítsuk el egynegyed fordulattal a
Bizzófoglalatot és
húzzuk ki.
Cseréljük ki az izzót.
Megjegyzés
- Az izzókat csak száraz ronggyal érintsük.
- A jobb oldali izzó cseréje érdekében szereljük le előzetesen az ablakmosófolyadék-tartály feltöltőcsövét.
- A fényszóróburák belsejében páralecsapódás jöhet létre. Ez a jelenség a fényszórók használata során megszűnik.

30-06-2003
GYAKORLATI TANÁCSOK105

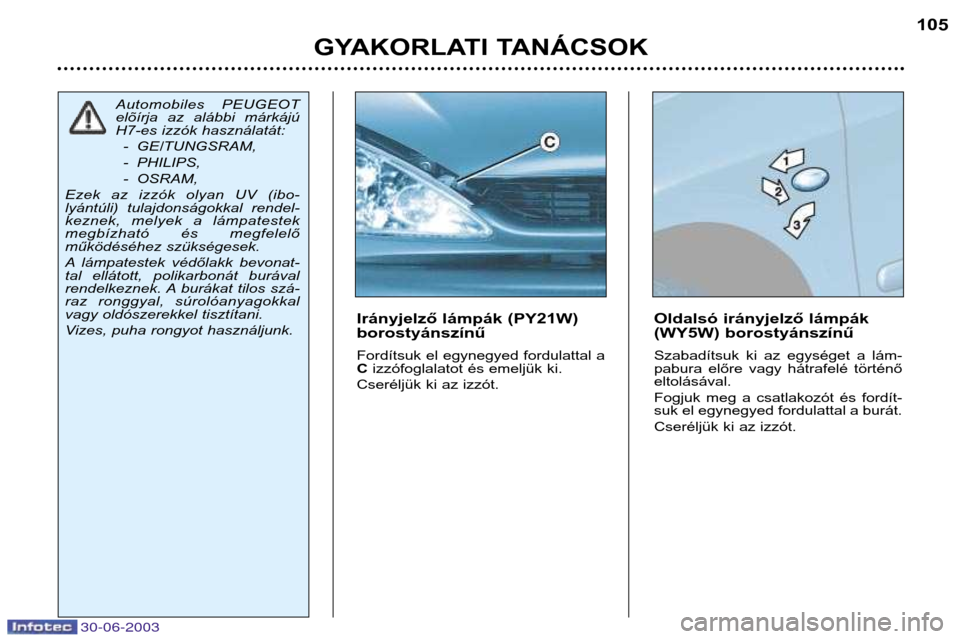

Irányjelző lámpák (PY21W) borostyánszínű
Fordítsuk el egynegyed fordulattal a C
izzófoglalatot és emeljük ki.
Cseréljük ki az izzót. Oldalsó irányjelző lámpák
(WY5W) borostyánszínű
Szabadítsuk ki az egységet a lám-
pabura előre vagy hátrafelé történőeltolásával.
Fogjuk meg a csatlakozót és fordít-
suk el egynegyed fordulattal a burát.
Cseréljük ki az izzót.
Automobiles PEUGEOT
elõírja az alábbi márkájú
H7-es izzók használatát:
- GE/TUNGSRAM,
- PHILIPS,
- OSRAM,
Ezek az izzók olyan UV (ibo-
lyántúli) tulajdonságokkal rendel-
keznek, melyek a lámpatestek
megbízható és megfelelő
működéséhez szükségesek.
A lámpatestek védőlakk bevonat-
tal ellátott, polikarbonát burával
rendelkeznek. A burákat tilos szá-
raz ronggyal, súrolóanyagokkal
vagy oldószerekkel tisztítani.
Vizes, puha rongyot használjunk.

30-06-2003
GYAKORLATI TANÁCSOK
106

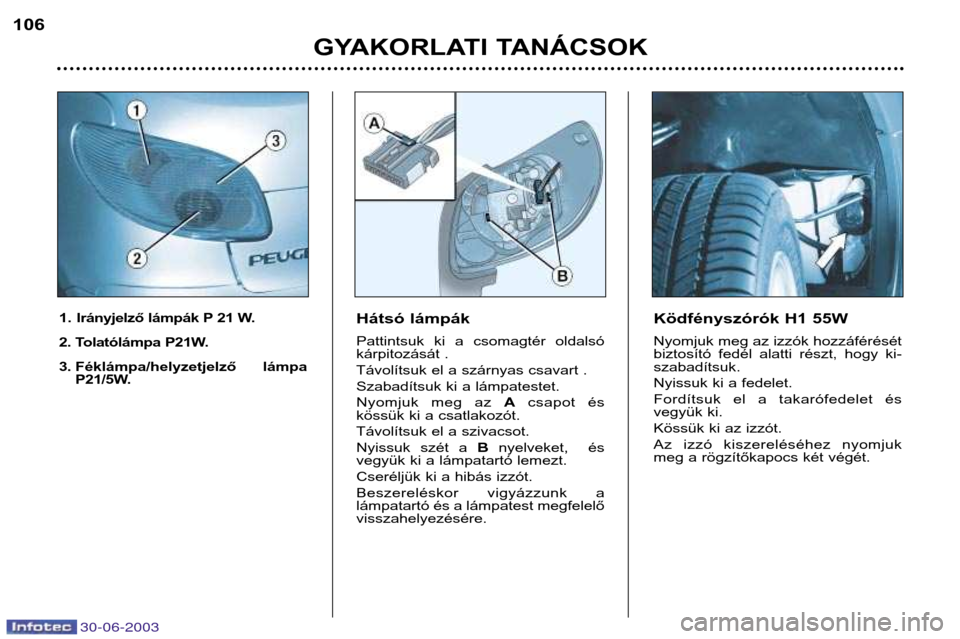

Hátsó lámpák
Pattintsuk ki a csomagtér oldalsó
kárpitozását .
Távolítsuk el a szárnyas csavart .
Szabadítsuk ki a lámpatestet.
Nyomjuk meg az
Acsapot és
kössük ki a csatlakozót.
Távolítsuk el a szivacsot.
Nyissuk szét a Bnyelveket, és
vegyük ki a lámpatartó lemezt.
Cseréljük ki a hibás izzót.
Beszereléskor vigyázzunk a
lámpatartó és a lámpatest megfelelővisszahelyezésére.
1. Irányjelző lámpák P 21 W.
2. Tolatólámpa P21W.
3. Féklámpa/helyzetjelző lámpa
P21/5W. Ködfényszórók H1 55W
Nyomjuk meg az izzók hozzáférését
biztosító fedél alatti részt, hogy ki-szabadítsuk.
Nyissuk ki a fedelet.
Fordítsuk el a takarófedelet és
vegyük ki.
Kössük ki az izzót.
Az izzó kiszereléséhez nyomjuk
meg a rögzítőkapocs két végét.

30-06-2003
GYAKORLATI TANÁCSOK107

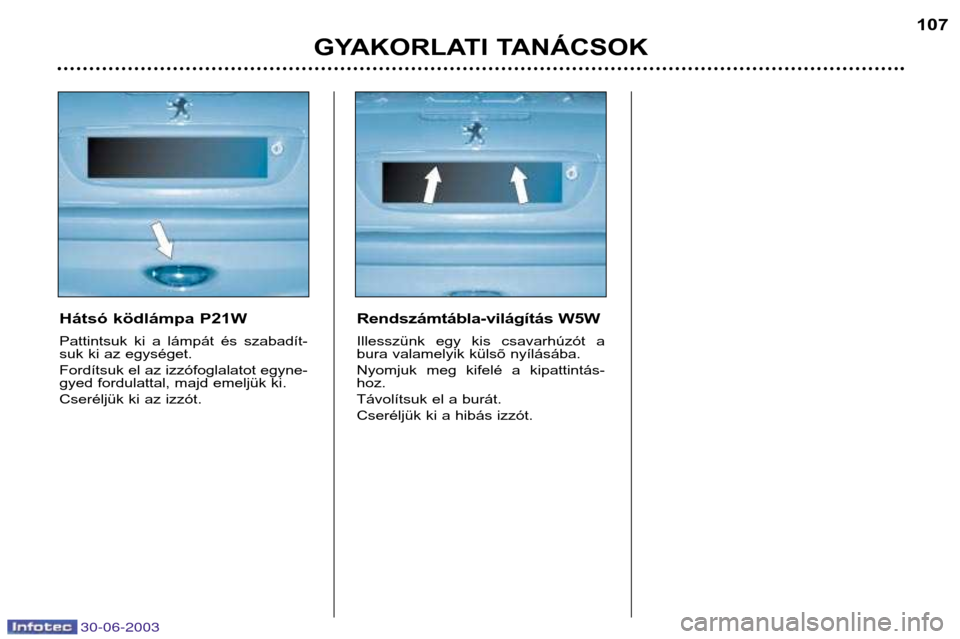

Hátsó ködlámpa P21W
Pattintsuk ki a lámpát és szabadít-
suk ki az egységet.
Fordítsuk el az izzófoglalatot egyne-
gyed fordulattal, majd emeljük ki.
Cseréljük ki az izzót. Rendszámtábla-világítás W5W
Illesszünk egy kis csavarhúzót a
bura valamelyik külsõ nyílásába.
Nyomjuk meg kifelé a kipattintás- hoz.
Távolítsuk el a burát.
Cseréljük ki a hibás izzót.

30-06-2003
GYAKORLATI TANÁCSOK
108

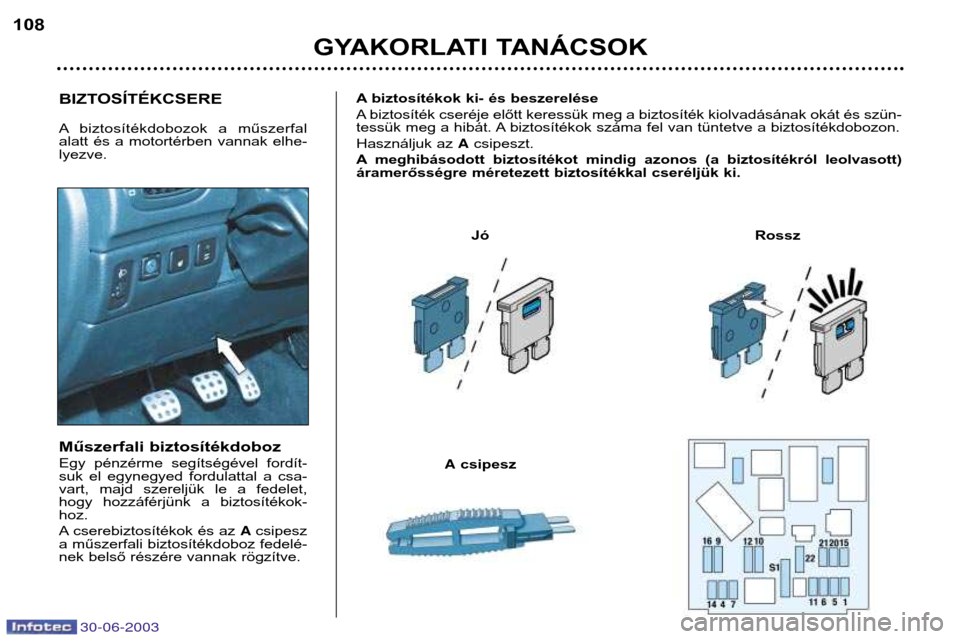

Műszerfali biztosítékdoboz
Egy pénzérme segítségével fordít-
suk el egynegyed fordulattal a csa-
vart, majd szereljük le a fedelet,
hogy hozzáférjünk a biztosítékok-hoz.
A cserebiztosítékok és az
Acsipesz
a műszerfali biztosítékdoboz fedelé-
nek belső részére vannak rögzítve. A biztosítékok ki- és beszerelése
A biztosíték cseréje előtt keressük meg a biztosíték kiolvadásának okát és szün-
tessük meg a hibát. A biztosítékok száma fel van tüntetve a biztosítékdobozon.
Használjuk az
Acsipeszt.
A meghibásodott biztosítékot mindig azonos (a biztosítékról leolvasott)
áramerősségre méretezett biztosítékkal cseréljük ki.
Jó Rossz
BIZTOSÍTÉKCSERE
A biztosítékdobozok a műszerfal
alatt és a motortérben vannak elhe-lyezve.
Acsipesz
