Page 2950 of 4500
Fig. 10: Inspecting Throttle Body Assy
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
a. Measure the resistance between the terminals.
STANDARD:
If the result is not as specified, replace the throttle body assy.
5.INSPECT ENGINE COOLANT TEMPERATURE SENSOR
Tester ConnectionConditionSpecified Condition
2 (M+) - 1 (M-)20°C (68°F)0.3 to 100 ohms
5 (VC) - 3 (E2)20°C (68°F)1.2 to 3.2 kohms
Page 2951 of 4500
Fig. 11: Inspecting Engine Coolant Temperature Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
a. Measure the resistance between the terminals.
Page 2955 of 4500

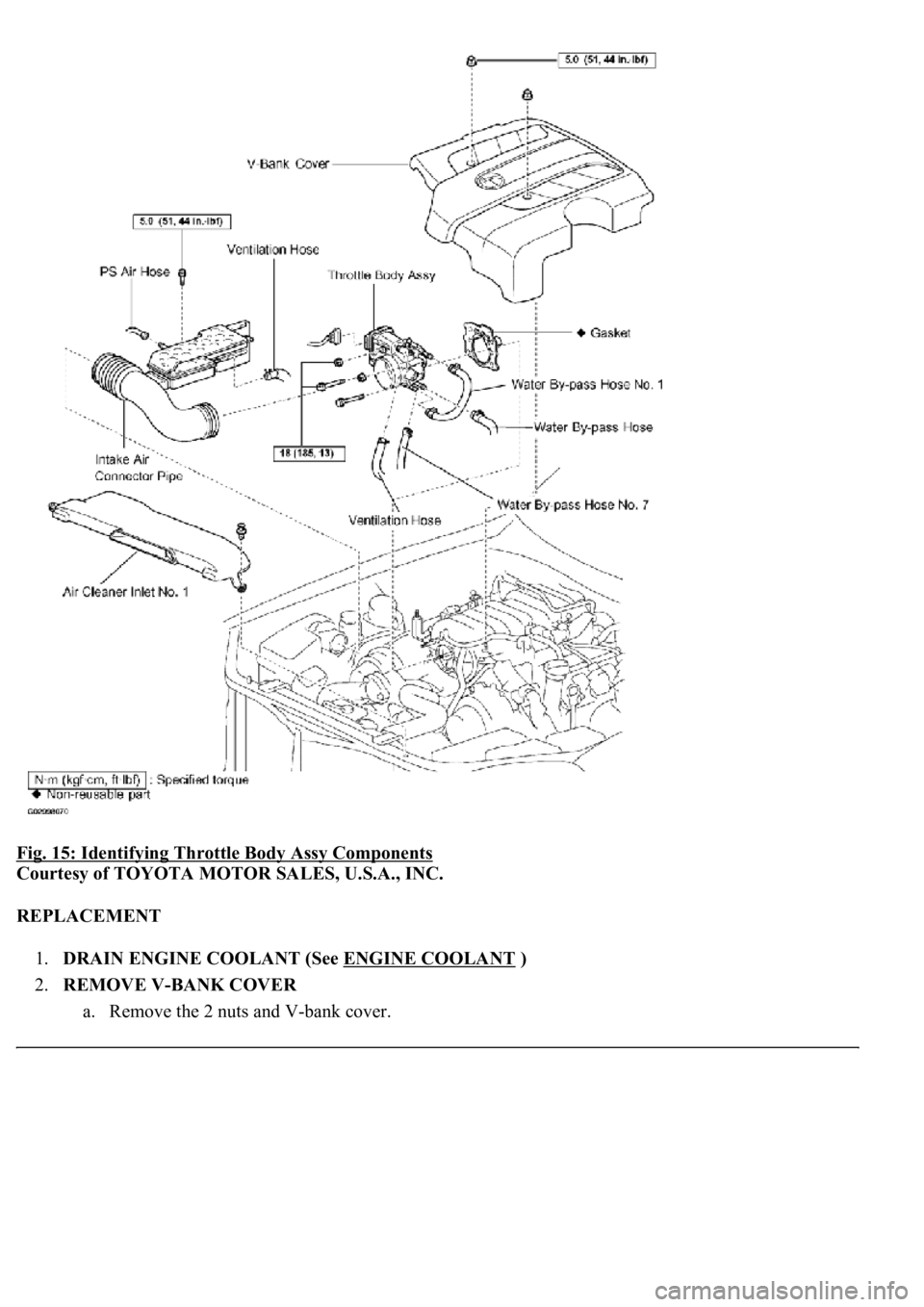

Fig. 15: Identifying Throttle Body Assy Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
REPLACEMENT
1.DRAIN ENGINE COOLANT (See ENGINE COOLANT
)
2.REMOVE V-BANK COVER
a. Remove the 2 nuts and V-
bank cover.
Page 2957 of 4500
Fig. 17: Installing Bolts, Nuts And Throttle Body And Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
a. Install a new gasket and the throttle body with the 2 bolts and 2 nuts.
Torque: 18 N.m (185 kgf.cm, 13 ft.lbf)
b. Connect the water bypass hose and water bypass hose No. 7.
c. Connect the connector.
7.INSTALL INTAKE AIR CONNECTOR PIPE
a. Install the intake air connector pipe with the bolt and 2 hose clamps.
Torque:
4.0 N.m (41 kgf.cm, 35 in..lbf) for hose clamp
5.0 N.m (51 kgf.cm, 44 in..lbf) for bolt
b. Connect the air hose and ventilation hose.
8.INSTALL AIR CLEANER INLET NO.1
9.INSTALL V-BANK COVER
Torque: 5.0 N.m (51 kgf.cm, 44 in..lbf)
10.REFILL ENGINE COOLANT (See ENGINE COOLANT
)
11.CHECK FOR ENGINE COOLANT LEAKS (See ON
-VEHICLE INSPECTION )
Page 2961 of 4500
REPLACEMENT
1.DRAIN ENGINE COOLANT (See ENGINE COOLANT
)
2.WORK FOR PREVENTING GASOLINE FROM SPILLING OUT (See PRECAUTION
)
3.DISCONNECT BATTERY NEGATIVE TERMINAL
4.REMOVE V-BANK COVER
5.REMOVE INTAKE AIR CONNECTOR PIPE
6.REMOVE THROTTLE BODY ASSY (See REPLACEMENT
)
7.REMOVE INTAKE MANIFOLD ASSY

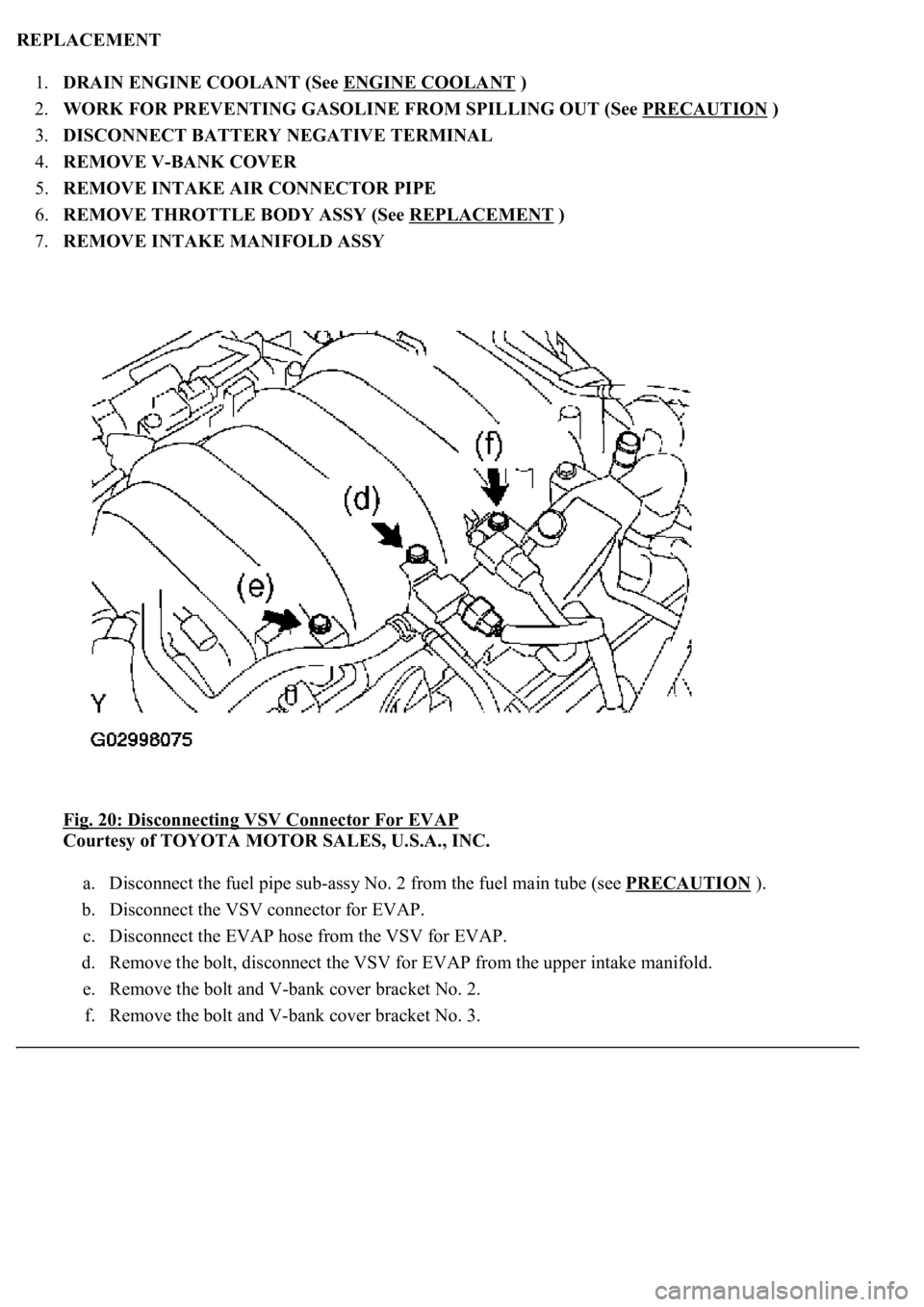

Fig. 20: Disconnecting VSV Connector For EVAP
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
a. Disconnect the fuel pipe sub-assy No. 2 from the fuel main tube (see PRECAUTION
).
b. Disconnect the VSV connector for EVAP.
c. Disconnect the EVAP hose from the VSV for EVAP.
d. Remove the bolt, disconnect the VSV for EVAP from the upper intake manifold.
e. Remove the bolt and V-bank cover bracket No. 2.
f. Remove the bolt and V-
bank cover bracket No. 3.
Page 2972 of 4500
16.REFILL ENGINE COOLANT (See ENGINE COOLANT )
17.CHECK FOR ENGINE COOLANT LEAKS (See ON
-VEHICLE INSPECTION )
COMPONENTS
Page 3279 of 4500
INSPECTION
1.INSPECT ENGINE COOLANT (See REPLACEMENT
)
2.INSPECT ENGINE OIL (See ON
-VEHICLE INSPECTION )
3.INSPECT BATTERY (See REPLACEMENT
)
4.INSPECT AIR CLEANER FILTER ELEMENT SUB-ASSY
5.INSPECT SPARK PLUG (See REPLACEMENT
)
6.INSPECT FAN AND GENERATOR V BELT
HINT:
Use of the automatic tensioner has made tension and flexibility measurements unnecessary.
a. Check that the indicator mark on the automatic tensioner is within range A as shown in the
illustration.
b. When the mark is out of the standard range, replace the V belt with a new one.
Page 3312 of 4500

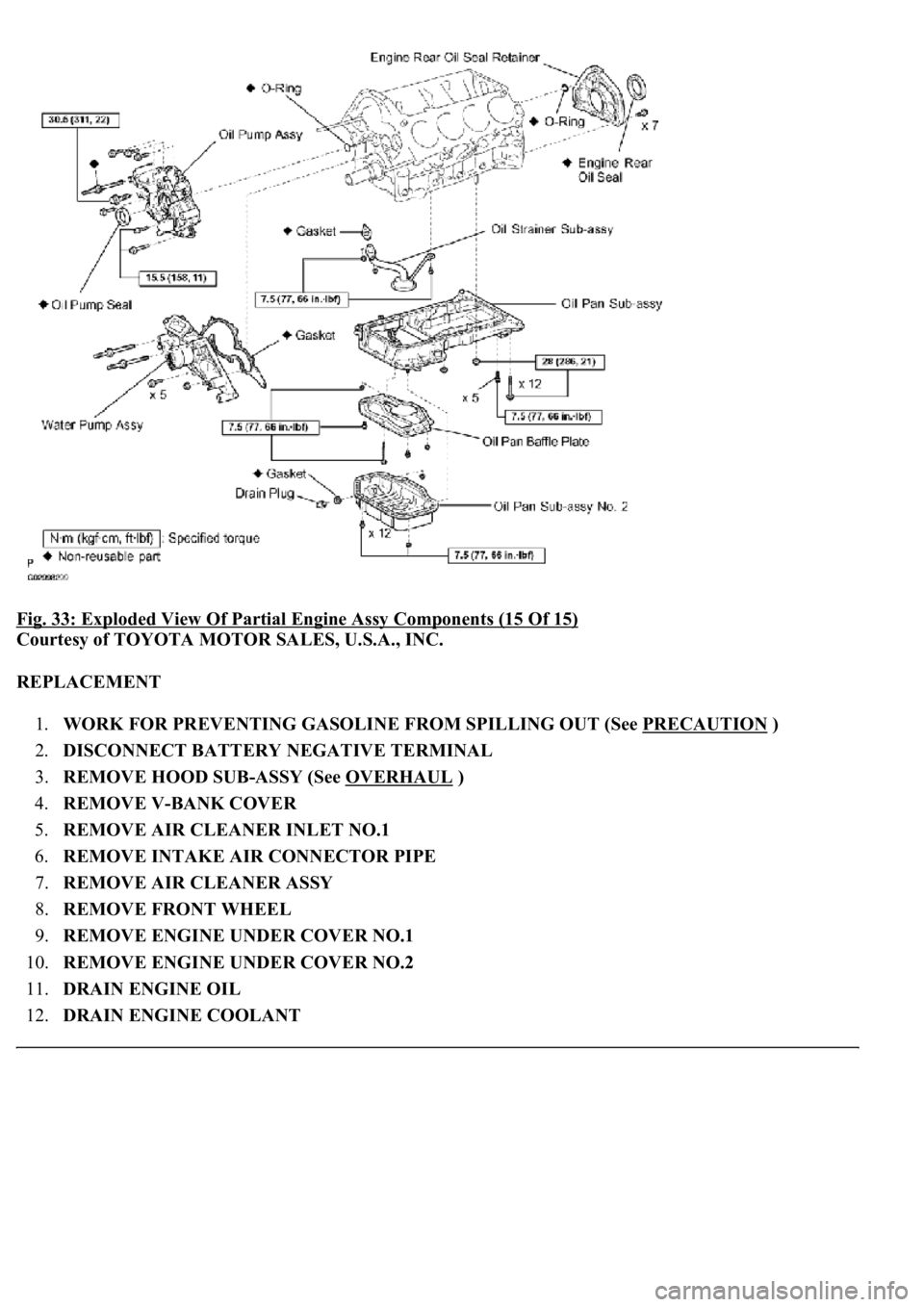

Fig. 33: Exploded View Of Partial Engine Assy Components (15 Of 15)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
REPLACEMENT
1.WORK FOR PREVENTING GASOLINE FROM SPILLING OUT (See PRECAUTION
)
2.DISCONNECT BATTERY NEGATIVE TERMINAL
3.REMOVE HOOD SUB-ASSY (See OVERHAUL
)
4.REMOVE V-BANK COVER
5.REMOVE AIR CLEANER INLET NO.1
6.REMOVE INTAKE AIR CONNECTOR PIPE
7.REMOVE AIR CLEANER ASSY
8.REMOVE FRONT WHEEL
9.REMOVE ENGINE UNDER COVER NO.1
10.REMOVE ENGINE UNDER COVER NO.2
11.DRAIN ENGINE OIL
12.DRAIN ENGINE COOLANT
