2003.5 Peugeot 206 CC Инструкция по эксплуатации (in Russian)

Сигнализатор бортовой системы
самодиагностики
двигателя
Загорается на несколько секунд при каждом
включении зажигания.
Загорание сигнализатора при работающем
двигателе свидетельствует о нарушении
работоспособности систем впрыска топлива,
зажигания или снижения токсичности.
Если сигнализатор мигает, это может привести к
выходу из строя каталитического нейтрализатора.
Срочно проконсультируйтесь на сервисной
станции ПЕЖО.
ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС
28
08-12-2003
Сигнализатор
включения стояночного
тормоза, падения уровня
тормозной жидкости и
неисправности электронного
регулятора тормозных сил (REF)
Связан с центральным сигнализатором
неисправности (STOP).
Сигнализатор горит :
-при включенном или не полностью
выключенном стояночном тормозе,
-при падении уровня тормозной жидкости в бачке
ниже допустимого предела (сигнализатор
остается во включенном состоянии и после
полного выключения стояночного тормоза),
-при неисправности электронного регулятора
тормозных сил, если загорается одновременно
с сигнализатором ABS.
В случае загорания сигнализатора немедленноостановитесь.
Проконсультируйтесь на сервисной станции ПЕЖО.
КОНТРОЛЬНЫЕ ПРИБОРЫ
Постоянно горящий или мигающий при
работающем двигателе сигнализатор
свидетельствует о какой-то неисправности в
соответствующей системе. Некоторые
сигнализаторы загораются в сопровождении
звукового зуммера и сообщения на
многофункциональном дисплее. Не игнорируйте
эти предупреждения. При первой же
возможности обратитесь на сервисную станцию
ПЕЖО. В случае загорания центрального
сигнализатора неисправности STOP в движении,
немедленно остановитесь, соблюдая при этом
все необходимые меры предосторожности.
Cигнализатор
неисправности
антиблокировочной
тормозной системы ( ABS)
Сигнализатор загорается на несколько секунд при
каждом включении зажигания.
Если сигнализатор не гаснет или загорается при
движении со скоростью выше 12 км/ч, это
свидетельствует о неисправности системы ABS.
При этом полностью сохраняется возможность
торможения автомобиля в обычном режиме с
использованием усилителя тормозов.
Загорание этого сигнализатора в сопровождении
зуммера и сообщения на многофункциональном дисплее
свидетельствует о неисправности в системе ABS.
Проконсультируйтесь на сервисной станции ПЕЖО.
Сигнализатор падения
давления и превышения
температуры масла в
двигателе
Связан с центральным сигнализатором
неисправности (STOP).
В случае загорания сигнализатора немедленно остановитесь.
Сигнализатор горит :
-при недостаточном давлении масла в
двигателе,
-при недостаточном уровне масла в системе
смазки двигателя. Доведите уровень масла донормы.
-при чрезмерно высокой температуре масла в
двигателе. Сигнализатор загорается в
сопровождении зуммера. Чтобы температура
масла понизилась, сбавьте скорость.
Проконсультируйтесь на сервисной станцииПЕЖО.
Центральный сигнализаторнеисправности
(STOP)
Связан с сигнализаторами :
-"недостаточное давление и превышение
температуры масла в двигателе",
-"не выключен стояночный тормоз", -"недостаточный уровень тормозной жидкости", -"неисправен электронный регулятор
тормозных сил".
Сигнализатор связан с контрольной лампой "Опасное
повышение температуры охлаждающей жидкости".
В случае мигания сигнализатора при работающем
двигателе немедленно остановитесь.
Проконсультируйтесь на сервисной станцииПЕЖО.

ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС29
Сигнализатор
фронтальных и боковых
подушек безопасности
Загорается на несколько секунд сразу после
включения зажигания.
Его загорание при работающем двигателе в
сопровождении зуммера и сообщения на
многофункциональном дисплее свидетельствует
о неисправности подушек безопасности.
Проконсультируйтесь на сервисной станцииПЕЖО.
Сигнализатор
непристегнутого ремнябезопасности*
Сигнализатор загорается при включении
зажигания, если водитель не пристегнул
ремень безопасности.
При движении со скоростью выше
20 км/ч и в течение двух минут сигнализатор
мигает в сопровождении увеличивающего
свою громкость зуммера. Он будет гореть до
тех пор, пока водитель не пристегнет свойремень.
Сигнализатор
минимального
уровня топлива
С момента загорания сигнализатора Вы
сможете проехать еще
не менее
50 километров (емкость топливного бака
около 47 литров).
Указатель температуры
охлаждающей жидкости
- положение стрелки в зоне (A)шкалы
соответствует нормальной температуре
двигателя,
- положение стрелки в зоне (B)шкалы
сигнализирует об опасном повышении
температуры. При этом мигает центральный
сигнализатор неисправности STOP.
При загорании сигнализатора
немедленно остановитесь.
Проконсультируйтесь на сервисной станцииПЕЖО.
* В зависимости от страны поставки автомобиля.
Сигнализатор
неисправности системы
динамической
стабилизации (ESP/ASR)
Сигнализатор загорается на несколько
секунд при каждом включении зажигания.
При движении с включенным двигателем он
загорается, когда система активируется.
При отключении системы сигнализатор горит
постоянно одновременно с сообщением на
многофункциональном дисплее.
Если сигнализатор системы горит постоянно
в движении с включенным двигателем,
обратитесь на сервисную станцию ПЕЖО.
Сигнализатор
отключенной подушкибезопасностипассажира*
Загорание этого сигнализатора в сопровождении
сообщения на многофункциональном дисплее
свидетельствует о том, что подушка
безопасности пассажира отключена.
Он будет гореть до тех пор, пока подушка
безопасности пассажира будет оставатьсяотключенной.
Во всех случаях, если этот индикатор мигает,
проконсультируйтесь на сервисной станцииПЕЖО.
Сигнализатор разряда
аккумуляторной батареи
Сигнализатора горит : -при отказе электрической цепи заряда
батареи,
- при ослаблении крепления клемм батареи
или стартера,
- при обрыве или ослаблении натяжения
ремня привода генератора,
- при отказе генератора.
Проконсультируйтесь на сервисной станцииПЕЖО.
08-12-2003

ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС29
Сигнализатор
фронтальных и боковых
подушек безопасности
Загорается на несколько секунд сразу после
включения зажигания.
Его загорание при работающем двигателе в
сопровождении зуммера и сообщения на
многофункциональном дисплее свидетельствует
о неисправности подушек безопасности.
Проконсультируйтесь на сервисной станцииПЕЖО.
Сигнализатор
непристегнутого ремнябезопасности*
Сигнализатор загорается при включении
зажигания, если водитель не пристегнул
ремень безопасности.
При движении со скоростью выше
20 км/ч и в течение двух минут сигнализатор
мигает в сопровождении увеличивающего
свою громкость зуммера. Он будет гореть до
тех пор, пока водитель не пристегнет свойремень.
Сигнализатор
минимального
уровня топлива
С момента загорания сигнализатора Вы
сможете проехать еще
не менее
50 километров (емкость топливного бака
около 47 литров).
Указатель температуры
охлаждающей жидкости
- положение стрелки в зоне (A)шкалы
соответствует нормальной температуре
двигателя,
- положение стрелки в зоне (B)шкалы
сигнализирует об опасном повышении
температуры. При этом мигает центральный
сигнализатор неисправности STOP.
При загорании сигнализатора
немедленно остановитесь.
Проконсультируйтесь на сервисной станцииПЕЖО.
* В зависимости от страны поставки автомобиля.
Сигнализатор
неисправности системы
динамической
стабилизации (ESP/ASR)
Сигнализатор загорается на несколько
секунд при каждом включении зажигания.
При движении с включенным двигателем он
загорается, когда система активируется.
При отключении системы сигнализатор горит
постоянно одновременно с сообщением на
многофункциональном дисплее.
Если сигнализатор системы горит постоянно
в движении с включенным двигателем,
обратитесь на сервисную станцию ПЕЖО.
Сигнализатор
отключенной подушкибезопасностипассажира*
Загорание этого сигнализатора в сопровождении
сообщения на многофункциональном дисплее
свидетельствует о том, что подушка
безопасности пассажира отключена.
Он будет гореть до тех пор, пока подушка
безопасности пассажира будет оставатьсяотключенной.
Во всех случаях, если этот индикатор мигает,
проконсультируйтесь на сервисной станцииПЕЖО.
Сигнализатор разряда
аккумуляторной батареи
Сигнализатора горит : -при отказе электрической цепи заряда
батареи,
- при ослаблении крепления клемм батареи
или стартера,
- при обрыве или ослаблении натяжения
ремня привода генератора,
- при отказе генератора.
Проконсультируйтесь на сервисной станцииПЕЖО.
08-12-2003

ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС
30
08-12-2003
Указатель температуры масла в
двигателе
При работающем двигателе прибор
показывает температуру масла :
-положение стрелки в зоне
(С)
соответствует нормальной температуремасла,
-положение стрелки в зоне (D)
свидетельствует об опасном
повышении температуры масла. Чтобы
температура масла понизилась,
сбавьте скорость автомобиля. Контроль исправности
Если индикаторы программ "
Sport"и
"Вождение по снегу" мигают в
сопровождении зуммера и сообщения на
многофункциональном дисплее, обратитесь
на сервисную станцию ПЕЖО. Индикатор "ВОЖДЕНИЕ ПОСНЕГУ"
Загорается при включении
программы
"ВОЖДЕНИЕ ПО
СНЕГУ ".
Индикатор
"SPORT"
Загорается при включении
программы спортивного стиля
вождения "SPORT".
Park
(Стоянка )
Reverse (Задний ход )
Neutral (Нейтраль )
Drive (Вождение )
Ручное переключение :
1 -я передача включена
2 -я передача включена
3 -я передача включена
4 -я передача включена
Индикатор положений селектора
режимов автоматической
коробки передач Индикаторы программ АКП

ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС31
08-12-2003
Дисплей панели приборов
После включения зажигания он последовательно выполняет три функции : -
указателя пробега до очередного технического обслуживания (см. соответствующий раздел),
- указателя уровня масла в двигателе,
- счетчика пробега : его показания можно прочитать после выключения зажигания, при открывании двери
водителя и при отпирании и запирании замков автомобиля еще в течение 30 секунд.
Указатель уровня масла в двигателе
После включения зажигания примерно на 10 секунд загорается указатель уровня масла вслед за указателем
пробега до очередного технического обслуживания. Максимальный уровень
Мигание шести сегментов указателя уровня масла и загорание сигнализатора " max",
подтвержденные контрольной проверкой при помощи щупа, свидетельствуют о
превышении максимального уровня, способном вывести двигатель из строя.
Срочно обратитесь на сервисную станцию ПЕЖО.
Недостаточный уровень
Мигание шести сегментов указателя уровня масла и высвечивание сообщения "min"
свидетельствуют о недостаточном уровне, способном вывести двигатель из строя.
Если нехватка масла подтверждается контрольной проверкой при помощи щупа,
обязательно доведите его уровень до нормы.
Неисправность электрического датчика уровня масла
Мигание шести сегментов сигнализатора свидетельствует о неисправности
электрического датчика уровня масла.
Если не принять меры, возможно серьезное повреждение двигателя.
Обратитесь на сервисную станцию ПЕЖО.
Показания щупа или электрического датчика будут точными, только если автомобиль установлен на
горизонтальной площадке и с момента остановки двигателя прошло не менее 10 минут.

ПРИБОРЫ УПРАВЛЕНИЯ ПЕЖО 206 СС
32
08-12-2003
АВАРИЙНАЯ СВЕТОВАЯ СИГНАЛИЗАЦИЯ
Нажмите на выключатель. При этом все
фонари указателей поворота начнут
мигать.
Аварийная световая сигнализация
может работать и при выключенном
зажигании.
Автоматическое включение
аварийной световойсигнализации*
В случае экстренного торможения и в
зависимости от скорости замедления на
автомобиле автоматически загораются
все фонари указателей поворота
одновременно. При первом же нажатии на
педаль акселератора они гаснут.
Их можно погасить нажатием на кнопку
на приборной панели.
* В зависимости от страны поставки
автомобиля.
Счетчик общего пробега
Нажатием на кнопку 1можно
попеременно выводить на дисплей
показания общего или дневного счетчиков
пробега.
Для установки дневного счетчика на
ноль выведите его показания на
дисплей, нажмите на кнопку 1и
удерживайте ее в нажатом положении
до появления нулей.
РЕГУЛЯТОР ПОДСВЕТКИ
ПРИБОРНОЙ ПАНЕЛИ
При включенном наружном освещении
нажмите на кнопку, чтобы интенсивность
подсветки приборной панели начала
изменяться. Когда яркость подсветки
достигнет минимального (или
максимального) значения, отпустите
кнопку, а затем нажмите ее снова, чтобы
увеличить (или уменьшить) яркость.
Когда яркость подсветки достигнет
желаемого значения, отпустите кнопку.

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 206 СС
33
08-12-2003
Настройка параметров
Удерживайте нажатой кнопку 1в
течение двух секунд, чтобы
получить возможность выполнитьнастройки.
При этом соответствующий
параметр начинает мигать :
настройку можно начинать. Затем
каждое нажатие на кнопку 1будет
приводить к вызову следующих
параметров для настройки :
- язык для информационных сообщений,
- единицы измерения скорости (км/ч или миль/ч),
- единицы измерения температуры (градусы Цельсия
или Фаренгейта),
- формат времени (12-ти или 24-х часовой формат),
- часы,
- минуты,
-год,
- месяц,
- число.
Краткое нажатие на кнопку 2
позволяет ступенчато изменять
выбранный параметр. При
длительном нажатии на кнопку 2
параметр будет непрерывноизменяться.
Если не предпринимать никаких
действий в течение 7 секунд,
дисплей вернется к исходному
состоянию, а измененные
параметры останутся в памяти.
Этот дисплей позволяет считывать
следующую информацию :
- время,
-дату,
- температуру окружающего воздуха (она мигает при появлении
вероятности гололеда),
- показатели работы автомагнитолы,
- контроль за открыванием дверей и крышек. Пиктограмма на дисплее
укажет, какая дверь не закрыта,
- кратковременные сообщения об аварийном состоянии (например :
"неполадки при заряде
аккумуляторной батареи"), или
информация (например : "мало
топлива в баке"), которые можно
стереть, нажимая на кнопки 1или 2,
- информацию бортового компьютера.
ДИСПЛЕЙ "В"

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 206 СС
34
08-12-2003

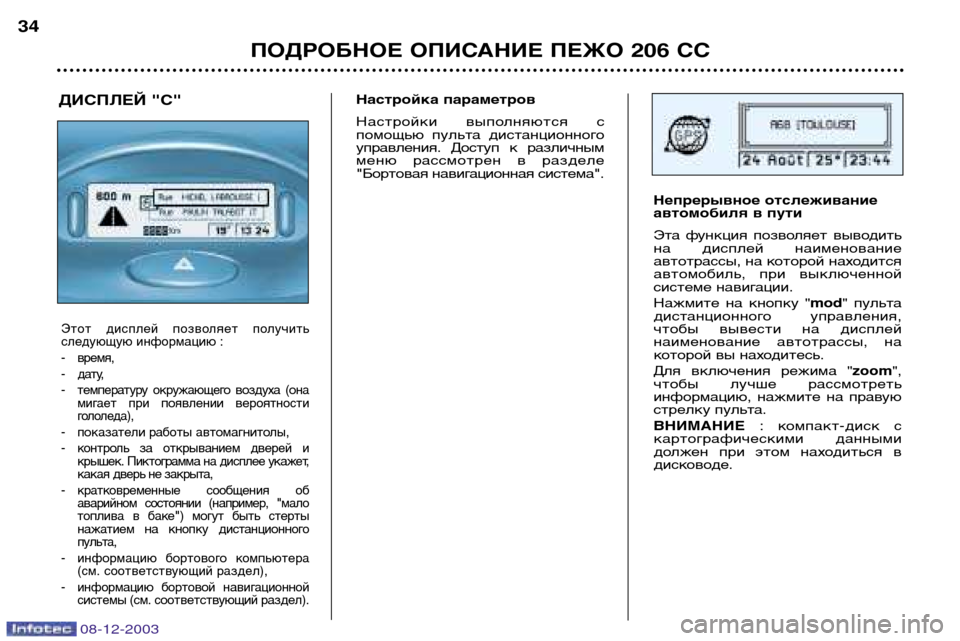

ДИСПЛЕЙ "С"Настройка параметров
Настройки выполняются с
помощью пульта дистанционного
управления. Доступ к различным
меню рассмотрен в разделе
"Бортовая навигационная система".
Непрерывное отслеживание
автомобиля в пути
Эта функция позволяет выводить
на дисплей наименование
автотрассы, на которой находится
автомобиль, при выключенной
системе навигации.
Нажмите на кнопку "mod " пульта
дистанционного управления,
чтобы вывести на дисплей
наименование автотрассы, на
которой вы находитесь.
Для включения режима "zoom ",
чтобы лучше рассмотреть
информацию, нажмите на правую
стрелку пульта. ВНИМАНИЕ : компакт-диск с
картографическими данными
должен при этом находиться в
дисководе.
Этот дисплей позволяет получить
следующую информацию :
- время,
-дату,
- температуру окружающего воздуха (она мигает при появлении вероятности
гололеда),
- показатели работы автомагнитолы,
- контроль за открыванием дверей и крышек. Пиктограмма на дисплее укажет,
какая дверь не закрыта,
- кратковременные сообщения об аварийном состоянии (например, "мало
топлива в баке") могут быть стерты
нажатием на кнопку дистанционного
пульта,
- информацию бортового компьютера (см. соответствующий раздел),
- информацию бортовой навигационной системы (см. соответствующий раздел).
