2003.5 Peugeot 206 CC Инструкция по эксплуатации (in Russian)

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
104
08-12-2003
ЗАМЕНА КОЛЕСА Установите автомобиль на твердой
горизонтальной и нескользкой
площадке.
 Включите стояночный тормоз,
первую или передачу заднего хода
(положение Рдля автоматической
коробки передач) и выключите
зажигание.
 Подложите тормозной башмак 2под
колесо, расположенное по диагонали
от заменяемого.

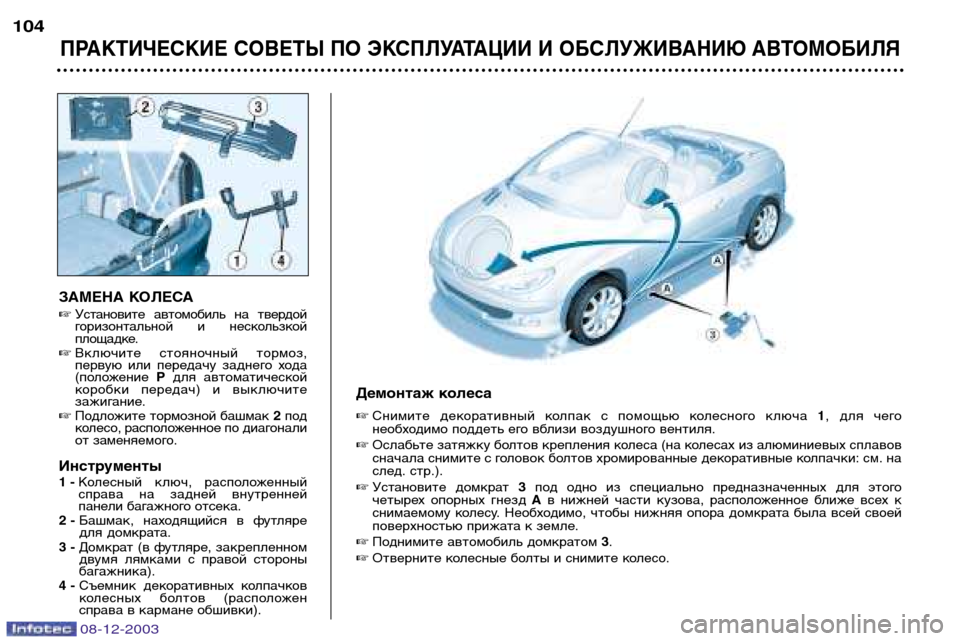

Инструменты
1 - Колесный ключ, расположенный
справа на задней внутренней
панели багажного отсека.
2 - Башмак, находящийся в футляре
для домкрата.
3 - Домкрат (в футляре, закрепленном
двумя лямками с правой стороны
багажника).
4 - Съемник декоративных колпачков
колесных болтов (расположен
справа в кармане обшивки). Демонтаж колеса
Снимите декоративный колпак с помощью колесного ключа 1, для чего
необходимо поддеть его вблизи воздушного вентиля.
 Ослабьте затяжку болтов крепления колеса (на колесах из алюминиевых сплавов
сначала снимите с головок болтов хромированные декоративные колпачки: см. на
след. стр.).
 Установите домкрат 3под одно из специально предназначенных для этого
четырех опорных гнезд Ав нижней части кузова, расположенное ближе всех к
снимаемому колесу. Необходимо, чтобы нижняя опора домкрата была всей своей
поверхностью прижата к земле.
 Поднимите автомобиль домкратом 3.
 Отверните колесные болты и снимите колесо.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
105
Монтаж колеса Установите колесо на место и вверните, не затягивая до конца, колесные болты
при помощи ключа 1.
 Опустите автомобиль и выньте домкрат 3.
 Затяните до конца болты крепления колеса при помощи ключа 1.
 Установите на место декоративный колпак, нажимая ладонью на его поверхность.
Начинайте с той части колпака, которая расположена вблизи воздушного вентиля.

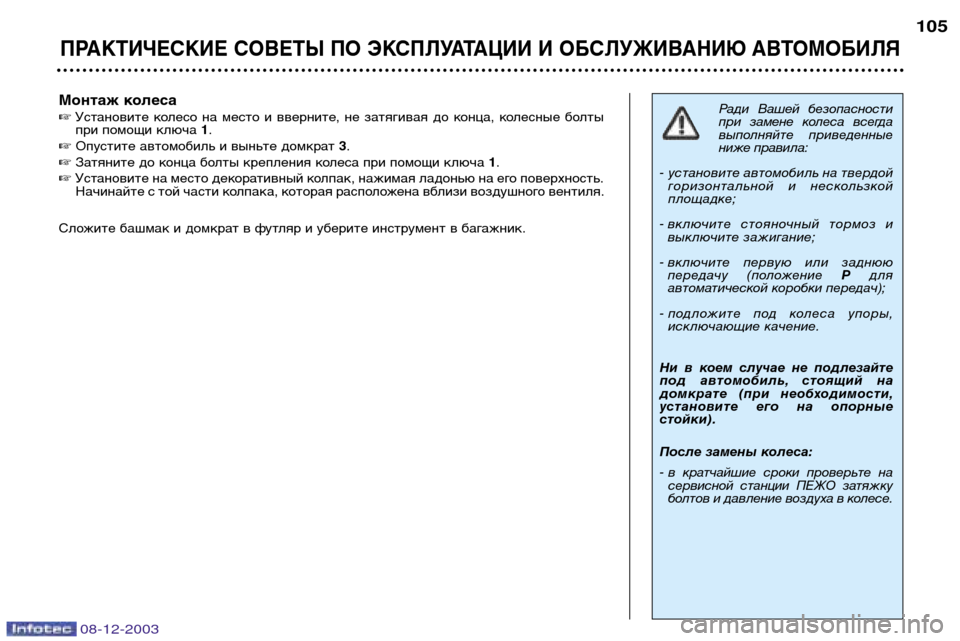

Сложите башмак и домкрат в футляр и уберите инструмент в багажник.Ради Вашей безопасности
при замене колеса всегда
выполняйте приведенные
ниже правила:
- установите автомобиль на твердой горизонтальной и нескользкойплощадке;
- включите стояночный тормоз и выключите зажигание;
- включите первую или заднюю передачу (положение Рдля
автоматической коробки передач);
- подложите под колеса упоры, исключающие качение.
Ни в коем случае не подлезайте
под автомобиль, стоящий на
домкрате (при необходимости,
установите его на опорныестойки).
После замены колеса:
- в кратчайшие сроки проверьте на сервисной станции ПЕЖО затяжку
болтов и давление воздуха в колесе.
08-12-2003

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
106
08-12-2003
ОСОБЕННОСТИ КОЛЕСНЫХ
ДИСКОВ ИЗ ЛЕГКОГО СПЛАВА
Декоративные колпачки
колесных болтов
Болты алюминиевого диска закрыты
хромированными колпачками.
Чтобы отвернуть болты, сначала
снимите с них колпачки при помощи
желтого съемника 4. Установка запасного колеса*
Если Ваш автомобиль оснащен
запасным колесом со штампованным
диском, то при его установке Вы
обнаружите, что шайбы болтов не
контактируют с ободом. Это
не
является дефектом . Запасное
колесо удерживается коническими
фасками болтов.
Установка зимних шин
Если Вы устанавливаете колеса с
зимними шинами на штампованных
дисках, то обязательно пользуйтесь
специальными болтами, которые
имеются в торговой сети ПЕЖО.
* В зависимости от модификации и страны поставки автомобиля. "Секретные болты",
предотвращающие кражу колес
Если на колесах Вашего автомобиля
установлены "антикражные" болты (по
одному на каждое колесо), прежде чем
снимать болт, необходимо снять с него
хромированный декоративный колпачок,
затем пластиковую крышку с помощьюсъемника
4, а затем нужно отвернуть болт
при помощи одной из двух специальных
втулок (расположенных в перчаточном
ящике) и колесного ключа 1.
Примечание : внимательно запишите код,
выгравированный на головке втулки для
отворачивания "секретного" болта. Это
позволит Вам получить дубликат втулки
на сервисной станции в случае ее потери.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
107
08-12-2003

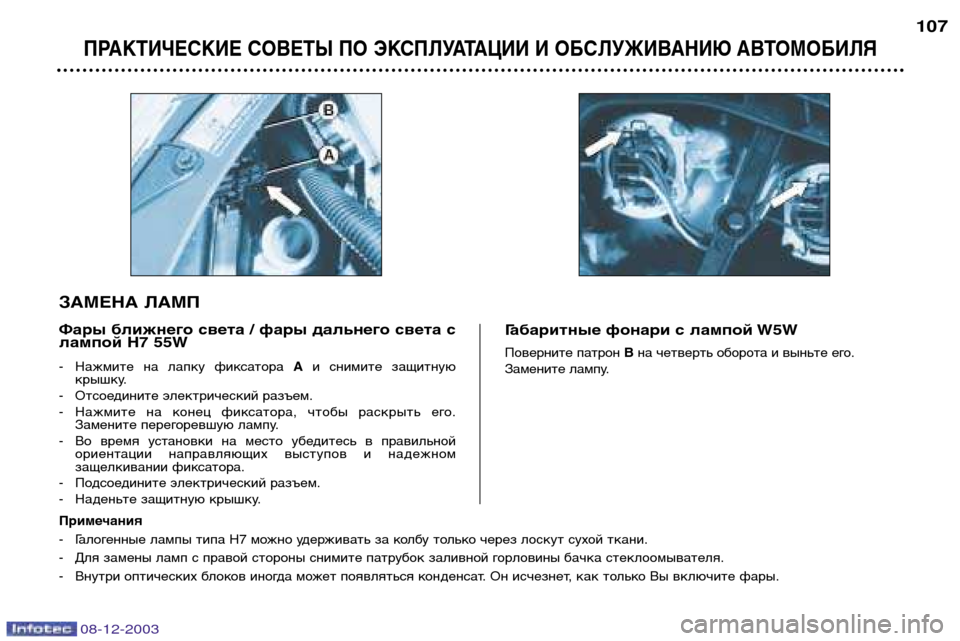

- Нажмите на лапку фиксатора Аи снимите защитную
крышку.
- Отсоедините электрический разъем.
- Нажмите на конец фиксатора, чтобы раскрыть его. Замените перегоревшую лампу.
- Во время установки на место убедитесь в правильной ориентации направляющих выступов и надежном
защелкивании фиксатора.
- Подсоедините электрический разъем.
- Наденьте защитную крышку.
ЗАМЕНА ЛАМП
Фары ближнего света / фары дальнего света с
лампой H7 55W Г
абаритные фонари с лампой W5W
Поверните патрон Вна четверть оборота и выньте его.
Замените лампу.
Примечания -Г алогенные лампы типа Н7 можно удерживать за колбу только через лоскут сухой ткани.
- Для замены ламп с правой стороны снимите патрубок заливной горловины бачка стеклоомывателя.
- Внутри оптических блоков иногда может появляться конденсат. Он исчезнет, как только Вы включите фары.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
108
08-12-2003

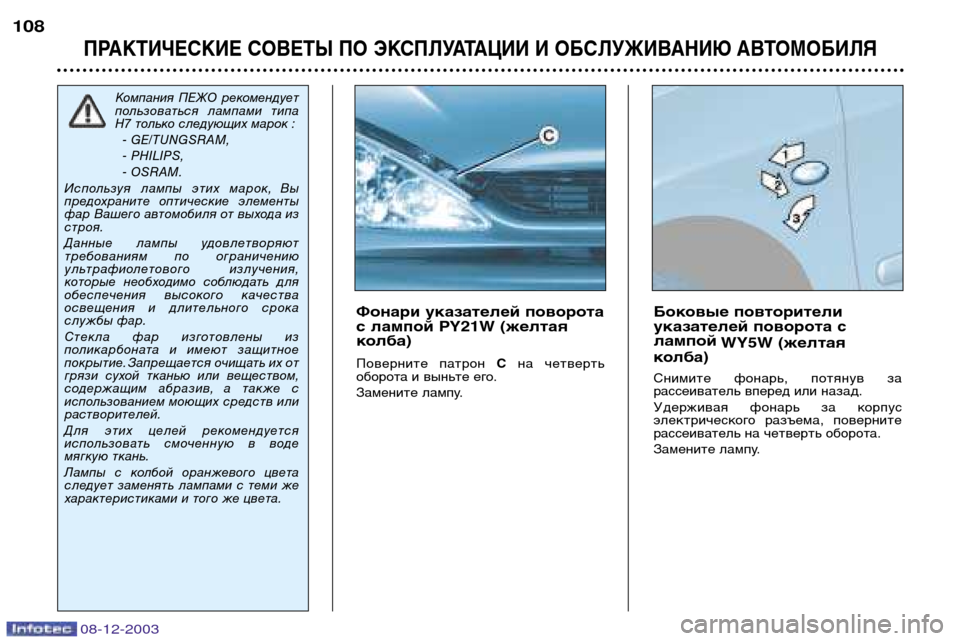

Фонари указателей поворота
с лампой PY21W (желтая
колба)
Поверните патрон Сна четверть
оборота и выньте его.
Замените лампу.
Боковые повторители
указателей поворота слампой WY5W (желтая
колба)
Снимите фонарь, потянув за
рассеиватель вперед или назад.
Удерживая фонарь за корпус
электрического разъема, поверните
рассеиватель на четверть оборота.
Замените лампу.
Компания ПЕЖО рекомендует
пользоваться лампами типа
Н7 только следующих марок :
- GE/TUNGSRAM,
- PHILIPS,
- OSRAM.
Используя лампы этих марок, Вы
предохраните оптические элементы
фар Вашего автомобиля от выхода изстроя.
Данные лампы удовлетворяют
требованиям по ограничению
ультрафиолетового излучения,
которые необходимо соблюдать для
обеспечения высокого качества
освещения и длительного срока
службы фар.
Стекла фар изготовлены из
поликарбоната и имеют защитное
покрытие. Запрещается очищать их от
грязи сухой тканью или веществом,
содержащим абразив, а также с
использованием моющих средств или
растворителей.
Для этих целей рекомендуется
использовать смоченную в воде
мягкую ткань.
Лампы с колбой оранжевого цвета
следует заменять лампами с теми же
характеристиками и того же цвета.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
108
08-12-2003
Фонари указателей поворота
с лампой PY21W (желтая
колба)
Поверните патрон Сна четверть
оборота и выньте его.
Замените лампу.
Боковые повторители
указателей поворота слампой WY5W (желтая
колба)
Снимите фонарь, потянув за
рассеиватель вперед или назад.
Удерживая фонарь за корпус
электрического разъема, поверните
рассеиватель на четверть оборота.
Замените лампу.
Компания ПЕЖО рекомендует
пользоваться лампами типа
Н7 только следующих марок :
- GE/TUNGSRAM,
- PHILIPS,
- OSRAM.
Используя лампы этих марок, Вы
предохраните оптические элементы
фар Вашего автомобиля от выхода изстроя.
Данные лампы удовлетворяют
требованиям по ограничению
ультрафиолетового излучения,
которые необходимо соблюдать для
обеспечения высокого качества
освещения и длительного срока
службы фар.
Стекла фар изготовлены из
поликарбоната и имеют защитное
покрытие. Запрещается очищать их от
грязи сухой тканью или веществом,
содержащим абразив, а также с
использованием моющих средств или
растворителей.
Для этих целей рекомендуется
использовать смоченную в воде
мягкую ткань.
Лампы с колбой оранжевого цвета
следует заменять лампами с теми же
характеристиками и того же цвета.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
109

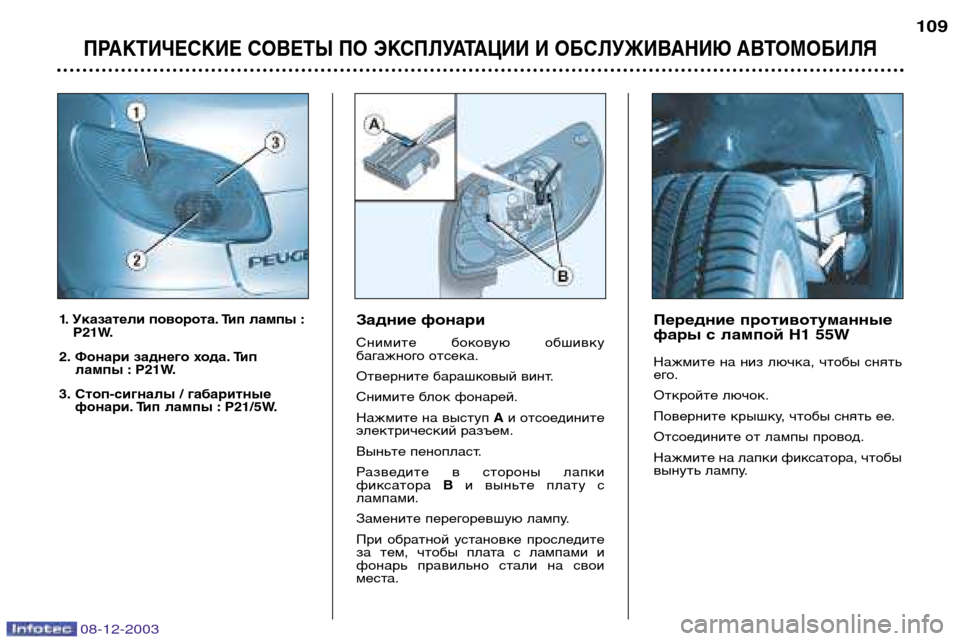

Задние фонари
Снимите боковую обшивку
багажного отсека.
Отверните барашковый винт.
Снимите блок фонарей.
Нажмите на выступ Aи отсоедините
электрический разъем.
Выньте пенопласт.
Разведите в стороны лапки
фиксатора Ви выньте плату с
лампами.
Замените перегоревшую лампу.
При обратной установке проследите
за тем, чтобы плата с лампами и
фонарь правильно стали на свои
места.
1. Указатели поворота. Тип лампы :
P21W.
2. Фонари заднего хода. Тип лампы : P21W.
3. Стоп-сигналы / габаритные фонари. Тип лампы : P21/5W.
Передние противотуманные
фары с лампой Н1 55W
Нажмите на низ лючка, чтобы снять
его.
Откройте лючок.
Поверните крышку, чтобы снять ее.
Отсоедините от лампы провод.
Нажмите на лапки фиксатора, чтобы
вынуть лампу.
08-12-2003

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
110
08-12-2003
Задний противотуманный
фонарь с лампой P21W
Освободите фиксаторы и снимите фонарь.
Поверните патрон на четверть
оборота и выньте его.
Замените лампу.Фонарь освещения заднего
номерного знака с лампойW5W
Снимите рассеиватель, поддев его с
двух сторон небольшой отверткой.
Вставьте тонкую отвертку в одно из
наружных отверстий рассеивателя.
Протолкните его наружу, чтобы
снять его с фиксаторов.
Снимите рассеиватель.
Замените перегоревшую лампу.
