2002 YAMAHA YZF-R1 Manuale de Empleo (in Spanish)

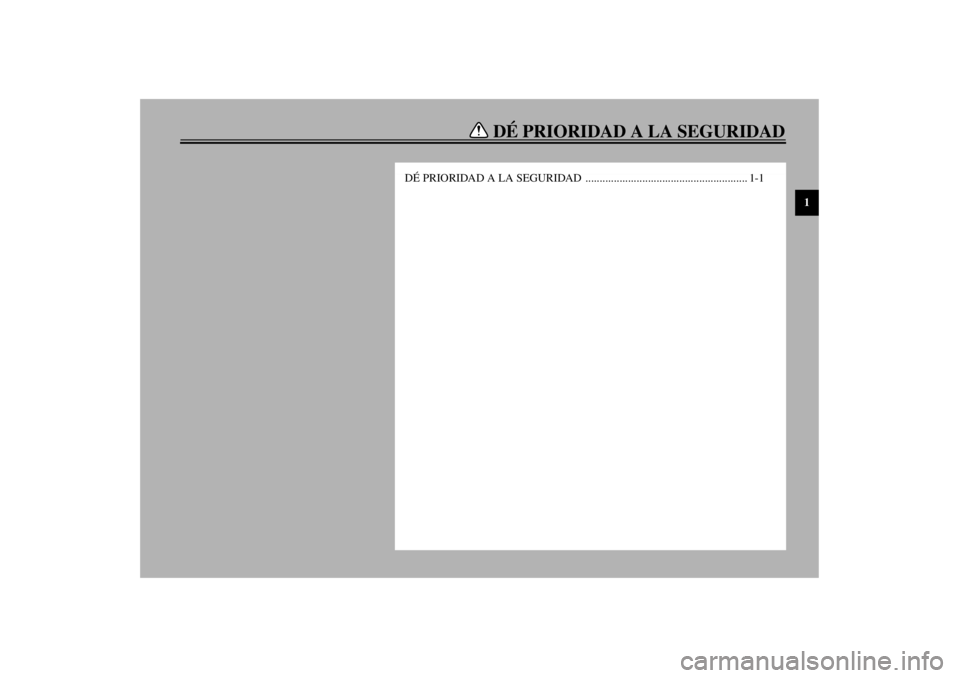

DÉ PRIORIDAD A LA SEGURIDAD
1
DÉ PRIORIDAD A LA SEGURIDAD ......................................................... 1-1
S_5pw.book Page 1 Friday, December 7, 2001 2:36 PM

1
1-1
SAU00021
1-DÉ PRIORIDAD A LA SEGURIDAD
Las motocicletas son unos vehículos fascinantes que pueden proporcionarle una insuperable sensación de poder
y libertad. No obstante, imponen asimismo ciertos límites que se deben aceptar; ni siquiera la mejor motocicleta
puede ignorar las leyes de la física.
Un cuidado y mantenimiento regulares resultan esenciales para preservar el valor y el estado de funcionamiento
de la motocicleta. Además, lo que es cierto para la motocicleta lo es también para el conductor: las buenas
prestaciones dependen de si uno está en buena forma. Conducir bajo los efectos de fármacos y alcohol queda,
naturalmente, descartado. Los conductores de motocicletas—más que los conductores de coches—deben
encontrarse siempre en sus mejores condiciones mentales y físicas. Bajo los efectos del alcohol, incluso en
cantidades pequeñas, existe una tendencia a correr riesgos.
Una vestimenta protectora es tan esencial para el conductor de una motocicleta como los cinturones de seguridad
para el conductor y pasajeros de un coche. Lleve siempre un traje completo para motocicleta (ya sea de cuero, de
materiales sintéticos resistentes a los desgarros, con protectores), botas fuertes, guantes para motocicleta y un
casco que se ajuste correctamente. Una vestimenta óptima, sin embargo, no debe hacer que se relaje la atención.
Aunque los cascos y trajes completos, en particular, crean una ilusión de seguridad y protección totales, los
motoristas siempre son vulnerables. Los conductores que carecen de autocontrol corren el riesgo de ir demasiado
rápido y de tentar la suerte. Ello resulta todavía más peligroso en tiempo húmedo. El buen motorista conduce con
seguridad, previsiblemente y a la defensiva—Evitando todos los peligros, incluidos los causados por otros.
¡Disfrute de la conducción!
S_5pw.book Page 1 Friday, December 7, 2001 2:36 PM

DESCRIPCIÓN
2
Izquierda ......................................................................................................... 2-1
Derecha........................................................................................................... 2-2
Mandos e instrumentos................................................................................... 2-3
S_5pw.book Page 1 Friday, December 7, 2001 2:36 PM

2-1
2
SAU00026
2-DESCRIPCIÓN Izquierda1. Caja de fusibles (página 6-35)
2. Tornillo de ajuste del hidráulico de compresión de la horquilla delantera (página 3-20)
3. Tornillo de ajuste de extensión de la horquilla delantera (página 3-20)
4. Tornillo de ajuste de la precarga del muelle de la horquilla delantera (página 3-19)
5. Depósito del líquido de freno delantero (página 6-26)
6. Tornillo de tope del acelerador (página 6-18)
7. Regulador de precarga del muelle del conjunto del amortiguador (página 3-21)
8. Tornillo de ajuste del hidráulico de compresión del conjunto amortiguador (página 3-22)
9. Juego de herramientas del propietario (página 6-1)
10. Tornillo de ajuste de extensión del conjunto amortiguador (página 3-22)
11. Tornillo de drenaje del aceite del motor (página 6-10)
12. Cartucho del filtro de aceite del motor (página 6-10)
S_5pw.book Page 1 Friday, December 7, 2001 2:36 PM

DESCRIPCIÓN
2-2
2
Derecha13. Soportes de la correa del equipaje (página 3-23)
14. Portacascos (página 3-18)
15. Fusible principal (página 6-35)
16. Fusible de la inyección electrónica de
gasolina (página 6-35)
17. Batería(página 6-33)
18. Depósito del líquido de freno trasero (página 6-26)19. Filtro de aire (página 6-16)
20. Tapón del radiador (página 6-13)
21. Depósito de líquido refrigerante (página 6-12)
22. Mirilla de control del nivel de aceite del
motor (página 6-9)
23. Tapón de llenado de aceite de motor (página 6-9)
S_5pw.book Page 2 Friday, December 7, 2001 2:36 PM

DESCRIPCIÓN
2-3
2

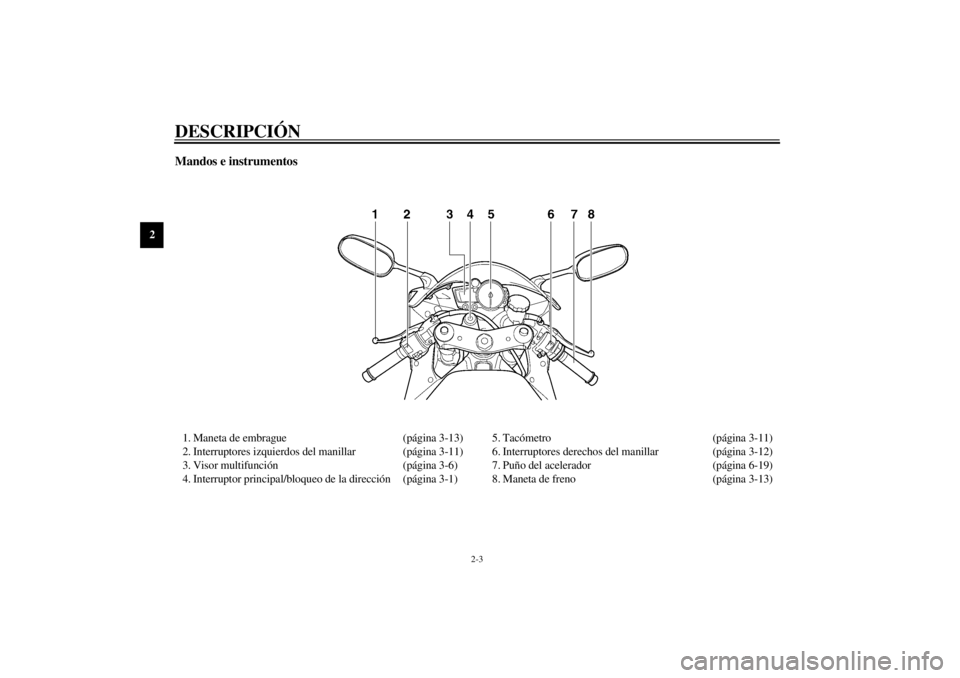

Mandos e instrumentos1. Maneta de embrague (página 3-13)
2. Interruptores izquierdos del manillar (página 3-11)
3. Visor multifunción(página 3-6)
4. Interruptor principal/bloqueo de la dirección(página 3-1)5. Tacómetro (página 3-11)
6. Interruptores derechos del manillar (página 3-12)
7. Puño del acelerador (página 6-19)
8. Maneta de freno (página 3-13)
S_5pw.book Page 3 Friday, December 7, 2001 2:36 PM

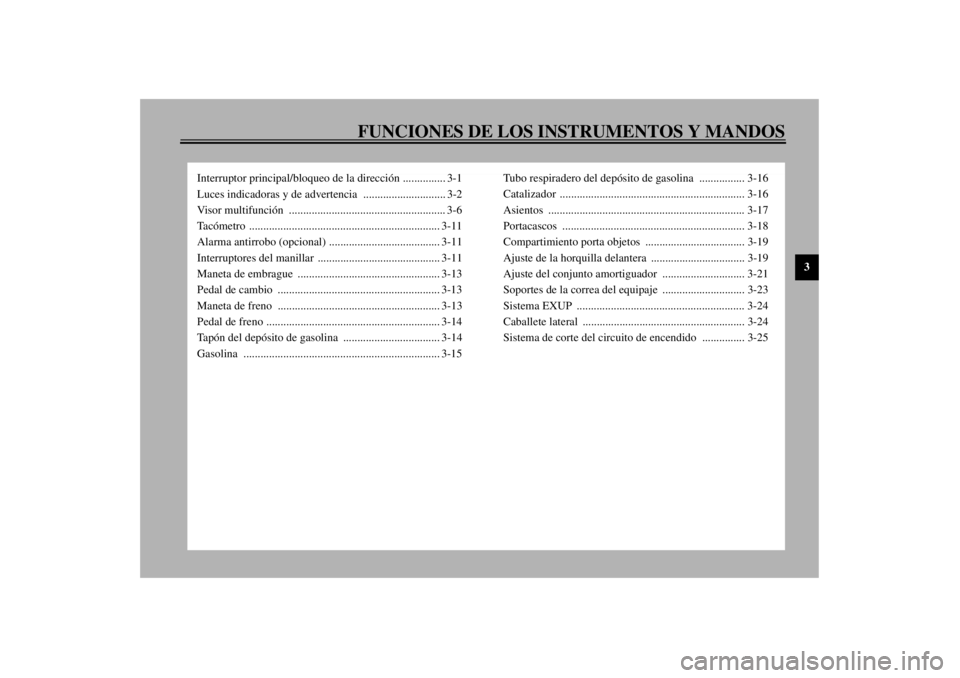

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
Interruptor principal/bloqueo de la dirección ............... 3-1
Luces indicadoras y de advertencia ............................. 3-2
Visor multifunción ....................................................... 3-6
Ta cómetro ................................................................... 3-11
Alarma antirrobo (opcional) ....................................... 3-11
Interruptores del manillar ........................................... 3-11
Maneta de embrague .................................................. 3-13
Pedal de cambio ......................................................... 3-13
Maneta de freno ......................................................... 3-13
Pedal de freno ............................................................. 3-14
Ta pón del depósito de gasolina .................................. 3-14
Gasolina ..................................................................... 3-15Tubo respiradero del depósito de gasolina ................ 3-16
Catalizador ................................................................. 3-16
Asientos ..................................................................... 3-17
Portacascos ................................................................ 3-18
Compartimiento porta objetos ................................... 3-19
Ajuste de la horquilla delantera ................................. 3-19
Ajuste del conjunto amortiguador ............................. 3-21
Soportes de la correa del equipaje ............................. 3-23
Sistema EXUP ........................................................... 3-24
Caballete lateral ......................................................... 3-24
Sistema de corte del circuito de encendido ............... 3-25
S_5pw.book Page 1 Friday, December 7, 2001 2:36 PM

3-1
3
SAU00027
3-FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU00029

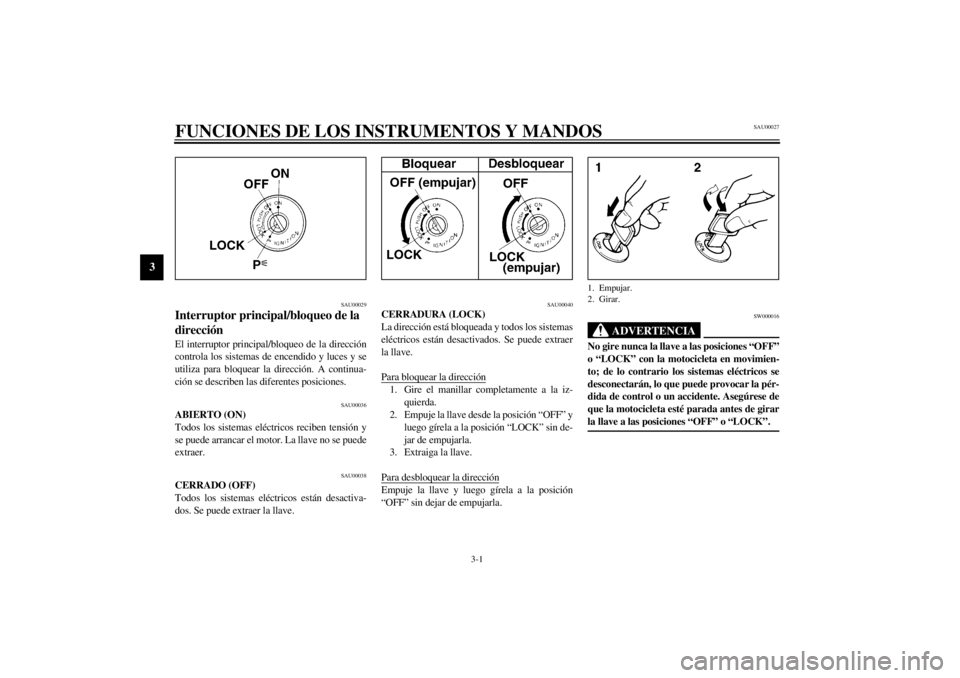

Interruptor principal/bloqueo de la
dirección El interruptor principal/bloqueo de la dirección
controla los sistemas de encendido y luces y se
utiliza para bloquear la dirección. A continua-
ción se describen las diferentes posiciones.
SAU00036
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión y
se puede arrancar el motor. La llave no se puede
extraer.
SAU00038
CERRADO (OFF)
Todos los sistemas eléctricos están desactiva-
dos. Se puede extraer la llave.
SAU00040
CERRADURA (LOCK)
La dirección está bloqueada y todos los sistemas
eléctricos están desactivados. Se puede extraer
la llave.
Para bloquear la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave desde la posición “OFF” y
luego gírela a la posición “LOCK” sin de-
jar de empujarla.
3. Extraiga la llave.
Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
SW000016
ADVERTENCIA
_ No gire nunca la llave a las posiciones “OFF”
o “LOCK” con la motocicleta en movimien-
to; de lo contrario los sistemas eléctricos se
desconectarán, lo que puede provocar la pér-
dida de control o un accidente. Asegúrese de
que la motocicleta esté parada antes de girar
la llave a las posiciones “OFF” o “LOCK”. _ 1. Empujar.
2. Girar.
