Wichtige Fahr- und Bedienungshinweise
5-2
5
HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als zehn Sekunden) betätigt werden. _
GCA00045
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! _HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _
GAU00423
Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.

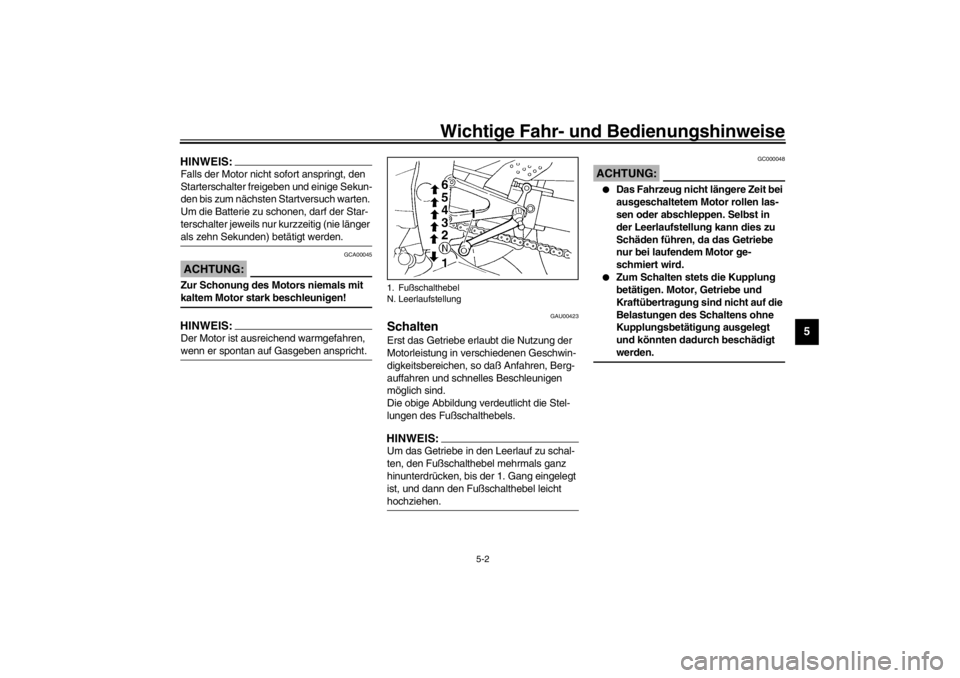

Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. _
GC000048
ACHTUNG:_

Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in
der Leerlaufstellung kann dies zu
Schäden führen, da das Getriebe
nur bei laufendem Motor ge-
schmiert wird.


Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
_
1. Fußschalthebel
N. Leerlaufstellung
G_5pw.book Page 2 Friday, December 7, 2001 2:09 PM

Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU02937
Empfohlene Schaltpunkte
(nur CH)Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-02GHINWEIS:_ Wenn direkt um zwei Stufen vom 5. in den
3. Gang hinuntergeschaltet werden soll,
das Motorrad zuerst auf eine Geschwindig-
keit von 35 km/h abbremsen. _
GAU03952
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.

Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.


Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.


Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.


Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
Schaltpunkt
(km/h)
1. Gang→
2. Gang
2. Gang→
3. Gang
3. Gang→
4. Gang
4. Gang→
5. Gang
5. Gang→
6. Gang20
30
40
50
60
G_5pw.book Page 3 Friday, December 7, 2001 2:09 PM

Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU03172*
0–1.000 km
Dauerdrehzahlen über 6.000 U/min vermei-
den.
1.000–1.600 km
Dauerdrehzahlen über 7.000 U/min vermei-
den.
GC000052*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:_

Drehzahlen im roten Bereich grund-
sätzlich vermeiden.


Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
vom YAMAHA-Händler überprüfen
lassen.
_
HINWEIS:_ Die während und nach der Einfahrzeit auf-
tretende thermisch bedingte Verfärbung
des Titan-Schalldämpfers und dessen Ein-
gangrohres ist normal und kann nicht ent-
fernt werden. _
GAU00461
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
_

Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.


Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
_
GC000062
ACHTUNG:_ Das warmgefahrene Fahrzeug niemals
an Orten abstellen, wo Feuergefahr
herrscht, wie z. B. in der Nähe von Gras
oder anderen leicht entzündbaren Stof-
fen. _
G_5pw.book Page 4 Friday, December 7, 2001 2:09 PM

G_5pw.book Page 5 Friday, December 7, 2001 2:09 PM

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Verkleidungsteile und Abdeckungen abnehmen
und montieren .................................................... 6-5
Zündkerzen prüfen ............................................... 6-8
Motoröl und Ölfilter .............................................. 6-9
Kühlsystem ........................................................ 6-12
Luftfiltereinsatz erneuern ................................... 6-16
Leerlaufdrehzahl einstellen ................................ 6-18
Gaszugspiel einstellen ....................................... 6-19
Ventilspiel einstellen .......................................... 6-19
Reifen prüfen ..................................................... 6-19
Räder ................................................................. 6-22
Kupplungshebel-Spiel einstellen ........................ 6-23
Fußbremshebel-Position einstellen .................... 6-24
Hinterrad-Bremslichtschalter einstellen ............. 6-24
Bremsbeläge prüfen .......................................... 6-25
Bremsflüssigkeitsstand prüfen ........................... 6-26
Bremsflüssigkeit wechseln ................................. 6-27
Antriebsketten-Durchhang ................................. 6-27
Antriebskette schmieren .................................... 6-29Bowdenzüge prüfen und schmieren .................. 6-29
Gaszug und -drehgriff prüfen und schmieren .... 6-30
Handbrems- und Kupplungshebel prüfen und
schmieren ......................................................... 6-30
Fußbremshebel schmieren ............................... 6-31
Seitenständer prüfen und schmieren ................ 6-31
Teleskopgabel prüfen ........................................ 6-31
Lenkung prüfen ................................................. 6-32
Radlager prüfen und warten ............................. 6-33
Batterie warten .................................................. 6-33
Sicherung wechseln .......................................... 6-35
Rücklicht-/Bremslichtlampe ............................... 6-37
Blinkerlampe auswechseln ................................ 6-37
Kennzeichenleuchten-Lampe auswechseln ...... 6-38
Motorrad aufbocken .......................................... 6-39
Vorderrad .......................................................... 6-39
Hinterrad ........................................................... 6-42
Fehlersuche ...................................................... 6-44
Fehlersuchdiagramme ...................................... 6-45
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

6-1
6
tGAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb ange-
sehen werden. Je nach Wetterbedingun-
gen, Belastung und Einsatzgebiet können
in Abweichung des regelmäßigen War-
tungsplans kürzere Intervalle notwendig

werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU04223

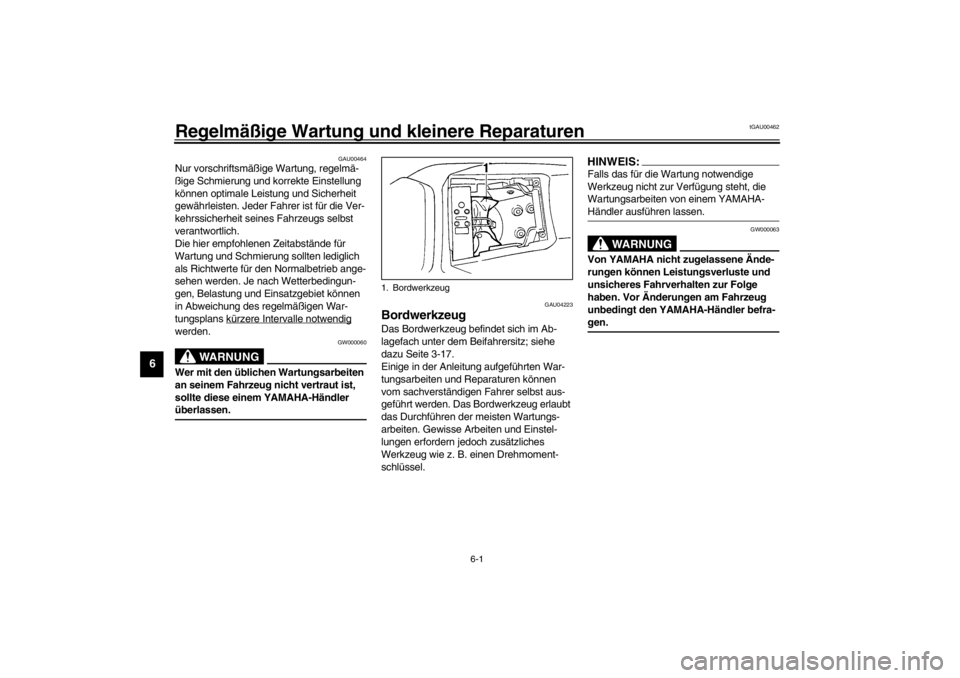

Bordwerkzeug Das Bordwerkzeug befindet sich im Ab-
lagefach unter dem Beifahrersitz; siehe
dazu Seite 3-17.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug erlaubt
das Durchführen der meisten Wartungs-
arbeiten. Gewisse Arbeiten und Einstel-
lungen erfordern jedoch zusätzliches
Werkzeug wie z. B. einen Drehmoment-
schlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge
haben. Vor Änderungen am Fahrzeug
unbedingt den YAMAHA-Händler befra-
gen. _
1. Bordwerkzeug
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_

Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.


Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_CP-03GNr.
Bezeichnung
AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
1
*Kraftstoffleitung
Kraftstoffschläuche auf Risse und Beschädigung prüfen.√√√√ √
2
*Zündkerzen
Zustand prüfen.
Reinigen und Elektrodenabstand einstellen.√√
Erneuern.√√
3
*Ventilspiel
Kontrollieren.
Einstellen.Alle 40.000 km
4
Luftfiltereinsatz
Erneuern.√
5
Kupplung
Funktion prüfen.
Seilzug einstellen.√√√√√
6
*Vorderradbremse
Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.) √√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
7
*Hinterradbremse
Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.)√√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8
*Bremsschläuche
Auf Rißbildung und Beschädigung prüfen.√√√√ √
Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
9
*Räder
Auf Schlag und Beschädigung prüfen.√√√√
G_5pw.book Page 2 Friday, December 7, 2001 2:09 PM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
10
*Reifen
Auf Beschädigung prüfen und Profiltiefe kontrollieren.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.√√√√ √
11
*Radlager
Auf Schwergängigkeit und Beschädigung prüfen.√√√√
12
*Schwingenlager
Funktion und Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50.000 km
13
Antriebskette
Kettendurchhang kontrollieren.
Sicherstellen, daß das Hinterrad korrekt ausgerichtet ist.
Reinigen und schmieren.Alle 1.000 km sowie nach jeder Fahrzeugwäsche
und Fahrt im Regen
14
*Lenkkopflager
Auf Schwergängigkeit prüfen und Spiel kontrollieren.√√√√√
Mit Lithiumseifenfett schmieren. 20.000 km
15
*Schraubverbindungen am
Fahrwerk
Alle Schrauben und Muttern auf festen Sitz prüfen.√√√√ √
16
Seitenständer-Klapp-
mechanismus
Funktion prüfen.
Schmieren.√√√√ √
17
*Seitenständerschalter
Funktion prüfen.√√√√√ √
18
*Teleskopgabel
Funktion und auf Undichtigkeit prüfen.√√√√
19
*Federbein
Funktion und Stoßdämpfer auf Undichtigkeit prüfen.√√√√
20
*Umlenkhebel- und
Übertragungshebel-
Drehpunkte
Funktion prüfen.√√√√
21
*EinspritzanlageLeerlaufdrehzahl und Synchronisation prüfen.√√√√√ √
22Motoröl
Wechseln.
Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√√√√ √
23
Ölfilterpatrone
Erneuern.√√√
24
*Kühlsystem
Flüssigkeitsstand kontrollieren und Fahrzeug auf
Undichtigkeit prüfen.√√√√ √
Wechseln. Alle3Jahre Nr.
Bezeichnung
AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
G_5pw.book Page 3 Friday, December 7, 2001 2:09 PM
