Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches Gefühl von Freiheit
und Stärke. Allerdings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen.
Selbst das beste Motorrad kann die physikalischen Gesetze nicht außer Kraft setzen.
Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung
unerläßlich. Und was für das Fahrzeug gilt, trifft auch für den Fahrer zu: Nur gesund, ausgeschlafen
und absolut fit sind wir in der Lage, unser Fahrzeug zu beherrschen. Medikamente, Aufputschmittel
und Alkohol sind selbstverständlich tabu. Beim Zweirad kommt es – noch mehr als beim Auto – darauf
an, daß der Fahrer jederzeit in absoluter Höchstform ist. Durch Alkohol steigt die Risikobereitschaft
stark an. Deshalb ist er auch bereits in kleinen Mengen gefährlich.
Optimale Schutzkleidung gehört zweifellos zum Motorradfahren wie der Sicherheitsgurt zum Auto-
fahren. Ein vollständiger Schutzanzug (Lederkombi oder zerreißfester Textilanzug mit Protektoren),
robuste Stiefel, spezielle Motorradhandschuhe und ein geprüfter, perfekt sitzender Helm sind obliga-
torisch. Aber Vorsicht: Häufig verführt sehr gute Schutzkleidung zu leichtsinnigen Fahrmanövern. Ins-
besondere durch den Vollvisierhelm und einen starken Lederanzug entsteht ein trügerisches Schutz-
und Sicherheitsgefühl. Man glaubt, unverletzlich zu sein. Vergessen Sie aber nicht: Der Motorrad-
fahrer hat keine Knautschzone. Wer seine Gefühle nicht selbstkritisch kontrolliert, läuft Gefahr, risiko-
reicher und vor allem schneller zu fahren als gesund ist. Dies gilt insbesondere bei Regenwetter. Der
gute Motorradfahrer fährt vorausschauend, souverän und defensiv! Er verhindert Unfälle, auch wenn
andere Verkehrsteilnehmer Fehler begehen.
Gute Fahrt!
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

Fahrzeugbeschreibung
2
Linke Seitenansicht ............................................................................ 2-1
Rechte Seitenansicht ......................................................................... 2-2
Bedienungselemente, Instrumente ................................................... 2-3
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

2-1
2
GAU00026
2-Fahrzeugbeschreibung Linke Seitenansicht1. Sicherungskasten (Seite 6-35)
2. Einstellschraube (Druckstufen-Dämpfungskraft) (Seite 3-20)
3. Einstellschraube (Zugstufen-Dämpfungskraft) (Seite 3-20)
4. Einstellschraube (Federvorspannung) (Seite 3-19)
5. Bremsflüssigkeits-Vorratsbehälter (Seite 6-26)
6. Leerlauf-Einstellschraube (Seite 6-18)
7. Federvorspannring (Seite 3-21)
8. Einstellschraube (Druckstufen-Dämpfungskraft) (Seite 3-22)
9. Bordwerkzeug (Seite 6-1)
10. Einstellschraube (Zugstufen-Dämpfungskraft) (Seite 3-22)
11. Motoröl-Ablaßschraube (Seite 6-10)
12.Ölfilterpatrone (Seite 6-10)
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

Fahrzeugbeschreibung
2-2
2

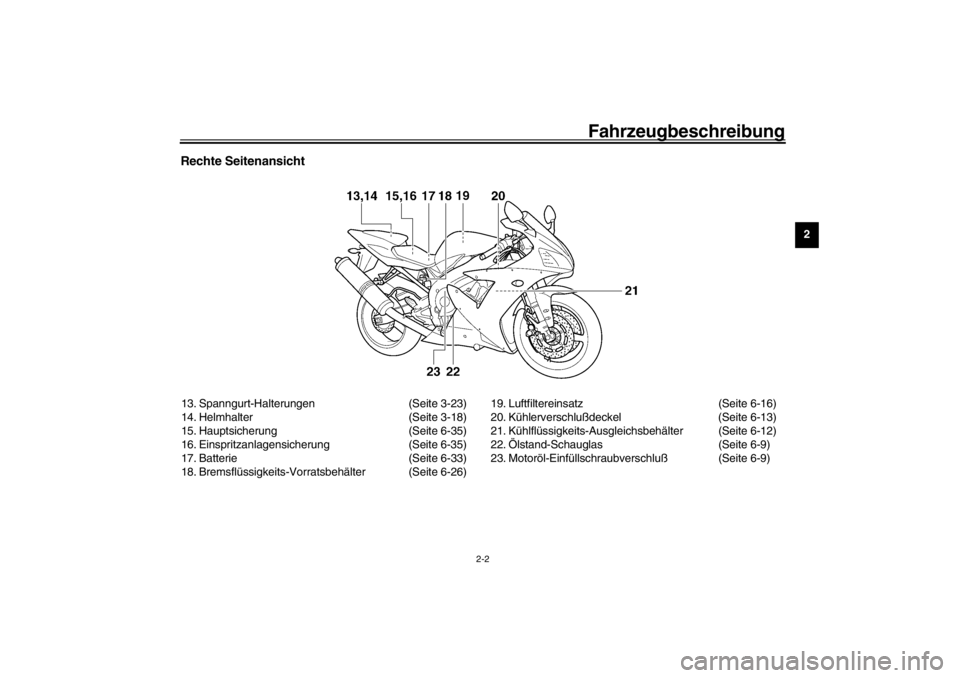

Rechte Seitenansicht13. Spanngurt-Halterungen (Seite 3-23)
14. Helmhalter (Seite 3-18)
15. Hauptsicherung (Seite 6-35)
16. Einspritzanlagensicherung (Seite 6-35)
17. Batterie (Seite 6-33)
18. Bremsflüssigkeits-Vorratsbehälter (Seite 6-26)19. Luftfiltereinsatz (Seite 6-16)
20. Kühlerverschlußdeckel (Seite 6-13)
21. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-12)
22.Ölstand-Schauglas (Seite 6-9)
23. Motoröl-Einfüllschraubverschluß(Seite 6-9)
G_5pw.book Page 2 Friday, December 7, 2001 2:09 PM

Fahrzeugbeschreibung
2-3
2
Bedienungselemente, Instrumente 1. Kupplungshebel (Seite 3-13)
2. Lenkerarmaturen links (Seite 3-11)
3. Multifunktions-Display (Seite 3-6)
4. Zünd-/Lenkschloß(Seite 3-1)5. Drehzahlmesser (Seite 3-11)
6. Lenkerarmaturen rechts (Seite 3-12)
7. Gasdrehgriff (Seite 6-19)
8. Handbremshebel (Seite 3-13)
G_5pw.book Page 3 Friday, December 7, 2001 2:09 PM

Armaturen, Bedienungselemente und deren Funktion
3
Zünd-/Lenkschloß ................................................ 3-1
Warn- und Kontrolleuchten .................................. 3-2
Multifunktions-Display .......................................... 3-6
Drehzahlmesser ................................................ 3-11
Diebstahlanlage (Sonderzubehör) ..................... 3-11
Lenkerarmaturen ............................................... 3-11
Kupplungshebel ................................................. 3-13
Fußschalthebel .................................................. 3-13
Handbremshebel ............................................... 3-13
Fußbremshebel ................................................. 3-14
Kraftstoff-Tankverschluß .................................... 3-14
Kraftstoff ............................................................ 3-15Kraftstofftank-Belüftungsschlauch ..................... 3-16
Katalysator ........................................................ 3-16
Sitzbank ............................................................ 3-17
Helmhalter ......................................................... 3-18
Ablagefach ........................................................ 3-19
Teleskopgabel einstellen ................................... 3-19
Federbein einstellen .......................................... 3-21
Spanngurt-Halterungen .................................... 3-23
EXUP-System ................................................... 3-24
Seitenständer .................................................... 3-24
Zündunterbrechungs- und Anlaßsperrschalter-
System ............................................................ 3-25
G_5pw.book Page 1 Friday, December 7, 2001 2:09 PM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029

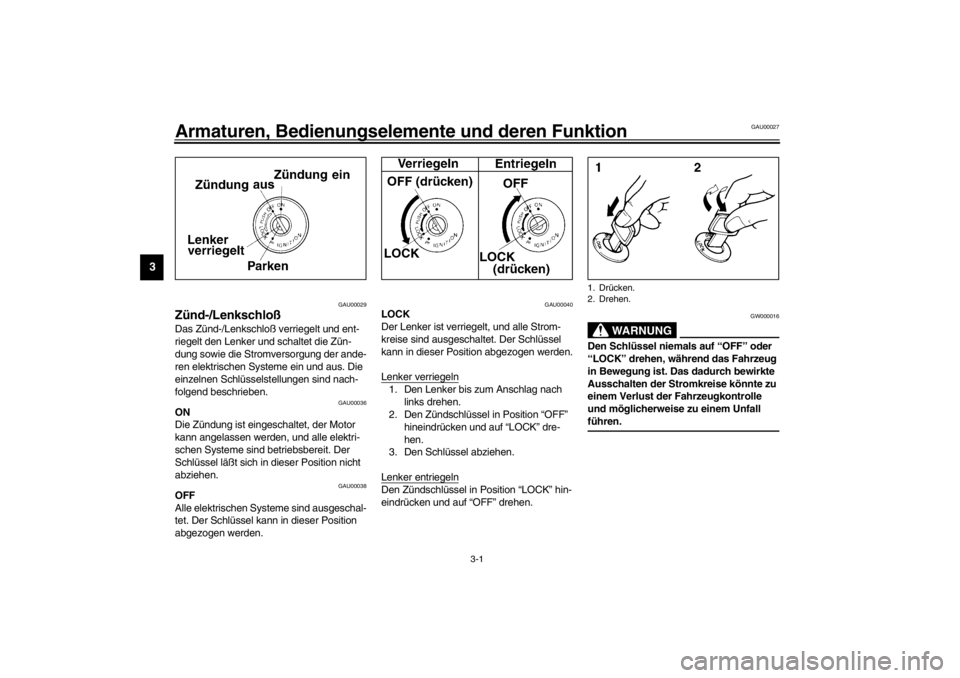

Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
