2002 YAMAHA YZF-R1 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-10
3
Drehzahl-Kontrolleuchten-Deaktivierung

einstellen
HINWEIS:_

Die Kontrolleuchten-Deaktivierungs-
drehzahl kann in Schritten von
500 U/min zwischen 7.000 und
12.000 U/min eingestellt werden.


Sicherstellen, daß die Kontroll-
leuchten-Deaktivierungsdrehzahl
höher eingestellt wird als die Kontroll-
leuchten-Aktivierungsdrehzahl, ande-
renfalls bleibt die Drehzahl-Kontroll-
leuchte abgeschaltet.
_1. Mit dem Rückstellknopf “RESET” die
gewünschte Kontrolleuchten-Deakti-
vierungsdrehzahl einstellen.
2. Den Wahlknopf “SELECT” drücken,
um die zuvor gewählte Einstellung der
Kontrolleuchten-Deaktivierungsdreh-
zahl vorzunehmen. Daraufhin wech-
selt der Steuermodus zur nächsten
Funktion (Drehzahl-Kontrolleuchten-
helligkeit) über.
Drehzahl-Kontrolleuchtenhelligkeit

einstellen
1. Die gewünschte Kontrolleuchten-
helligkeit mit dem Rückstellknopf
“RESET” einstellen.
2. Den Wahlknopf “SELECT” drücken,
um die zuvor gewählte Kontroll-
leuchtenhelligkeits-Einstellung vor-
zunehmen. Daraufhin wechselt das
Multifunktions-Display zur normalen
Kilometer- bzw. Uhranzeige zurück.
G_5pw.book Page 10 Friday, December 7, 2001 2:09 PM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU00101
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 11.750 U/min _
GAU00109
Diebstahlanlage (Sonderzubehör)Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
GAU00118
Lenkerarmaturen
GAU04553
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU03888
Abblendschalter “/”
Zum Einschalten des Fernlichts auf “”,
zum Einschalten des Abblendlichts auf
“” stellen.

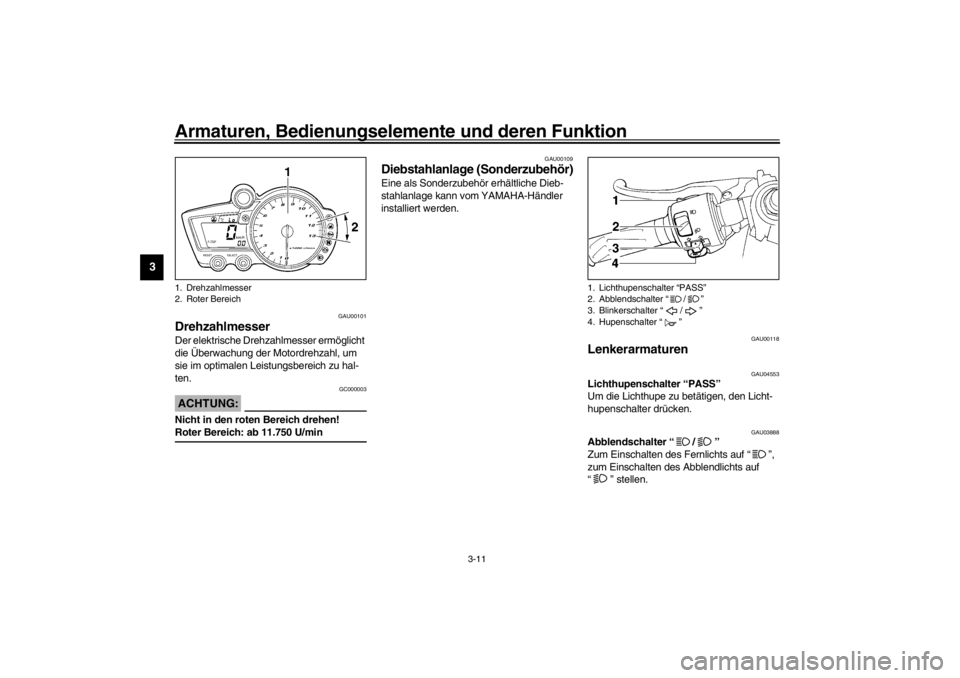

1. Drehzahlmesser
2. Roter Bereich
1. Lichthupenschalter “PASS”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
G_5pw.book Page 11 Friday, December 7, 2001 2:09 PM

Armaturen, Bedienungselemente und deren Funktion
3-12
3
GAU03889
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken; vor dem Linksabbie-
gen den Schalter nach “” drücken.
Sobald der Schalter losgelassen wird, kehrt
er in seine Mittelstellung zurück. Um die
Blinker auszuschalten, den Schalter hinein-
drücken, nachdem dieser in seine Mittel-
stellung zurückgebracht wurde.
GAU00129
Hupenschalter “”
Dieser Schalter löst die Hupe aus.
GAU03890
Motorstoppschalter “/”
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klemmen-
dem Gaszug oder Umfallen des Motor-
rads). Der Motor kann nur in Schalterstel-
lung “” laufen. Den Schalter nur in
Notsituationen auf “” stellen.
GAU04557
Lichtschalter “//”
In der Position “” sind die Scheinwerfer,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“” sind lediglich das Standlicht vorn,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. Den Schalter auf
“” stellen, um sämtliche Lichter auszu-
schalten.
GAU00143
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
1. Motorstoppschalter “/”
2. Lichtschalter “//”
3. Starterschalter “”
G_5pw.book Page 12 Friday, December 7, 2001 2:09 PM

Armaturen, Bedienungselemente und deren Funktion
3-13
3
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-26.
GAU00157
Fußschalthebel Die Gänge dieses 6-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
GAU00161
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden. Dazu
den Hebel nach vorn drücken und die
Hebelposition durch Drehen des Einstell-
rads verändern. Die Einstellung auf dem
Einstellrad muß mit der Pfeilmarkierung auf
dem Hebel fluchten.

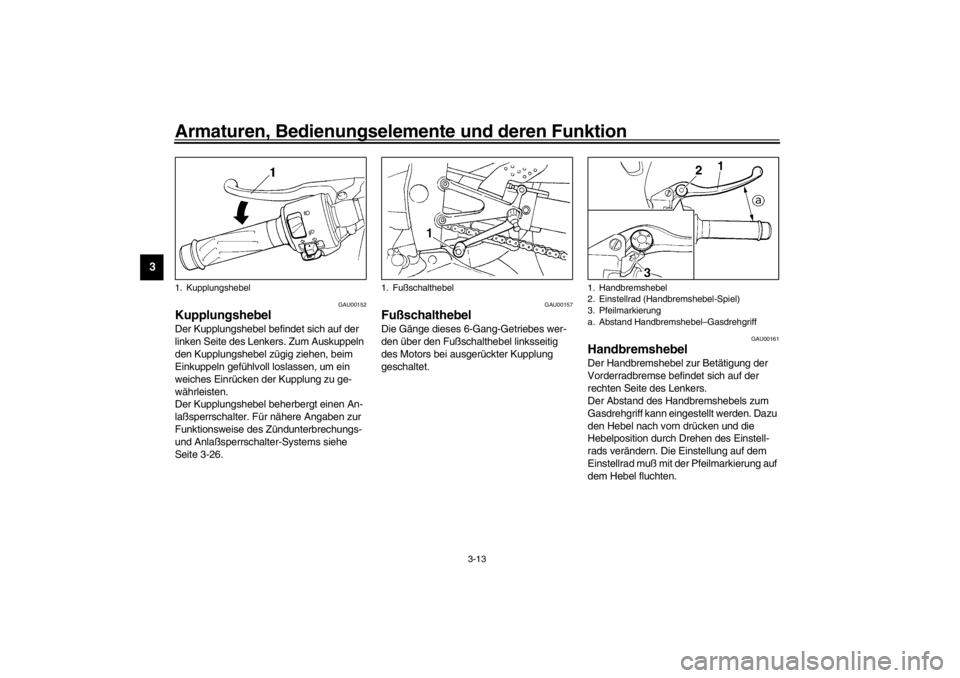

1. Kupplungshebel
1. Fußschalthebel
1. Handbremshebel
2. Einstellrad (Handbremshebel-Spiel)
3. Pfeilmarkierung
a. Abstand Handbremshebel–Gasdrehgriff
G_5pw.book Page 13 Friday, December 7, 2001 2:09 PM

Armaturen, Bedienungselemente und deren Funktion
3-14
3
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste.
GAU04068
Kraftstoff-Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel abziehen und dann die
Schloßabdeckung schließen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _

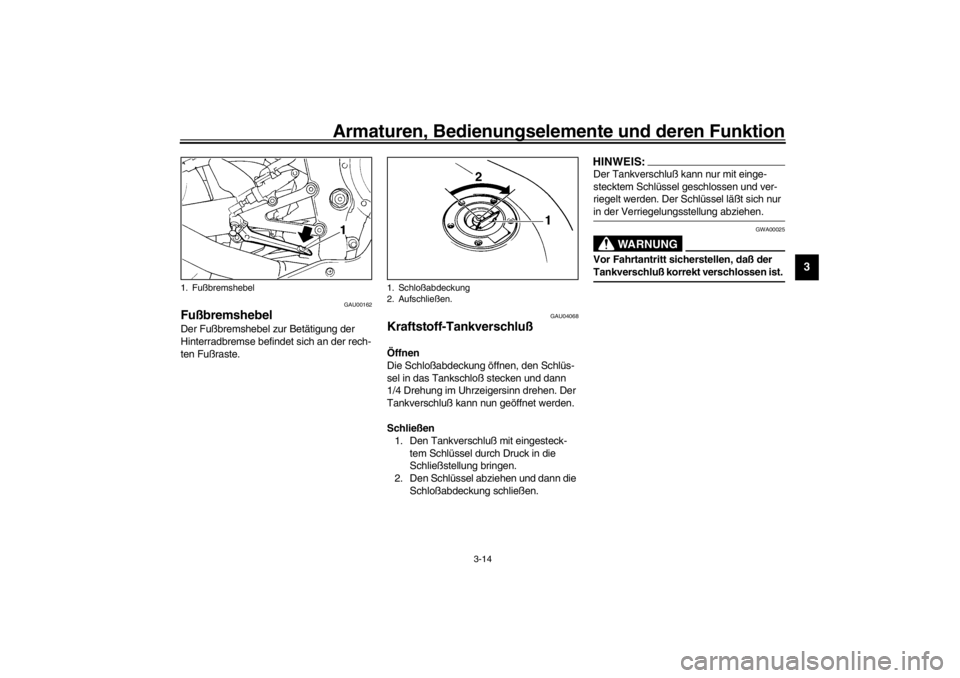

1. Fußbremshebel
1. Schloßabdeckung
2. Aufschließen.
G_5pw.book Page 14 Friday, December 7, 2001 2:09 PM

Armaturen, Bedienungselemente und deren Funktion
3-15
3
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_

Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. _
GAU04518
GCA00104
ACHTUNG:_ Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolben-
ringe usw.) und der Auspuffanlage. _
Nur bleifreies Normalbenzin mit einer Min-
destoktanzahl von 95 (ROZ) tanken. Tritt
bei hoher Last (Vollgas) Motorklingeln (oder
-klopfen) auf, Markenkraftstoff eines re-
nommierten Anbieters oder Benzin mit
einer höheren Oktanzahl verwenden.
1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Superbenzin
Tankinhalt
Gesamtmenge
17 L
Reservemenge (nach Aufleuchten
der Warnleuchte)
3,3 L
G_5pw.book Page 15 Friday, December 7, 2001 2:09 PM

Armaturen, Bedienungselemente und deren Funktion
3-16
3
GAU02955
Kraftstofftank-BelüftungsschlauchVor dem Betrieb folgende Kontrolle vorneh-
men:

Den Schlauchanschluß prüfen.


Den Schlauch auf Risse und Schäden
prüfen, ggf. erneuern.


Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU03098*
Katalysator Dieses Motorrad ist mit einem im Schall-
dämpfer befindlichen Abgaskatalysator
ausgestattet.
GW000128
WARNUNG
_ Abgaskanäle werden sehr heiß und
müssen, um ein versehentliches Berüh-
ren der heißen Teile zu vermeiden, aus-
reichend abkühlen, bevor Einstell- und
Schmierarbeiten vorgenommen werden. _
GC000114
ACHTUNG:_ Um Brände und andere Beschädigun-
gen zu vermeiden:

Ausschließlich bleifreien Kraftstoff
tanken. (Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.)


Das warmgefahrene Motorrad nie-
mals an Orten abstellen, wo Feuer-
gefahr herrscht (z. B. in der Nähe
von Gras oder anderen leicht ent-
zündbaren Stoffen).


Den Motor nicht über längere Zeit
im Leerlauf betreiben.
_

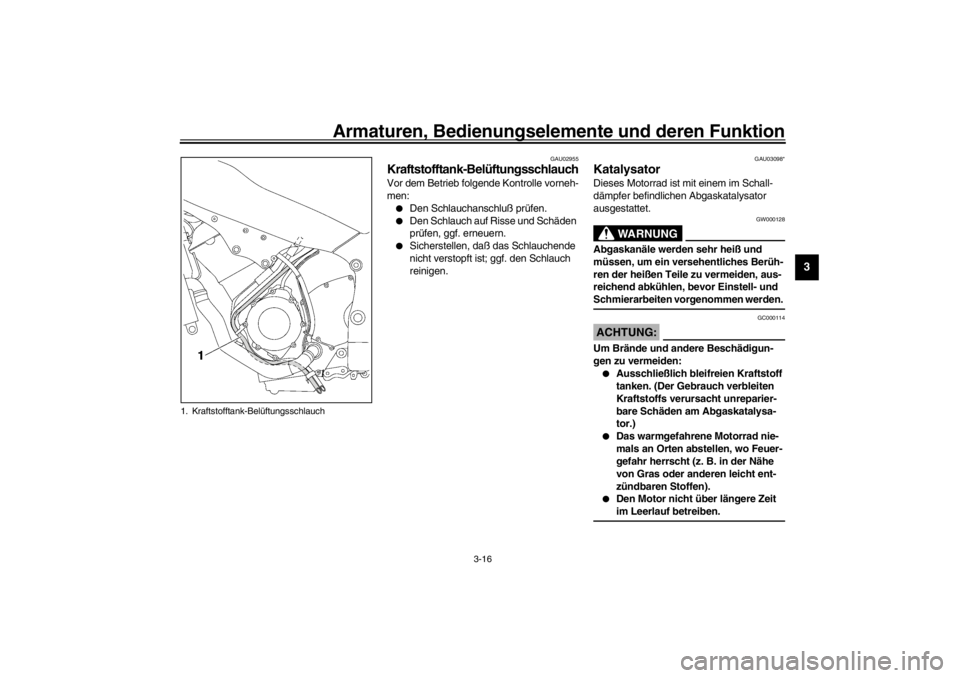

1. Kraftstofftank-Belüftungsschlauch
G_5pw.book Page 16 Friday, December 7, 2001 2:09 PM

Armaturen, Bedienungselemente und deren Funktion
3-17
3
GAU04493
Sitzbank Fahrersitz
Fahrersitz abnehmenDen Fahrersitz an der Hinterseite los-
schrauben; dazu das Polster an den hinte-
ren Sitzenden hochziehen.Fahrersitz montieren
Die Zunge an der Vorderseite des Fahrer-
sitzes, wie in der Abbildung gezeigt, in die
Sitzhalterung stecken, den Sitz dann in die
ursprüngliche Lage bringen und anschlie-
ßend festschrauben.Beifahrersitz
Beifahrersitz abnehmen
1. Den Schlüssel in das Sitzbankschloß
stecken und dann im Gegenuhrzeiger-
sinn drehen.
2. Den Schlüssel gegenhalten und dabei
den Beifahrersitz an der Vorderseite
anheben; anschließend den Sitz nach
vorn abziehen.

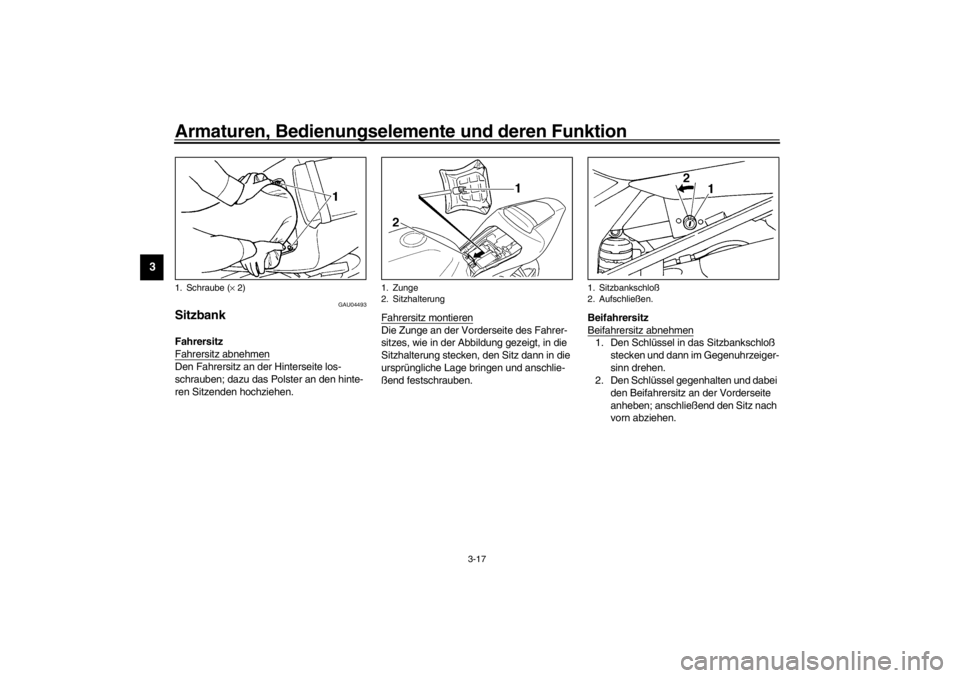

1. Schraube (× 2)
1. Zunge
2. Sitzhalterung
1. Sitzbankschloß
2. Aufschließen.
G_5pw.book Page 17 Friday, December 7, 2001 2:09 PM
