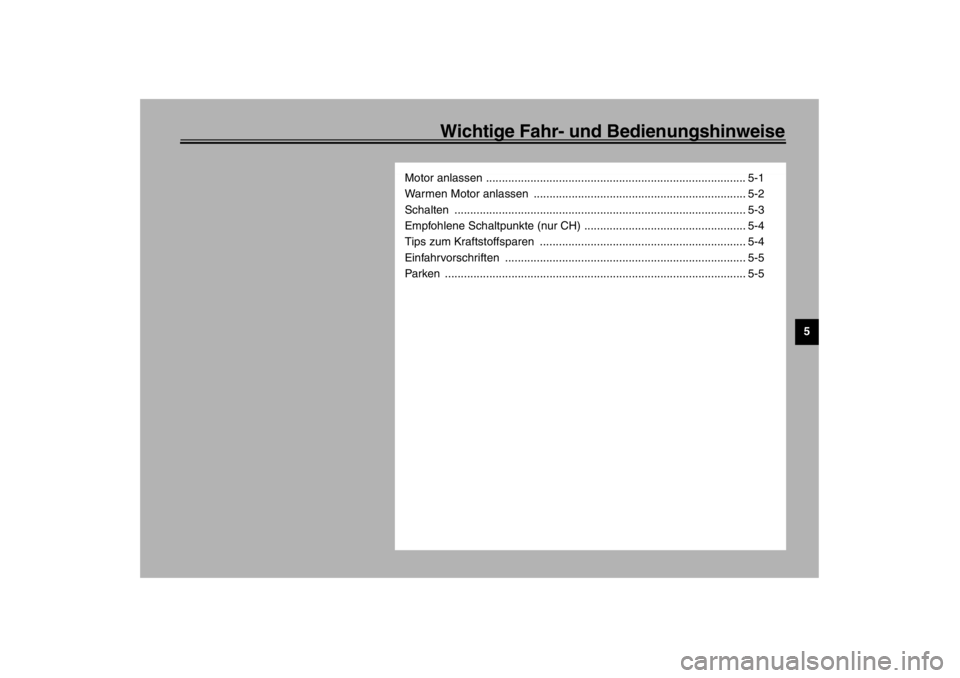

Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen .................................................................................. 5-1
Warmen Motor anlassen ................................................................... 5-2
Schalten ............................................................................................ 5-3
Empfohlene Schaltpunkte (nur CH) ................................................... 5-4
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-5
Parken ............................................................................................... 5-5
U5SCG0.book Page 1 Thursday, February 14, 2002 12:30 PM

5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
_

Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen und betreiben. Motorabgase
sind äußerst giftig und führen in
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher stets für eine gute Be-
lüftung sorgen.


Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwere
Stürze verursachen.
_
GAU04192*
Motor anlassen Da das Fahrzeug mit einem Zündunter-
brechungs- und Anlaßsperrschalter-Sy-
stem ausgerüstet ist, kann der Motor nur
gestartet werden, wenn eine der folgen-
den Bedingungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
_

Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-18.


Niemals mit ausgeklapptem Seiten-
ständer fahren!
_
1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “” stellen.
3. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. _4. Den Choke aktivieren (Siehe dazu
Seite 3-10.) und den Gasdrehgriff
ganz schließen.
U5SCG0.book Page 1 Thursday, February 14, 2002 12:30 PM

Wichtige Fahr- und Bedienungshinweise
5-2
5
5. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als zehn Sekunden) betätigt werden. _
GCA00101
ACHTUNG:_ Beim Einschalten der Zündung sollte
die Motorstörungs-Warnleuchte norma-
lerweise einige Sekunden lang aufbren-
nen und dann erlöschen. Sollte die
Warnleuchte nach dem Anlassen des
Motors jedoch weiterbrennen oder flak-
kern, sofort den Motor ausschalten und die Stromkreis-Prüfeinrichtung des
Motorrads vom YAMAHA-Händler über-
prüfen lassen.
_6. Nach dem Anspringen des Motors den
Choke-Hebel halb zurückstellen.
GCA00055
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen, son-
dern den Motor vorerst behutsam warm-
fahren! _7. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. _
GAU01258
Warmen Motor anlassen Zum Anlassen des warmen Motors in
gewohnter Weise vorgehen (Siehe dazu
den Abschnitt “Motor anlassen”), jedoch
sollte der Choke nicht aktiviert werden.
U5SCG0.book Page 2 Thursday, February 14, 2002 12:30 PM

Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU00423
Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. _
GC000048
ACHTUNG:_

Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in der
Leerlaufstellung kann dies zu Schä-
den führen, da das Getriebe nur bei
laufendem Motor geschmiert wird.


Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
_

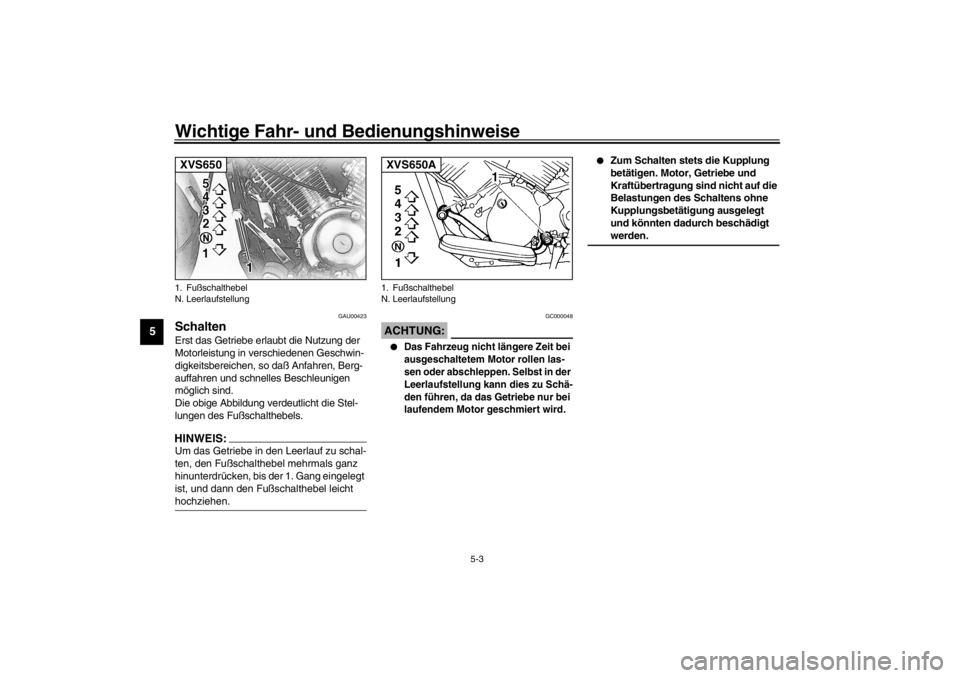

1. Fußschalthebel
N. LeerlaufstellungXVS650
1. Fußschalthebel
N. LeerlaufstellungXVS650A
U5SCG0.book Page 3 Thursday, February 14, 2002 12:30 PM

Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU02941
Empfohlene Schaltpunkte (nur CH)Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-01GHINWEIS:_ Wenn direkt um zwei Stufen vom 4. in den
2. Gang hinuntergeschaltet werden soll,
das Motorrad zuerst auf eine Geschwin-
digkeit von 35 km/h abbremsen. _
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.

Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.


Den Choke so früh wie möglich ab-
schalten.


Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.


Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.


Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken den
Motor am besten abschalten.
Schaltpunkt
(km/h)
1. Gang→
2. Gang
2. Gang→
3. Gang
3. Gang→
4. Gang
4. Gang→
5. Gang23
36
50
60
U5SCG0.book Page 4 Thursday, February 14, 2002 12:30 PM

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.Der Motor darf während der ersten 1.600 km
nicht zu stark beansprucht werden, da ver-
schiedene Bauteile während dieser Einfahr-
zeit auf das korrekte Betriebsspiel einlaufen.
Daher sind hohe Drehzahlen, längeres Voll-
gasfahren und andere Belastungen, die den
Motor stark erhitzen, während der Einfahr-
zeit zu vermeiden.
GAU01171*
0–1.000 km
Längeren Betrieb mit mehr als zu 1/3 geöff-
netem Gasdrehgriff vermeiden.
1.000–1.600 km
Längeren Betrieb mit mehr als zu 1/2 geöff-
netem Gasdrehgriff vermeiden.
GC000056*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter sowie das
Achsantriebsöl wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000049
ACHTUNG:_ Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort vom
YAMAHA-Händler überprüfen lassen. _
GAU00457
Parken Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
GW000058
WARNUNG
_

Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehent-
lich berühren können.


Das Motorrad nicht auf abschüs-
sigem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann.
_
U5SCG0.book Page 5 Thursday, February 14, 2002 12:30 PM

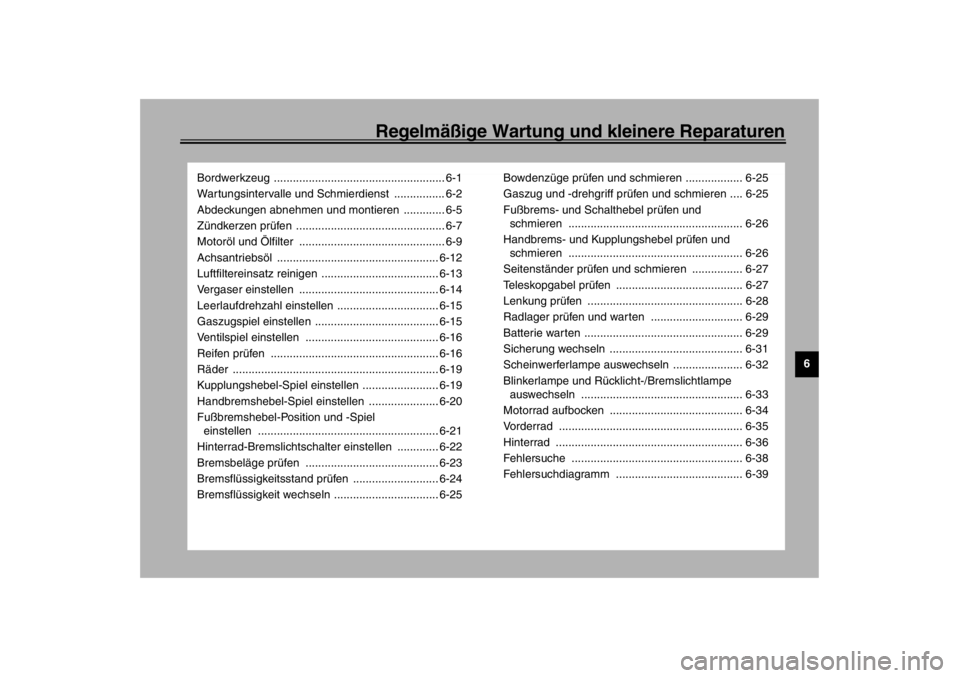

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Abdeckungen abnehmen und montieren ............. 6-5
Zündkerzen prüfen ............................................... 6-7
Motoröl und Ölfilter .............................................. 6-9
Achsantriebsöl ................................................... 6-12
Luftfiltereinsatz reinigen ..................................... 6-13
Vergaser einstellen ............................................ 6-14
Leerlaufdrehzahl einstellen ................................ 6-15
Gaszugspiel einstellen ....................................... 6-15
Ventilspiel einstellen .......................................... 6-16
Reifen prüfen ..................................................... 6-16
Räder ................................................................. 6-19
Kupplungshebel-Spiel einstellen ........................ 6-19
Handbremshebel-Spiel einstellen ...................... 6-20
Fußbremshebel-Position und -Spiel
einstellen ......................................................... 6-21
Hinterrad-Bremslichtschalter einstellen ............. 6-22
Bremsbeläge prüfen .......................................... 6-23
Bremsflüssigkeitsstand prüfen ........................... 6-24
Bremsflüssigkeit wechseln ................................. 6-25Bowdenzüge prüfen und schmieren .................. 6-25
Gaszug und -drehgriff prüfen und schmieren .... 6-25
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-26
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-26
Seitenständer prüfen und schmieren ................ 6-27
Teleskopgabel prüfen ........................................ 6-27
Lenkung prüfen ................................................. 6-28
Radlager prüfen und warten ............................. 6-29
Batterie warten .................................................. 6-29
Sicherung wechseln .......................................... 6-31
Scheinwerferlampe auswechseln ...................... 6-32
Blinkerlampe und Rücklicht-/Bremslichtlampe
auswechseln ................................................... 6-33
Motorrad aufbocken .......................................... 6-34
Vorderrad .......................................................... 6-35
Hinterrad ........................................................... 6-36
Fehlersuche ...................................................... 6-38
Fehlersuchdiagramm ........................................ 6-39
U5SCG0.book Page 1 Thursday, February 14, 2002 12:30 PM

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb an-
gesehen werden. Je nach Wetterbedin-
gungen, Belastung und Einsatzgebiet
können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwen-dig
werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU01129
Bordwerkzeug Das Bordwerkzeug befindet sich im Ab-
lagefach; siehe dazu Seite 3-13.Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug er-
laubt das Durchführen der meisten War-
tungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt den YAMAHA-Händler befragen. _
U5SCG0.book Page 1 Thursday, February 14, 2002 12:30 PM
