2002 YAMAHA XVS650 Betriebsanleitungen (in German)

Technische Daten
8-4
8
Räder
XVS650
Vo r n
Ausführung Speichenrad
Dimension 19 × MT 2,50
19 M/C × MT 2,50
Hinten
Ausführung Speichenrad
Dimension 15 M/C × MT 3,50
XVS650A
Vo r n
Ausführung Speichenrad
Dimension 16 × MT 3,00
16 M/C × MT 3,00
Hinten
Ausführung Speichenrad
Dimension 15 M/C × MT 3,50
Bremsanlage
Vo r n
Bauart Einscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Trommelbremse
Betätigung Fußbremshebel (rechts)Radaufhängung
Vorn Teleskopgabel
Hinten Monocross-Schwinge
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
XVS650
Vorn 140 mm
Hinten 86 mm
XVS650A
Vorn 140 mm
Hinten 98 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit Perma-
nentmagnet
Nennleistung 14 V, 20 A bei 5.000 U/min
Batterie
Typ GT12B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 10 Ah
U5SCG0.book Page 4 Thursday, February 14, 2002 12:30 PM

Technische Daten
8-5
8
ScheinwerferHalogenlampe
Lampen (Bezeichnung × Anzahl)
Scheinwerfer 12 V, 60/55 W × 1
Standlicht vorn 12 V, 4 W × 1
Rücklicht/Bremslicht 12 V, 5/21 W × 1
Blinker 12 V, 21 W × 4
Instrumentenbeleuchtung 12 V; 1,7 W × 1
Leerlauf-Kontrolleuchte 12 V; 1,7 W × 1
Fernlicht-Kontrolleuchte 12 V; 1,7 W × 1
Blinker-Kontrolleuchte 12 V; 1,7 W × 1
Motorstörungs-Warnleuchte 12 V; 1,7 W × 1
Sicherungen
Hauptsicherung 30 A
Zündungssicherung 10 A
Signalanlagensicherung 10 A
Scheinwerfersicherung 15 A
Vergaserheizungssicherung 15 A
U5SCG0.book Page 5 Thursday, February 14, 2002 12:30 PM

Technische Daten
8-6
8
GAU03941
Umrechnungstabelle CS-03GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw. SI-
Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in Grö-
ßen des englischen Zoll-Maßsystems die nebenstehende
Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kg
m·kg
cm·kg
cm·kg
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (Liter)
L (Liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kg/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
U5SCG0.book Page 6 Thursday, February 14, 2002 12:30 PM

U5SCG0.book Page 7 Thursday, February 14, 2002 12:30 PM

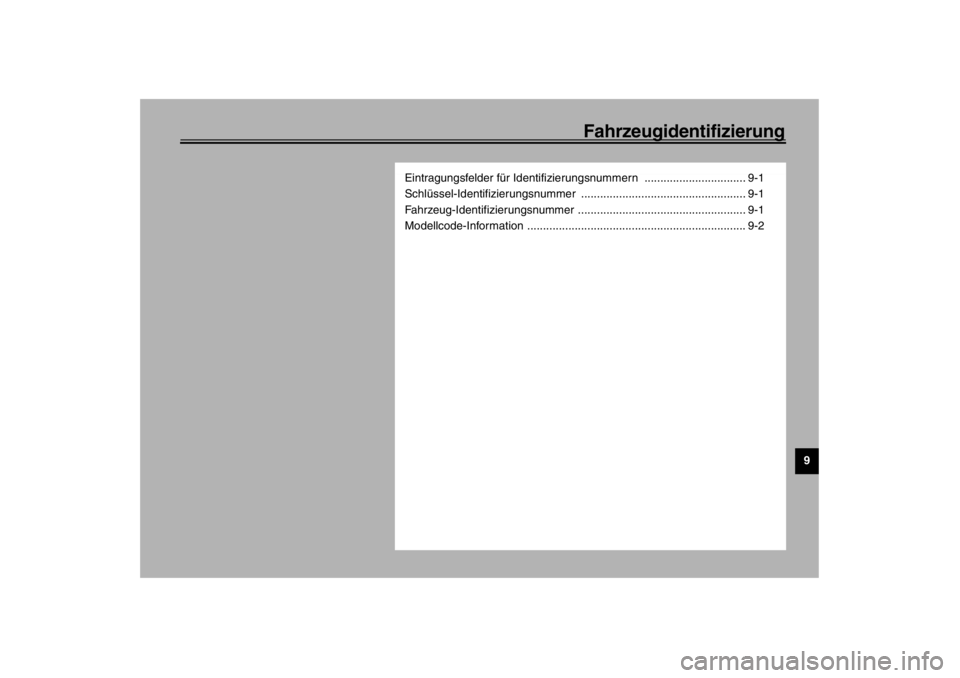

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
U5SCG0.book Page 1 Thursday, February 14, 2002 12:30 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Ersatz-
schlüssels angegeben werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
U5SCG0.book Page 1 Thursday, February 14, 2002 12:30 PM

Fahrzeugidentifizierung
9-2
9
GAU01804
Modellcode-Information Das Modellcode-Klebeschild ist an der
gezeigten Stelle auf dem Rahmen unter
dem Fahrersitz angebracht; siehe dazu
Seite 3-11 (nur XVS650) oder 3-12 (nur
XVS650A). Übertragen Sie Codenummer
und Info-Kürzel in die vorgesehenen
Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
YAMAHA-Händler.1. Modellcode-Information
U5SCG0.book Page 2 Thursday, February 14, 2002 12:30 PM

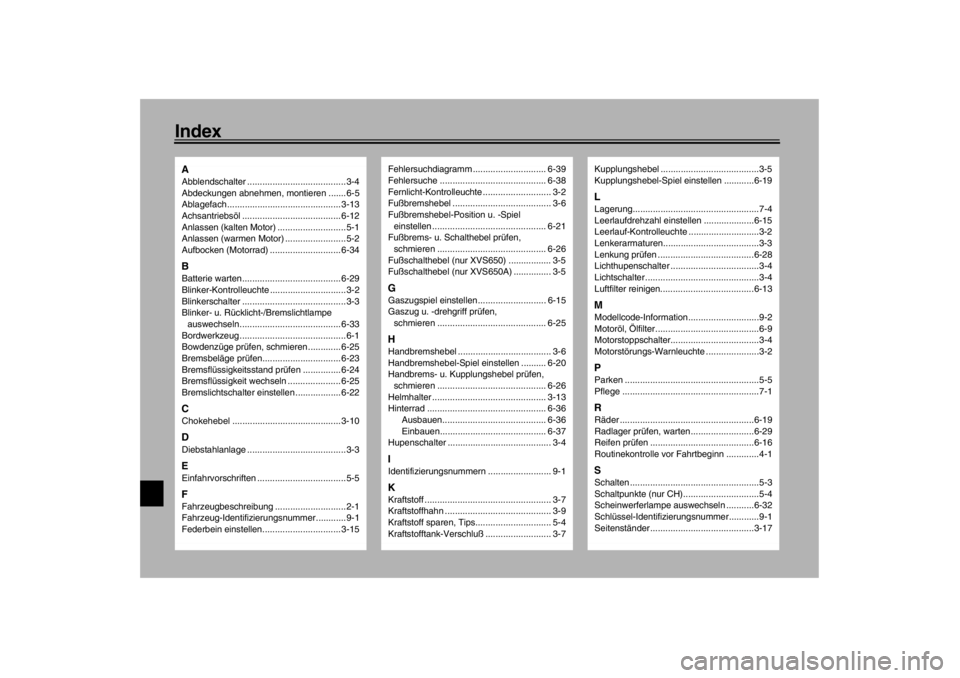

IndexAAbblendschalter .......................................3-4
Abdeckungen abnehmen, montieren ....... 6-5
Ablagefach............................................. 3-13
Achsantriebsöl ....................................... 6-12
Anlassen (kalten Motor) ...........................5-1
Anlassen (warmen Motor) ........................5-2
Aufbocken (Motorrad) ............................ 6-34BBatterie warten....................................... 6-29
Blinker-Kontrolleuchte ..............................3-2
Blinkerschalter .........................................3-3
Blinker- u. Rücklicht-/Bremslichtlampe
auswechseln........................................ 6-33
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-25
Bremsbeläge prüfen............................... 6-23
Bremsflüssigkeitsstand prüfen ............... 6-24
Bremsflüssigkeit wechseln ..................... 6-25
Bremslichtschalter einstellen .................. 6-22CChokehebel ........................................... 3-10DDiebstahlanlage .......................................3-3EEinfahrvorschriften ...................................5-5FFahrzeugbeschreibung ............................2-1
Fahrzeug-Identifizierungsnummer............9-1
Federbein einstellen............................... 3-15
Fehlersuchdiagramm ............................. 6-39
Fehlersuche .......................................... 6-38
Fernlicht-Kontrolleuchte ........................... 3-2
Fußbremshebel ....................................... 3-6
Fußbremshebel-Position u. -Spiel
einstellen ............................................. 6-21
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-26
Fußschalthebel (nur XVS650) ................. 3-5
Fußschalthebel (nur XVS650A) ............... 3-5GGaszugspiel einstellen........................... 6-15
Gaszug u. -drehgriff prüfen,
schmieren ........................................... 6-25HHandbremshebel ..................................... 3-6
Handbremshebel-Spiel einstellen .......... 6-20
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-26
Helmhalter ............................................. 3-13
Hinterrad ............................................... 6-36
Ausbauen......................................... 6-36
Einbauen.......................................... 6-37
Hupenschalter ......................................... 3-4IIdentifizierungsnummern ......................... 9-1KKraftstoff .................................................. 3-7
Kraftstoffhahn .......................................... 3-9
Kraftstoff sparen, Tips.............................. 5-4
Kraftstofftank-Verschluß.......................... 3-7
Kupplungshebel .......................................3-5
Kupplungshebel-Spiel einstellen ............6-19LLagerung..................................................7-4
Leerlaufdrehzahl einstellen ....................6-15
Leerlauf-Kontrolleuchte ............................3-2
Lenkerarmaturen......................................3-3
Lenkung prüfen ......................................6-28
Lichthupenschalter ...................................3-4
Lichtschalter .............................................3-4
Luftfilter reinigen.....................................6-13MModellcode-Information............................9-2
Motoröl, Ölfilter.........................................6-9
Motorstoppschalter...................................3-4
Motorstörungs-Warnleuchte .....................3-2PParken .....................................................5-5
Pflege ......................................................7-1RRäder .....................................................6-19
Radlager prüfen, warten.........................6-29
Reifen prüfen .........................................6-16
Routinekontrolle vor Fahrtbeginn .............4-1SSchalten ...................................................5-3
Schaltpunkte (nur CH)..............................5-4
Scheinwerferlampe auswechseln ...........6-32
Schlüssel-Identifizierungsnummer............9-1
Seitenständer .........................................3-17
