2002 YAMAHA XVS650 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
GAU03370
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU03164
Handbrems- und Kupplungs-
hebel prüfen und schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
U5SCG0.book Page 26 Thursday, February 14, 2002 12:30 PM

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU03165

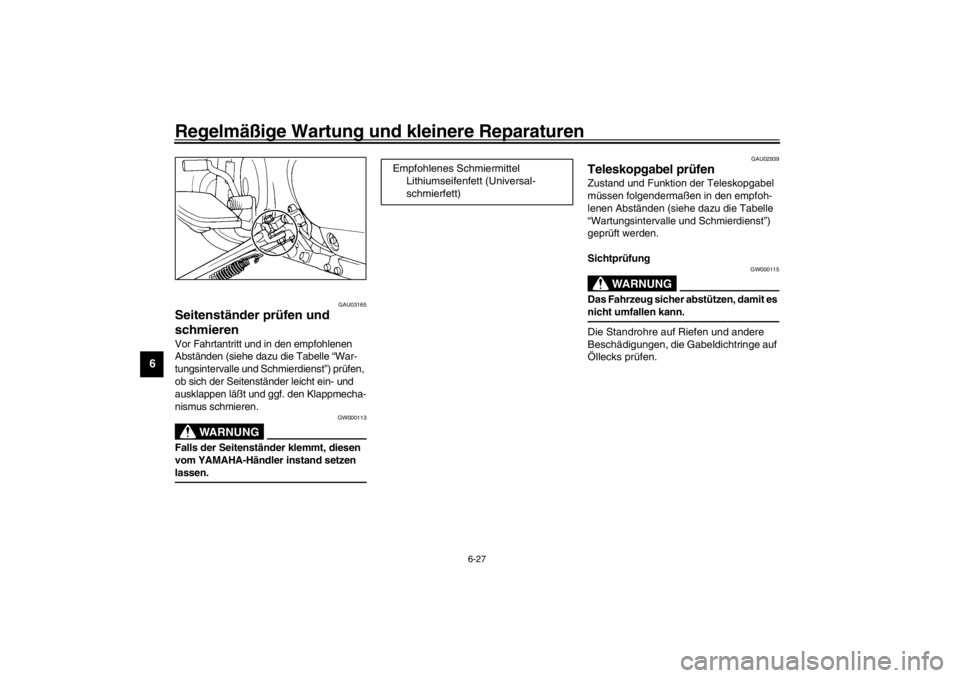

Seitenständer prüfen und
schmierenVor Fahrtantritt und in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) prüfen,
ob sich der Seitenständer leicht ein- und
ausklappen läßt und ggf. den Klappmecha-
nismus schmieren.
GW000113
WARNUNG
_ Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler instand setzen
lassen. _
GAU02939
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden.
Sichtprüfung
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
U5SCG0.book Page 27 Thursday, February 14, 2002 12:30 PM

Regelmäßige Wartung und kleinere Reparaturen
6-28
6

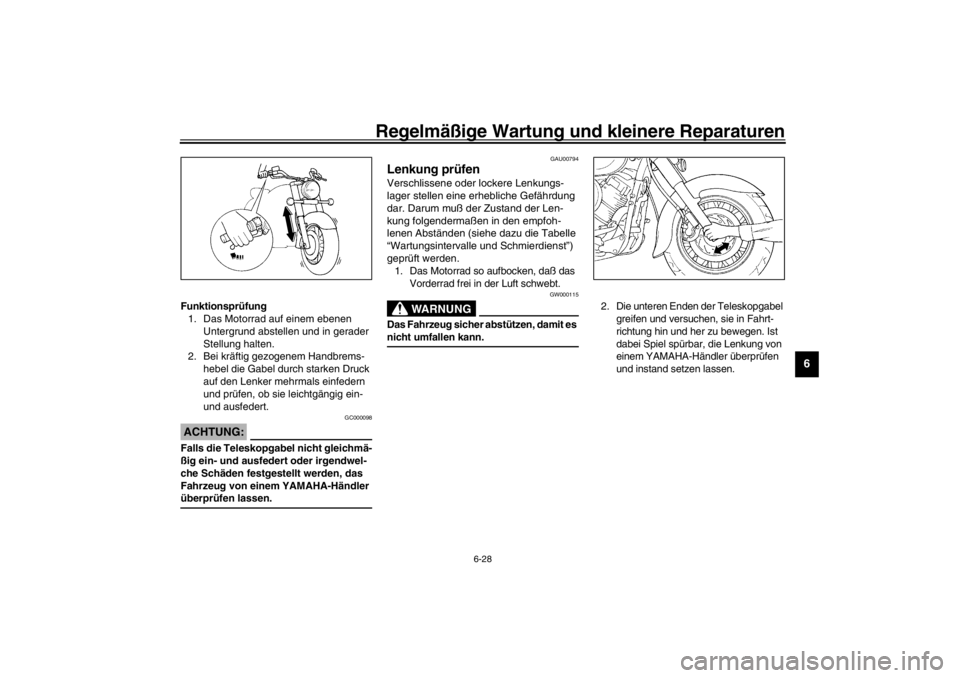

Funktionsprüfung1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GC000098
ACHTUNG:_ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einem YAMAHA-Händler
überprüfen lassen. _
GAU00794
Lenkung prüfen Verschlissene oder lockere Lenkungs-
lager stellen eine erhebliche Gefährdung
dar. Darum muß der Zustand der Len-
kung folgendermaßen in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden.1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einem YAMAHA-Händler überprüfen
und instand setzen lassen.
U5SCG0.book Page 28 Thursday, February 14, 2002 12:30 PM

Regelmäßige Wartung und kleinere Reparaturen
6-29
6
GAU01144
Radlager prüfen und warten Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) geprüft werden. Falls ein
Radlager zuviel Spiel aufweist oder das
Rad nicht leichtgängig dreht, die Radlager
von einem YAMAHA-Händler überprüfen
lassen.
GAU04242
Batterie warten Die Batterie befindet sich hinter der Abdek-
kung B; siehe dazu Seite 6-7.
Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
GC000101
ACHTUNG:_ Unter keinen Umständen die Verschluß-
kappen entfernen, da dies die Batterie
ernsthaft beschädigen würde. _
GW000116
WARNUNG
_

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
und bleibende Augenschäden her-
vorrufen kann. Daher beim Umgang
mit Batterien stets einen geeigne-
ten Augenschutz tragen. Augen,
Haut und Kleidung unter keinen
Umständen mit Batteriesäure in
Berührung bringen.


Erste HilfeÄußerlich
: Mit reichlich Wasser
abspülen.
Innerlich: Große Mengen Wasser
trinken und sofort einen Arzt ru-
fen.
Augen: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt auf-
suchen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen fernhalten. Beim Laden der
Batterie in geschlossenen Räumen
für ausreichende Belüftung sor-
gen.


DIE BATTERIE VON KINDERN
FERNHALTEN.
_
U5SCG0.book Page 29 Thursday, February 14, 2002 12:30 PM

Regelmäßige Wartung und kleinere Reparaturen
6-30
6
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einem YAMAHA-Händler aufladen
lassen. Beachten Sie, daß die Batterie sich
durch die Zuschaltung elektrischer Neben-
verbraucher schneller entlädt und deshalb
öfter aufgeladen werden muß.
Batterie lagern1. Vor einer etwa einmonatigen Still-
legung die Batterie ausbauen, auf-
laden und an einem kühlen, licht-
geschützten Ort lagern.
2. Bei einer Stillegung von mehr als
einem Monat mindestens einmal im
Monat den Ladezustand der Batterie
prüfen und ggf. korrigieren.
3. Vor der Montage die Batterie voll-
ständig aufladen.
4. Die Batterie montieren; dabei unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten.
GC000102
ACHTUNG:_

Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand führt der Bat-
terie bleibende Schäden zu.


Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
gerät nötig (Konstantstromstärke
und/oder -spannung). Konventio-
nelle Ladegeräte können die
Lebensdauer der wartungsfreien
Batterie vermindern. Sollten Sie
nicht mit Sicherheit über ein kor-
rektes Ladegerät verfügen, wen-
den Sie sich bitte an Ihren
YAMAHA-Händler.
_
U5SCG0.book Page 30 Thursday, February 14, 2002 12:30 PM

Regelmäßige Wartung und kleinere Reparaturen
6-31
6
GAU04190*
Sicherung wechseln Die Hauptsicherung und der Sicherungs-
kasten befinden sich hinter der Abdeckung
B; siehe dazu Seite 6-7.
Eine Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Die Zündung sowie den Schalter des
betroffenen Stromkreises ausschal-
ten.2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgesehenen
Amperezahl einsetzen.
GC000103
ACHTUNG:_ Niemals Sicherungen mit einer höheren
als der empfohlenen Amperezahl ver-
wenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen. _3. Die Zündung und den betroffenen
Stromkreis wieder einschalten und
prüfen, ob das elektrische System
einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einem YAMAHA-Händler über-
prüfen lassen.

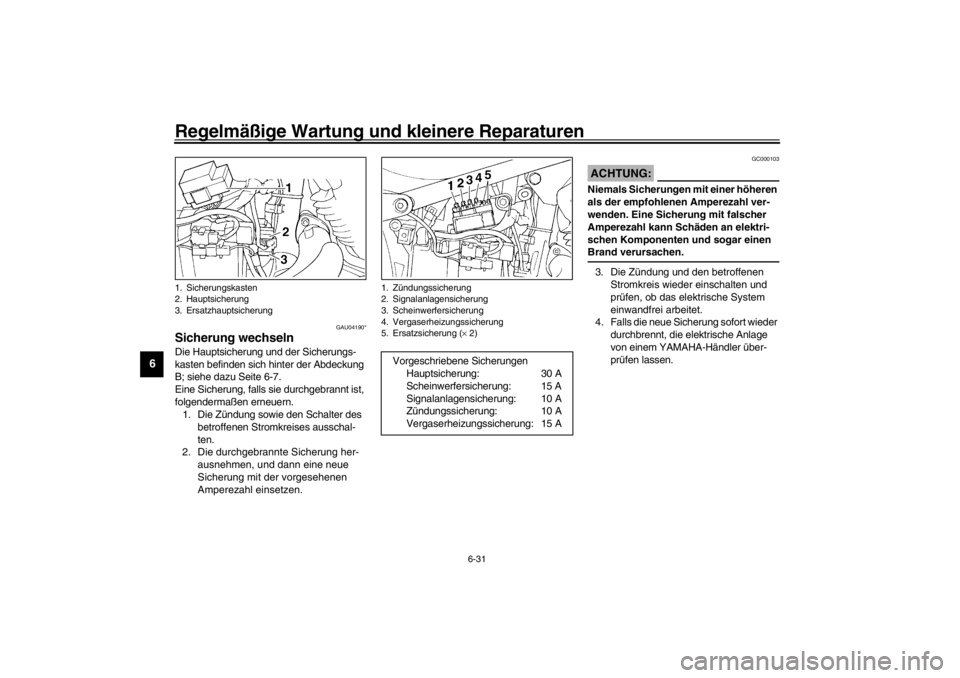

1. Sicherungskasten
2. Hauptsicherung
3. Ersatzhauptsicherung
1. Zündungssicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Vergaserheizungssicherung
5. Ersatzsicherung (× 2)
Vorgeschriebene Sicherungen
Hauptsicherung: 30 A
Scheinwerfersicherung: 15 A
Signalanlagensicherung: 10 A
Zündungssicherung: 10 A
Vergaserheizungssicherung: 15 A
U5SCG0.book Page 31 Thursday, February 14, 2002 12:30 PM

Regelmäßige Wartung und kleinere Reparaturen
6-32
6
GAU04189

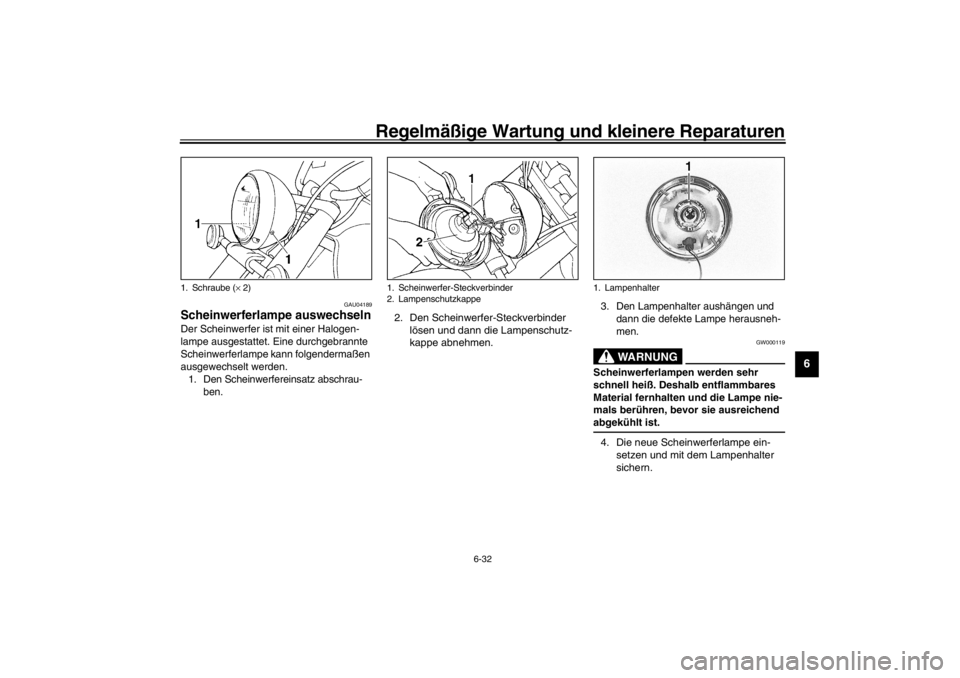

Scheinwerferlampe auswechselnDer Scheinwerfer ist mit einer Halogen-
lampe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Den Scheinwerfer-Steckverbinder
lösen und dann die Lampenschutz-
kappe abnehmen.
3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist. _4. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhalter
sichern.
1. Schraube (× 2)
1. Scheinwerfer-Steckverbinder
2. Lampenschutzkappe
1. Lampenhalter
U5SCG0.book Page 32 Thursday, February 14, 2002 12:30 PM

Regelmäßige Wartung und kleinere Reparaturen
6-33
6
GC000105
ACHTUNG:_ Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und
Lebensdauer der Lampe. Deshalb den
Glaskolben der neuen Lampe nicht mit
den Fingern berühren und Verunreini-
gungen der Lampe mit einem mit Alko-
hol oder Verdünner angefeuchteten
Tuch entfernen. _5. Die Lampenschutzkappe und dann
den Scheinwerfer-Steckverbinder auf-
setzen.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. vom YAMAHA-
Händler einstellen lassen.
GAU00855
Blinkerlampe und Rücklicht-/
Bremslichtlampe auswechseln 1. Die Streuscheibe abschrauben.
2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn heraus-
drehen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.1. Schraube (× 2)
1. Schraube (× 2)XVS650
