2002 YAMAHA XVS650 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. _
GAU04202
GCA00102
ACHTUNG:_ Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolben-
ringe usw.) und der Auspuffanlage. _
Nur bleifreies Normalbenzin mit einer Min-
destoktanzahl von 91 (ROZ) tanken. Tritt
bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
einer höheren Oktanzahl verwenden.
Empfohlener Kraftstoff
Bleifreies Normalbenzin
Tankinhalt
Gesamtmenge
16 L
Davon Reserve
ca. 3 L
U5SCG0.book Page 8 Thursday, February 14, 2002 12:30 PM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU02969

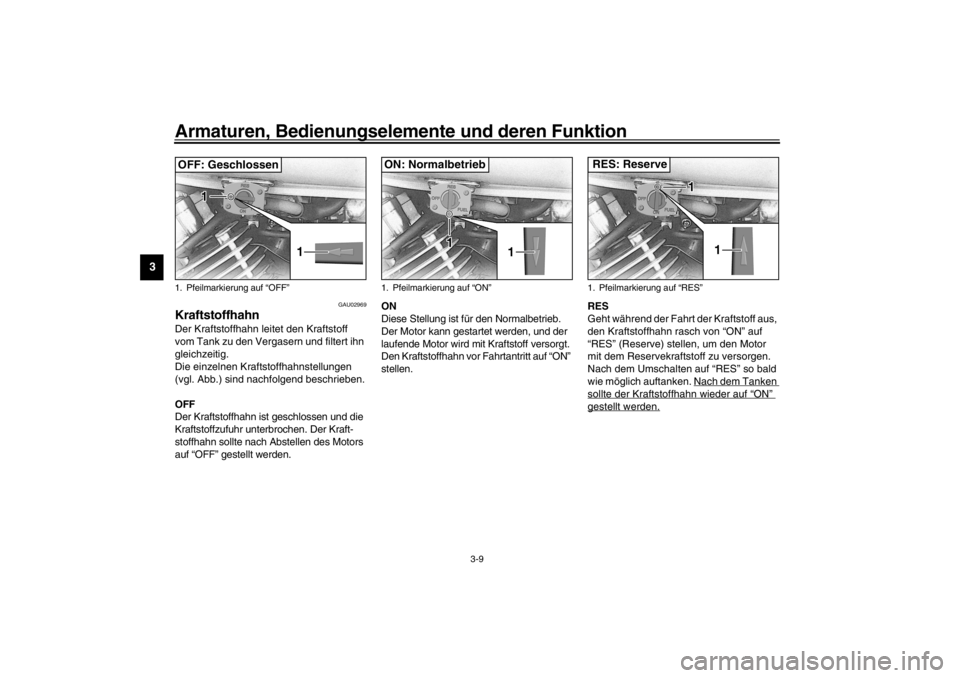

Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff
vom Tank zu den Vergasern und filtert ihn
gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen
(vgl. Abb.) sind nachfolgend beschrieben.OFF
Der Kraftstoffhahn ist geschlossen und die
Kraftstoffzufuhr unterbrochen. Der Kraft-
stoffhahn sollte nach Abstellen des Motors
auf “OFF” gestellt werden.ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff versorgt.
Den Kraftstoffhahn vor Fahrtantritt auf “ON”
stellen.RES
Geht während der Fahrt der Kraftstoff aus,
den Kraftstoffhahn rasch von “ON” auf
“RES” (Reserve) stellen, um den Motor
mit dem Reservekraftstoff zu versorgen.
Nach dem Umschalten auf “RES” so bald
wie möglich auftanken. Nach dem Tanken sollte der Kraftstoffhahn wieder auf “ON” gestellt werden.
1. Pfeilmarkierung auf “OFF”OFF: Geschlossen
1. Pfeilmarkierung auf “ON”ON: Normalbetrieb
1. Pfeilmarkierung auf “RES”RES: Reserve
U5SCG0.book Page 9 Thursday, February 14, 2002 12:30 PM

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU03031

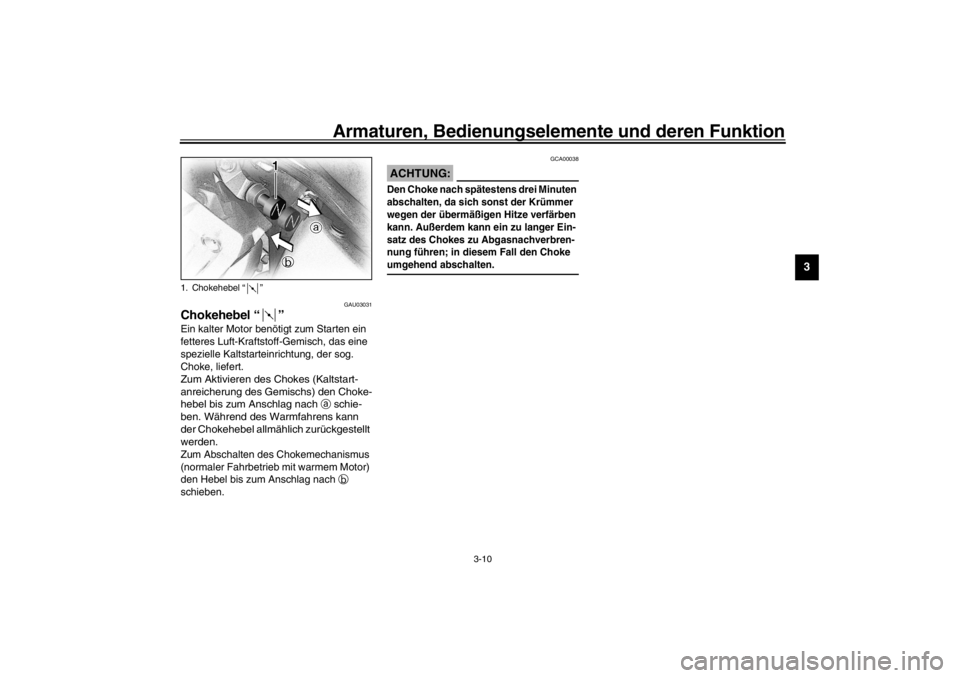

Chokehebel “” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.Zum Aktivieren des Chokes (Kaltstart-
anreicherung des Gemischs) den Choke-
hebel bis zum Anschlag nach
a schie-
ben. Während des Warmfahrens kann
der Chokehebel allmählich zurückgestellt
werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b
schieben.
GCA00038
ACHTUNG:_ Den Choke nach spätestens drei Minuten
abschalten, da sich sonst der Krümmer
wegen der übermäßigen Hitze verfärben
kann. Außerdem kann ein zu langer Ein-
satz des Chokes zu Abgasnachverbren-
nung führen; in diesem Fall den Choke
umgehend abschalten. _
1. Chokehebel “”
U5SCG0.book Page 10 Thursday, February 14, 2002 12:30 PM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU01889

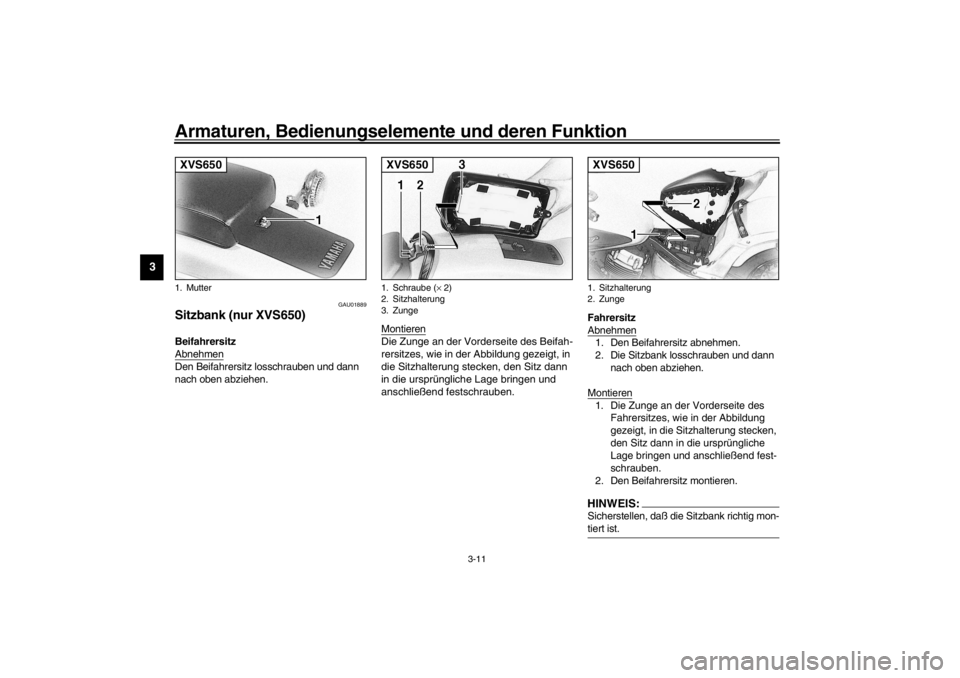

Sitzbank (nur XVS650)Beifahrersitz
AbnehmenDen Beifahrersitz losschrauben und dann
nach oben abziehen.Montieren
Die Zunge an der Vorderseite des Beifah-
rersitzes, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken, den Sitz dann
in die ursprüngliche Lage bringen und
anschließend festschrauben.
Fahrersitz
Abnehmen1. Den Beifahrersitz abnehmen.
2. Die Sitzbank losschrauben und dann
nach oben abziehen.

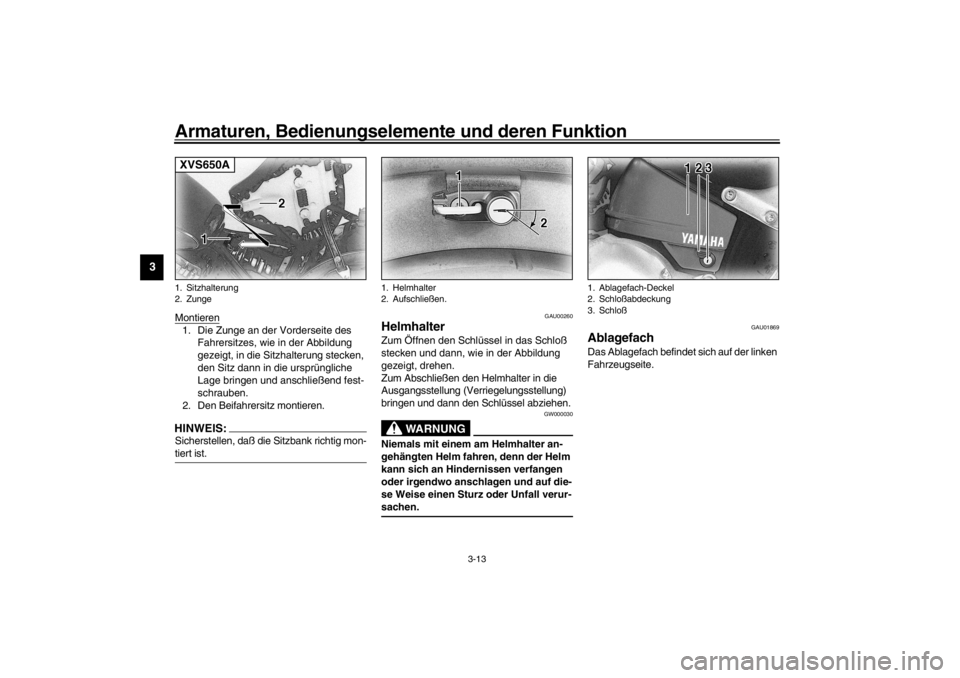

Montieren1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterung stecken,
den Sitz dann in die ursprüngliche
Lage bringen und anschließend fest-
schrauben.
2. Den Beifahrersitz montieren.HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
1. MutterXVS650
1. Schraube (× 2)
2. Sitzhalterung
3. ZungeXVS650
1. Sitzhalterung
2. ZungeXVS650
U5SCG0.book Page 11 Thursday, February 14, 2002 12:30 PM

Armaturen, Bedienungselemente und deren Funktion
3-12
3
GAU04188

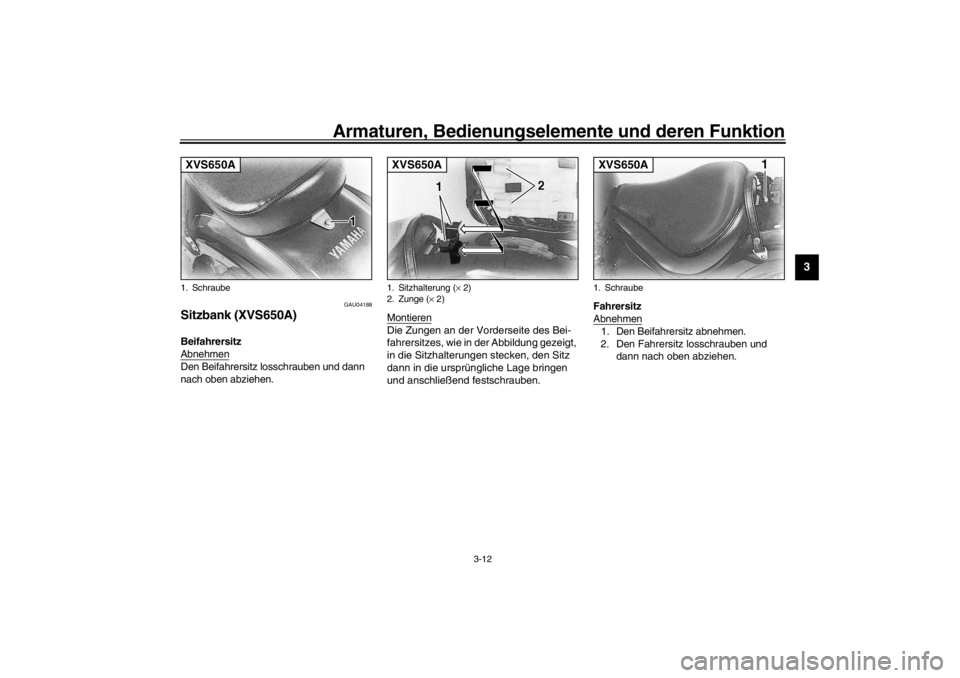

Sitzbank (XVS650A)Beifahrersitz
AbnehmenDen Beifahrersitz losschrauben und dann
nach oben abziehen.Montieren
Die Zungen an der Vorderseite des Bei-
fahrersitzes, wie in der Abbildung gezeigt,
in die Sitzhalterungen stecken, den Sitz
dann in die ursprüngliche Lage bringen
und anschließend festschrauben.
Fahrersitz
Abnehmen1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz losschrauben und
dann nach oben abziehen.
1. SchraubeXVS650A
1. Sitzhalterung (× 2)
2. Zunge (× 2)XVS650A
1. SchraubeXVS650A
U5SCG0.book Page 12 Thursday, February 14, 2002 12:30 PM

Armaturen, Bedienungselemente und deren Funktion
3-13
3
Montieren1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterung stecken,
den Sitz dann in die ursprüngliche
Lage bringen und anschließend fest-
schrauben.
2. Den Beifahrersitz montieren.HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
GAU00260
Helmhalter Zum Öffnen den Schlüssel in das Schloß
stecken und dann, wie in der Abbildung
gezeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung (Verriegelungsstellung)
bringen und dann den Schlüssel abziehen.
GW000030
WARNUNG
_ Niemals mit einem am Helmhalter an-
gehängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf die-
se Weise einen Sturz oder Unfall verur-
sachen. _
GAU01869
Ablagefach Das Ablagefach befindet sich auf der linken
Fahrzeugseite.
1. Sitzhalterung
2. ZungeXVS650A
1. Helmhalter
2. Aufschließen.
1. Ablagefach-Deckel
2. Schloßabdeckung
3. Schloß
U5SCG0.book Page 13 Thursday, February 14, 2002 12:30 PM

Armaturen, Bedienungselemente und deren Funktion
3-14
3
Ablagefach öffnen1. Die Schloßabdeckung öffnen, den
Schlüssel in das Schloß stecken und
dann im Uhrzeigersinn drehen.2. Den Deckel, wie in der Abbildung
gezeigt, nach außen abziehen.
Ablagefach schließen1. Den Deckel, wie in der Abbildung
gezeigt, in die ursprüngliche Lage
bringen.2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.1. Ablagefach
2. Deckel
U5SCG0.book Page 14 Thursday, February 14, 2002 12:30 PM

Armaturen, Bedienungselemente und deren Funktion
3-15
3
GAU00299

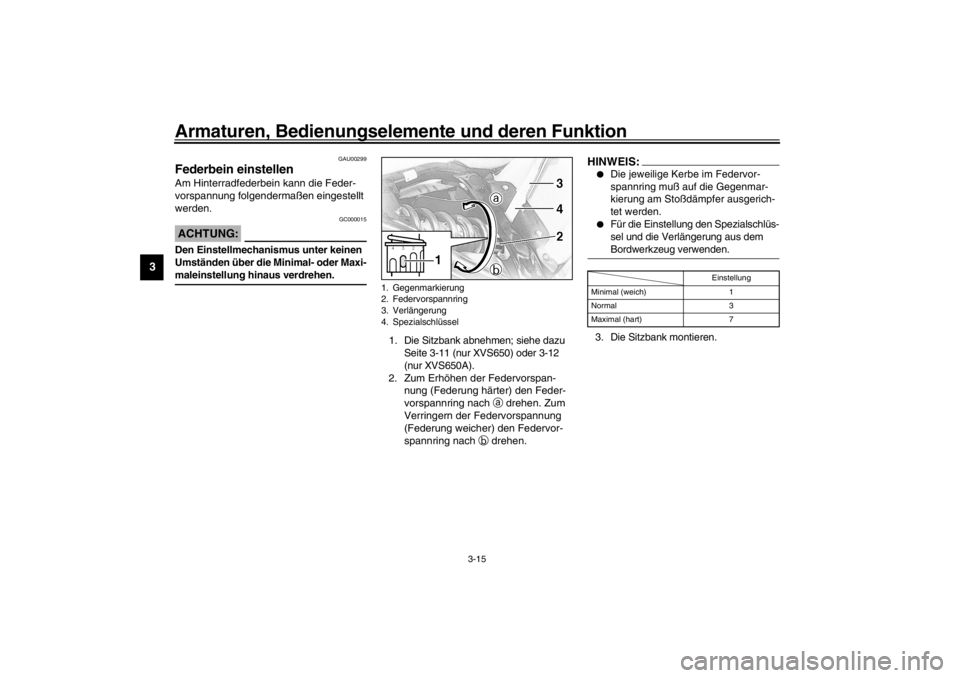

Federbein einstellen Am Hinterradfederbein kann die Feder-
vorspannung folgendermaßen eingestellt
werden.
GC000015
ACHTUNG:_ Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen. _
1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11 (nur XVS650) oder 3-12
(nur XVS650A).2. Zum Erhöhen der Federvorspan-
nung (Federung härter) den Feder-
vorspannring nach
a drehen. Zum
Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring nach
b drehen.
HINWEIS:_

Die jeweilige Kerbe im Federvor-
spannring muß auf die Gegenmar-
kierung am Stoßdämpfer ausgerich-
tet werden.


Für die Einstellung den Spezialschlüs-
sel und die Verlängerung aus dem
Bordwerkzeug verwenden.
_CI-10G3. Die Sitzbank montieren.
1. Gegenmarkierung
2. Federvorspannring
3. Verlängerung
4. Spezialschlüssel
Einstellung
Minimal (weich) 1
Normal 3
Maximal (hart) 7
U5SCG0.book Page 15 Thursday, February 14, 2002 12:30 PM
