2002 YAMAHA XV1600A Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6
SAU00681
ADVERTENCIA
_

Si los neumáticos están excesivamente
gastados, hágalos cambiar en un conce-
sionario Yamaha. Además de ser ilegal,
el uso de la motocicleta con unos neu-
máticos excesivamente gastados reduce
la estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza relaciona-
da con las ruedas y los frenos, incluidos
los neumáticos, debe confiarse a un con-
cesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios.


No se recomienda poner un parche en
una cámara pinchada. Si aun así resulta
inevitable, ponga el parche en la cáma-
ra con mucho cuidado y cámbiela lo an-
tes posible por un producto de alta
calidad.
_
SAU00685

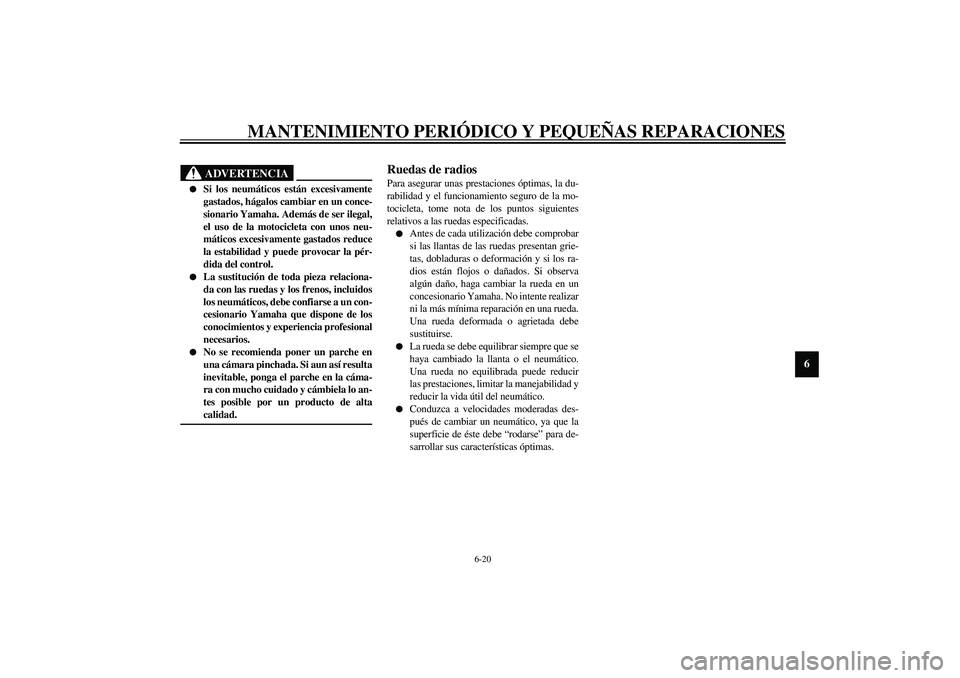

Ruedas de radios Para asegurar unas prestaciones óptimas, la du-
rabilidad y el funcionamiento seguro de la mo-
tocicleta, tome nota de los puntos siguientes
relativos a las ruedas especificadas.

Antes de cada utilización debe comprobar
si las llantas de las ruedas presentan grie-
tas, dobladuras o deformación y si los ra-
dios están flojos o dañados. Si observa
algún daño, haga cambiar la rueda en un
concesionario Yamaha. No intente realizar
ni la más mínima reparación en una rueda.
Una rueda deformada o agrietada debe
sustituirse.


La rueda se debe equilibrar siempre que se
haya cambiado la llanta o el neumático.
Una rueda no equilibrada puede reducir
las prestaciones, limitar la manejabilidad y
reducir la vida útil del neumático.


Conduzca a velocidades moderadas des-
pués de cambiar un neumático, ya que la
superficie de éste debe “rodarse” para de-
sarrollar sus características óptimas.
S_5ja.book Page 20 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6
SAU00694

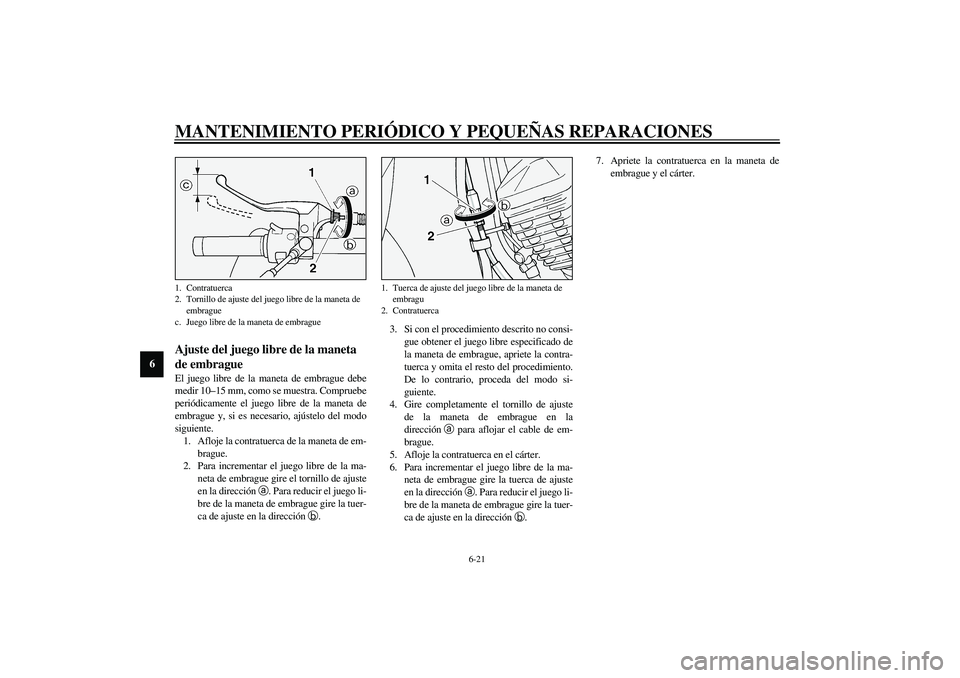

Ajuste del juego libre de la maneta
de embrague El juego libre de la maneta de embrague debe
medir 10–15 mm, como se muestra. Compruebe
periódicamente el juego libre de la maneta de
embrague y, si es necesario, ajústelo del modo
siguiente.
1. Afloje la contratuerca de la maneta de em-
brague.
2. Para incrementar el juego libre de la ma-
neta de embrague gire el tornillo de ajuste
en la dirección
a. Para reducir el juego li-
bre de la maneta de embrague gire la tuer-
ca de ajuste en la dirección
b.3. Si con el procedimiento descrito no consi-
gue obtener el juego libre especificado de
la maneta de embrague, apriete la contra-
tuerca y omita el resto del procedimiento.
De lo contrario, proceda del modo si-
guiente.
4. Gire completamente el tornillo de ajuste
de la maneta de embrague en la
dirección
a para aflojar el cable de em-
brague.
5. Afloje la contratuerca en el cárter.
6. Para incrementar el juego libre de la ma-
neta de embrague gire la tuerca de ajuste
en la dirección
a. Para reducir el juego li-
bre de la maneta de embrague gire la tuer-
ca de ajuste en la dirección
b.7. Apriete la contratuerca en la maneta de
embrague y el cárter.1. Contratuerca
2. Tornillo de ajuste del juego libre de la maneta de
embrague
c. Juego libre de la maneta de embrague
1. Tuerca de ajuste del juego libre de la maneta de
embragu
2. Contratuerca
S_5ja.book Page 21 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6
SAU00696

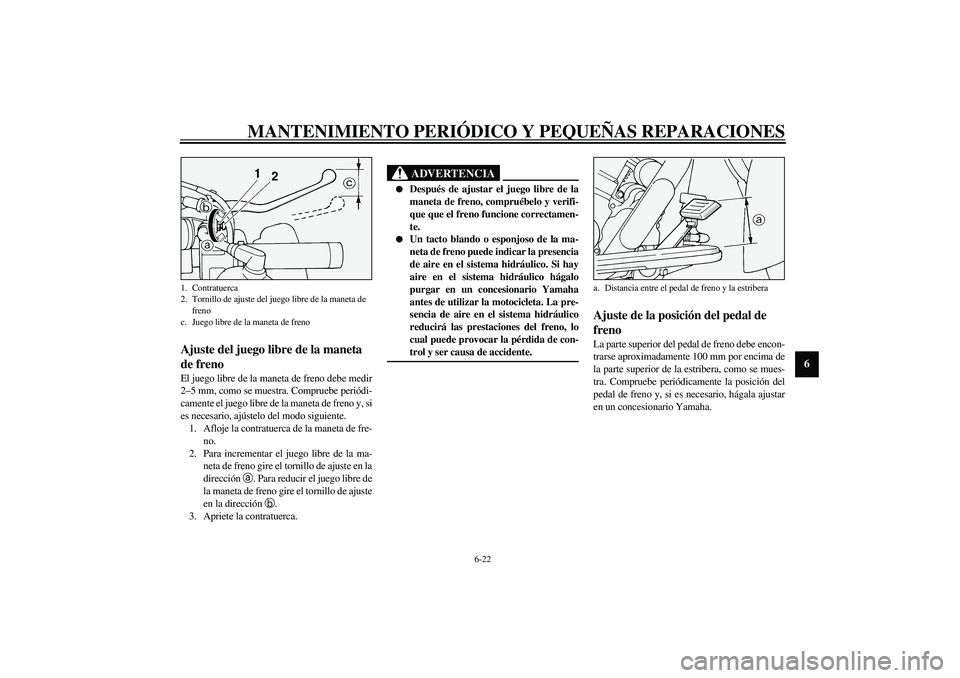

Ajuste del juego libre de la maneta
de freno El juego libre de la maneta de freno debe medir
2–5 mm, como se muestra. Compruebe periódi-
camente el juego libre de la maneta de freno y, si
es necesario, ajústelo del modo siguiente.
1. Afloje la contratuerca de la maneta de fre-
no.
2. Para incrementar el juego libre de la ma-
neta de freno gire el tornillo de ajuste en la
dirección
a. Para reducir el juego libre de
la maneta de freno gire el tornillo de ajuste
en la dirección
b.
3. Apriete la contratuerca.
SW000099
ADVERTENCIA
_

Después de ajustar el juego libre de la
maneta de freno, compruébelo y verifi-
que que el freno funcione correctamen-
te.


Un tacto blando o esponjoso de la ma-
neta de freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo
purgar en un concesionario Yamaha
antes de utilizar la motocicleta. La pre-
sencia de aire en el sistema hidráulico
reducirá las prestaciones del freno, lo
cual puede provocar la pérdida de con-
trol y ser causa de accidente.
_
SAU01746
Ajuste de la posición del pedal de
freno La parte superior del pedal de freno debe encon-
trarse aproximadamente 100 mm por encima de
la parte superior de la estribera, como se mues-
tra. Compruebe periódicamente la posición del
pedal de freno y, si es necesario, hágala ajustar
en un concesionario Yamaha.
1. Contratuerca
2. Tornillo de ajuste del juego libre de la maneta de
freno
c. Juego libre de la maneta de freno
a. Distancia entre el pedal de freno y la estribera
S_5ja.book Page 22 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
SW000109
ADVERTENCIA
_ Un tacto blando o esponjoso de la maneta de
freno puede indicar la presencia de aire en el
sistema hidráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un concesiona-
rio Yamaha antes de utilizar la motocicleta.
La presencia de aire en el sistema hidráulico
reducirá las prestaciones del freno, lo cual
puede provocar la pérdida de control y ser
causa de accidente. _
SAU00713
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que se
activa con el pedal de freno, está correctamente
ajustado cuando la luz de freno se enciende justo
antes de que tenga efecto la frenada. Si es nece-
sario, ajuste el interruptor de la luz de freno del
modo siguiente.
Gire la tuerca de ajuste mientras sujeta en su si-
tio el interruptor de la luz de freno trasero. Para
que la luz de freno se encienda antes, gire la
tuerca de ajuste en la dirección
a Para que la
luz de freno se encienda más tarde, gire la tuerca
de ajuste en la dirección
b.
SAU00721
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos
que se especifican en el cuadro de mantenimien-
to periódico y engrase.
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz de freno
trasero
S_5ja.book Page 23 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6
SAU03938

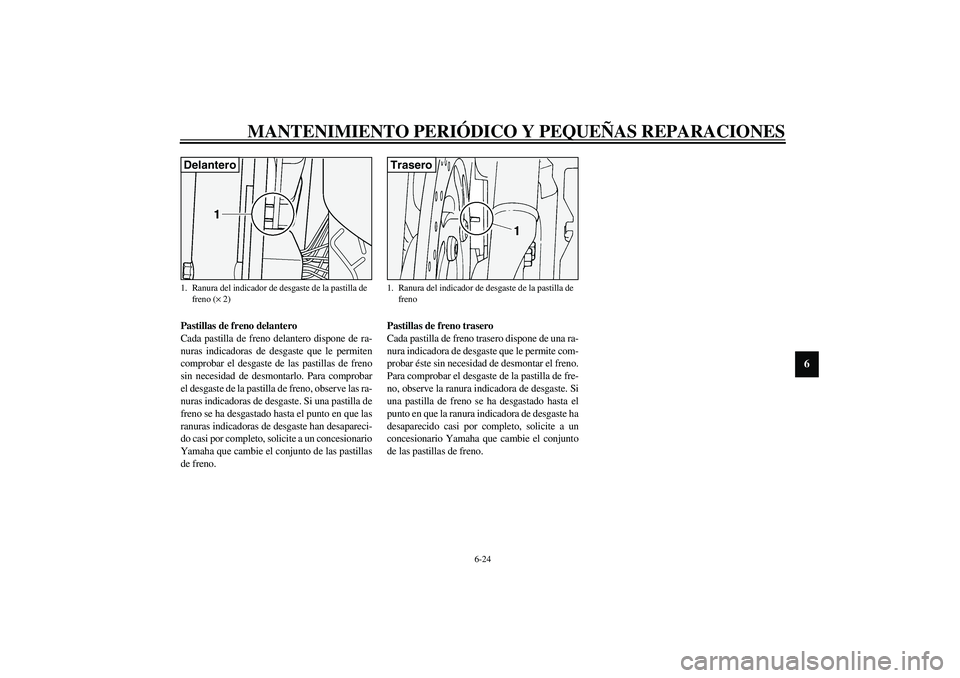

Pastillas de freno delantero
Cada pastilla de freno delantero dispone de ra-
nuras indicadoras de desgaste que le permiten
comprobar el desgaste de las pastillas de freno
sin necesidad de desmontarlo. Para comprobar
el desgaste de la pastilla de freno, observe las ra-
nuras indicadoras de desgaste. Si una pastilla de
freno se ha desgastado hasta el punto en que las
ranuras indicadoras de desgaste han desapareci-
do casi por completo, solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas
de freno.
SAU03939
Pastillas de freno trasero
Cada pastilla de freno trasero dispone de una ra-
nura indicadora de desgaste que le permite com-
probar éste sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla de fre-
no, observe la ranura indicadora de desgaste. Si
una pastilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de desgaste ha
desaparecido casi por completo, solicite a un
concesionario Yamaha que cambie el conjunto
de las pastillas de freno.
1. Ranura del indicador de desgaste de la pastilla de
freno (× 2)Delantero
1. Ranura del indicador de desgaste de la pastilla de
frenoTrasero
S_5ja_Periodic.fm Page 24 Wednesday, February 19, 2003 1:35 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6
SAU03294
Comprobación del líquido de freno Si el líquido de freno es insuficiente, puede en-
trar aire en el sistema y, como consecuencia de
ello, los frenos pueden perder su eficacia.
Antes de utilizar la motocicleta, verifique que el
líquido de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido según
sea necesario. Un nivel bajo de líquido de freno
puede ser indicativo del desgaste de las pastillas
y/o de una fuga en el sistema de frenos. Si el ni-
vel de líquido de freno está bajo, compruebe si
las pastillas están desgastadas y si el sistema de
frenos presenta alguna fuga.
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido, ve-
rifique que la parte superior del depósito
del líquido de frenos esté nivelada.


Utilice únicamente un líquido de freno de
la calidad recomendada, ya que de lo con-
trario las juntas de goma se pueden dete-
riorar, provocando fugas y reduciendo la
eficacia de los frenos.


Añada el mismo tipo de líquido de freno.
La mezcla de líquidos diferentes puede
provocar una reacción química perjudicial
y reducir la eficacia de los frenos.


Evite que penetre agua en el depósito del
líquido de frenos cuando añada líquido. El
agua reducirá significativamente el punto
de ebullición del líquido y puede provocar
una obstrucción por vapor.


El líquido de freno puede dañar las super-
ficies pintadas o las piezas de plástico. Eli-
mine siempre inmediatamente el líquido
que se haya derramado.


A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido
de freno disminuya de forma gradual. No
obstante, si el nivel de líquido de freno dis-
minuye de forma repentina solicite a un
concesionario Yamaha que averigüe la
causa.
1. Marca de nivel mínimoDelantero
1. Marca de nivel mínimo
Líquido de freno recomendado: DOT 4Trasero
S_5ja.book Page 25 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
6
SAU03976

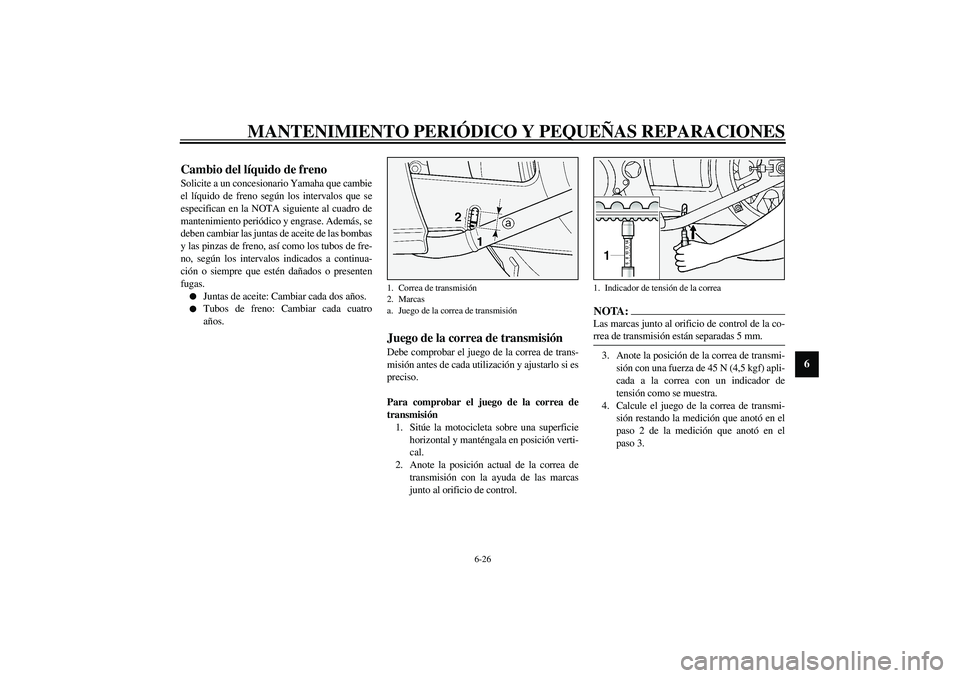

Cambio del líquido de freno Solicite a un concesionario Yamaha que cambie
el líquido de freno según los intervalos que se
especifican en la NOTA siguiente al cuadro de
mantenimiento periódico y engrase. Además, se
deben cambiar las juntas de aceite de las bombas
y las pinzas de freno, así como los tubos de fre-
no, según los intervalos indicados a continua-
ción o siempre que estén dañados o presenten
fugas.

Juntas de aceite: Cambiar cada dos años.


Tubos de freno: Cambiar cada cuatro
años.
SAU01830
Juego de la correa de transmisión Debe comprobar el juego de la correa de trans-
misión antes de cada utilización y ajustarlo si es
preciso.
Para comprobar el juego de la correa de
transmisión
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición verti-
cal.
2. Anote la posición actual de la correa de
transmisión con la ayuda de las marcas
junto al orificio de control.
NOTA:_ Las marcas junto al orificio de control de la co-
rrea de transmisión están separadas 5 mm. _3. Anote la posición de la correa de transmi-
sión con una fuerza de 45 N (4,5 kgf) apli-
cada a la correa con un indicador de
tensión como se muestra.
4. Calcule el juego de la correa de transmi-
sión restando la medición que anotó en el
paso 2 de la medición que anotó en el
paso 3.
1. Correa de transmisión
2. Marcas
a. Juego de la correa de transmisión
1. Indicador de tensión de la correa
S_5ja.book Page 26 Saturday, August 18, 2001 4:05 PM

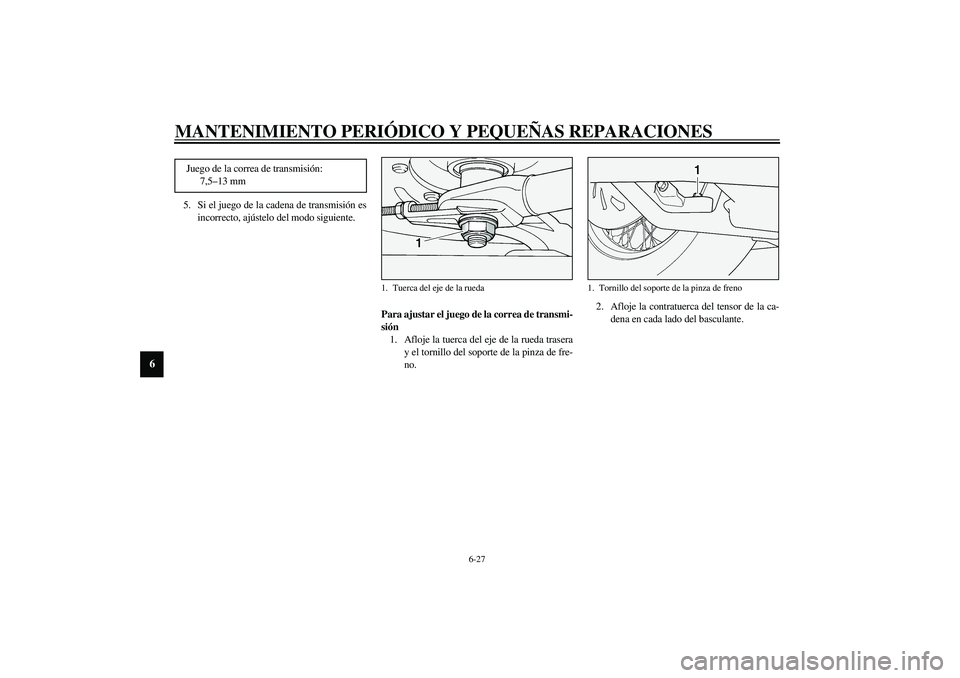

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
5. Si el juego de la cadena de transmisión es
incorrecto, ajústelo del modo siguiente.
SAU01748
Para ajustar el juego de la correa de transmi-
sión
1. Afloje la tuerca del eje de la rueda trasera
y el tornillo del soporte de la pinza de fre-
no.2. Afloje la contratuerca del tensor de la ca-
dena en cada lado del basculante. Juego de la correa de transmisión:
7,5–13 mm1. Tuerca del eje de la rueda
1. Tornillo del soporte de la pinza de freno
S_5ja.book Page 27 Saturday, August 18, 2001 4:05 PM
