MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-36
6
SC000103
ATENCION:_ Para evitar una avería grave del sistema eléc-
trico y posiblemente un incendio, no utilice
un fusible con un amperaje superior al reco-
mendado._3. Gire la llave a la posición “ON” y active el
circuito eléctrico en cuestión para compro-
bar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inmediata-
mente, solicite a un concesionario
Yamaha que revise el sistema eléctrico.
SAU04189
Cambio de la bombilla del faro Esta motocicleta está equipada con un faro dota-
do de bombilla de cuarzo. Si se funde la bombi-
lla del faro, cámbiela del modo siguiente.
1. Desmonte el faro extraíble extrayendo los
tornillos.2. Desconecte la conexión del faro y luego
desmonte la tapa de la bombilla.1. Tornillo (× 2)
1. Conexión del faro
2. Tapa de la bombilla del faro
S_5ja.book Page 36 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-37
6

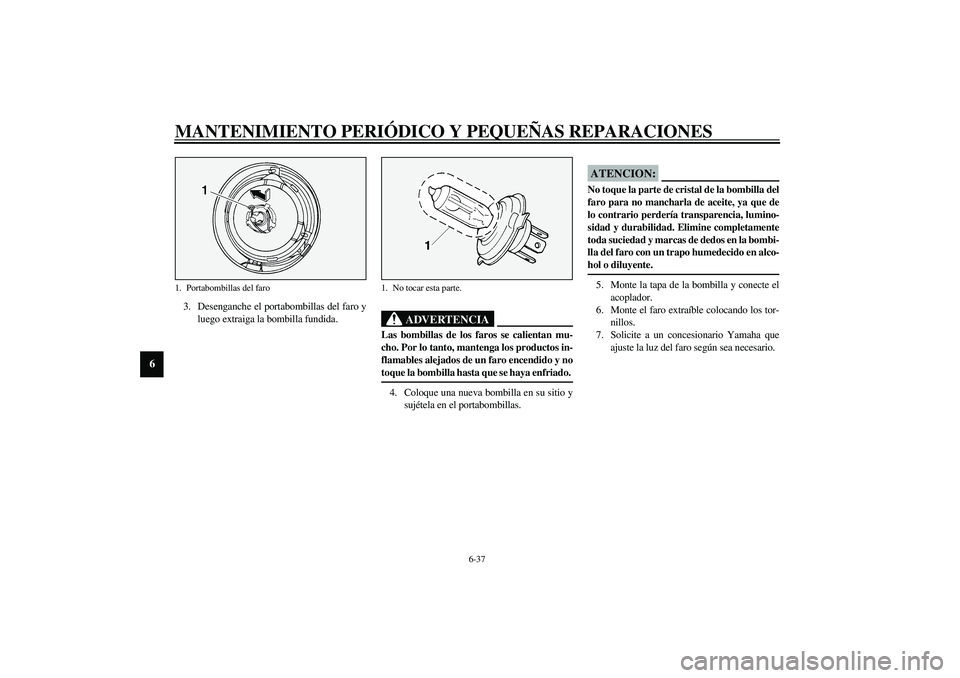

3. Desenganche el portabombillas del faro y
luego extraiga la bombilla fundida.
SW000119
ADVERTENCIA
_ Las bombillas de los faros se calientan mu-
cho. Por lo tanto, mantenga los productos in-
flamables alejados de un faro encendido y no
toque la bombilla hasta que se haya enfriado. _4. Coloque una nueva bombilla en su sitio y
sujétela en el portabombillas.
SC000105
ATENCION:_ No toque la parte de cristal de la bombilla del
faro para no mancharla de aceite, ya que de
lo contrario perdería transparencia, lumino-
sidad y durabilidad. Elimine completamente
toda suciedad y marcas de dedos en la bombi-
lla del faro con un trapo humedecido en alco-
hol o diluyente. _5. Monte la tapa de la bombilla y conecte el
acoplador.
6. Monte el faro extraíble colocando los tor-
nillos.
7. Solicite a un concesionario Yamaha que
ajuste la luz del faro según sea necesario.
1. Portabombillas del faro
1. No tocar esta parte.
S_5ja.book Page 37 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-38
6
SAU00855
Cambio de la bombilla de un
intermitente o de la luz de freno/

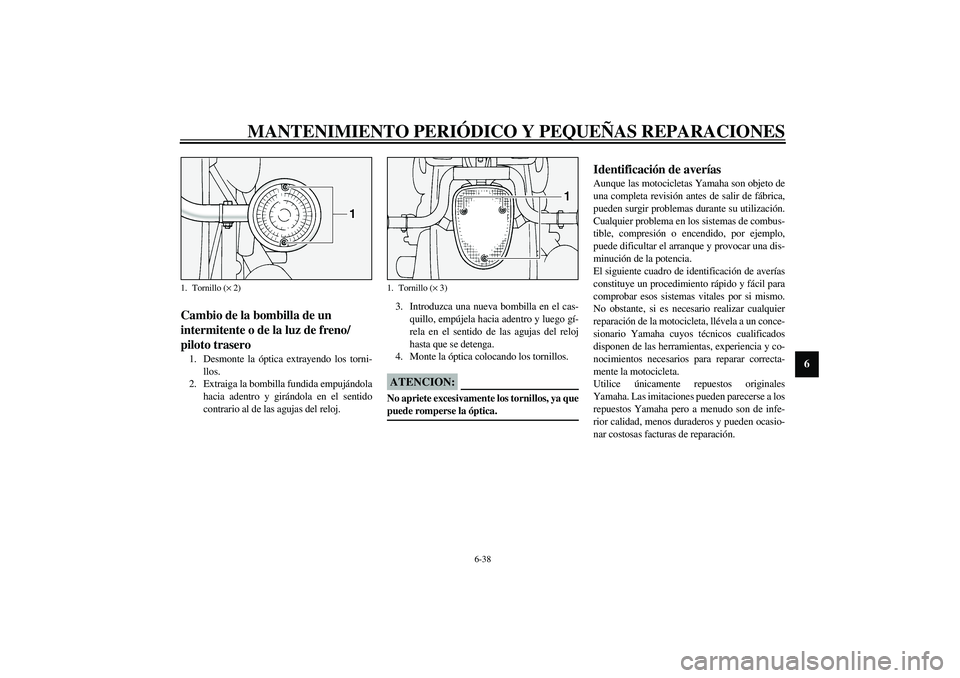

piloto trasero 1. Desmonte la óptica extrayendo los torni-
llos.
2. Extraiga la bombilla fundida empujándola
hacia adentro y girándola en el sentido
contrario al de las agujas del reloj.3. Introduzca una nueva bombilla en el cas-
quillo, empújela hacia adentro y luego gí-
rela en el sentido de las agujas del reloj
hasta que se detenga.
4. Monte la óptica colocando los tornillos.
SC000108
ATENCION:_ No apriete excesivamente los tornillos, ya que
puede romperse la óptica. _
SAU01008
Identificación de averías Aunque las motocicletas Yamaha son objeto de
una completa revisión antes de salir de fábrica,
pueden surgir problemas durante su utilización.
Cualquier problema en los sistemas de combus-
tible, compresión o encendido, por ejemplo,
puede dificultar el arranque y provocar una dis-
minución de la potencia.
El siguiente cuadro de identificación de averías
constituye un procedimiento rápido y fácil para
comprobar esos sistemas vitales por si mismo.
No obstante, si es necesario realizar cualquier
reparación de la motocicleta, llévela a un conce-
sionario Yamaha cuyos técnicos cualificados
disponen de las herramientas, experiencia y co-
nocimientos necesarios para reparar correcta-
mente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecerse a los
repuestos Yamaha pero a menudo son de infe-
rior calidad, menos duraderos y pueden ocasio-
nar costosas facturas de reparación.
1. Tornillo (× 2)
1. Tornillo (× 3)
S_5ja.book Page 38 Saturday, August 18, 2001 4:05 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-39
6
SAU01297

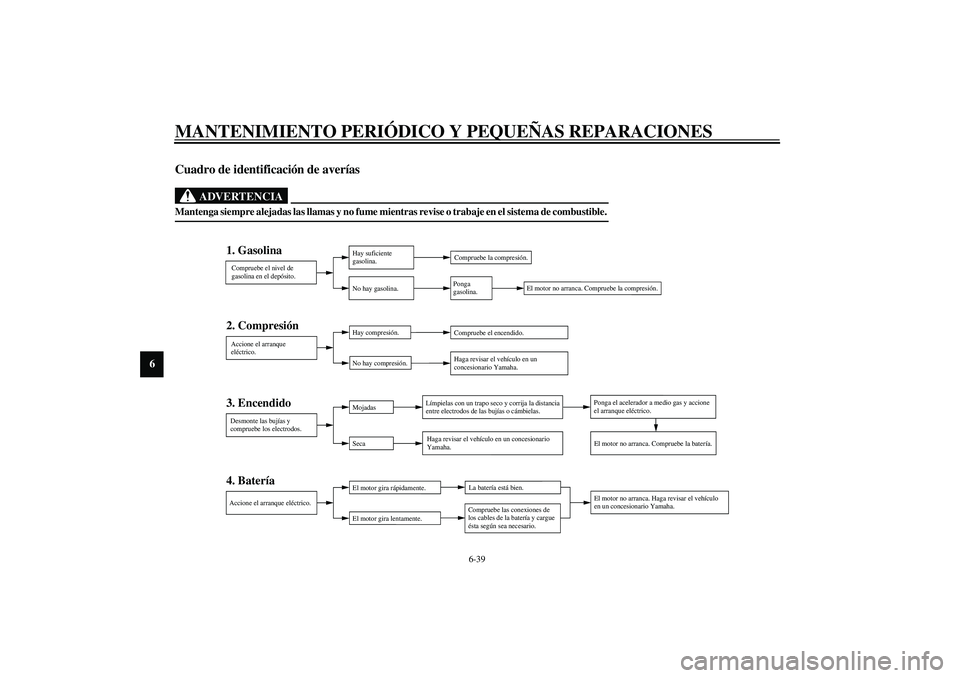

Cuadro de identificación de averías
SW000125
ADVERTENCIA
_ Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible. _
2. Compresión
3. Encendido
4. Batería 1. Gasolina
Hay suficiente
gasolina.
No hay gasolina.Compruebe la compresión.
Ponga
gasolina.
Accione el arranque
eléctrico.Hay compresión.
No hay compresión.Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Desmonte las bujías y
compruebe los electrodos.Mojadas
SecaLímpielas con un trapo seco y corrija la distancia
entre electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario
Yamaha.Ponga el acelerador a medio gas y accione
el arranque eléctrico.
El motor no arranca. Compruebe la batería.
Accione el arranque eléctrico.El motor gira rápidamente.
El motor gira lentamente.La batería está bien.
Compruebe las conexiones de
los cables de la batería y cargue
ésta según sea necesario.
El motor no arranca. Compruebe la compresión.
El motor no arranca. Haga revisar el vehículo
en un concesionario Yamaha.
Compruebe el nivel de
gasolina en el depósito.
S_5ja.book Page 39 Saturday, August 18, 2001 4:05 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7

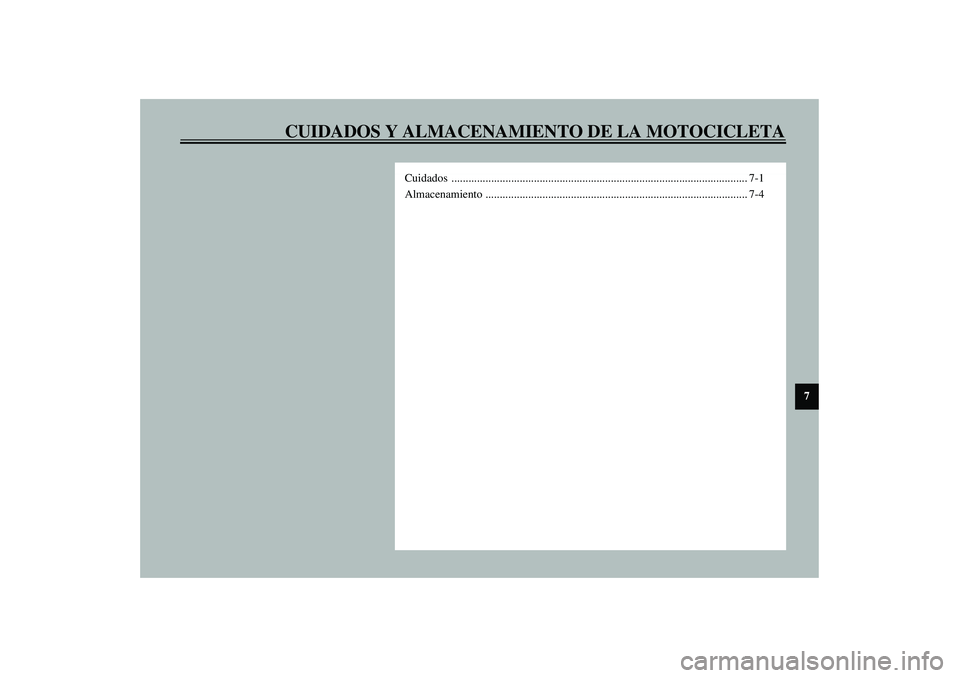

Cuidados ........................................................................................................ 7-1
Almacenamiento ............................................................................................ 7-4
S_5ja.book Page 1 Saturday, August 18, 2001 4:05 PM

7-1
7
SAU03708*

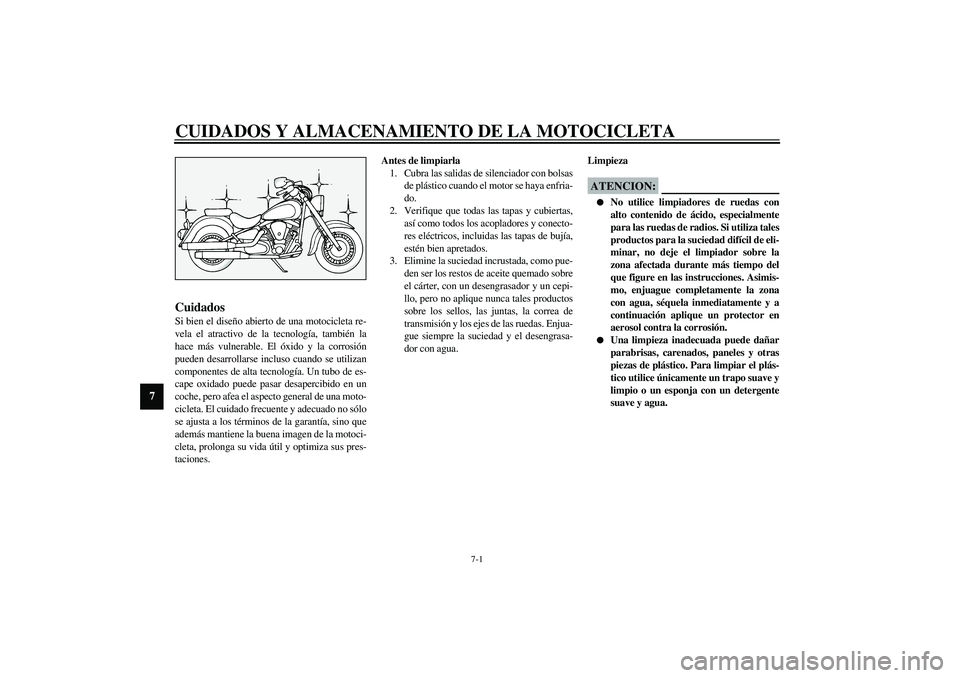

7-CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETACuidados Si bien el diseño abierto de una motocicleta re-
vela el atractivo de la tecnología, también la
hace más vulnerable. El óxido y la corrosión
pueden desarrollarse incluso cuando se utilizan
componentes de alta tecnología. Un tubo de es-
cape oxidado puede pasar desapercibido en un
coche, pero afea el aspecto general de una moto-
cicleta. El cuidado frecuente y adecuado no sólo
se ajusta a los términos de la garantía, sino que
además mantiene la buena imagen de la motoci-
cleta, prolonga su vida útil y optimiza sus pres-
taciones.Antes de limpiarla
1. Cubra las salidas de silenciador con bolsas
de plástico cuando el motor se haya enfria-
do.
2. Verifique que todas las tapas y cubiertas,
así como todos los acopladores y conecto-
res eléctricos, incluidas las tapas de bujía,
estén bien apretados.
3. Elimine la suciedad incrustada, como pue-
den ser los restos de aceite quemado sobre
el cárter, con un desengrasador y un cepi-
llo, pero no aplique nunca tales productos
sobre los sellos, las juntas, la correa de
transmisión y los ejes de las ruedas. Enjua-
gue siempre la suciedad y el desengrasa-
dor con agua.Limpieza
SCA00010
ATENCION:_

No utilice limpiadores de ruedas con
alto contenido de ácido, especialmente
para las ruedas de radios. Si utiliza tales
productos para la suciedad difícil de eli-
minar, no deje el limpiador sobre la
zona afectada durante más tiempo del
que figure en las instrucciones. Asimis-
mo, enjuague completamente la zona
con agua, séquela inmediatamente y a
continuación aplique un protector en
aerosol contra la corrosión.


Una limpieza inadecuada puede dañar
parabrisas, carenados, paneles y otras
piezas de plástico. Para limpiar el plás-
tico utilice únicamente un trapo suave y
limpio o un esponja con un detergente
suave y agua.
S_5ja.book Page 1 Saturday, August 18, 2001 4:05 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7

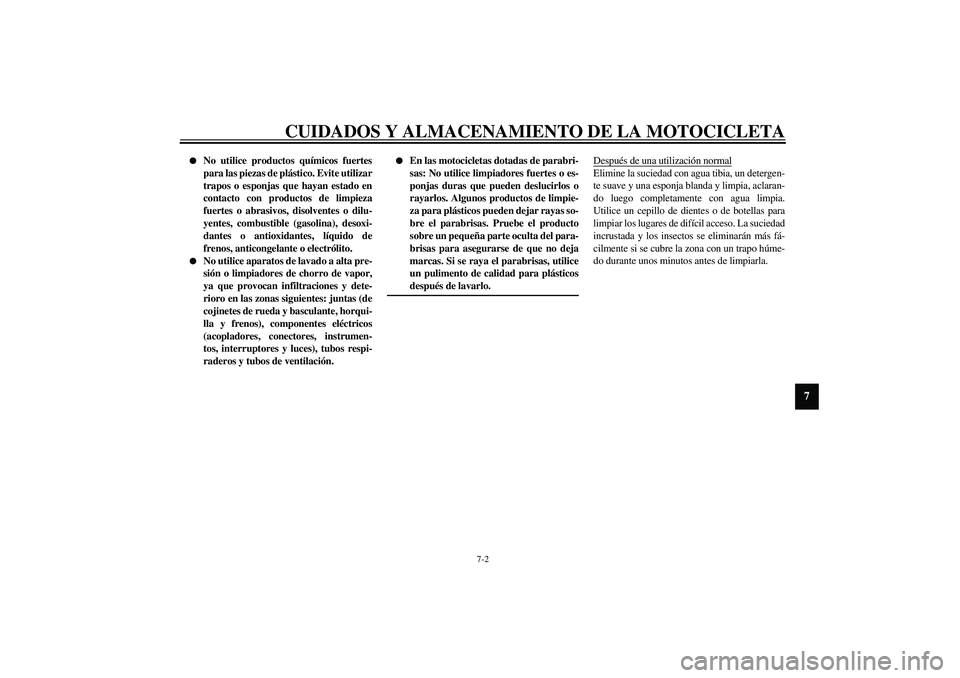

No utilice productos químicos fuertes
para las piezas de plástico. Evite utilizar
trapos o esponjas que hayan estado en
contacto con productos de limpieza
fuertes o abrasivos, disolventes o dilu-
yentes, combustible (gasolina), desoxi-
dantes o antioxidantes, líquido de
frenos, anticongelante o electrólito.


No utilice aparatos de lavado a alta pre-
sión o limpiadores de chorro de vapor,
ya que provocan infiltraciones y dete-
rioro en las zonas siguientes: juntas (de
cojinetes de rueda y basculante, horqui-
lla y frenos), componentes eléctricos
(acopladores, conectores, instrumen-
tos, interruptores y luces), tubos respi-
raderos y tubos de ventilación.


En las motocicletas dotadas de parabri-
sas: No utilice limpiadores fuertes o es-
ponjas duras que pueden deslucirlos o
rayarlos. Algunos productos de limpie-
za para plásticos pueden dejar rayas so-
bre el parabrisas. Pruebe el producto
sobre un pequeña parte oculta del para-
brisas para asegurarse de que no deja
marcas. Si se raya el parabrisas, utilice
un pulimento de calidad para plásticos
después de lavarlo.
_
Después de una utilización normalElimine la suciedad con agua tibia, un detergen-
te suave y una esponja blanda y limpia, aclaran-
do luego completamente con agua limpia.
Utilice un cepillo de dientes o de botellas para
limpiar los lugares de difícil acceso. La suciedad
incrustada y los insectos se eliminarán más fá-
cilmente si se cubre la zona con un trapo húme-
do durante unos minutos antes de limpiarla.
S_5ja.book Page 2 Saturday, August 18, 2001 4:05 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7

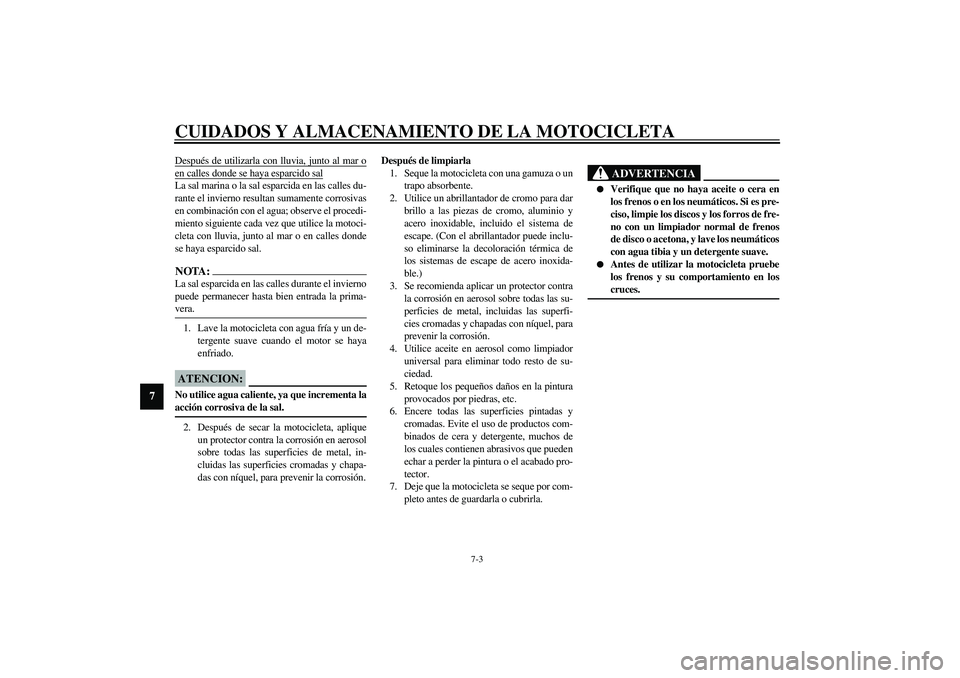

Después de utilizarla con lluvia, junto al mar oen calles donde se haya esparcido salLa sal marina o la sal esparcida en las calles du-
