3. Serrer le contre-écrou au couple
spécifié.
FC000018
fFToujours serrer le contre-écrou de
sorte qu’il touche l’écrou de réglage,
puis le serrer ensuite au couple spéci-
fié.
FAU00315
XGCet amortisseur contient de l’azote
sous forte pression. Lire attentive-
ment et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler l’amortisseur. Le
fabricant décline toute responsabilité
pour les dommages matériels résul-
tant d’une mauvaise manipulation.
8Ne pas modifier ni tenter
d’ouvrir la bonbonne de gaz.
8Ne pas approcher l’amortisseur
d’une flamme ou de toute autre
source de chaleur. La pression
du gaz augmenterait excessive-
ment et provoquerait un risque
d’explosion.
8Ne déformer ni endommager la
bonbonne de gaz d’aucune
façon, car cela risque d’amoin-
drir les performances d’amortis-
sement.
8Toujours confier l’entretien de
l’amortisseur à un concession-
naire Yamaha.
FAU00330
Béquille latéraleBéquille latéraleLa béquille latérale est située sur le
côté gauche du cadre. Relever ou
déployer la béquille latérale avec le
pied tout en maintenant la moto à la
verticale.N.B.:
Le contacteur intégré à la béquille laté-
rale fait partie du système du coupe-
circuit d’allumage, qui coupe l’alluma-
ge dans certaines situations. (Le
fonctionnement du système du coupe-
circuit d’allumage est expliqué plus
bas.)
COMMANDES ET INSTRUMENTS
3
Précontrainte de ressort :
Minimum (réglage doux) :
Distance A = 1 mm
Standard :
Distance A = 5,5 mm
Maximum (réglage dur) :
Distance A = 12 mmCouple de serrage :
Contre-écrou :
42 Nm (4,2 m0kgf)
4PT-F7 (French) 7/13/01 4:29 PM Page 24

3-12
COMMANDES ET INSTRUMENTS
3
FW000044
XGNe pas rouler avec la béquille latéra-
le déployée ou lorsque la béquille ne
se relève pas correctement. Celle-ci
pourrait toucher le sol et distraire le
pilote, qui pourrait perdre le contrô-
le du véhicule. Le système de coupe-
circuit d’allumage de Yamaha per-
met de rappeler au pilote qu’il doit
relever la béquille latérale avant de
se mettre en route. Il convient donc
de contrôler régulièrement ce systè-
me en procédant comme décrit ci-
après et de le faire réparer par un
concessionnaire Yamaha en cas de
mauvais fonctionnement.
FAU03720
Système du coupe-circuit
d’allumageCoupe-circuit d’allumage, systèmeLe système du coupe-circuit d’alluma-
ge, qui comprend les contacteurs de
béquille latérale, d’embrayage et de
point mort, remplit les fonctions sui-
vantes.
8Il empêche la mise en marche du
moteur lorsqu’une vitesse est
engagée et que la béquille latérale
est relevée mais que le levier
d’embrayage n’est pas actionné.
8Il empêche la mise en marche du
moteur lorsqu’une vitesse est
engagée et que le levier
d’embrayage est actionné mais
que la béquille latérale n’a pas été
relevée.
8Il coupe le moteur lorsqu’une
vitesse est engagée et que l’on
déploie la béquille latérale.
Contrôler régulièrement le fonctionne-
ment du système du coupe-circuit
d’allumage en effectuant le procédé
suivant.
FW000045
XGSi un mauvais fonctionnement est
constaté, faire contrôler le système
par un concessionnaire Yamaha
avant de démarrer.
4PT-F7 (French) 7/13/01 4:29 PM Page 25

3-13
COMMANDES ET INSTRUMENTS
3
Le moteur coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position “
#”.
3. Tourner la clé de contact sur “ON”.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?Après que le moteur ait calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer.
12. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
NON
N.B.:Ce contrôle est le plus fiable lorsqu’effectué le moteur
chaud.
OUIOUI NON
Ce système est en ordre. La moto peut être utilisée.
OUI NON
4PT-F7 (French) 7/13/01 4:29 PM Page 26

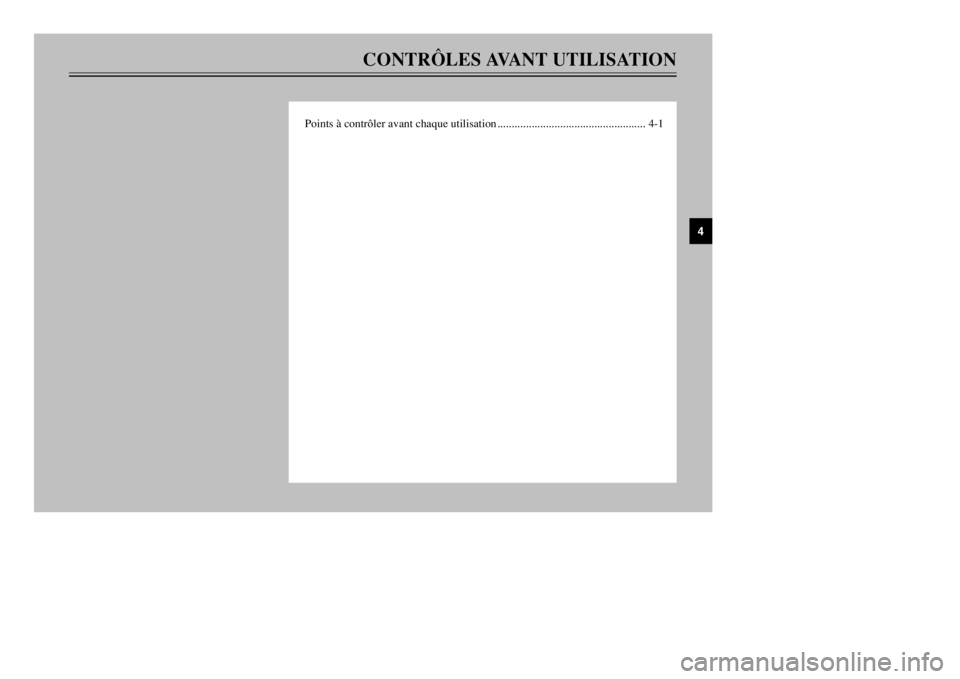

CONTRÔLES AVANT UTILISATION
