3-11
3. Stringere il controdado alla coppia di
serraggio prescritta.
HC000018
aAStringere sempre il controdado contro
il dado di registro e poi stringere il
controdado alla coppia di serraggio
prescritta.
HAU00315
gQuesto ammortizzatore contiene azoto
gassoso fortemente compresso.
Per maneggiare correttamente
l’ammortizzatore, si devono leggere e
comprendere le seguenti informazioni
prima di intervenire su di esso.
Il produttore non può essere ritenuto
responsabile di danni materiali o infor-
tuni provocati da un maneggio scorret-
to.
8 8
Non manomettere o tentare di
aprire il cilindro del gas.
8 8
Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calo-
re, potrebbe esplodere a causa
dell’eccessiva pressione del gas.
8 8
Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.
8 8
Affidare sempre l’assistenza
dell’ammortizzatore ad un con-
cessionario Yamaha.
HAU00330
Cavalletto lateraleCavalletto lateraleIl cavalletto laterale si trova sul lato sini-
stro del telaio. Alzare o abbassare il
cavalletto laterale con il piede mentre si
tiene il motociclo diritto.NOTA:L’interruttore incorporato nel cavalletto
laterale fa parte dell’impianto di interruzio-
ne del circuito di accensione, che inter-
rompe l’accensione in determinate situa-
zioni (vedere più avanti per spiegazioni
sull’impianto di interruzione del circuito di
accensione).
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3
Precarica della molla:
Minimo (morbida):
Distanza A = 1 mm
Standard:
Distanza A = 5,5 mm
Massimo (rigida):
Distanza A = 12 mmCoppia di serraggio:
Controdado:
42 Nm (4,2 m·kgf)
4PT-H7 7/11/01 4:19 PM Page 24

3-12
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3
HW000044
gNon si deve utilizzare il motociclo con
il cavalletto laterale abbassato, o se
risulta impossibile alzarlo corretta-
mente (oppure se non resta alzato),
altrimenti il cavalletto laterale potrebbe
toccare il terreno e distrarre il pilota,
con conseguente possibilità di perdere
il controllo del mezzo.
L’impianto d’interruzione del circuito
di accensione della Yamaha è stato
progettato a supporto della responsa-
bilità del pilota di alzare il cavalletto
laterale prima di mettere in movimento
il mezzo. Pertanto si prega di control-
lare questo impianto regolarmente
come descritto di seguito e di farlo
riparare da un concessionario Yamaha
se non funziona correttamente.
HAU03720
Impianto di interruzione del
circuito di accensioneImpianto di interruzione del circuito di accensioneL’impianto di interruzione del circuito di
accensione (comprendente l’interruttore
del cavalletto laterale, l’interruttore della
frizione e l’interruttore del folle) ha le
seguenti funzioni.
8Impedisce l’avviamento con una
marcia innestata ed il cavalletto late-
rale alzato, ma la leva della frizione
non è tirata.
8Impedisce l’avviamento con una
marcia innestata e la leva della fri-
zione tirata, ma il cavalletto laterale
è ancora abbassato.
8Impedisce l’avviamento con una
marcia innestata e si abbassa il
cavalletto laterale.
Controllare periodicamente il funziona-
mento dell’impianto di interruzione del cir-
cuito di accensione in conformità alla
seguente procedura.
HW000045
gSe si nota una disfunzione, fare con-
trollare l’impianto da un concessiona-
rio Yamaha prima di utilizzare il mezzo.
4PT-H7 7/11/01 4:19 PM Page 25

3-13
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3

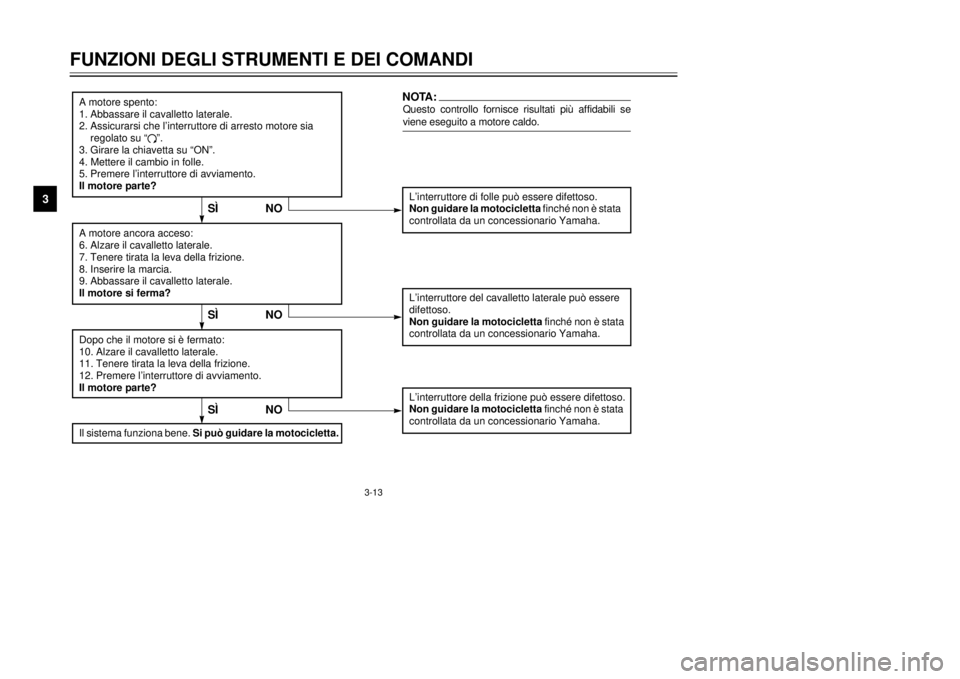

A motore spento:
1. Abbassare il cavalletto laterale.
2. Assicurarsi che l’interruttore di arresto motore sia
regolato su “
#”.
3. Girare la chiavetta su “ON”.
4. Mettere il cambio in folle.
5. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore di folle può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
A motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Inserire la marcia.
9. Abbassare il cavalletto laterale.
Il motore si ferma?Dopo che il motore si è fermato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore del cavalletto laterale può essere
difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.L’interruttore della frizione può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
NO
NOTA:Questo controllo fornisce risultati più affidabili se
viene eseguito a motore caldo.
SÌNO
Il sistema funziona bene. Si può guidare la motocicletta.
SÌNOSÌ
4PT-H7 7/11/01 4:19 PM Page 26

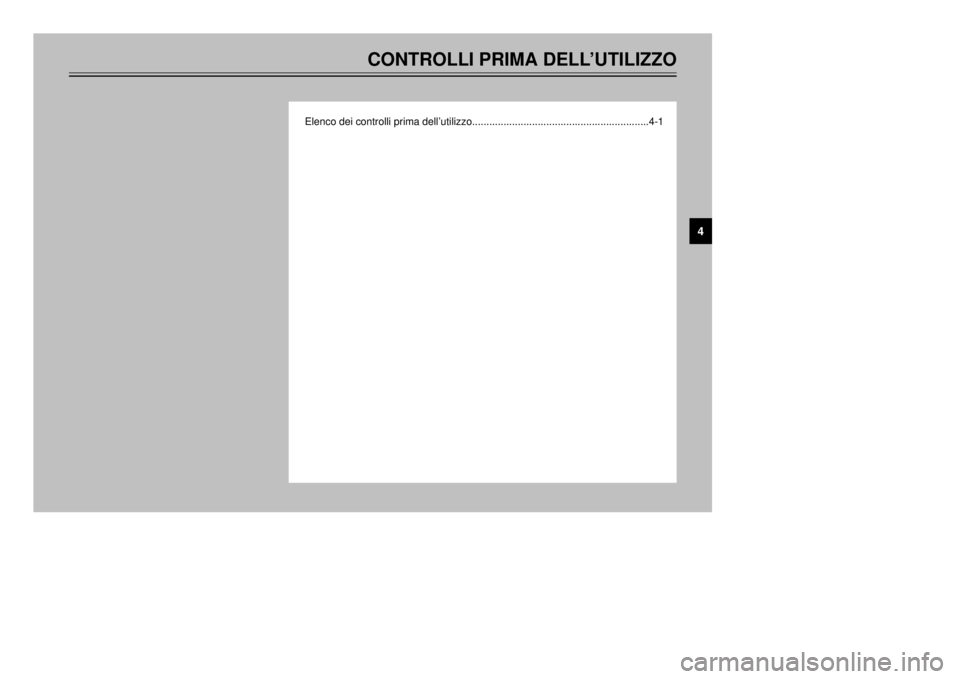

CONTROLLI PRIMA DELL’UTILIZZO
Elenco dei controlli prima dell’utilizzo..............................................................4-1
4
4PT-H7 7/11/01 4:19 PM Page 27

4-1
HAU01114
CONTROLLI PRIMA DELL’UTILIZZO
4
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo
imprevisto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento,
perdita di liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo,
controllare i seguenti punti prima di ogni utilizzo.
HAU03439
Elenco dei controlli prima dell’utilizzo
Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
Carburante•Controllare il livello del carburante nel serbatoio del carburante.
•Effettuare il rifornimento, se necessario.
•Verificare l’assenza di perdite nei condotti del carburante.3-6–3-7
Olio motore•Controllare il livello dell’olio nel motore.
•Se necessario, rabboccare con l’olio consigliato fino al livello specificato.
•Verificare che il veicolo non presenti perdite di olio.6-10–6-13
Freno anteriore•Controllare il funzionamento.
•Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
•Controllare il gioco della leva.
•Regolare, se necessario.
•Controllare il livello del liquido nel serbatoio.
•Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
•Verificare che non ci siano perdite nell’impianto idraulico.3-5, 6-21–6-24
Freno posteriore•Controllare il funzionamento.
•Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
•Controllare il livello del liquido nel serbatoio.
•Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
•Verificare che non ci siano perdite nell’impianto idraulico.3-5, 6-21–6-24
4PT-H7 7/11/01 4:19 PM Page 28

4-2CONTROLLI PRIMA DELL’UTILIZZO
4
Frizione•Controllare il funzionamento.
•Lubrificare il cavo, se necessario.
•Controllare il gioco della leva.
•Regolare, se necessario.3-4, 6-20
Manopola dell’acceleratore•Accertarsi che il movimento sia agevole.
•Controllare il gioco.
•Se necessario, incaricare un concessionario Yamaha della regolazione o della
lubrificazione.6-16, 6-27
Cavi di comando•Accertarsi che il movimento sia agevole.
•Lubrificare, se necessario.6-27
Catena di trasmissione•Controllare la tensione della catena.
•Regolare, se necessario.
•Controllare le condizioni della catena.
•Lubrificare, se necessario.6-25–6-26
Ruote e pneumatici•Verificare che non siano danneggiati.
•Controllare le condizioni e la profondità del battistrada.
•Controllare la pressione di gonfiaggio.
•Correggere, se necessario.6-16–6-19
Pedali del freno e del cambio•Accertarsi che il movimento sia agevole.
•Lubrificare i punti di rotazione dei pedali, se necessario.6-28
Leve del freno e della frizione•Accertarsi che il movimento sia agevole.
•Lubrificare i punti di rotazione delle leve, se necessario.6-28
Cavalletto laterale•Accertarsi che il movimento sia agevole.
•Lubrificare il punto di rotazione, se necessario.6-28 POSIZIONE CONTROLLI PAGINA
4PT-H7 7/11/01 4:19 PM Page 29

4-3
CONTROLLI PRIMA DELL’UTILIZZO
4
Fissaggi della parte ciclistica•Verificare che tutti i dadi, i bulloni e le viti siano serrati correttamente.
•Serrare, se necessario.—
Strumenti, luci, segnali ed
interruttori•Controllare il funzionamento.
•Riparare, se necessario.3-1–3-4, 6-33–6-36
Interruttore del cavalletto
laterale•Controllare il funzionamento del sistema d’interruzione del circuito di accensione.
•Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-11–3-13 POSIZIONE CONTROLLI PAGINANOTA:Eseguire sempre i controlli citati ogni volta che si utilizza il motociclo. Questi controlli possono venire eseguiti in pochissimo tempo, e
la sicurezza che assicurano al pilota compensa questa perdita di tempo.
HWA00033
gSe una qualsiasi delle parti citate nei controlli prima dell’utilizzo del mezzo non funziona correttamente, farla controllare e
riparare prima di utilizzare il motociclo.
4PT-H7 7/11/01 4:19 PM Page 30

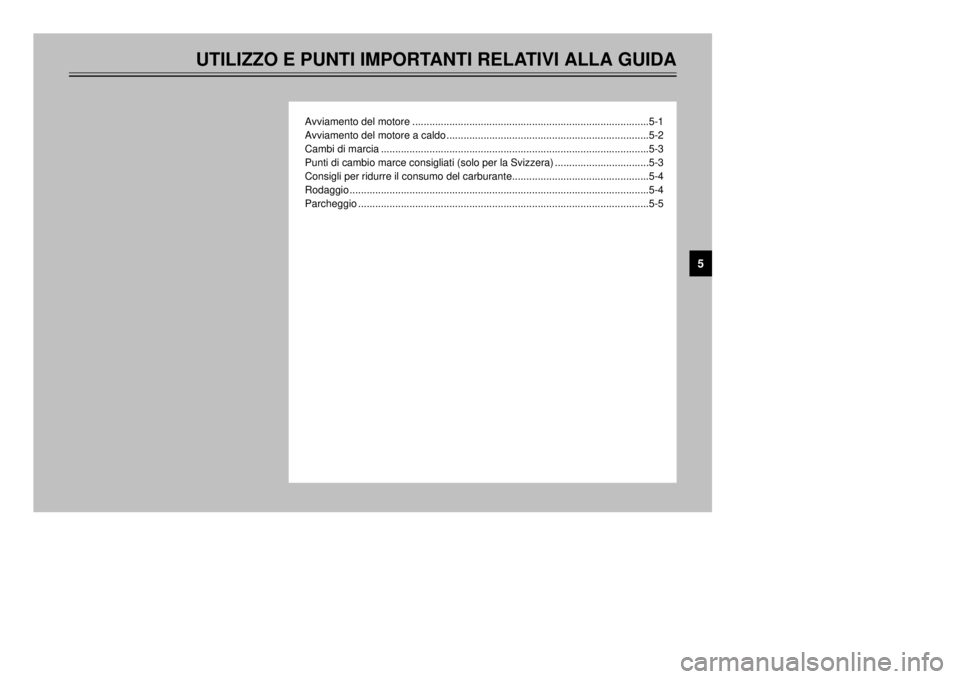

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
Avviamento del motore ...................................................................................5-1
Avviamento del motore a caldo .......................................................................5-2
Cambi di marcia ..............................................................................................5-3
Punti di cambio marce consigliati (solo per la Svizzera) .................................5-3
Consigli per ridurre il consumo del carburante................................................5-4
Rodaggio .........................................................................................................5-4
Parcheggio ......................................................................................................5-5
5
