MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6

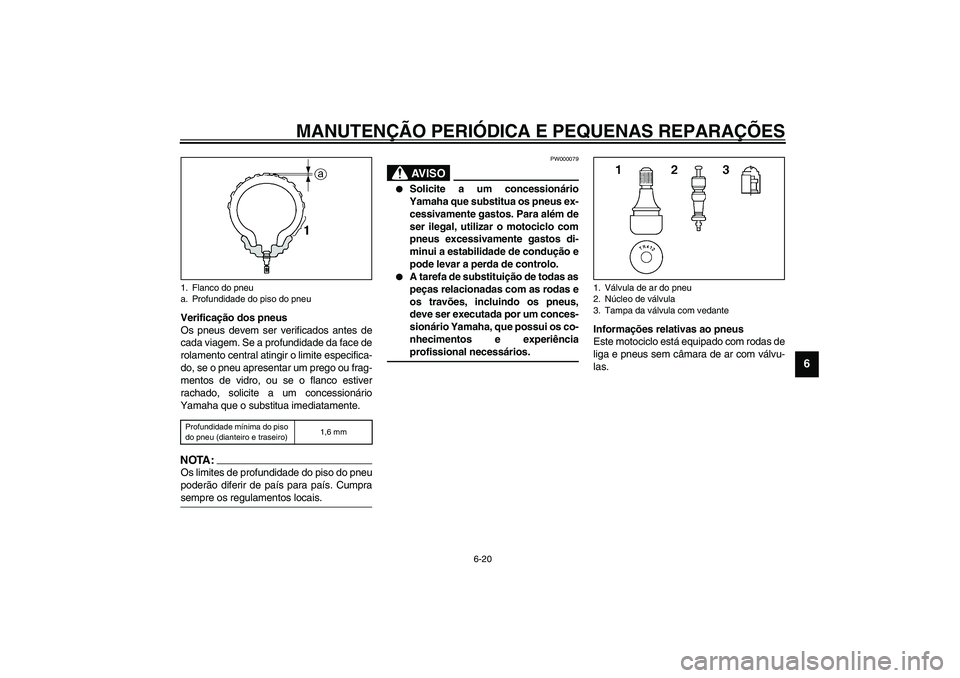

Verificação dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu apresentar um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que o substitua imediatamente.CE-08PNOTA:_ Os limites de profundidade do piso do pneu
poderão diferir de país para país. Cumpra
sempre os regulamentos locais. _
PW000079
AV I S O
_

Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
_
Informações relativas ao pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com válvu-
las.
1. Flanco do pneu
a. Profundidade do piso do pneuProfundidade mínima do piso
do pneu (dianteiro e traseiro)1,6 mm
1. Válvula de ar do pneu
2. Núcleo de válvula
3. Tampa da válvula com vedante
U5PSP0.book Page 20 Thursday, May 30, 2002 9:48 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
PW000080
AV I S O
_

Os pneus dianteiro e traseiro de-
vem ser da mesma marca e mode-
lo, caso contrário as características
de condução do motociclo não po-
dem ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.


Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.


Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução a alta velocidade.
_
CE-10P

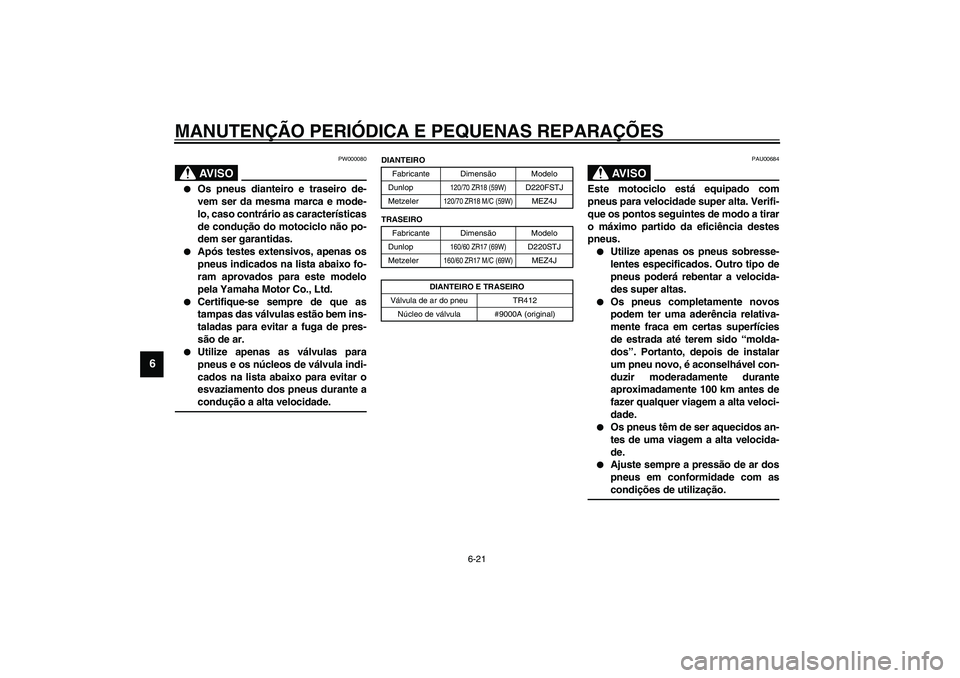

CE-14PPAU00684
AV I S O
_ Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.

Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.


Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “molda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km antes de
fazer qualquer viagem a alta veloci-
dade.


Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.


Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
_
DIANTEIRO
Fabricante Dimensão Modelo
Dunlop
120/70 ZR18 (59W)
D220FSTJ
Metzeler
120/70 ZR18 M/C (59W)
MEZ4J
TRASEIRO
Fabricante Dimensão Modelo
Dunlop
160/60 ZR17 (69W)
D220STJ
Metzeler
160/60 ZR17 M/C (69W)
MEZ4J
DIANTEIRO E TRASEIRO
Válvula de ar do pneu TR412
Núcleo de válvula #9000A (original)
U5PSP0.book Page 21 Thursday, May 30, 2002 9:48 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU00692

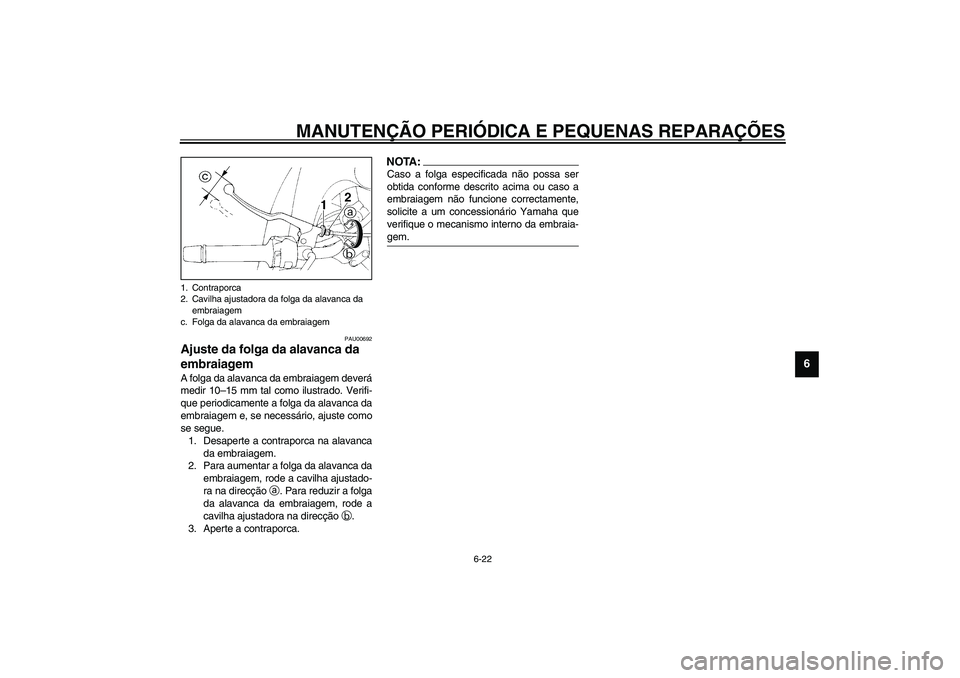

Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 10–15 mm tal como ilustrado. Verifi-
que periodicamente a folga da alavanca da
embraiagem e, se necessário, ajuste como
se segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da
embraiagem, rode a cavilha ajustado-
ra na direcção
a. Para reduzir a folga
da alavanca da embraiagem, rode a
cavilha ajustadora na direcção
b.
3. Aperte a contraporca.
NOTA:_ Caso a folga especificada não possa ser
obtida conforme descrito acima ou caso a
embraiagem não funcione correctamente,
solicite a um concessionário Yamaha que
verifique o mecanismo interno da embraia-
gem. _
1. Contraporca
2. Cavilha ajustadora da folga da alavanca da
embraiagem
c. Folga da alavanca da embraiagem
U5PSP0.book Page 22 Thursday, May 30, 2002 9:48 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
PAU00712

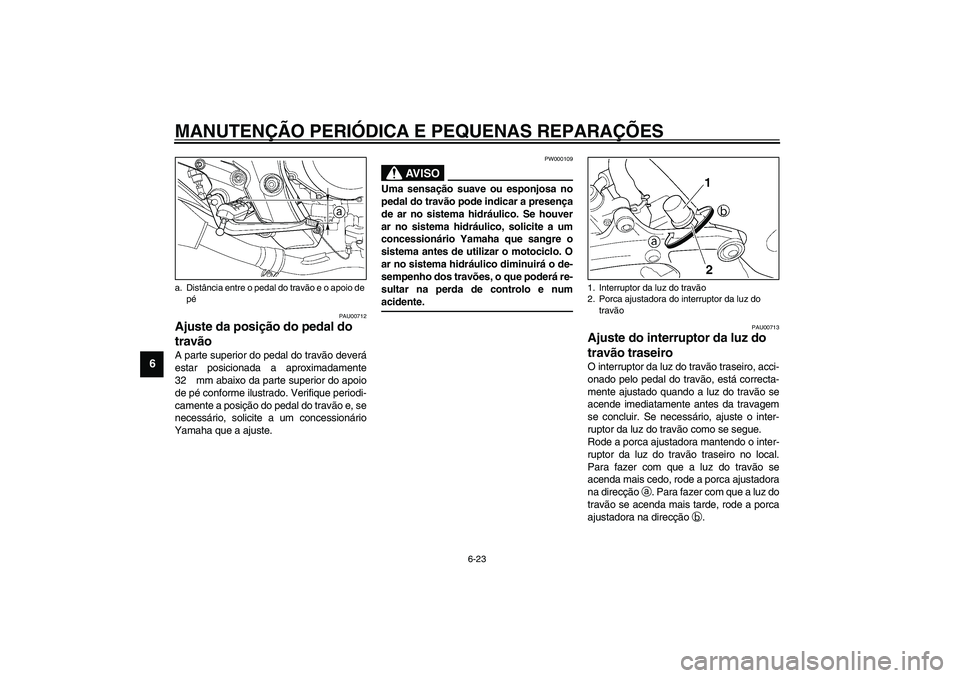

Ajuste da posição do pedal do
travão A parte superior do pedal do travão deverá
estar posicionada a aproximadamente
32 mm abaixo da parte superior do apoio
de pé conforme ilustrado. Verifique periodi-
camente a posição do pedal do travão e, se
necessário, solicite a um concessionário
Yamaha que a ajuste.
PW000109
AV I S O
_ Uma sensação suave ou esponjosa no
pedal do travão pode indicar a presença
de ar no sistema hidráulico. Se houver
ar no sistema hidráulico, solicite a um
concessionário Yamaha que sangre o
sistema antes de utilizar o motociclo. O
ar no sistema hidráulico diminuirá o de-
sempenho dos travões, o que poderá re-
sultar na perda de controlo e num
acidente. _
PAU00713
Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão como se segue.
Rode a porca ajustadora mantendo o inter-
ruptor da luz do travão traseiro no local.
Para fazer com que a luz do travão se
acenda mais cedo, rode a porca ajustadora
na direcção
a. Para fazer com que a luz do
travão se acenda mais tarde, rode a porca
ajustadora na direcção
b.
a. Distância entre o pedal do travão e o apoio de
pé
1. Interruptor da luz do travão
2. Porca ajustadora do interruptor da luz do
travão
U5PSP0.book Page 23 Thursday, May 30, 2002 9:48 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PAU00715

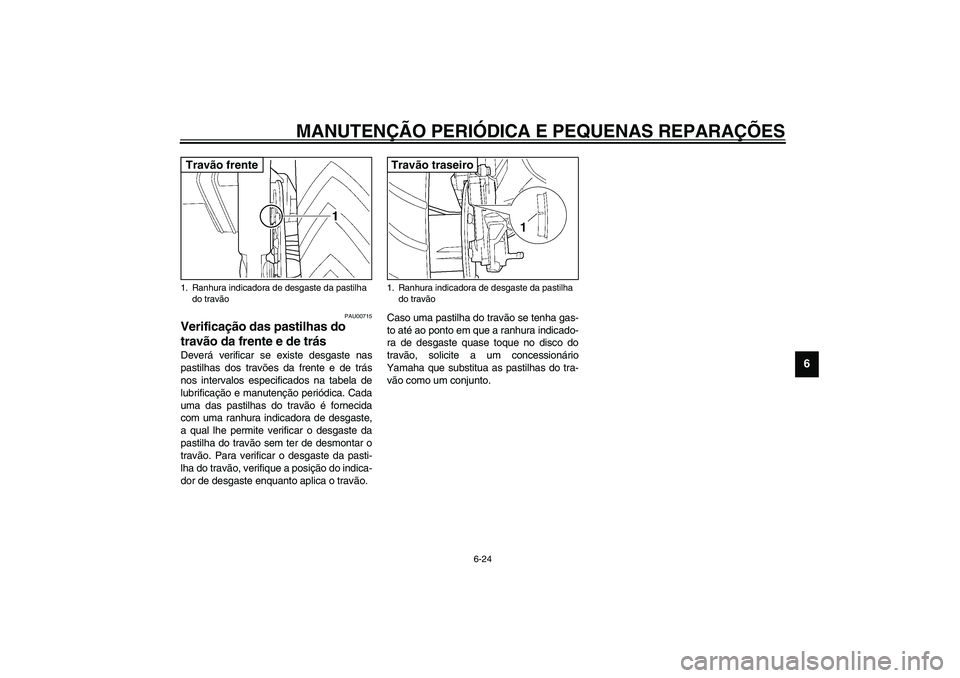

Verificação das pastilhas do
travão da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Cada
uma das pastilhas do travão é fornecida
com uma ranhura indicadora de desgaste,
a qual lhe permite verificar o desgaste da
pastilha do travão sem ter de desmontar o
travão. Para verificar o desgaste da pasti-
lha do travão, verifique a posição do indica-
dor de desgaste enquanto aplica o travão.

Caso uma pastilha do travão se tenha gas-
to até ao ponto em que a ranhura indicado-
ra de desgaste quase toque no disco do
travão, solicite a um concessionário
Yamaha que substitua as pastilhas do tra-
vão como um conjunto.
1. Ranhura indicadora de desgaste da pastilha
do travãoTravão frente
1. Ranhura indicadora de desgaste da pastilha
do travãoTravão traseiro
U5PSP0.book Page 24 Thursday, May 30, 2002 9:48 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU03294

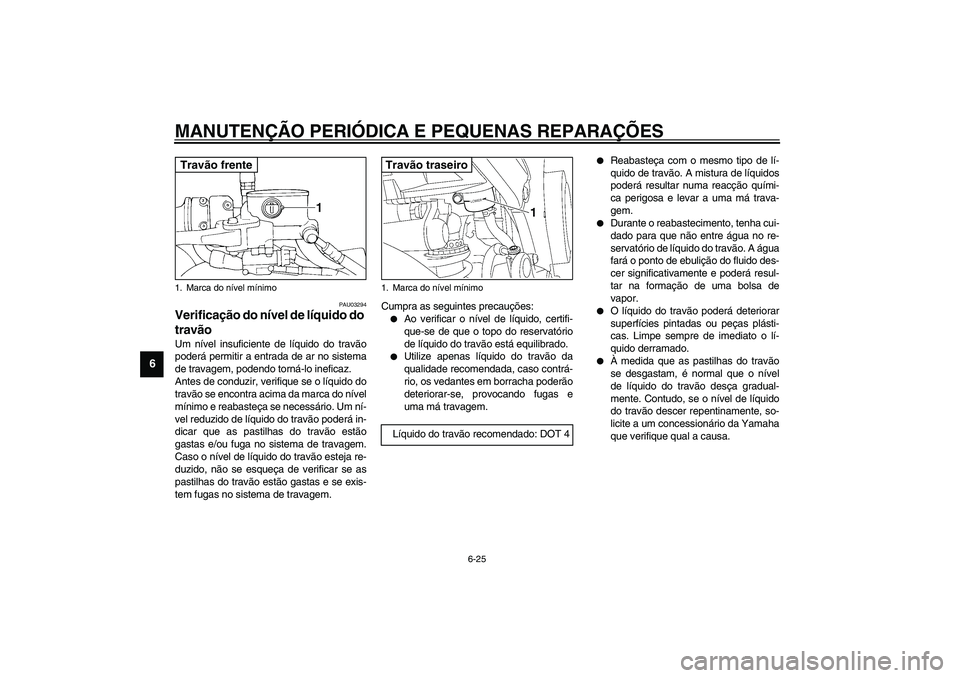

Verificação do nível de líquido do
travão Um nível insuficiente de líquido do travão
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido do
travão se encontra acima da marca do nível
mínimo e reabasteça se necessário. Um ní-
vel reduzido de líquido do travão poderá in-
dicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido do travão esteja re-
duzido, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.

Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido do travão está equilibrado.


Utilize apenas líquido do travão da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travão. A mistura de líquidos
poderá resultar numa reacção quími-
ca perigosa e levar a uma má trava-
gem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido do travão. A água
fará o ponto de ebulição do fluido des-
cer significativamente e poderá resul-
tar na formação de uma bolsa de
vapor.


O líquido do travão poderá deteriorar
superfícies pintadas ou peças plásti-
cas. Limpe sempre de imediato o lí-
quido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível
de líquido do travão desça gradual-
mente. Contudo, se o nível de líquido
do travão descer repentinamente, so-
licite a um concessionário da Yamaha
que verifique qual a causa.
1. Marca do nível mínimoTravão frente
1. Marca do nível mínimo
Líquido do travão recomendado: DOT 4Travão traseiro
U5PSP0.book Page 25 Thursday, May 30, 2002 9:48 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PAU03985
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA apresentada a
seguir à tabela de lubrificação e manuten-
ção periódica. Para além disso, mande
substituir os vedantes do óleo do cilindro
mestre do travão e da pinça do travão, as-
sim como os tubos do travão, nos interva-
los especificados a seguir ou sempre que
apresentem danos ou fugas.

Vedantes do óleo: Substituir de dois
em dois anos.


Tubos do travão: Substituir de quatro
em quatro anos.
PAU00744

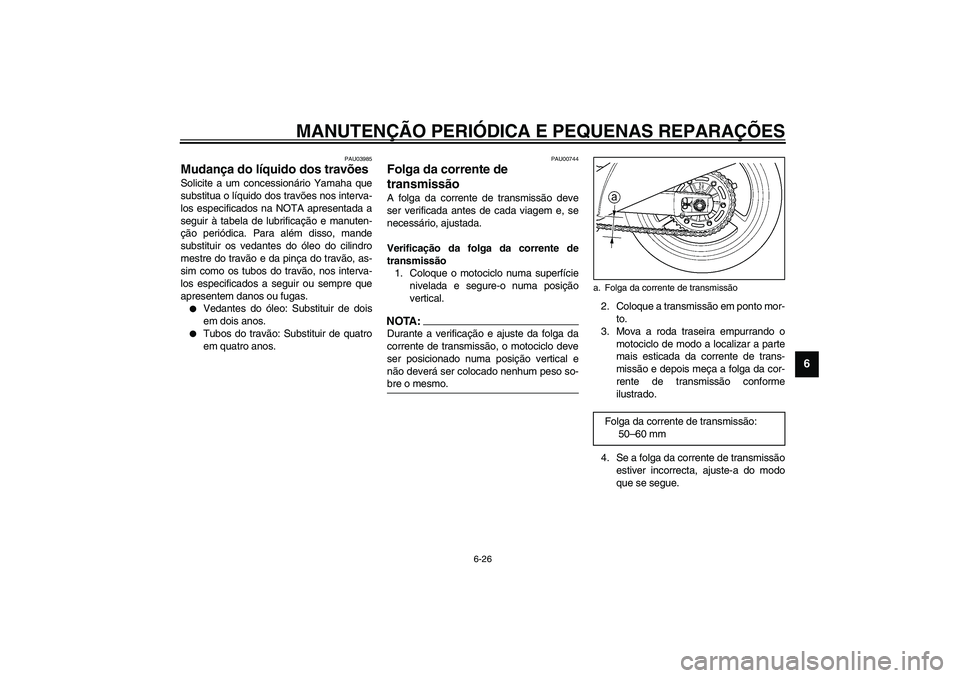

Folga da corrente de
transmissão A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.NOTA:_ Durante a verificação e ajuste da folga da
corrente de transmissão, o motociclo deve
ser posicionado numa posição vertical e
não deverá ser colocado nenhum peso so-
bre o mesmo. _
2. Coloque a transmissão em ponto mor-
to.
3. Mova a roda traseira empurrando o
motociclo de modo a localizar a parte
mais esticada da corrente de trans-
missão e depois meça a folga da cor-
rente de transmissão conforme
ilustrado.
4. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue. a. Folga da corrente de transmissãoFolga da corrente de transmissão:
50–60 mm
U5PSP0.book Page 26 Thursday, May 30, 2002 9:48 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
PAU04372

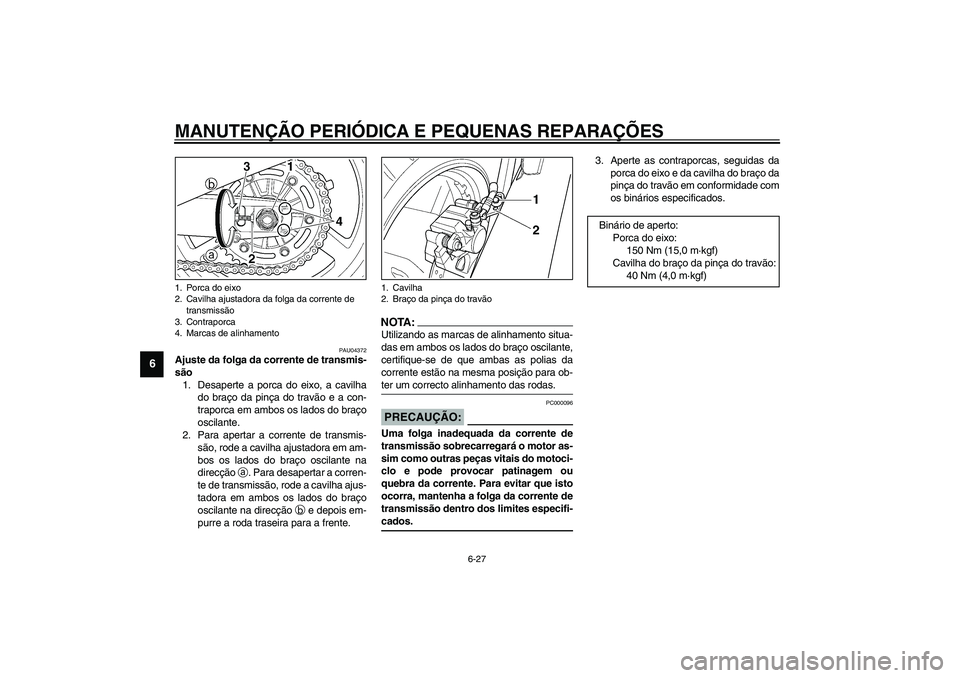

Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca do eixo, a cavilha
do braço da pinça do travão e a con-
traporca em ambos os lados do braço
oscilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora em am-
bos os lados do braço oscilante na
direcção
a. Para desapertar a corren-
te de transmissão, rode a cavilha ajus-
tadora em ambos os lados do braço
oscilante na direcção
b e depois em-
purre a roda traseira para a frente.
NOTA:_ Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente estão na mesma posição para ob-
ter um correcto alinhamento das rodas. _
PC000096
PRECAUÇÃO:_ Uma folga inadequada da corrente de
transmissão sobrecarregará o motor as-
sim como outras peças vitais do motoci-
clo e pode provocar patinagem ou
quebra da corrente. Para evitar que isto
ocorra, mantenha a folga da corrente de
transmissão dentro dos limites especifi-
cados. _
3. Aperte as contraporcas, seguidas da
porca do eixo e da cavilha do braço da
pinça do travão em conformidade com
os binários especificados.
1. Porca do eixo
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Marcas de alinhamento
1. Cavilha
2. Braço da pinça do travão
Binário de aperto:
Porca do eixo:
150 Nm (15,0 m·kgf)
Cavilha do braço da pinça do travão:
40 Nm (4,0 m·kgf)
U5PSP0.book Page 27 Thursday, May 30, 2002 9:48 AM
