FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU01590
(Estacionamento)
A direcção está bloqueada e o farolim tra-
seiro e os mínimos estão ligados, mas to-
dos os outros sistemas eléctricos estão
desligados. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “”.
PCA00043
PRECAUÇÃO:_ Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar. _
PAU03034
Indicadores luminosos e luzes
de advertência
PAU04478
Símbolo de advertência do nível de com-
bustível “”
Este símbolo de advertência do nível de
combustível começa a piscar quando o ní-
vel de combustível desce para um nível in-
ferior a aproximadamente 3,5 L.
PAU04121
Indicadores luminosos de mudança de
direcção “” e “”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU00063
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU00061
Indicador luminoso de ponto morto
“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
1. Símbolo de advertência do nível de
combustível “”
2. Indicador luminoso de mudança de direcçao
para a esquerda “”
3. Indicador luminoso de máximos “”
4. Indicador luminoso de ponto morto “”
5. Luz de advertência de problema no motor
“”
6. Indicador luminoso de mudança de direcçao
para a direita “”
7. Luz de advertência do nível de óleo “”
U5PSP0.book Page 2 Thursday, May 30, 2002 9:48 AM

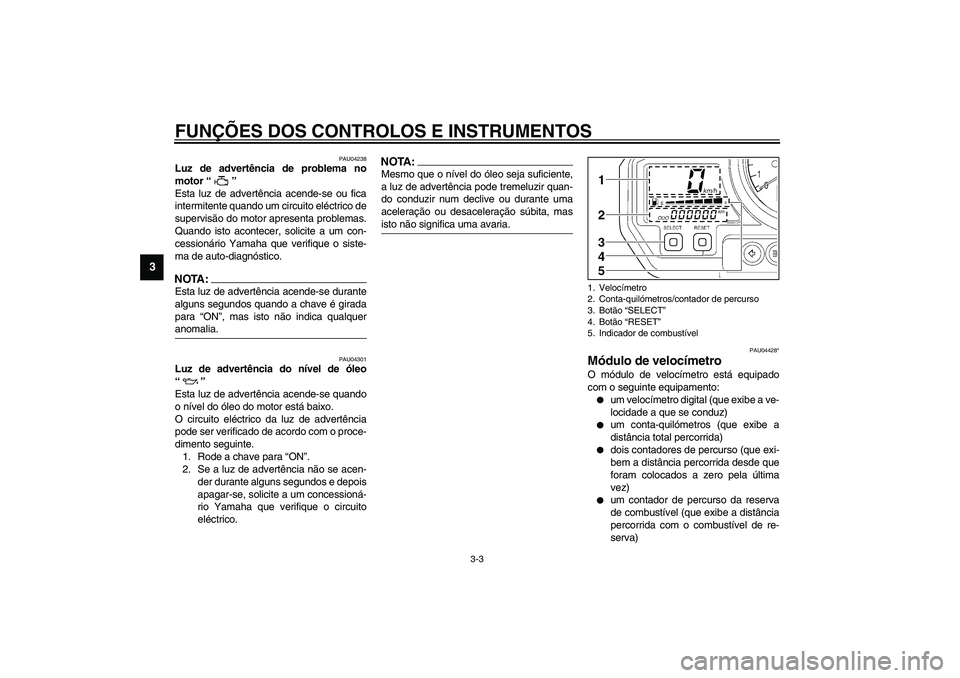

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
PAU04238
Luz de advertência de problema no
motor “”
Esta luz de advertência acende-se ou fica
intermitente quando um circuito eléctrico de
supervisão do motor apresenta problemas.
Quando isto acontecer, solicite a um con-
cessionário Yamaha que verifique o siste-
ma de auto-diagnóstico.NOTA:_ Esta luz de advertência acende-se durante
alguns segundos quando a chave é girada
para “ON”, mas isto não indica qualquer
anomalia. _
PAU04301
Luz de advertência do nível de óleo
“”
Esta luz de advertência acende-se quando
o nível do óleo do motor está baixo.
O circuito eléctrico da luz de advertência
pode ser verificado de acordo com o proce-
dimento seguinte.
1. Rode a chave para “ON”.
2. Se a luz de advertência não se acen-
der durante alguns segundos e depois
apagar-se, solicite a um concessioná-
rio Yamaha que verifique o circuito
eléctrico.
NOTA:_ Mesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, mas
isto não significa uma avaria. _
PAU04428*
Módulo de velocímetro O módulo de velocímetro está equipado
com o seguinte equipamento:

um velocímetro digital (que exibe a ve-
locidade a que se conduz)


um conta-quilómetros (que exibe a
distância total percorrida)


dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)


um contador de percurso da reserva
de combustível (que exibe a distância
percorrida com o combustível de re-
serva)
1. Velocímetro
2. Conta-quilómetros/contador de percurso
3. Botão “SELECT”
4. Botão “RESET”
5. Indicador de combustível
U5PSP0.book Page 3 Thursday, May 30, 2002 9:48 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3


um indicador de combustível


um dispositivo de auto-diagnóstico
NOTA:_ Certifique-se de que roda a chave para
“ON” antes de utilizar os botões “SELECT”
e “RESET”. _Modos de conta-quilómetros e contador
de percurso
A pressão no botão “SELECT” muda o vi-
sor entre o modo de conta-quilómetros
“ODO” e os modos de contador de percur-
so “TRIP 1” e “TRIP 2” pela seguinte or-
dem:
ODO
→ TRIP 1
→ TRIP 2
→ ODO
Se a luz de advertência do nível de com-
bustível ficar intermitente (consulte a pági-
na 3-2), o visor do conta-quilómetros
mudará automaticamente para o modo de
contador de percurso de reserva de com-
bustível “TRIP F” e começará a contar a
distância percorrida a partir desse ponto.
Nesse caso, a pressão do botão “SELECT”
muda o visor entre os diversos modos de
contador de percurso e conta-quilómetros
pela ordem seguinte:
TRIP F
→ TRIP 1
→ TRIP 2
→ ODO
→
TRIP FPara reiniciar um contador de percurso, se-
leccione-o premindo o botão “SELECT” e
prima depois o botão “RESET”. Se não rei-
niciar o contador de percurso de reserva de
combustível manualmente, este reiniciar-
se-á automaticamente e o visor voltará
para “TRIP 1” após reabastecer e percorrer
5km.
NOTA:_ Depois de reiniciar o contador de percurso
de reserva de combustível, o visor voltará
para “TRIP 1”, a não ser que tenha sido se-
leccionado anteriormente um modo dife-
rente: nesse caso, o visor volta
automaticamente ao modo anterior. _Indicador de combustível
O indicador de combustível indica o nível
de combustível existente no depósito. Os
segmentos do indicador de combustível de-
saparecem na direcção de “E” (vazio) à
medida que o nível de combustível diminui.
Quando já só houver um segmento junto de
“E”, reabasteça logo que possível.Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários cir-
cuitos eléctricos.
Se algum destes circuitos apresentar uma
falha, o conta-quilómetros/contador de per-
curso exibirá um código de erro de dois dí-
gitos (por exemplo, 11, 12, 13).
Se o conta-quilómetros/contador de percur-
so exibir um código de erro deste tipo, ano-
te o número do código e, de seguida,
solicite a um concessionário Yamanha que
verifique o motociclo.
PCA00120
PRECAUÇÃO:_ Se o conta-quilómetros/taquímetro exi-
bir um código de erro, o motociclo deve-
rá ser verificado logo que possível de
modo a evitar danos no motor. _
U5PSP0.book Page 4 Thursday, May 30, 2002 9:48 AM

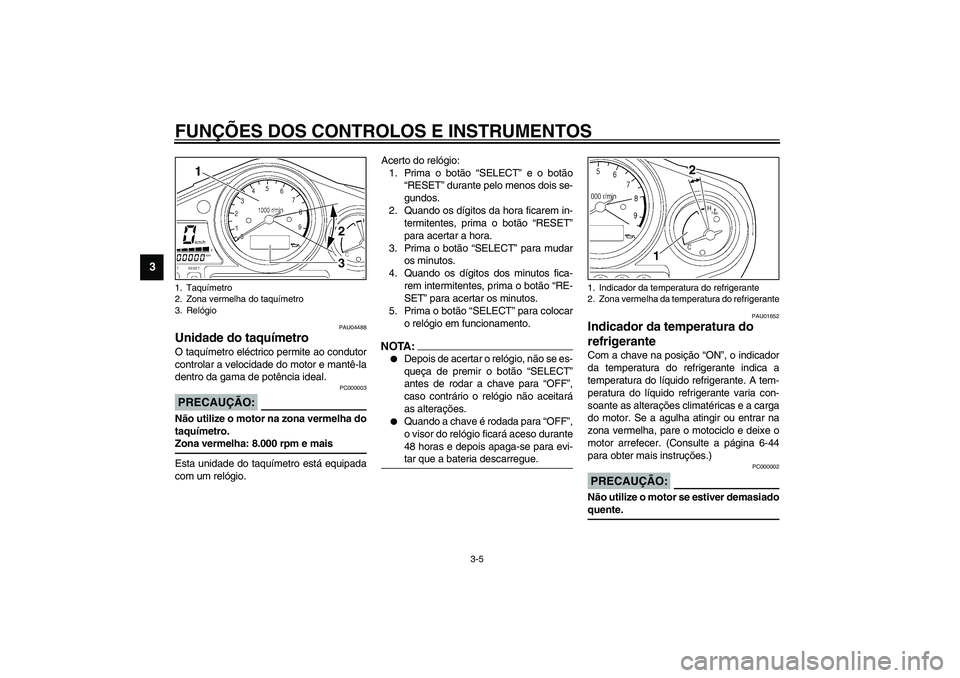

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAU04488
Unidade do taquímetro O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
PC000003
PRECAUÇÃO:_ Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 8.000 rpm e mais _Esta unidade do taquímetro está equipada
com um relógio.Acerto do relógio:
1. Prima o botão “SELECT” e o botão
“RESET” durante pelo menos dois se-
gundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima o botão “RESET”
para acertar a hora.
3. Prima o botão “SELECT” para mudar
os minutos.
4. Quando os dígitos dos minutos fica-
rem intermitentes, prima o botão “RE-
SET” para acertar os minutos.
5. Prima o botão “SELECT” para colocar
o relógio em funcionamento.
NOTA:_

Depois de acertar o relógio, não se es-
queça de premir o botão “SELECT”
antes de rodar a chave para “OFF”,
caso contrário o relógio não aceitará
as alterações.


Quando a chave é rodada para “OFF”,
o visor do relógio ficará aceso durante
48 horas e depois apaga-se para evi-
tar que a bateria descarregue.
_
PAU01652
Indicador da temperatura do
refrigerante Com a chave na posição “ON”, o indicador
da temperatura do refrigerante indica a
temperatura do líquido refrigerante. A tem-
peratura do líquido refrigerante varia con-
soante as alterações climatéricas e a carga
do motor. Se a agulha atingir ou entrar na
zona vermelha, pare o motociclo e deixe o
motor arrefecer. (Consulte a página 6-44
para obter mais instruções.)
PC000002
PRECAUÇÃO:_ Não utilize o motor se estiver demasiado
quente. _
1. Taquímetro
2. Zona vermelha do taquímetro
3. Relógio
1. Indicador da temperatura do refrigerante
2. Zona vermelha da temperatura do refrigerante
U5PSP0.book Page 5 Thursday, May 30, 2002 9:48 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
PAU00109
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este motociclo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU00118
Interruptores do guiador
PAU00119
Interruptor de ultrapassagem “”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU03888
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios.
PAU03889
Interruptor do sinal de mudança de
direcção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de di-
recção para a esquerda, empurre este in-
terruptor para “”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU00129
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU03826
Interruptor de perigo “”
Com a chave na posição “ON” ou “”, uti-
lize este interruptor para ligar a luz de peri-
go (intermitência simultânea de todas as
luzes de mudança de direcção).
A luz de perigo é utilizada no caso de uma
emergência ou para avisar outros conduto-
res quando o seu motociclo está parado
num local onde possa representar perigo
para o trânsito.
PC000006
PRECAUÇÃO:_ Não utilize a luz de perigo durante um
longo período de tempo, caso contrário
a bateria pode descarregar. _
1. Interruptor de ultrapassagem “”
2. Interruptor de perigo “”
3. Interruptor de farol alto/baixo “/”
4. Interruptor do sinal de mudança de direcção
“/”
5. Interruptor da buzina “”
U5PSP0.book Page 6 Thursday, May 30, 2002 9:48 AM

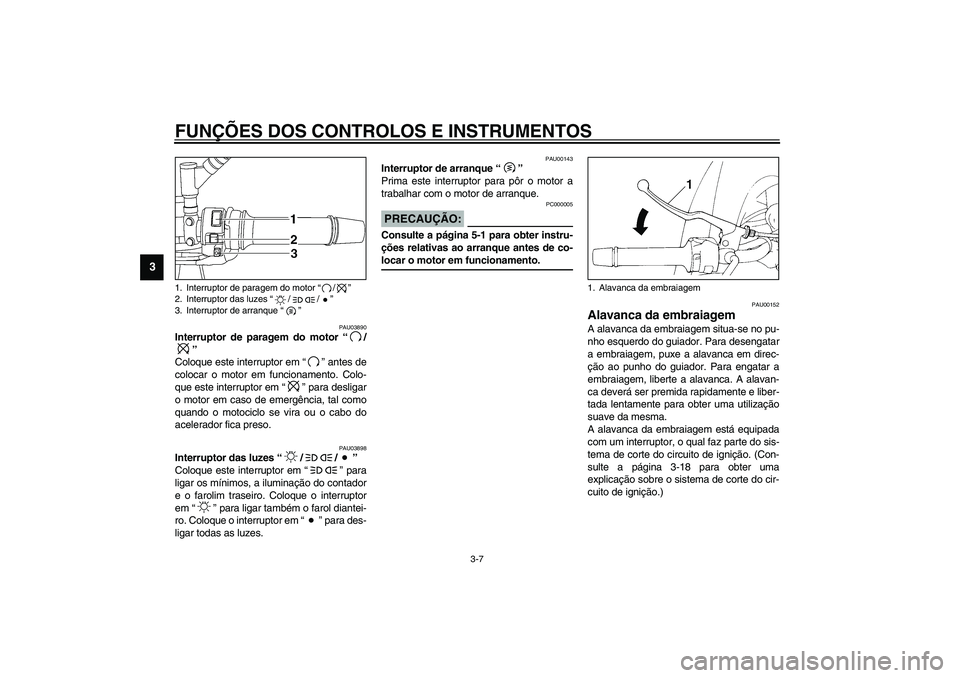

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PAU03890
Interruptor de paragem do motor “/
”
Coloque este interruptor em “” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “” para desligar
o motor em caso de emergência, tal como
quando o motociclo se vira ou o cabo do
acelerador fica preso.
PAU03898
Interruptor das luzes “//”
Coloque este interruptor em “” para
ligar os mínimos, a iluminação do contador
e o farolim traseiro. Coloque o interruptor
em “” para ligar também o farol diantei-
ro. Coloque o interruptor em “” para des-
ligar todas as luzes.
PAU00143
Interruptor de arranque “”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.
PC000005
PRECAUÇÃO:_ Consulte a página 5-1 para obter instru-
ções relativas ao arranque antes de co-
locar o motor em funcionamento. _
PAU00152
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavan-
ca deverá ser premida rapidamente e liber-
tada lentamente para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-18 para obter uma
explicação sobre o sistema de corte do cir-
cuito de ignição.)
1. Interruptor de paragem do motor “/”
2. Interruptor das luzes “//”
3. Interruptor de arranque “”
1. Alavanca da embraiagem
U5PSP0.book Page 7 Thursday, May 30, 2002 9:48 AM

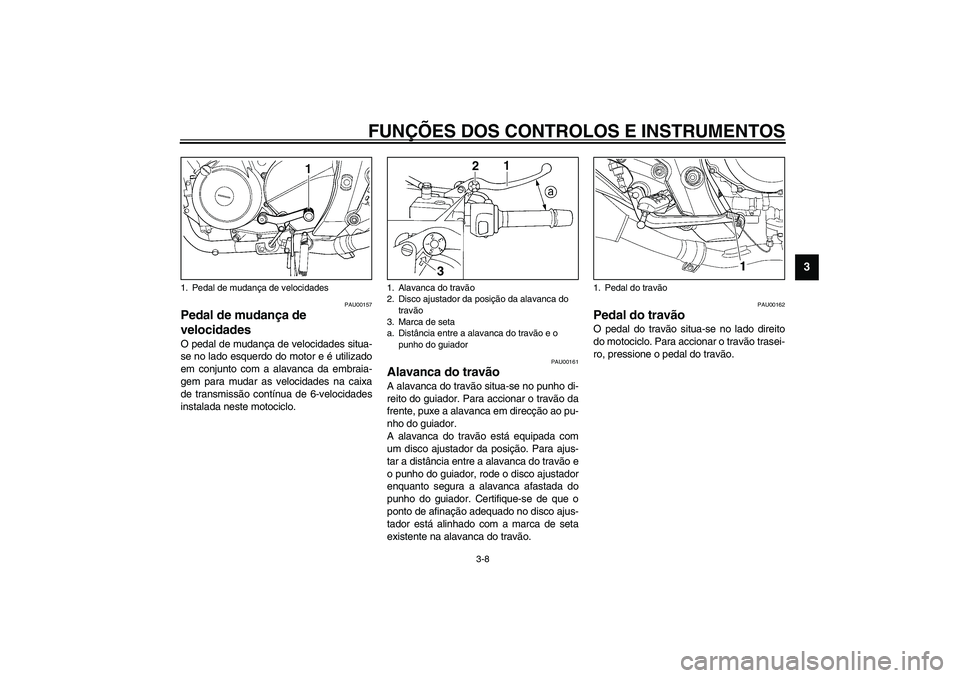

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU00157
Pedal de mudança de
velocidades O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 6-velocidades
instalada neste motociclo.
PAU00161
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um disco ajustador da posição. Para ajus-
tar a distância entre a alavanca do travão e
o punho do guiador, rode o disco ajustador
enquanto segura a alavanca afastada do
punho do guiador. Certifique-se de que o
ponto de afinação adequado no disco ajus-
tador está alinhado com a marca de seta
existente na alavanca do travão.
PAU00162
Pedal do travão O pedal do travão situa-se no lado direito
do motociclo. Para accionar o travão trasei-
ro, pressione o pedal do travão.
1. Pedal de mudança de velocidades
1. Alavanca do travão
2. Disco ajustador da posição da alavanca do
travão
3. Marca de seta
a. Distância entre a alavanca do travão e o
punho do guiador
1. Pedal do travão
U5PSP0.book Page 8 Thursday, May 30, 2002 9:48 AM

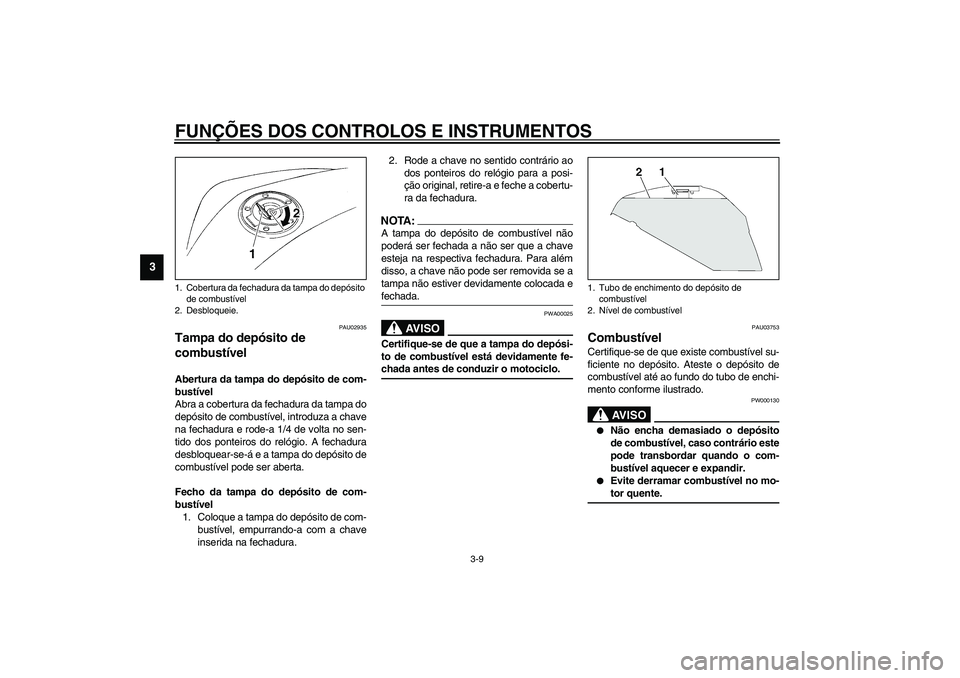

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU02935
Tampa do depósito de
combustível Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA:_ A tampa do depósito de combustível não
poderá ser fechada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada. _
PWA00025
AV I S O
_ Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-
chada antes de conduzir o motociclo. _
PAU03753
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento conforme ilustrado.
PW000130
AV I S O
_

Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.


Evite derramar combustível no mo-
tor quente.
_
1. Cobertura da fechadura da tampa do depósito
de combustível
2. Desbloqueie.
1. Tubo de enchimento do depósito de
combustível
2. Nível de combustível
U5PSP0.book Page 9 Thursday, May 30, 2002 9:48 AM
