2002 YAMAHA TDM 900 Manual de utilização (in Portuguese)

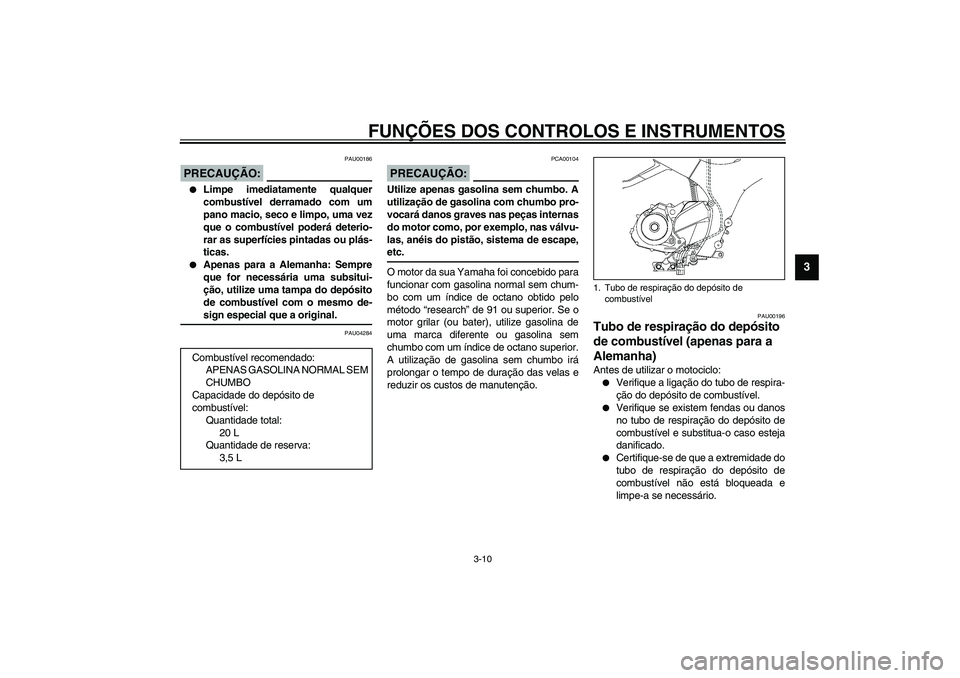

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU00186
PRECAUÇÃO:_

Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.


Apenas para a Alemanha: Sempre
que for necessária uma subsitui-
ção, utilize uma tampa do depósito
de combustível com o mesmo de-
sign especial que a original.
_
PAU04284PCA00104
PRECAUÇÃO:_ Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc. _O motor da sua Yamaha foi concebido para
funcionar com gasolina normal sem chum-
bo com um índice de octano obtido pelo
método “research” de 91 ou superior. Se o
motor grilar (ou bater), utilize gasolina de
uma marca diferente ou gasolina sem
chumbo com um índice de octano superior.
A utilização de gasolina sem chumbo irá
prolongar o tempo de duração das velas e
reduzir os custos de manutenção.
PAU00196
Tubo de respiração do depósito
de combustível (apenas para a
Alemanha) Antes de utilizar o motociclo:

Verifique a ligação do tubo de respira-
ção do depósito de combustível.


Verifique se existem fendas ou danos
no tubo de respiração do depósito de
combustível e substitua-o caso esteja
danificado.


Certifique-se de que a extremidade do
tubo de respiração do depósito de
combustível não está bloqueada e
limpe-a se necessário. Combustível recomendado:
APENAS GASOLINA NORMAL SEM
CHUMBO
Capacidade do depósito de
combustível:
Quantidade total:
20 L
Quantidade de reserva:
3,5 L
1. Tubo de respiração do depósito de
combustível
U5PSP0.book Page 10 Thursday, May 30, 2002 9:48 AM

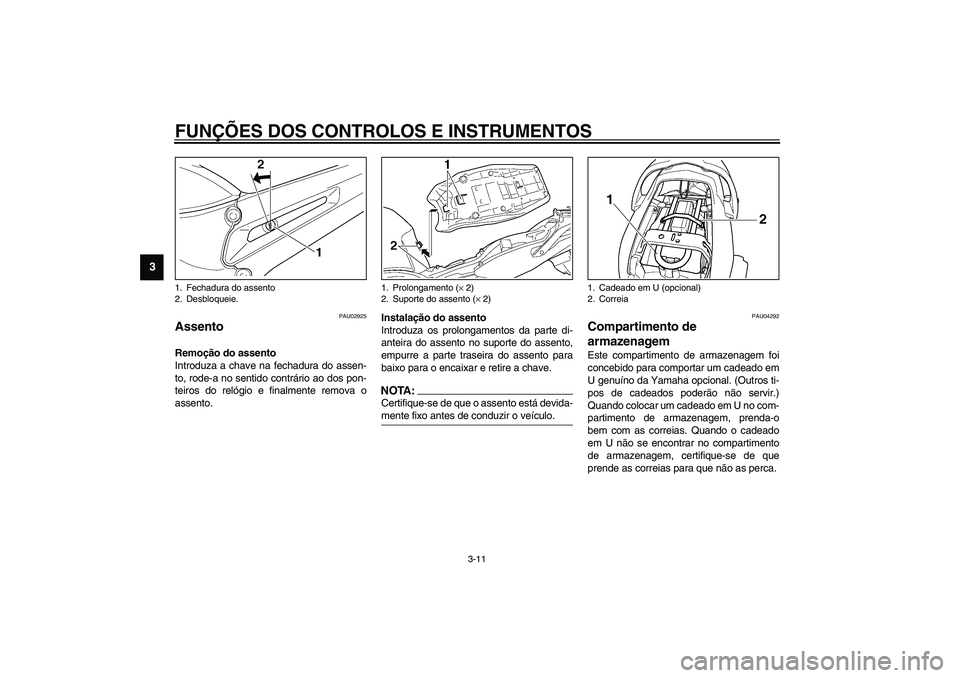

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU02925
Assento Remoção do assento
Introduza a chave na fechadura do assen-
to, rode-a no sentido contrário ao dos pon-
teiros do relógio e finalmente remova o
assento.Instalação do assento
Introduza os prolongamentos da parte di-
anteira do assento no suporte do assento,
empurre a parte traseira do assento para
baixo para o encaixar e retire a chave.
NOTA:_ Certifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo. _
PAU04292
Compartimento de
armazenagem Este compartimento de armazenagem foi
concebido para comportar um cadeado em
U genuíno da Yamaha opcional. (Outros ti-
pos de cadeados poderão não servir.)
Quando colocar um cadeado em U no com-
partimento de armazenagem, prenda-o
bem com as correias. Quando o cadeado
em U não se encontrar no compartimento
de armazenagem, certifique-se de que
prende as correias para que não as perca.
1. Fechadura do assento
2. Desbloqueie.
1. Prolongamento (× 2)
2. Suporte do assento (× 2)
1. Cadeado em U (opcional)
2. Correia
U5PSP0.book Page 11 Thursday, May 30, 2002 9:48 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
Quando guardar o manual do proprietário
ou outros documentos no compartimento
de armazenagem, tenha o cuidado de os
colocar dentro de um saco de plástico para
que estes não se molhem. Quando lavar o
motociclo, tenha cuidado para não deixar
entrar água no compartimento de armaze-
nagem.
U5PSP0.book Page 12 Thursday, May 30, 2002 9:48 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU04477
Ajuste da forquilha dianteira Esta forquilha dianteira está equipada com
cavilhas ajustadoras da pré-carga da mola
e parafusos ajustadores da força de amor-
tecimento.
PW000035
AV I S O
_ Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade de
manobra e perda de estabilidade. _
Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode a
cavilha ajustadora em cada perna da for-
quilha na direcção
a. Para reduzir a pré-
carga da mola e assim tornar a suspensão
mais mole, rode a cavilha ajustadora em
cada perna da forquilha na direcção
b.NOTA:_ Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior da cavilha
da tampa da forquilha dianteira. _
CI-01P
1. Cavilha ajustadora da precarga da mola
2. Ponto de afinação actual
3. Ajuste padrão
4. Cavilha da tampa da forquilha dianteira
Mínimo
(mole)PadrãoMáximo (duro)
Posição de
ajustamento87 6 54321
U5PSP0.book Page 13 Thursday, May 30, 2002 9:48 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
Força de amortecimento
1. Rode o parafuso ajustador em cada
perna da forquilha na direcção
a até
se deslocar quase 1/2 volta sem en-
caixar.
2. Continue a rodar o parafuso ajustador
na direcção
a até encaixar. Trata-se
do ponto de afinação mínimo.3. Para aumentar a força de amorteci-
mento, continue a rodar o parafuso
ajustador na direcção
a. O terceiro
estalido após o ponto de afinação mí-
nimo é o ponto de afinação máximo.
Se continuar a rodar o parafuso ajus-
tador na direcção
a, este deslocar-
se-á meia volta antes de regressar ao
ponto de afinação mínimo.
NOTA:_ Certifique-se de que o parafuso ajustador é
rodado para um dos quatro pontos de afi-
nação. _CI-01P
1. Parafuso ajustador da força amortecedora
Mínimo (mole) PadrãoMáximo
(duro)
Posição de
ajustamento1234
U5PSP0.book Page 14 Thursday, May 30, 2002 9:48 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3

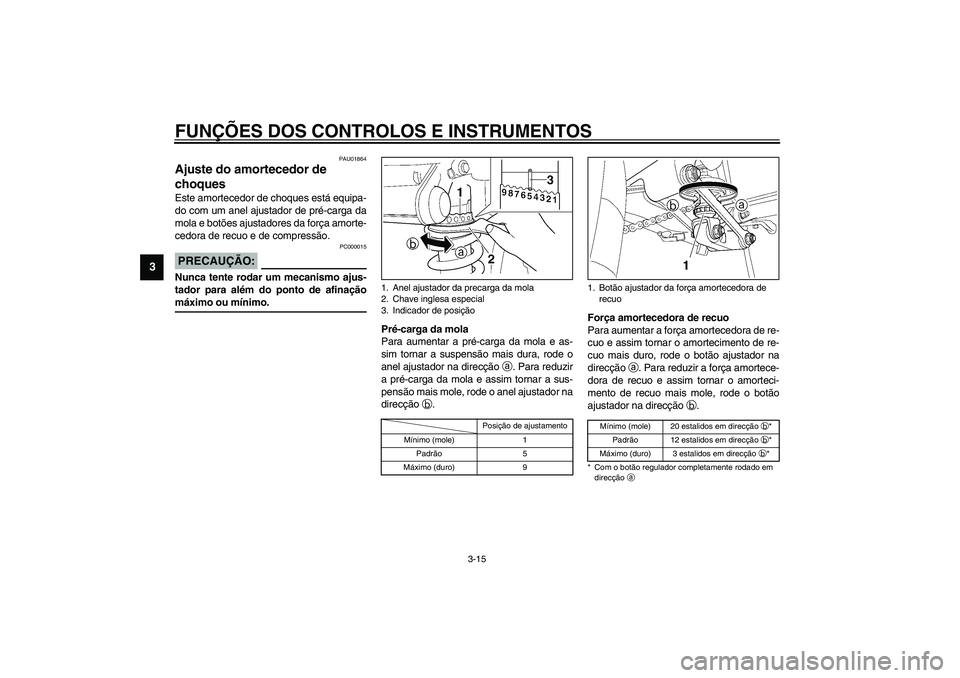

PAU01864
Ajuste do amortecedor de
choques Este amortecedor de choques está equipa-
do com um anel ajustador de pré-carga da
mola e botões ajustadores da força amorte-
cedora de recuo e de compressão.
PC000015
PRECAUÇÃO:_ Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo. _
Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode o
anel ajustador na direcção
a. Para reduzir
a pré-carga da mola e assim tornar a sus-
pensão mais mole, rode o anel ajustador na
direcção
b.CI-10P
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direcção
a. Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direcção
b.CI-03P
1. Anel ajustador da precarga da mola
2. Chave inglesa especial
3. Indicador de posição
Posição de ajustamento
Mínimo (mole) 1
Padrão5
Máximo (duro) 9
1. Botão ajustador da força amortecedora de
recuo
Mínimo (mole) 20 estalidos em direcção b
*
Padrão 12 estalidos em direcção b
*
Máximo (duro) 3 estalidos em direcção b
*
* Com o botão regulador completamente rodado em
direcção a
U5PSP0.book Page 15 Thursday, May 30, 2002 9:48 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o botão
ajustador na direcção
a. Para reduzir a for-
ça amortecedora de compressão e assim
tornar o amortecimento de compressão
mais mole, rode o botão ajustador na direc-
ção
b.CI-03P
NOTA:_ Embora o número total de estalidos de um
mecanismo de ajuste da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo de ajuste da força amortecedora e
modificar as especificações conforme ne-
cessário. _
PAU00315
AV I S O
_ Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.

Não mexa nem tente abrir o cilindro
de gás.


Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.


Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.


Faça sempre a manutenção dos
amortecedores num concessioná-
rio Yamaha.
_
1. Botão ajustador da força amortecedora de
compressão
Mínimo (mole) 12 estalidos em direcção b
*
Padrão 11 estalidos em direcção b
*
Máximo (duro) 1 estalido em direcção b
*
* Com o botão regulador completamente rodado em
direcção a
U5PSP0.book Page 16 Thursday, May 30, 2002 9:48 AM

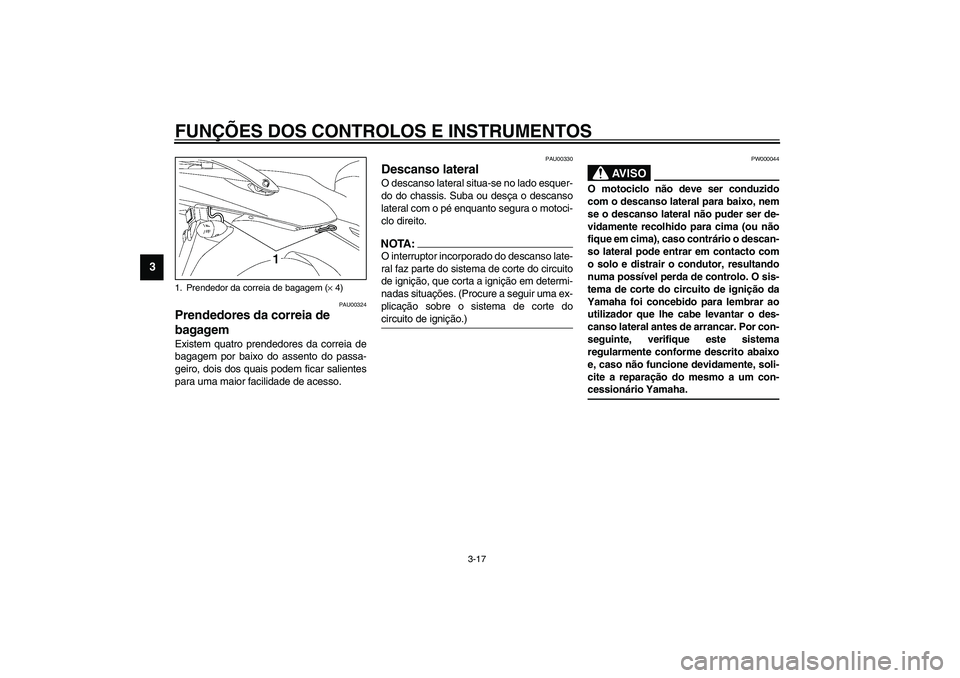

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
PAU00324
Prendedores da correia de
bagagem Existem quatro prendedores da correia de
bagagem por baixo do assento do passa-
geiro, dois dos quais podem ficar salientes
para uma maior facilidade de acesso.
PAU00330
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o motoci-
clo direito.NOTA:_ O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.) _
PW000044
AV I S O
_ O motociclo não deve ser conduzido
com o descanso lateral para baixo, nem
se o descanso lateral não puder ser de-
vidamente recolhido para cima (ou não
fique em cima), caso contrário o descan-
so lateral pode entrar em contacto com
o solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um con-
cessionário Yamaha. _
1. Prendedor da correia de bagagem (× 4)U5PSP0.book Page 17 Thursday, May 30, 2002 9:48 AM
