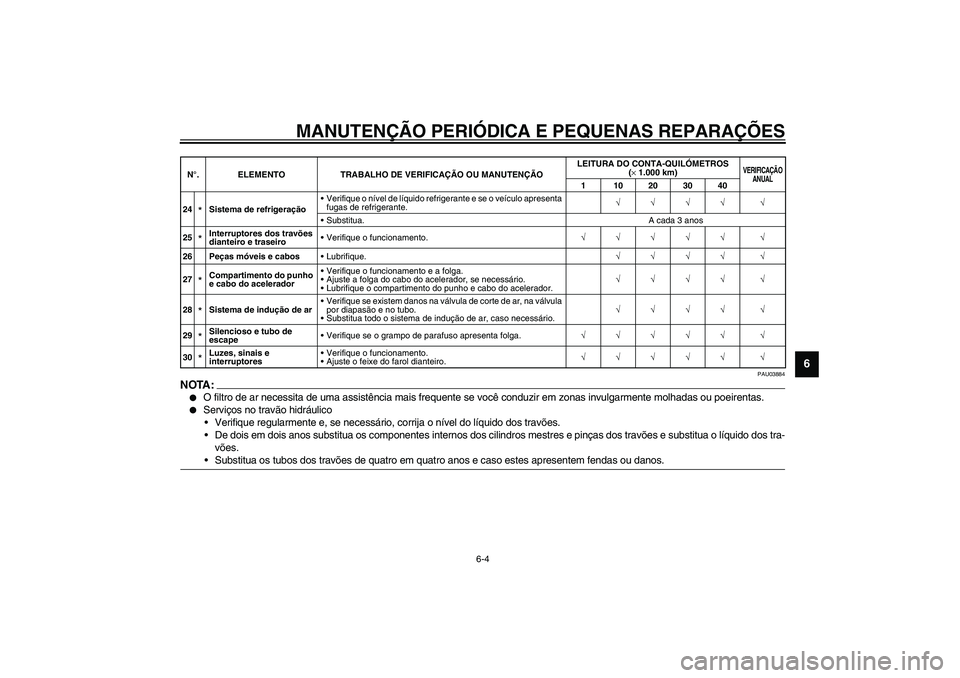

2002 YAMAHA TDM 900 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-4
6
PAU03884
NOTA:_

O filtro de ar necessita de uma assistência mais frequente se você conduzir em zonas invulgarmente molhadas ou poeirentas.


Serviços no travão hidráulico
Verifique regularmente e, se necessário, corrija o nível do líquido dos travões.
De dois em dois anos substitua os componentes internos dos cilindros mestres e pinças dos travões e substitua o líquido dos tra-
vões.
Substitua os tubos dos travões de quatro em quatro anos e caso estes apresentem fendas ou danos.
_24
*Sistema de refrigeraçãoVerifique o nível de líquido refrigerante e se o veículo apresenta
fugas de refrigerante.√√√√ √
Substitua.A cada 3 anos
25*Interruptores dos travões
dianteiro e traseiroVerifique o funcionamento.√√√√√ √
26 Peças móveis e cabos
Lubrifique.√√√√ √
27*Compartimento do punho
e cabo do aceleradorVerifique o funcionamento e a folga.
Ajuste a folga do cabo do acelerador, se necessário.
Lubrifique o compartimento do punho e cabo do acelerador.√√√√ √
28*Sistema de indução de arVerifique se existem danos na válvula de corte de ar, na válvula
por diapasão e no tubo.
Substitua todo o sistema de indução de ar, caso necessário.√√√√ √
29*Silencioso e tubo de
escapeVerifique se o grampo de parafuso apresenta folga.√√√√√ √
30*Luzes, sinais e
interruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√ √ N°. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(×
1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
U5PSP0.book Page 4 Thursday, May 30, 2002 9:48 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5
6
PAU01139
Remoção e instalação das
capotas e painéis As capotas e painéis ilustradas acima têm
de ser retiradas para efectuar alguns dos
trabalhos de manutenção descritos neste
capítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma capota ou
painel.

PAU04039*
Capota A e B
Remoção de uma das capotasRetire os parafusos e o fixador rápido se-
guidos da capota conforme ilustrado.NOTA:_ O fixador rápido é retirado empurrando o
pino central com uma chave de fendas e
puxando depois o fixador para fora. _Instalação da capotaColoque a capota na posição original e ins-
tale os parafusos e o fixador rápido.
1. Capota A
2. Painel A
1. Capota B
2. Painel B
1. Parafuso (× 6)
2. Fixador rápido
U5PSP0.book Page 5 Thursday, May 30, 2002 9:48 AM

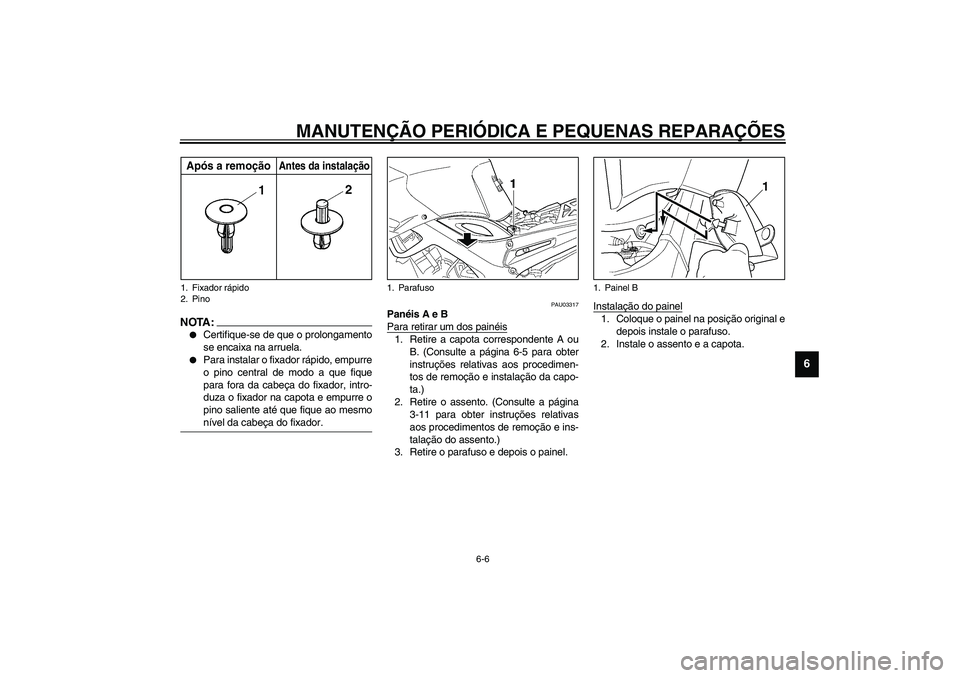

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
6
NOTA:_

Certifique-se de que o prolongamento
se encaixa na arruela.


Para instalar o fixador rápido, empurre
o pino central de modo a que fique
para fora da cabeça do fixador, intro-
duza o fixador na capota e empurre o
pino saliente até que fique ao mesmo
nível da cabeça do fixador.
_
PAU03317
Panéis A e B
Para retirar um dos painéis1. Retire a capota correspondente A ou
B. (Consulte a página 6-5 para obter
instruções relativas aos procedimen-
tos de remoção e instalação da capo-
ta.)
2. Retire o assento. (Consulte a página
3-11 para obter instruções relativas
aos procedimentos de remoção e ins-
talação do assento.)
3. Retire o parafuso e depois o painel.Instalação do painel
1. Coloque o painel na posição original e
depois instale o parafuso.
2. Instale o assento e a capota.
1. Fixador rápido
2. PinoApós a remoção
Antes da instalação
1. Parafuso
1. Painel B
U5PSP0.book Page 6 Thursday, May 30, 2002 9:48 AM

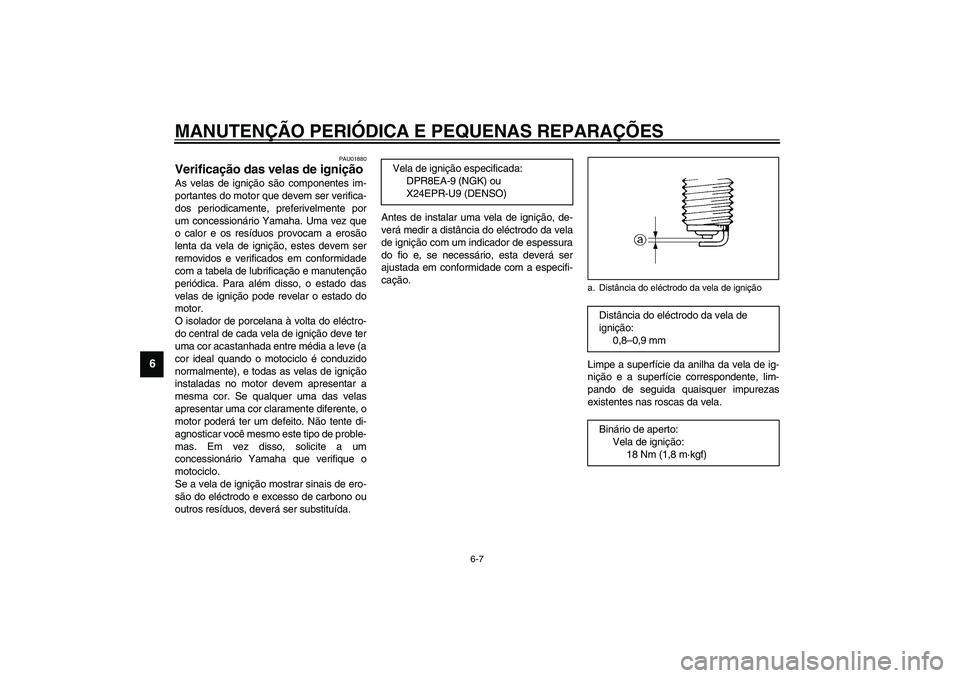

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
6
PAU01880
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctro-
do central de cada vela de ignição deve ter
uma cor acastanhada entre média a leve (a
cor ideal quando o motociclo é conduzido
normalmente), e todas as velas de ignição
instaladas no motor devem apresentar a
mesma cor. Se qualquer uma das velas
apresentar uma cor claramente diferente, o
motor poderá ter um defeito. Não tente di-
agnosticar você mesmo este tipo de proble-
mas. Em vez disso, solicite a um
concessionário Yamaha que verifique o
motociclo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, lim-
pando de seguida quaisquer impurezas
existentes nas roscas da vela. Vela de ignição especificada:
DPR8EA-9 (NGK) ou
X24EPR-U9 (DENSO)
a. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de
ignição:
0,8–0,9 mm
Binário de aperto:
Vela de ignição:
18 Nm (1,8 m·kgf)
U5PSP0.book Page 7 Thursday, May 30, 2002 9:48 AM

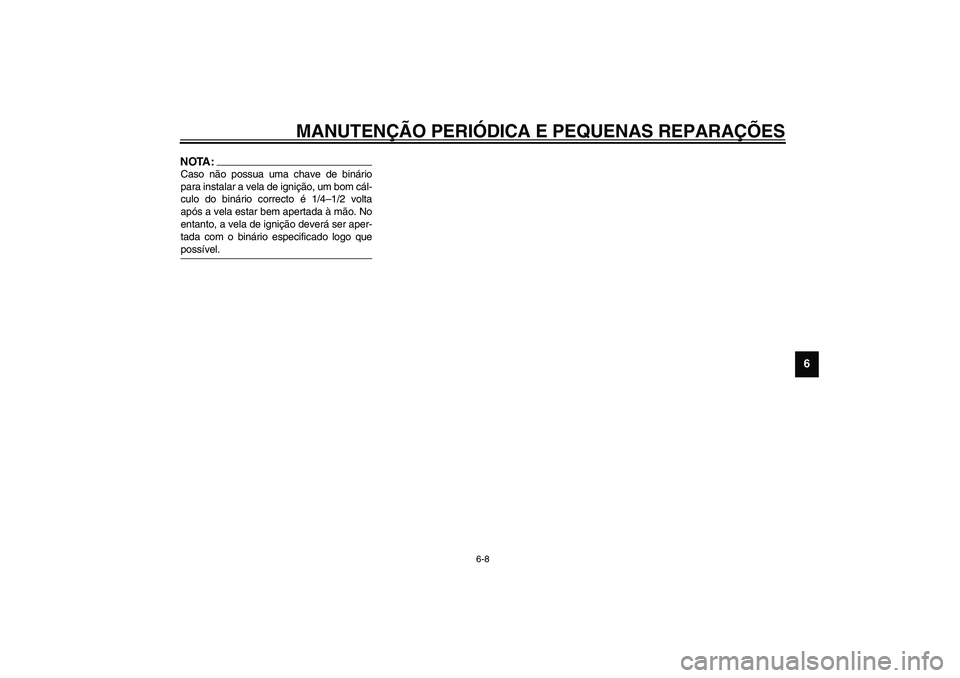

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
NOTA:_ Caso não possua uma chave de binário
para instalar a vela de ignição, um bom cál-
culo do binário correcto é 1/4–1/2 volta
após a vela estar bem apertada à mão. No
entanto, a vela de ignição deverá ser aper-
tada com o binário especificado logo que
possível. _
U5PSP0.book Page 8 Thursday, May 30, 2002 9:48 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
PAU04429
Óleo do motor e elemento do
filtro de óleo O nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Verificação do nível de óleo do motor
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.NOTA:_ Durante a verificação do nível de óleo, cer-
tifique-se de que o motociclo está numa po-
sição totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-
sa leitura. _2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e, depois, desligue-o.3. Aguarde alguns minutos até o óleo as-
sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a
atarraxar e com a seta virada para
cima como ilustrado) e depois retire-a
novamente para verificar o nível do
óleo.
NOTA:_ O nível de óleo do motor deverá situar-se
entre as marcas de nível máximo e mínimo. _
PC000000
PRECAUÇÃO:_ Não utilize o motociclo até ter a certeza
de que o nível de óleo do motor é sufici-
ente. _
PW000065
AV I S O
_ Nunca retire a tampa do depósito de
óleo do motor depois de utilizar o moto-
ciclo a grande velocidade, caso contrá-
rio o óleo do motor quente poderá
esguichar e causar danos ou ferimen-
tos. Deixe sempre arrefecer suficiente-
mente o óleo do motor antes de retirar a
tampa do depósito de óleo. _
1. Tampa de enchimento do óleo do motor
1. Tampa de enchimento do óleo do motor
2. Vareta medidora de nível
3. Marca do nível máximo
4. Marca do nível mínimo
U5PSP0.book Page 9 Thursday, May 30, 2002 9:48 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
4. Caso o nível de óleo do motor se situe
abaixo da marca de nível mínimo, adi-
cione óleo suficiente do tipo recomen-
dado para corrigir o nível.
5. Instale a tampa de enchimento de
óleo.NOTA:_

O depósito de óleo do motor situa-se
atrás dos cilindros.


O óleo do motor deverá situar-se en-
tre as marcas de nível máximo e míni-
mo.
_
Mudança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha de
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e as cavilhas de drenagem para dre-
nar o óleo do cárter.NOTA:_ Ignore os passos 4–6 se não desejar subs-
tituir o elemento do filtro de óleo. _
4. Retire a cobertura do elemento do fil-
tro de óleo retirando as respectivas
cavilhas.
1. Cavilha de drenagem do óleo do motor A
1. Cavilha de drenagem do óleo do motor B
2. Cobertura do elemento do filtro de óleo
3. Cavilha (× 5)
U5PSP0.book Page 10 Thursday, May 30, 2002 9:48 AM

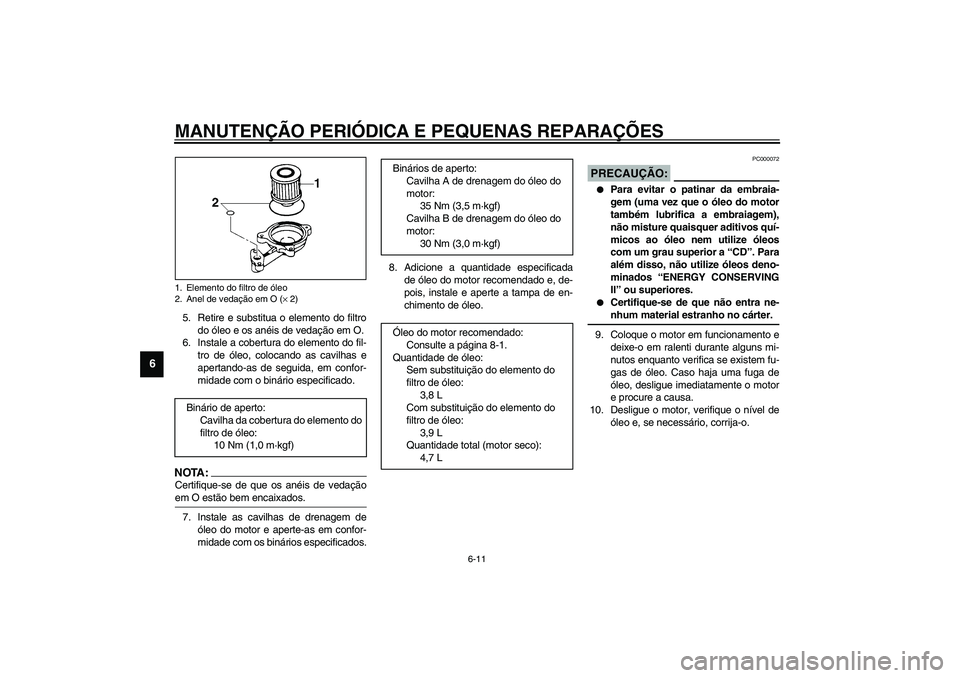

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
5. Retire e substitua o elemento do filtro
do óleo e os anéis de vedação em O.
6. Instale a cobertura do elemento do fil-
tro de óleo, colocando as cavilhas e
apertando-as de seguida, em confor-
midade com o binário especificado.NOTA:_ Certifique-se de que os anéis de vedação
em O estão bem encaixados. _7. Instale as cavilhas de drenagem de
óleo do motor e aperte-as em confor-
midade com os binários especificados.8. Adicione a quantidade especificada
de óleo do motor recomendado e, de-
pois, instale e aperte a tampa de en-
chimento de óleo.
PC000072
PRECAUÇÃO:_

Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos ao óleo nem utilize óleos
com um grau superior a “CD”. Para
além disso, não utilize óleos deno-
minados “ENERGY CONSERVING
II” ou superiores.


Certifique-se de que não entra ne-
nhum material estranho no cárter.
_9. Coloque o motor em funcionamento e
deixe-o em ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
10. Desligue o motor, verifique o nível de
óleo e, se necessário, corrija-o.
1. Elemento do filtro de óleo
2. Anel de vedação em O (× 2)Binário de aperto:
Cavilha da cobertura do elemento do
filtro de óleo:
10 Nm (1,0 m·kgf)
Binários de aperto:
Cavilha A de drenagem do óleo do
motor:
35 Nm (3,5 m·kgf)
Cavilha B de drenagem do óleo do
motor:
30 Nm (3,0 m·kgf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do elemento do
filtro de óleo:
3,8 L
Com substituição do elemento do
filtro de óleo:
3,9 L
Quantidade total (motor seco):
4,7 L
