2002 YAMAHA TDM 900 Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8
Especificações .................................................................................. 8-1
Tabela de conversão ......................................................................... 8-5
U5PSP0.book Page 1 Thursday, May 30, 2002 9:48 AM

8-1
8
PAU01038
8-ESPECIFICAÇÕESEspecificações CS-01P
Modelo TDM900
Dimensões
Comprimento total 2.180 mm
Largura total 800 mm
Altura total 1.290 mm
Altura do assento 825 mm
Distância entre os eixos 1.485 mm
Distância mínima do chão 160 mm
Raio mínimo de viragem 2.900 mm
Peso básico (Com os depósitos
de óleo e de combustível
cheios)221 kg
Motor
Tipo 4 tempos, arrefecido a ar, DOHC
Cilindrada 2 cilindros paralelos inclinados
para a frente
Cilindrada 897 cm
3
Diâmetro × curso 92,0 × 67,5 mm
Relação de compressão 10,4:1
Sistema de arranque Motor de arranque eléctrico
Sistema de lubrificaçãoCárter secoÓleo de motor
Tipo
Classificação do óleo de motor
recomendado Serviço API SE, SF, SG ou maior
Quantidade
Sem substituição do
elemento do filtro de óleo 3,8 L
Com substituição do
elemento do filtro de óleo 3,9 L
Quantidade total (motor
seco) 4,7 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
PRECAUÇÃO:Certifique-se de utilizar óleos de motor que não conte-
nham modificadores antifricção. Óleos de motor para auto-
móveis de passageiros (frequentemente com o rótulo
“ENERGY CONSERVING II”) contêm aditivos antifricção
que irão causar o deslizamento da embraiagem e/ou da
embraiagem do motor de arranque, resultando em redução
da vida útil do componente e desempenho insatisfatório
do motor.
U5PSP0.book Page 1 Thursday, May 30, 2002 9:48 AM

ESPECIFICAÇÕES
8-2
8

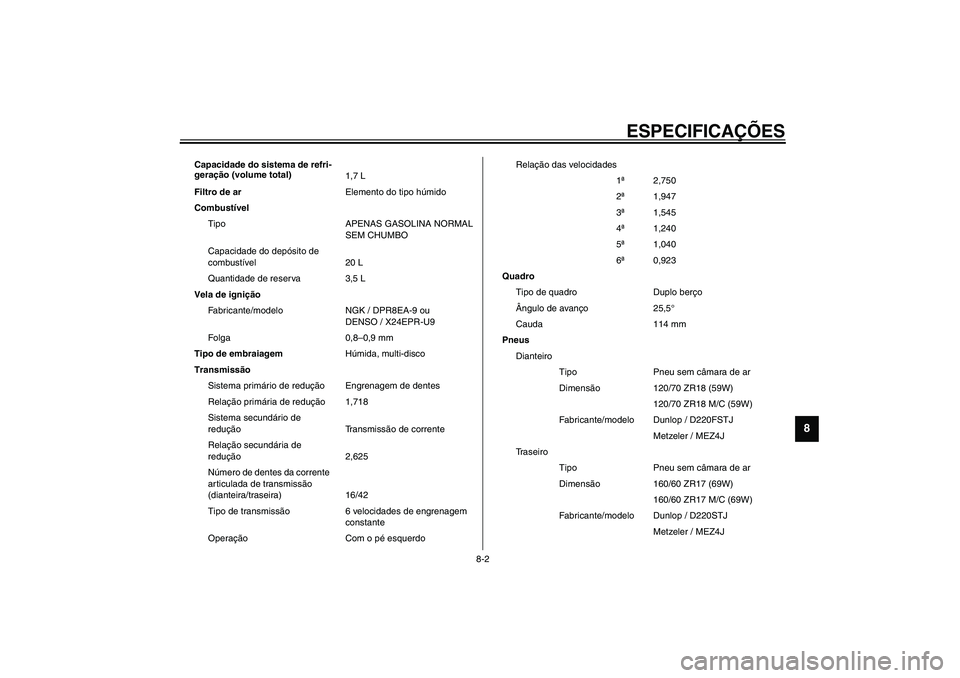

Capacidade do sistema de refri-
geração (volume total)
1,7 L
Filtro de arElemento do tipo húmido
Combustível
Tipo APENAS GASOLINA NORMAL
SEM CHUMBO
Capacidade do depósito de
combustível 20 L
Quantidade de reserva 3,5 L
Vela de ignição
Fabricante/modelo NGK / DPR8EA-9 ou
DENSO / X24EPR-U9
Folga 0,8–0,9 mm
Tipo de embraiagemHúmida, multi-disco
Transmissão
Sistema primário de redução Engrenagem de dentes
Relação primária de redução 1,718
Sistema secundário de
redução Transmissão de corrente
Relação secundária de
redução 2,625
Número de dentes da corrente
articulada de transmissão
(dianteira/traseira) 16/42
Tipo de transmissão 6 velocidades de engrenagem
constante
Operação Com o pé esquerdoRelação das velocidades
1ª2,750
2ª1,947
3ª1,545
4ª1,240
5ª1,040
6ª0,923
Quadro
Tipo de quadro Duplo berço
Ângulo de avanço 25,5°
Cauda 114 mm
Pneus
Dianteiro
Tipo Pneu sem câmara de ar
Dimensão 120/70 ZR18 (59W)
120/70 ZR18 M/C (59W)
Fabricante/modelo Dunlop / D220FSTJ
Metzeler / MEZ4J
Traseiro
Tipo Pneu sem câmara de ar
Dimensão 160/60 ZR17 (69W)
160/60 ZR17 M/C (69W)
Fabricante/modelo Dunlop / D220STJ
Metzeler / MEZ4J
U5PSP0.book Page 2 Thursday, May 30, 2002 9:48 AM

ESPECIFICAÇÕES
8-3
8

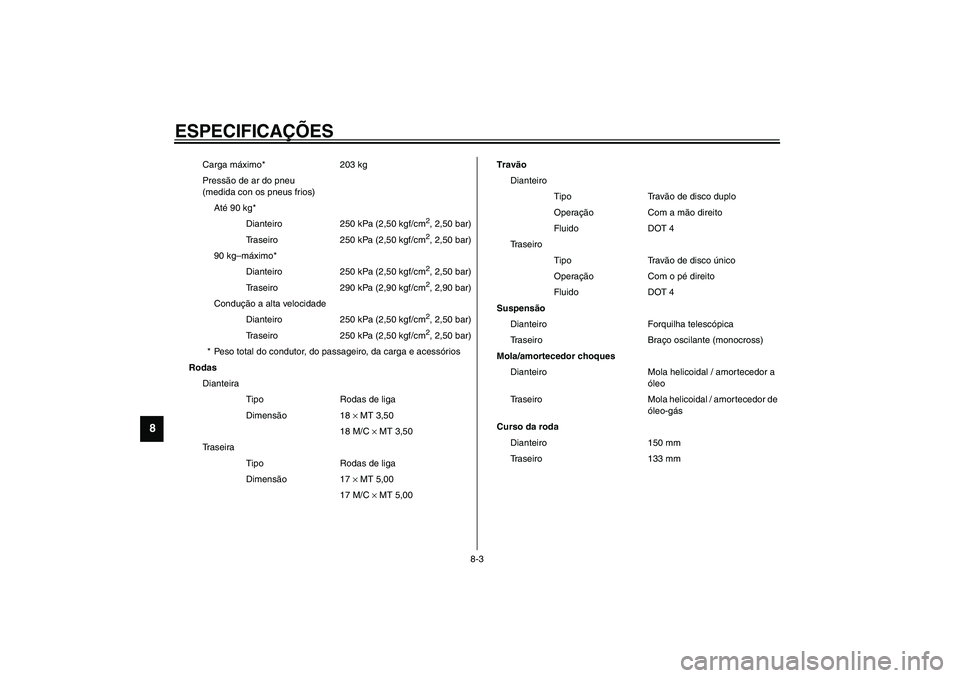

Carga máximo* 203 kg
Pressão de ar do pneu
(medida con os pneus frios)
Até 90 kg*
Dianteiro 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Traseiro 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–máximo*
Dianteiro 250 kPa (2,50 kgf/cm2, 2,50 bar)
Traseiro 290 kPa (2,90 kgf/cm2, 2,90 bar)
Condução a alta velocidade
Dianteiro 250 kPa (2,50 kgf/cm2, 2,50 bar)
Traseiro 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Peso total do condutor, do passageiro, da carga e acessórios
Rodas
Dianteira
Tipo Rodas de liga
Dimensão 18 × MT 3,50
18 M/C × MT 3,50
Traseira
Tipo Rodas de liga
Dimensão 17 × MT 5,00
17 M/C × MT 5,00Travão
Dianteiro
Tipo Travão de disco duplo
Operação Com a mão direito
Fluido DOT 4
Traseiro
Tipo Travão de disco único
Operação Com o pé direito
Fluido DOT 4
Suspensão
Dianteiro Forquilha telescópica
Traseiro Braço oscilante (monocross)
Mola/amortecedor choques
Dianteiro Mola helicoidal / amortecedor a
óleo
Traseiro Mola helicoidal / amortecedor de
óleo-gás
Curso da roda
Dianteiro 150 mm
Traseiro 133 mm
U5PSP0.book Page 3 Thursday, May 30, 2002 9:48 AM

ESPECIFICAÇÕES
8-4
8

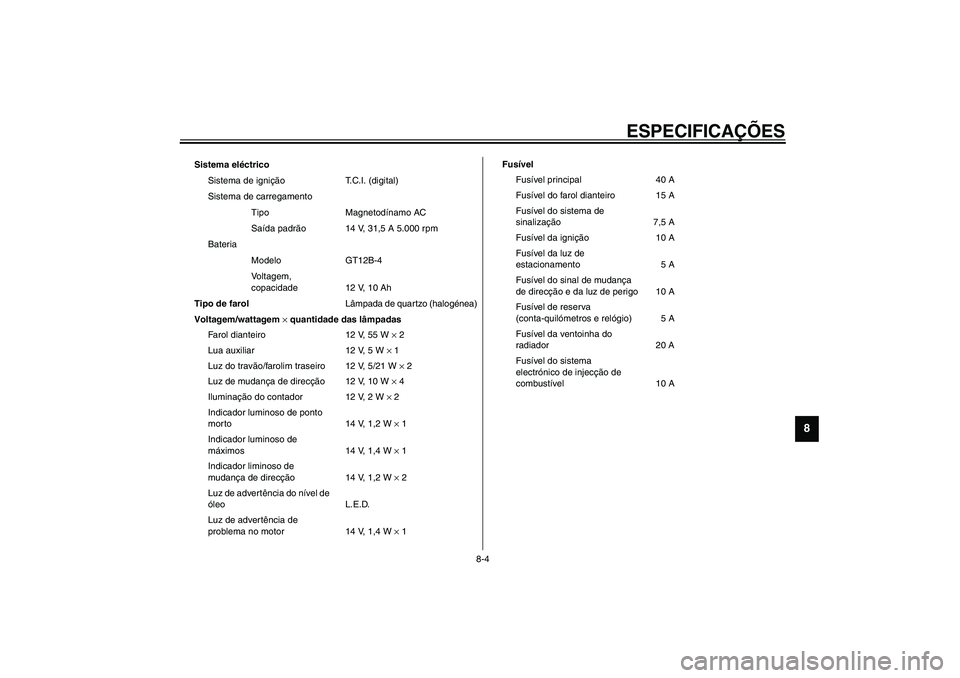

Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetodínamo AC
Saída padrão 14 V, 31,5 A 5.000 rpm
Bateria
Modelo GT12B-4
Voltagem,
copacidade 12 V, 10 Ah
Tipo de farolLâmpada de quartzo (halogénea)
Voltagem/wattagem × quantidade das lâmpadas
Farol dianteiro 12 V, 55 W × 2
Lua auxiliar 12 V, 5 W × 1
Luz do travão/farolim traseiro 12 V, 5/21 W × 2
Luz de mudança de direcção 12 V, 10 W × 4
Iluminação do contador 12 V, 2 W × 2
Indicador luminoso de ponto
morto 14 V, 1,2 W × 1
Indicador luminoso de
máximos 14 V, 1,4 W × 1
Indicador liminoso de
mudança de direcção 14 V, 1,2 W × 2
Luz de advertência do nível de
óleo L.E.D.
Luz de advertência de
problema no motor 14 V, 1,4 W × 1Fusível
Fusível principal 40 A
Fusível do farol dianteiro 15 A
Fusível do sistema de
sinalização 7,5 A
Fusível da ignição 10 A
Fusível da luz de
estacionamento 5 A
Fusível do sinal de mudança
de direcção e da luz de perigo 10 A
Fusível de reserva
(conta-quilómetros e relógio) 5 A
Fusível da ventoinha do
radiador 20 A
Fusível do sistema
electrónico de injecção de
combustível 10 A
U5PSP0.book Page 4 Thursday, May 30, 2002 9:48 AM

ESPECIFICAÇÕES
8-5
8
PAU03941

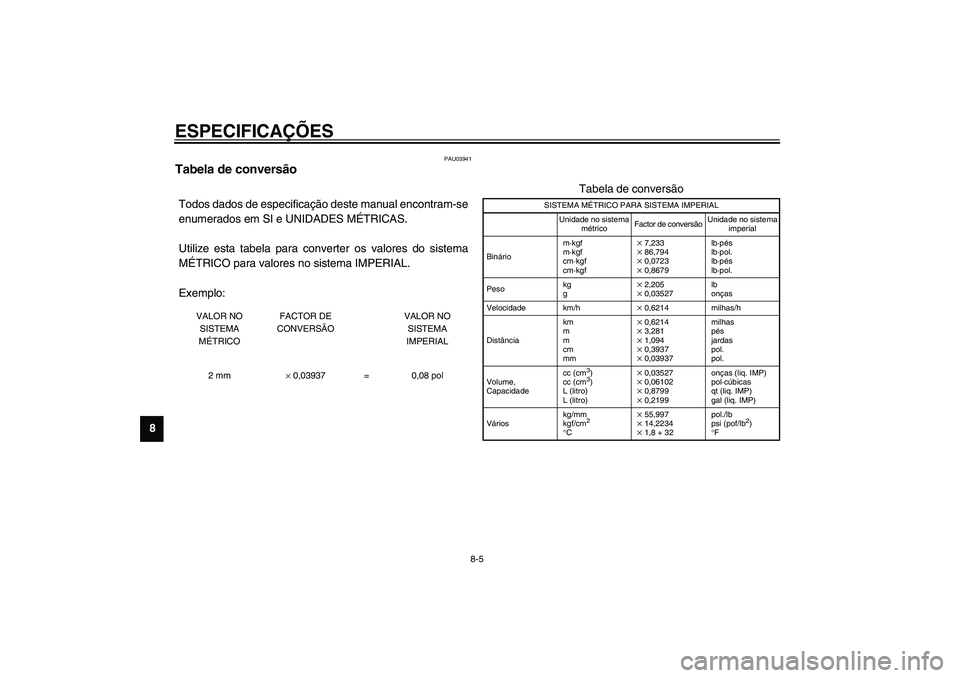

Tabela de conversão CS-03PTodos dados de especificação deste manual encontram-se
enumerados em SI e UNIDADES MÉTRICAS.
Utilize esta tabela para converter os valores do sistema
MÉTRICO para valores no sistema IMPERIAL.
Exemplo:
VALOR NO
SISTEMA
MÉTRICOFACTOR DE
CONVERSÃOVALOR NO
SISTEMA
IMPERIAL
2 mm× 0,03937 = 0,08 pol
Tabela de conversão
SISTEMA MÉTRICO PARA SISTEMA IMPERIAL
Unidade no sistema
métricoFactor de conversãoUnidade no sistema
imperial
Bináriom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679lb·pés
lb·pol.
lb·pés
lb·pol.
Pesokg
g× 2,205× 0,03527lb
onças
Velocidade km/h× 0,6214 milhas/h
Distânciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937milhas
pés
jardas
pol.
pol.
Volume,
Capacidadecc (cm
3)
cc (cm3)
L (litro)
L (litro)
× 0,03527× 0,06102× 0,8799× 0,2199onças (liq. IMP)
pol·cúbicas
qt (liq. IMP)
gal (liq. IMP)
Várioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 pol./lb
psi (pof/lb
2)
°
F
U5PSP0.book Page 5 Thursday, May 30, 2002 9:48 AM

INFORMAÇÕES PARA O CONSUMIDOR
9
Números de identificação .................................................................. 9-1
Número de identificação da chave .................................................... 9-1
Número de identificação do veículo .................................................. 9-1
Etiqueta do modelo ........................................................................... 9-2
U5PSP0.book Page 1 Thursday, May 30, 2002 9:48 AM

9-1
9
PAU01039

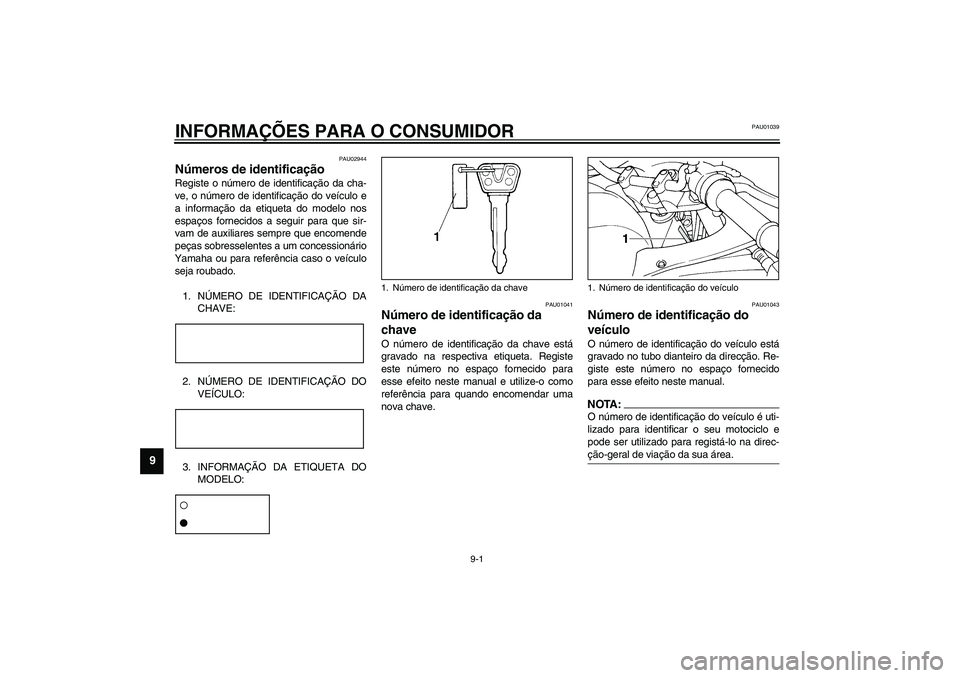

9-INFORMAÇÕES PARA O CONSUMIDOR
PAU02944
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos
espaços fornecidos a seguir para que sir-
vam de auxiliares sempre que encomende
peças sobresselentes a um concessionário
Yamaha ou para referência caso o veículo
seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:CA-02P2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:CA-02P3. INFORMAÇÃO DA ETIQUETA DO
MODELO:CA-01PPAU01041
Número de identificação da
chave O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência para quando encomendar uma
nova chave.
PAU01043
Número de identificação do
veículo O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTA:_ O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área. _
1. Número de identificação da chave
1. Número de identificação do veículo
U5PSP0.book Page 1 Thursday, May 30, 2002 9:48 AM
